小型台式精密车削加工设备结构设计

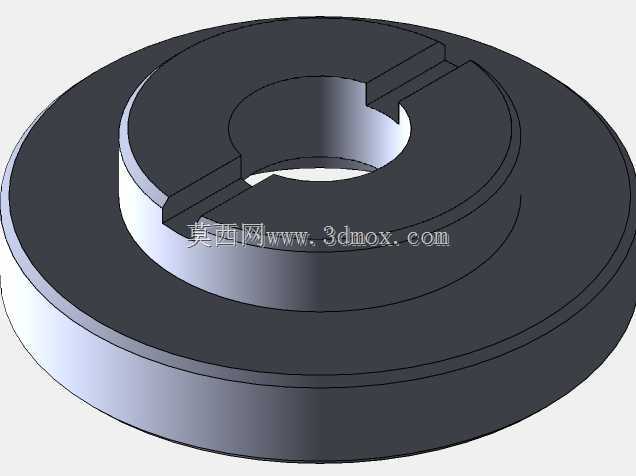

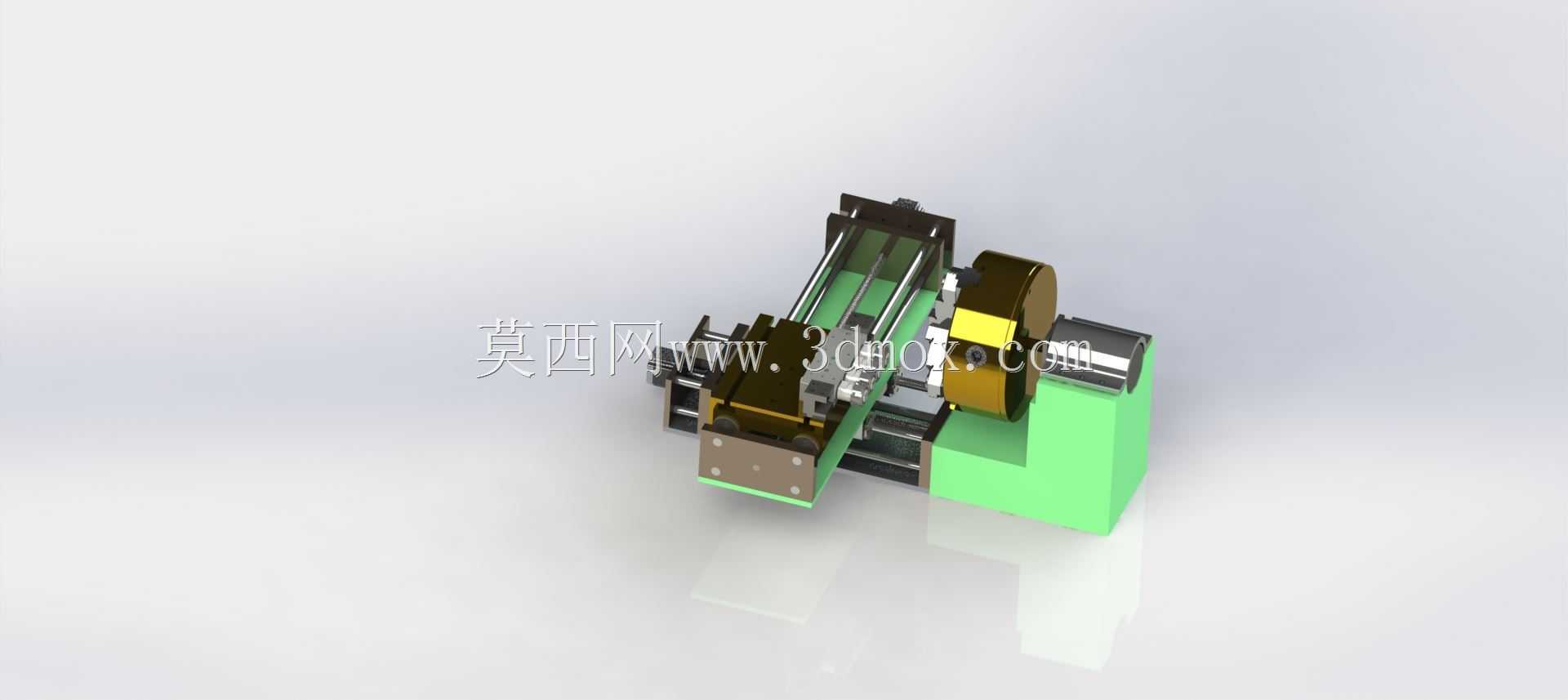

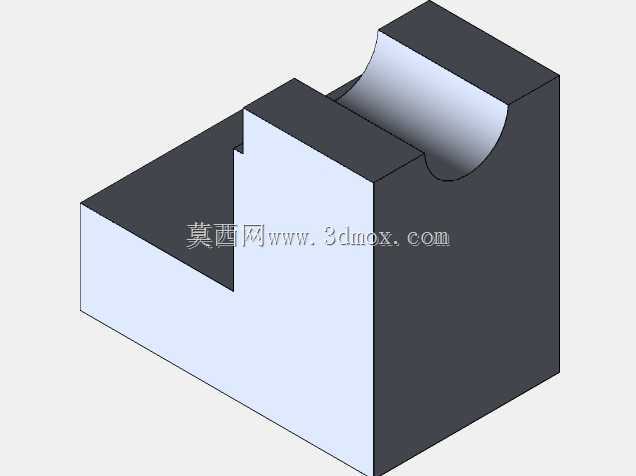

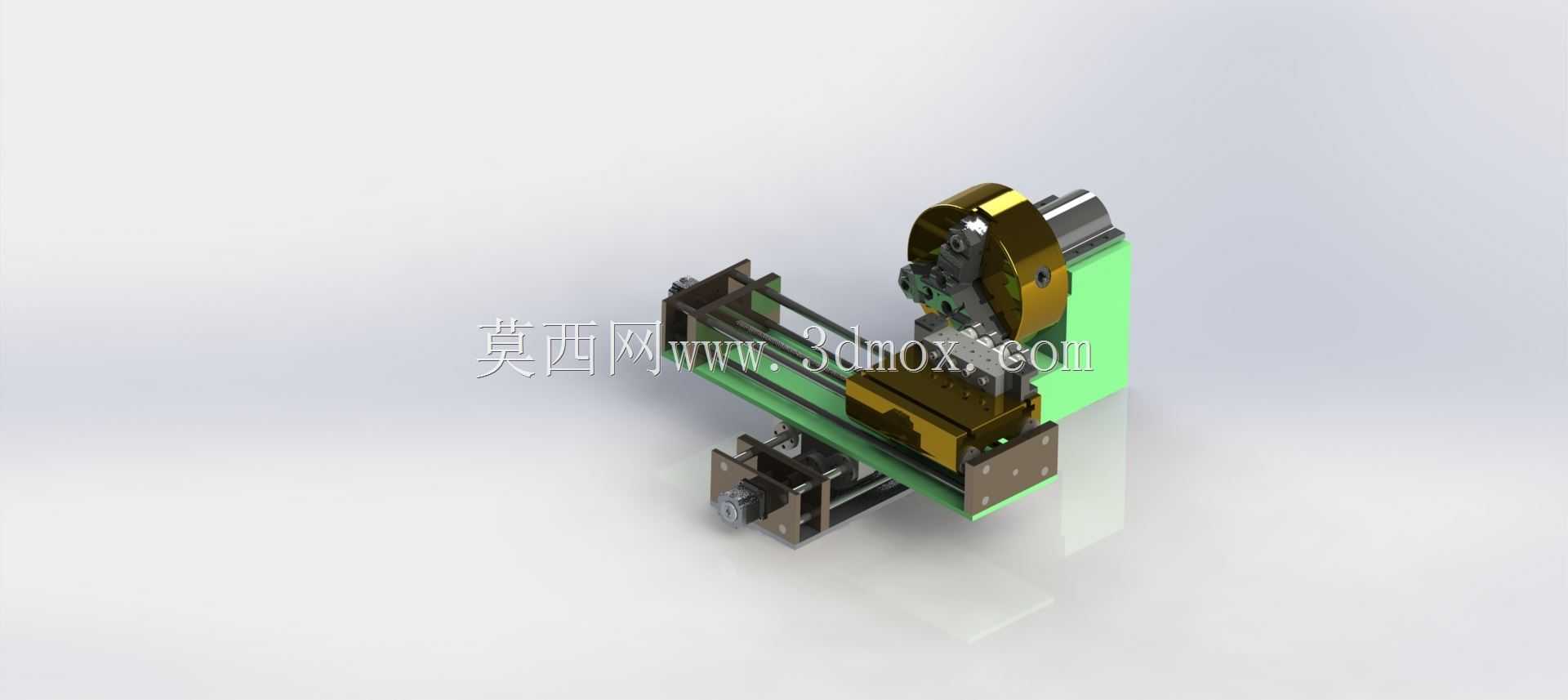

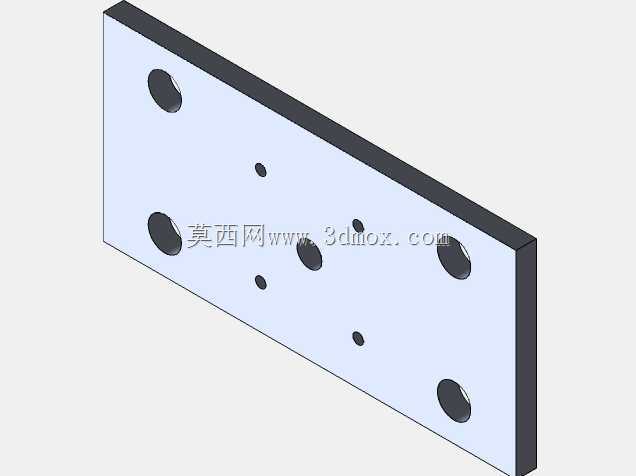

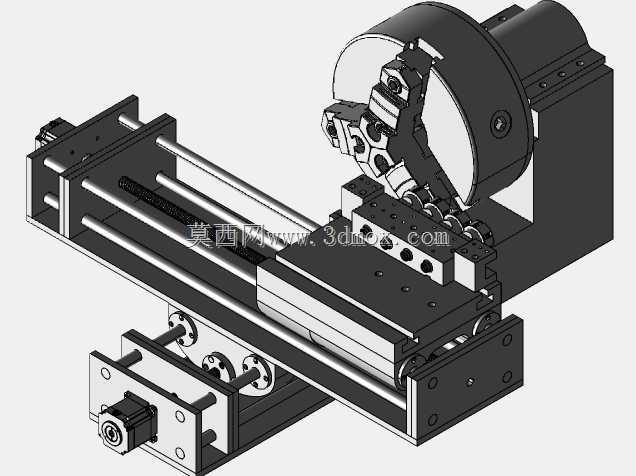

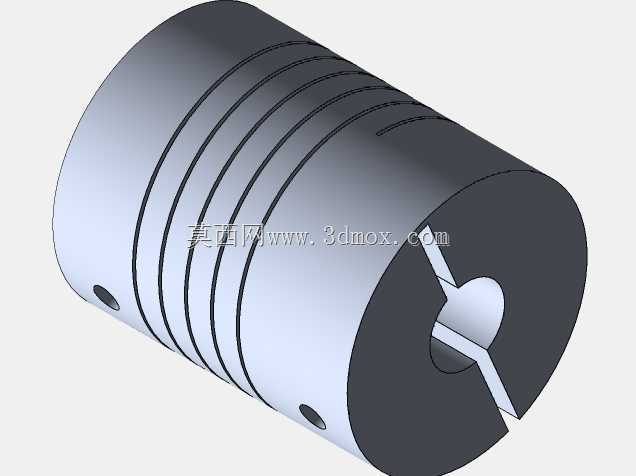

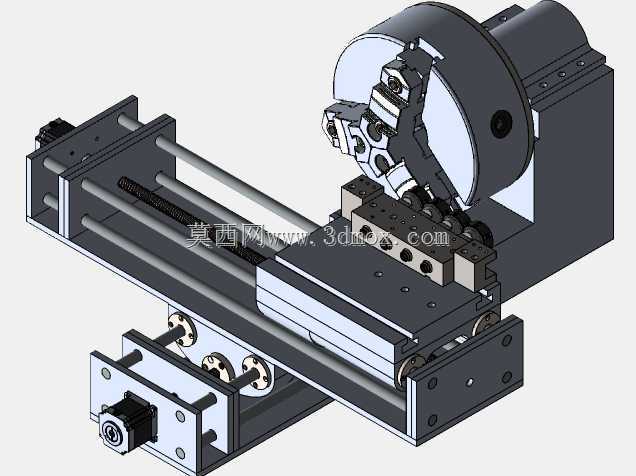

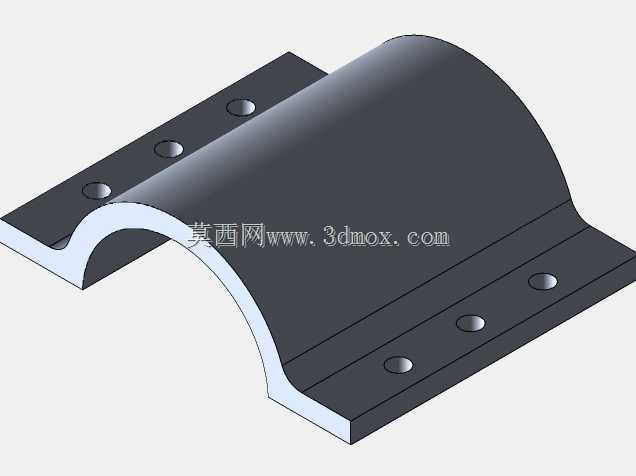

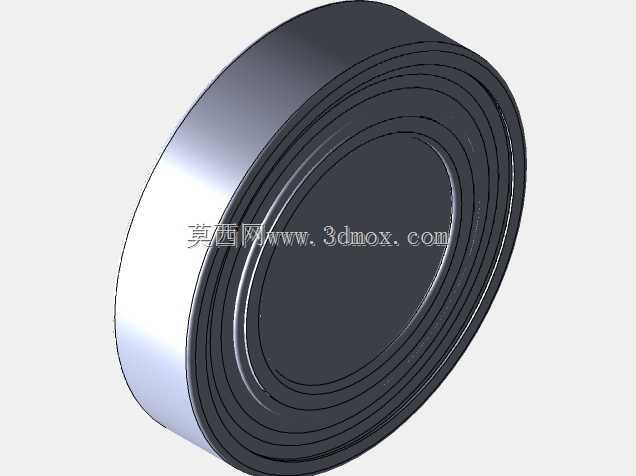

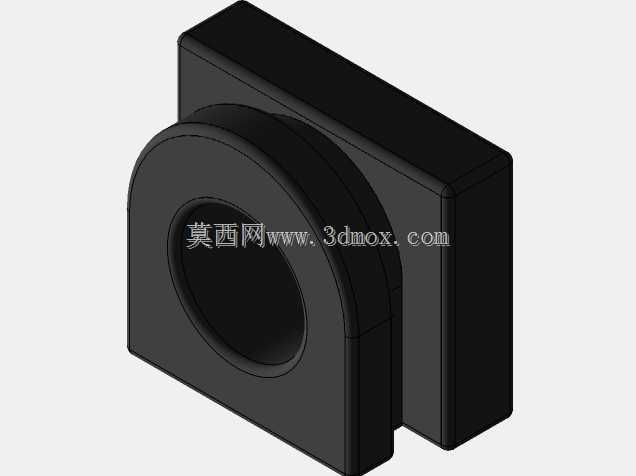

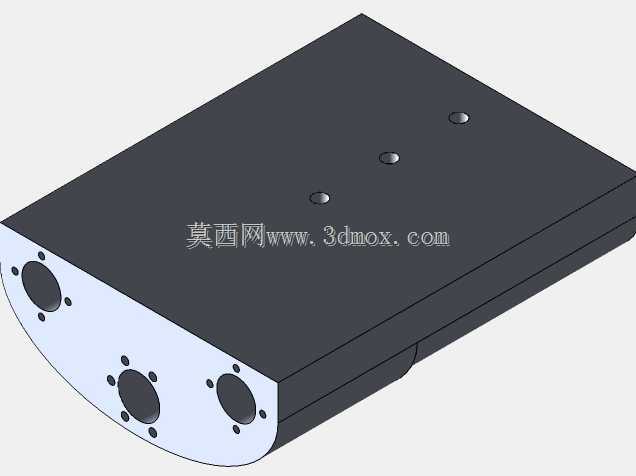

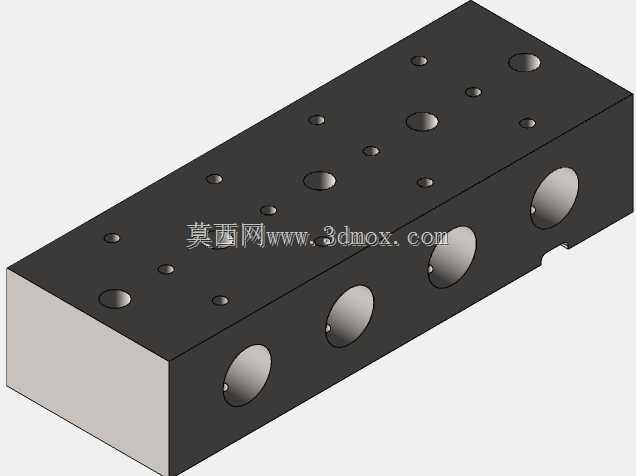

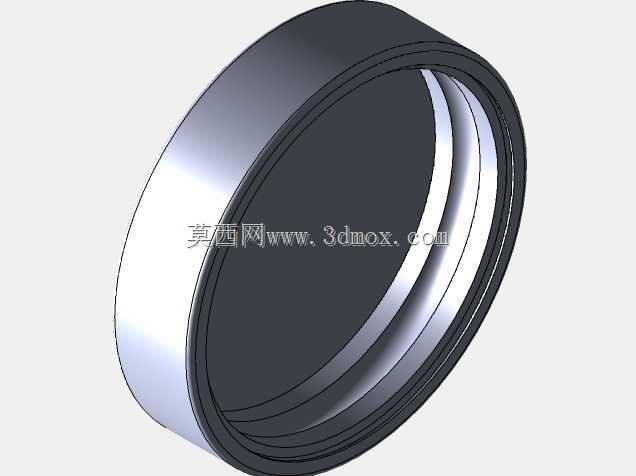

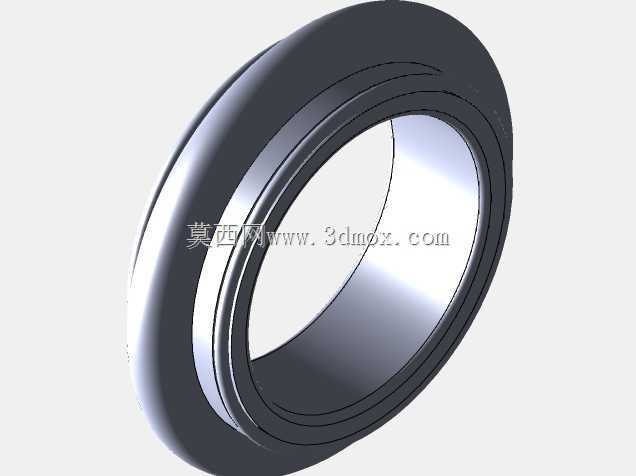

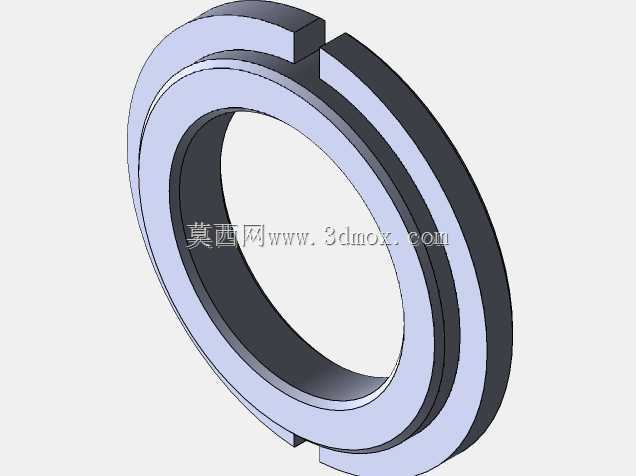

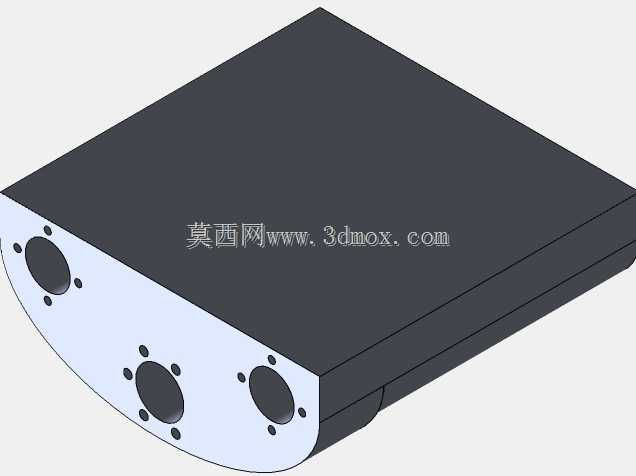

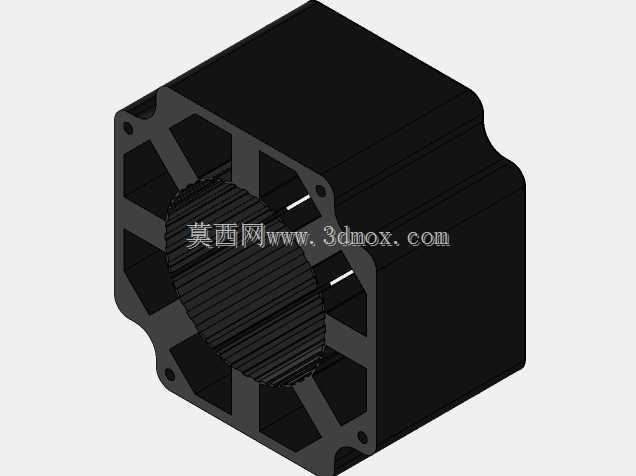

　　这款小型车削加工设备的结构设计，核心面向小尺寸轴类、盘类零件的精密加工场景，在五金零件修配、教学实训、小型机加工工坊以及非标零件打样环节都有很高的适配性，能够完成外圆车削、端面切削、内孔镗削、螺纹加工、滚花等多类常规车削工序，针对直径100mm以内、长度300mm以内的回转体零件加工适配性最优。从结构布局来看，设备采用卧式床身布局，床身导轨采用矩形滑动导轨结构，相比线轨设计具备更好的抗振性能，能够承受断续切削带来的冲击载荷，导轨面的安装基准面做了一体化铣削加工设计，装配时无需额外配磨即可保证溜板移动的直线度公差控制在0.02mm/100mm范围内。主轴单元采用前置式轴承组布局，前端配置一对角接触球轴承承受径向与轴向切削力，

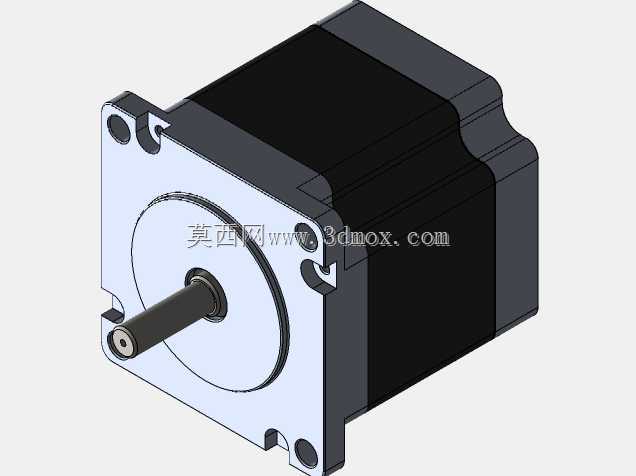

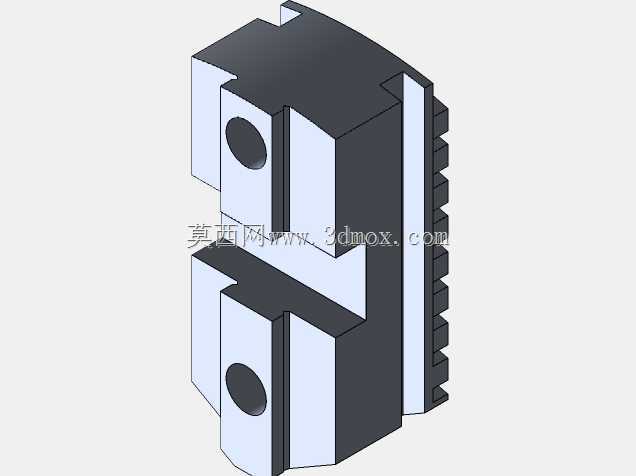

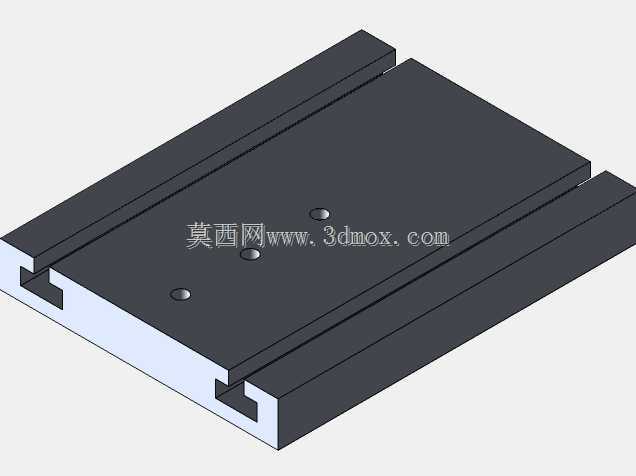

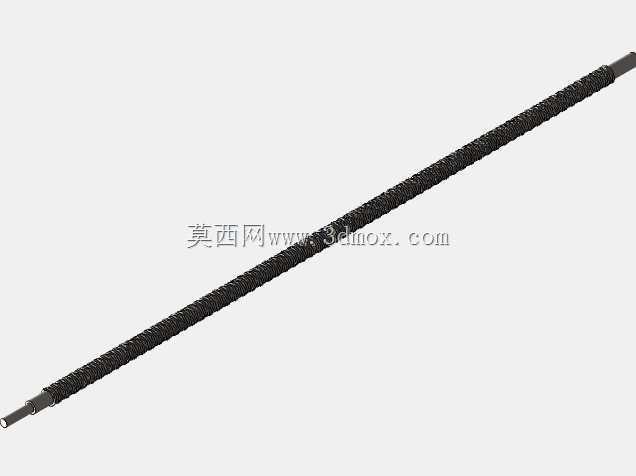

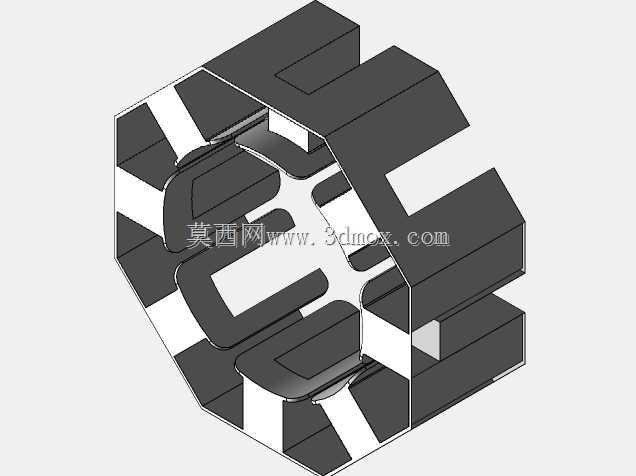

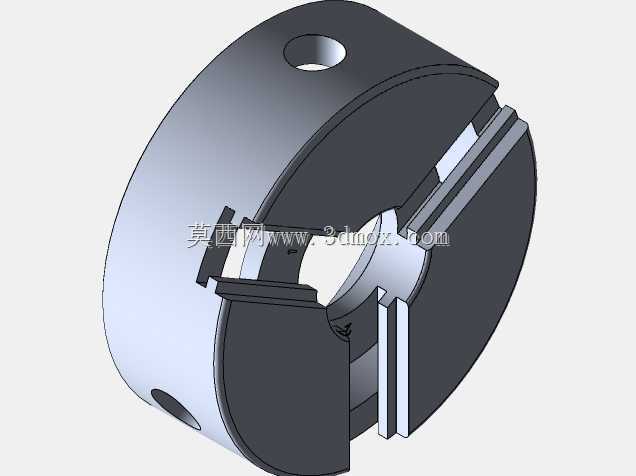

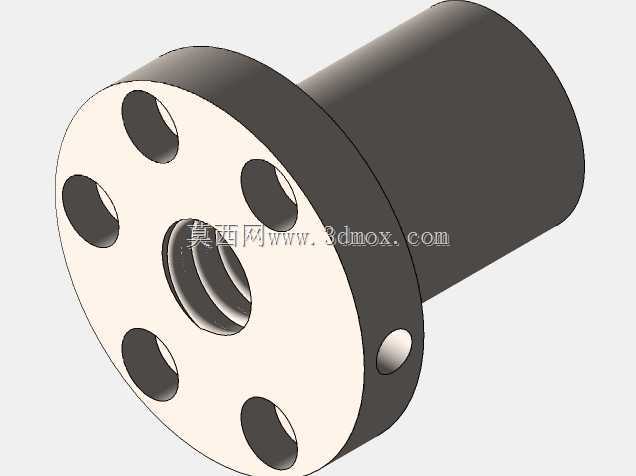

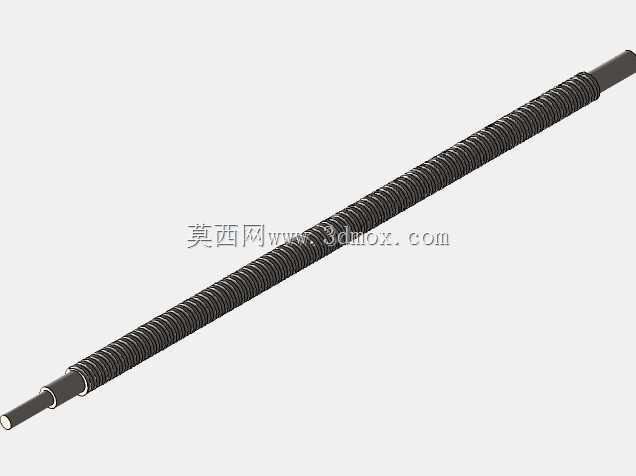

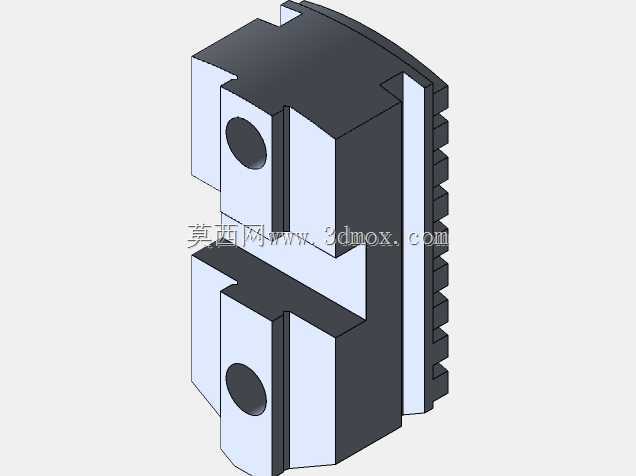

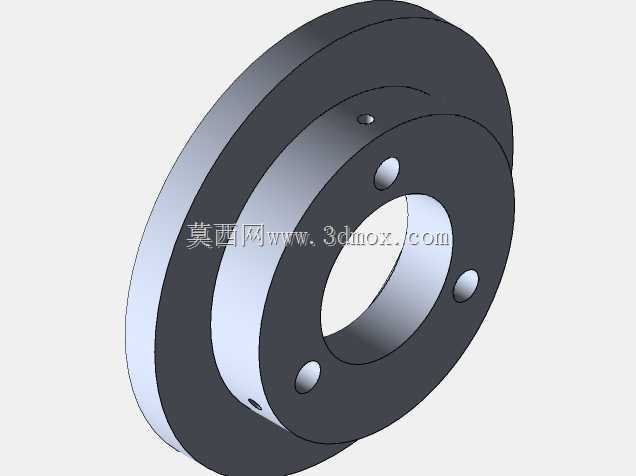

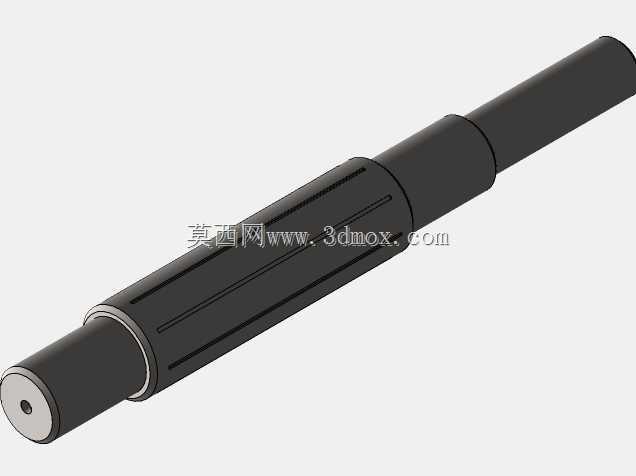

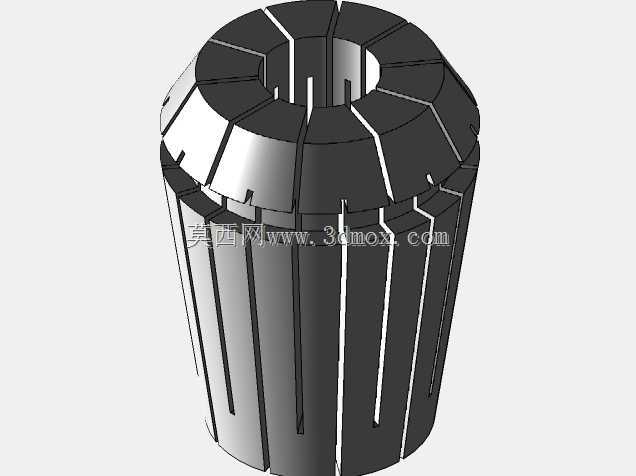

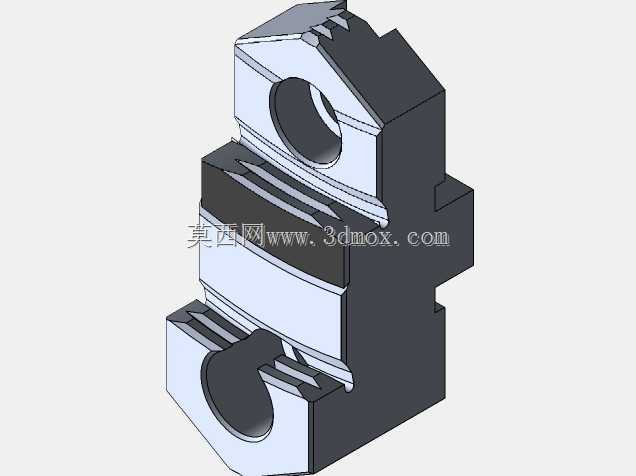

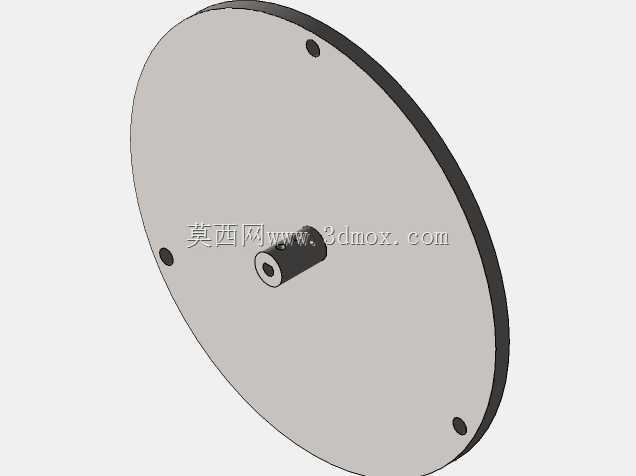

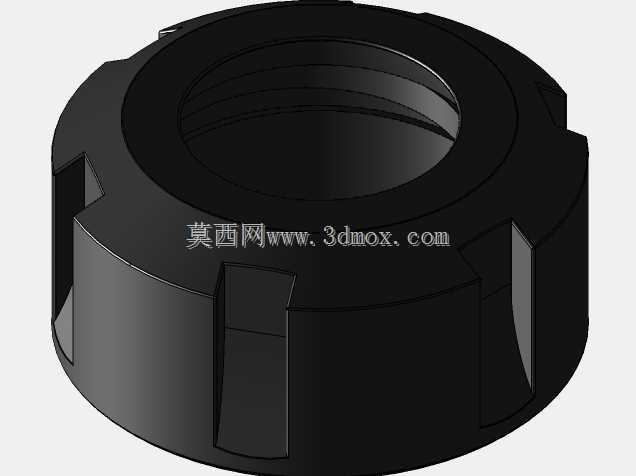

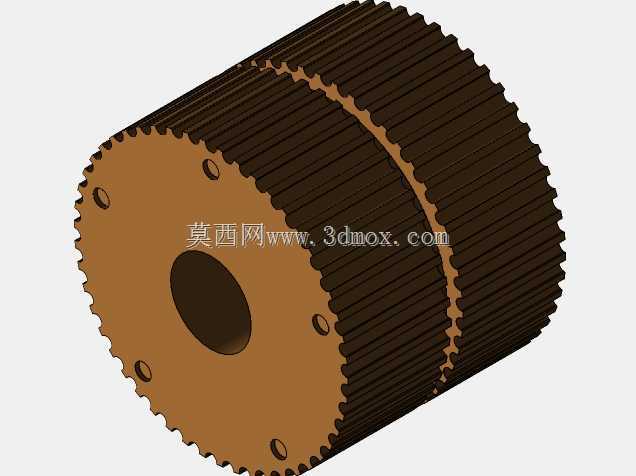

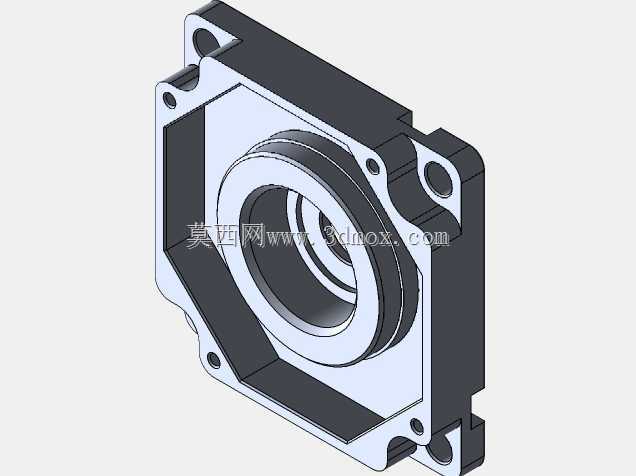

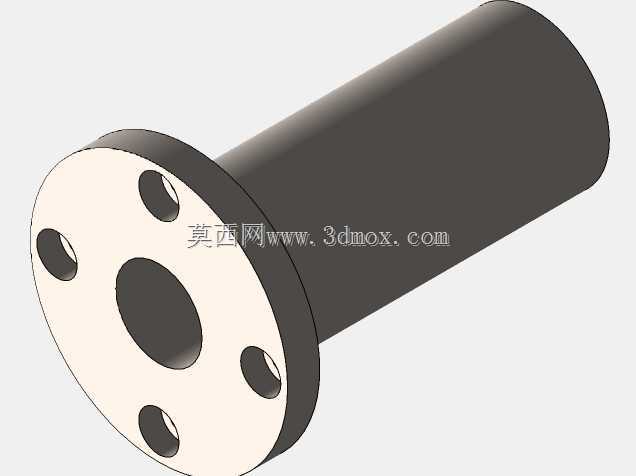

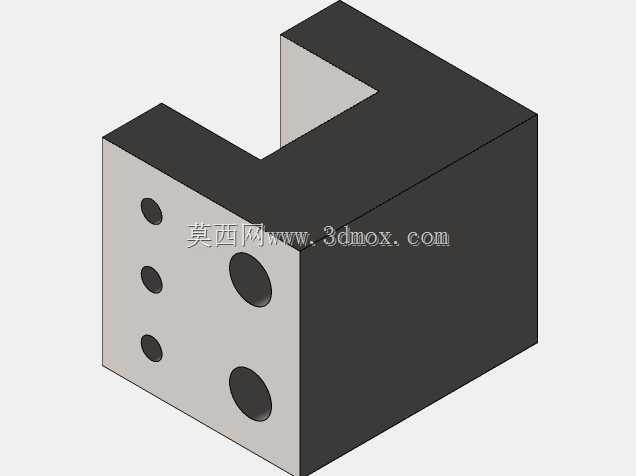

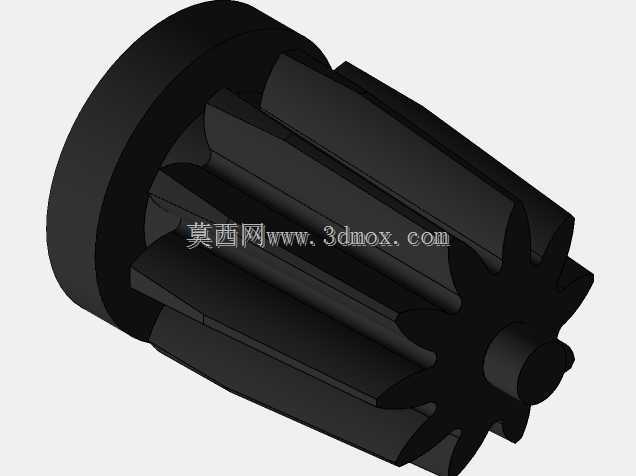

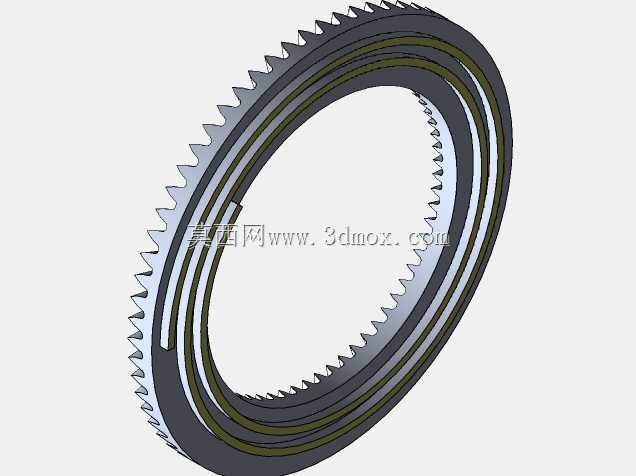

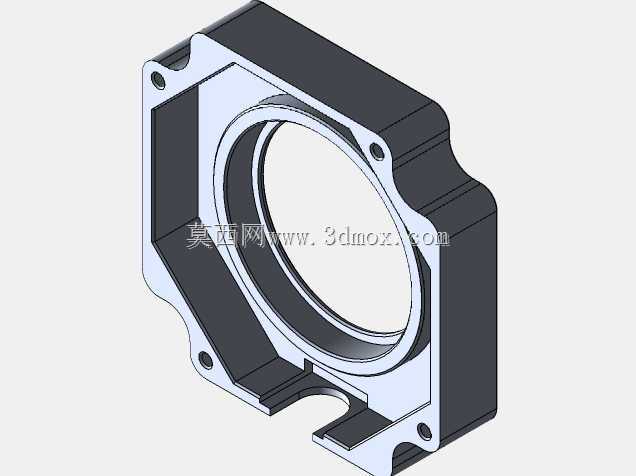

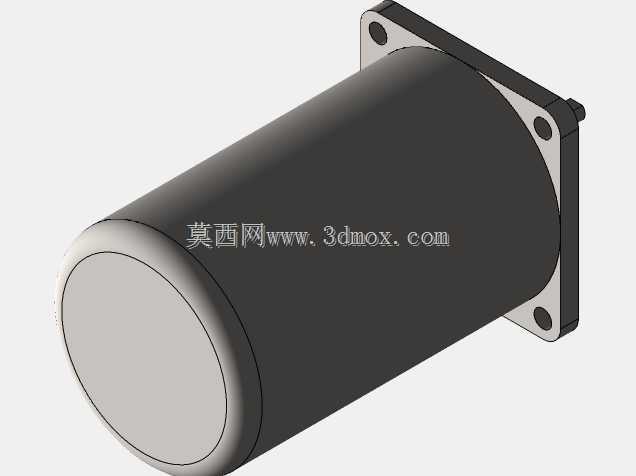

　　后端配置深沟球轴承做辅助支撑，主轴通孔直径设计为20mm，能够穿过长棒料进行连续加工，主轴端部采用标准卡盘连接法兰，可直接适配125mm规格三爪自定心卡盘，也可根据加工需求更换四爪卡盘或者花盘，适配异形零件的装夹需求。进给系统采用分离式传动设计，纵向进给由床身侧端的丝杠驱动溜板沿导轨移动，横向进给由中拖板内置丝杠带动刀架做径向移动，刀架采用立式四方刀架结构，可同时装夹四把不同功能的刀具，换刀时只需松开锁紧手柄即可转动刀架到位后锁紧，换刀重复定位精度可控制在0.01mm以内，能够满足多工序连续加工的精度要求。尾座部分采用可移动式设计，沿床身导轨调整位置后通过压板锁紧，尾座套筒内置莫氏3号锥孔，可安装顶尖支撑长轴类零件，也可安装钻头、

　　铰刀等孔加工刀具完成内孔加工工序，套筒的移动行程设计为80mm，足够满足常规孔加工的进给行程需求。设备的安装边界设计紧凑，整体占地面积仅为0.8平方米，床身底部设置四个可调式支撑脚，可根据安装地面的平整度调整设备水平，无需专门做混凝土基础固定，放置在常规重型工作台面上即可投入使用，整体重量控制在120kg左右，便于根据生产布局需求调整设备位置。在防护设计上，主轴传动区域做了全封闭护罩设计，避免切削过程中切屑、切削液飞溅进入传动部件，拖板移动区域设置了可伸缩的钢板防护罩，能够阻挡切屑刮伤导轨面，延长导轨的使用寿命。设备的润滑系统采用分点式注油设计，导轨、丝杠、轴承等运动副位置都设置了独立的注油嘴，日常维护时只需定期加注润滑脂即可保证运动部件的顺畅运行，降低日常维护的复杂度。
