手动剪式汽车升降千斤顶结构设计

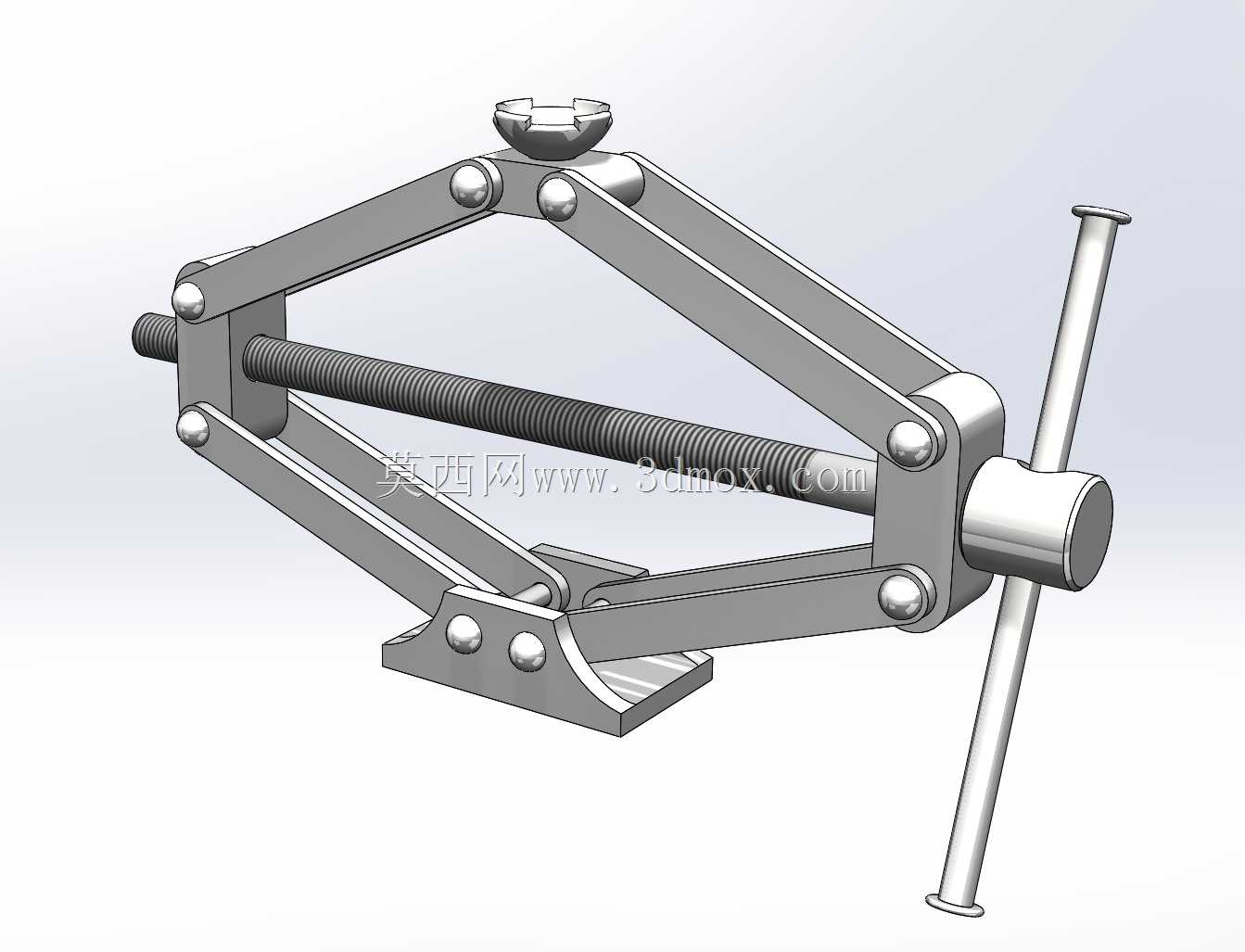

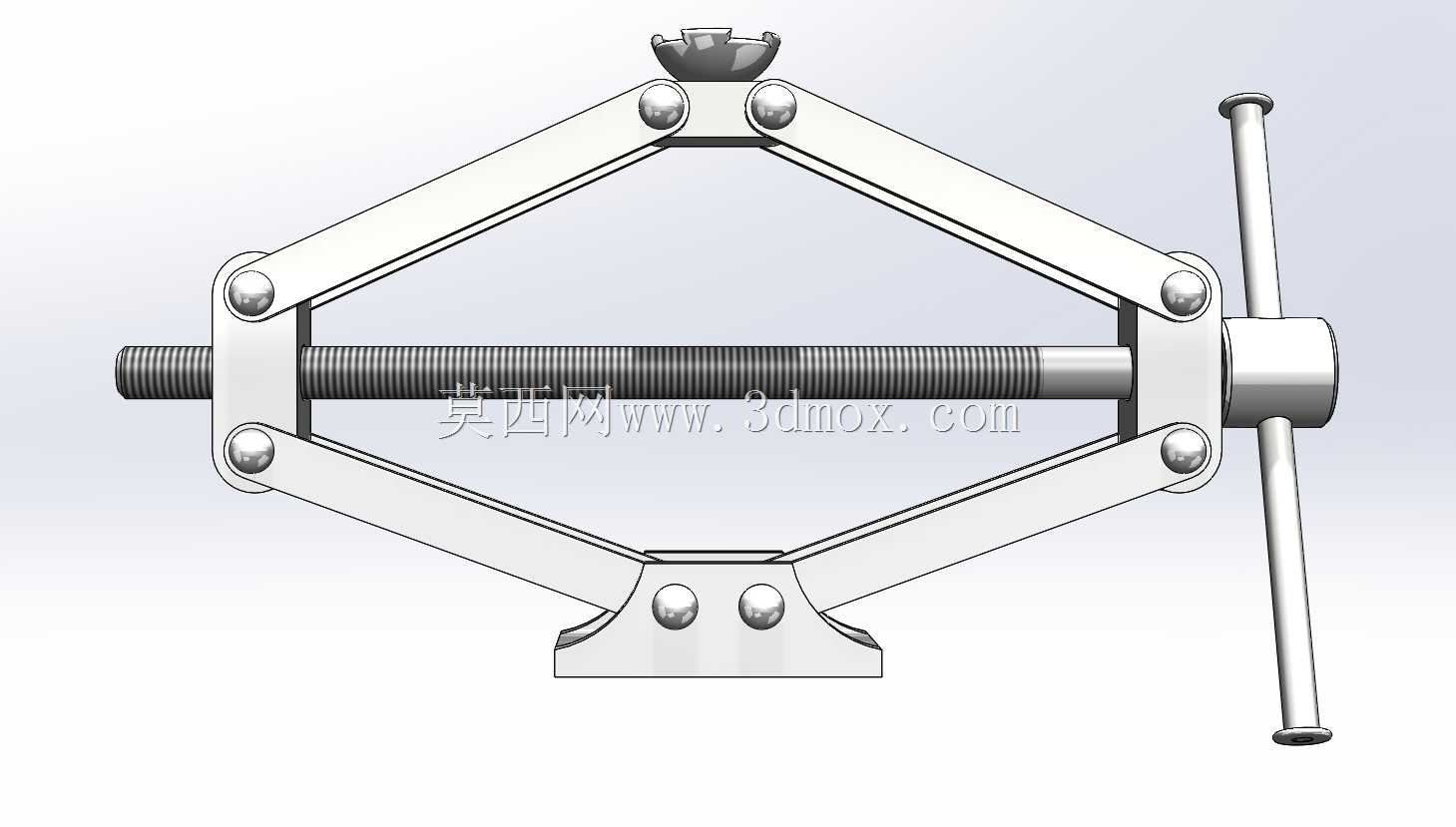

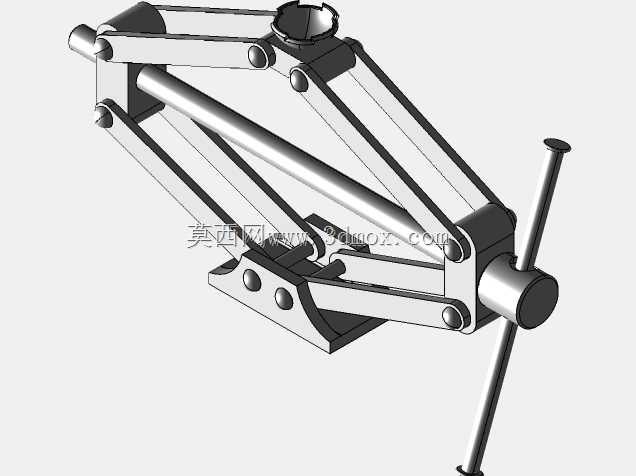

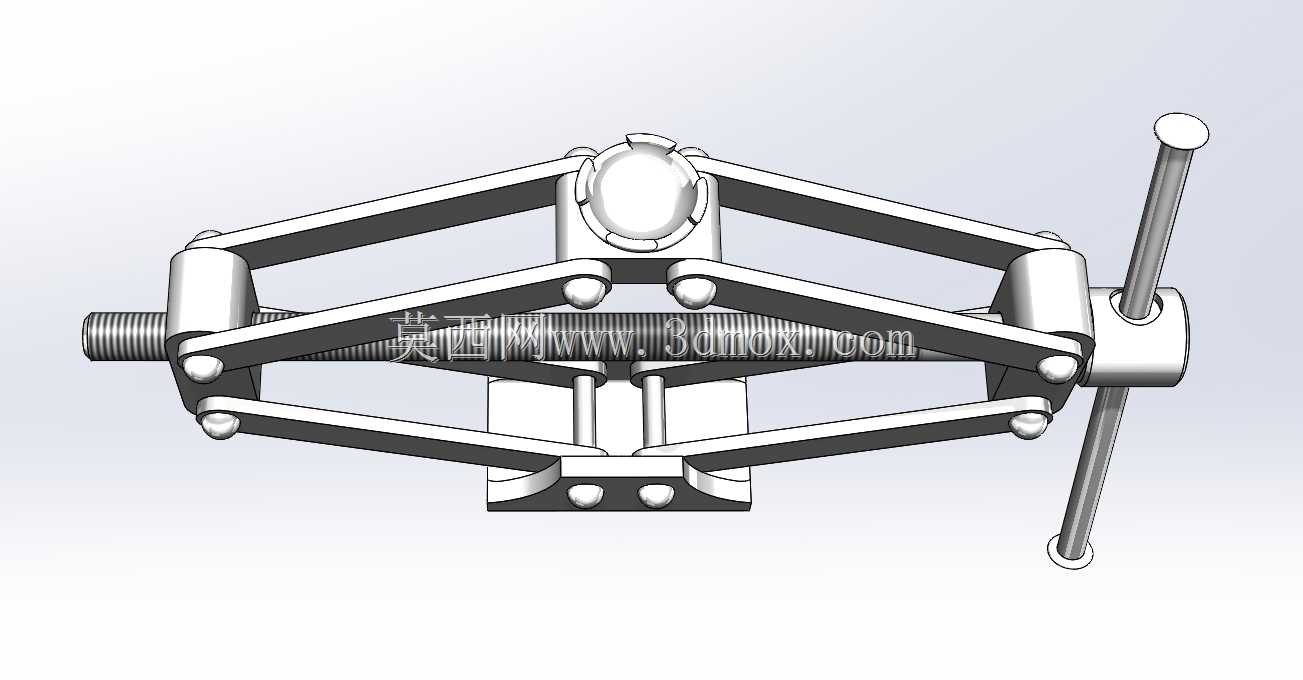

　　日常车辆维保场景里，剪式手动千斤顶是私家车主、小型汽修门店最常用的车载顶升工具，相比液压类顶升设备，它结构紧凑收纳后体积扁平，可直接放置在车辆后备箱备胎槽内，不占用额外储物空间，完全适配家用轿车、小型SUV的换胎、底盘检查类作业需求。这款剪式千斤顶采用对称菱形剪臂布局，核心传力路径围绕中部横向传动丝杆展开，转动端部的摇柄即可驱动丝杆旋转，带动两侧剪臂铰接点沿丝杆轴向相对位移，进而改变菱形结构的竖向夹角，实现顶部承托盘的升降动作，整个传动过程无复杂液压密封元件，不存在长期存放后漏油失压的隐患，环境适应性更强，哪怕在低温、多尘的户外应急场景下，只要丝杆螺纹副未出现严重锈蚀，就能正常完成顶升作业。从结构设计细节来看，

　　上下两组剪臂均采用等长冲压钢板构件，所有铰接点均配置圆柱销轴连接，销轴两端做铆压限位，避免作业过程中销轴脱出引发安全风险；底部支撑座为加宽一体式冲压结构，接触地面的一侧做了防滑齿形处理，在平整沥青、水泥路面作业时可增大接触摩擦力，防止顶升过程中设备侧滑；顶部承托盘设计有环形定位凹槽，刚好可以卡入车辆底盘指定的顶升加强筋位置，避免顶升时承托盘滑移刮伤底盘钣金。设计阶段需要重点把控几个安装与尺寸边界：首先是完全收拢状态下的整体厚度，必须控制在120mm以内，才能适配绝大多数家用车底盘的最低离地间隙，确保车辆轮胎未卸压时就能将千斤顶顺利塞入底盘顶升点下方；其次是最大顶升高度，要匹配家用车换胎作业的实际需求，当顶升到位后，

　　被顶升侧轮胎需要完全离开地面50mm以上，才能顺利完成轮胎拆卸与安装，同时要设置丝杆行程限位结构，避免过度旋动摇柄导致剪臂结构过 center 失稳；另外摇柄的操作力设计要符合手动作业的人体工程学要求，通过优化丝杆螺距与剪臂力臂比，确保额定顶升载荷下，单人施加在摇柄上的操作力不超过150N，无需额外加接延长杆就能完成顶升动作。实际作业时需要注意，这类剪式千斤顶仅适用于车辆临时顶升换胎场景，不能作为长期支撑设备使用，顶升到位后必须搭配安全支架承载车身重量，才能进入车底作业；日常存放时需要定期在丝杆螺纹副、各铰接销轴位置涂抹少量润滑脂，避免螺纹锈蚀卡滞，延长设备使用寿命。从建模角度来看，这款模型完整还原了剪臂的铰接配合关系、

　　丝杆的梯形螺纹结构、摇柄的插装连接方式，所有运动副均按照实际装配关系做了约束，可直接用于运动仿真演示，验证顶升全行程内的结构干涉情况，也能作为机械原理课程中螺旋传动、连杆机构的教学演示案例，帮助初学者理解简单起重机构的力传递路径与结构设计逻辑。
