4吨承载瓶式液压起重支撑装置结构

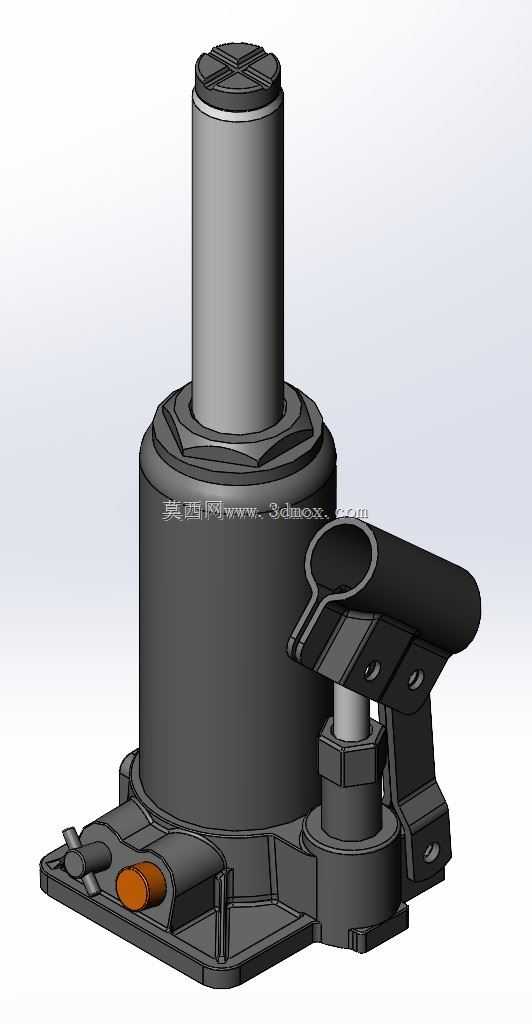

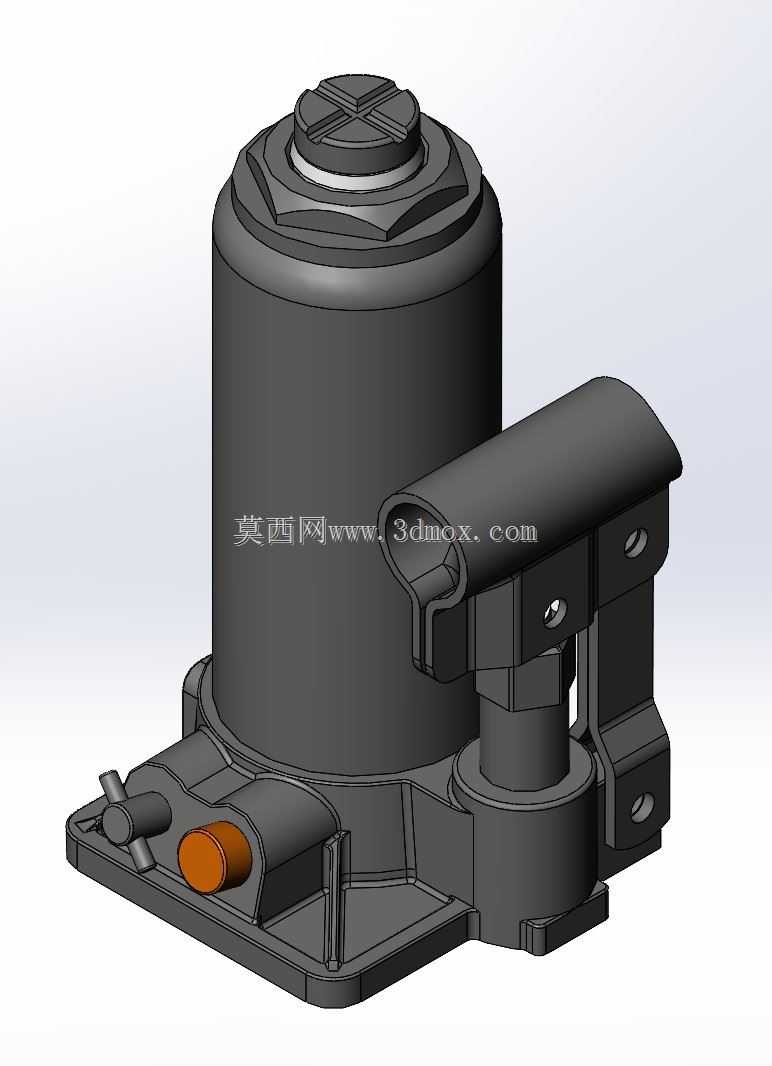

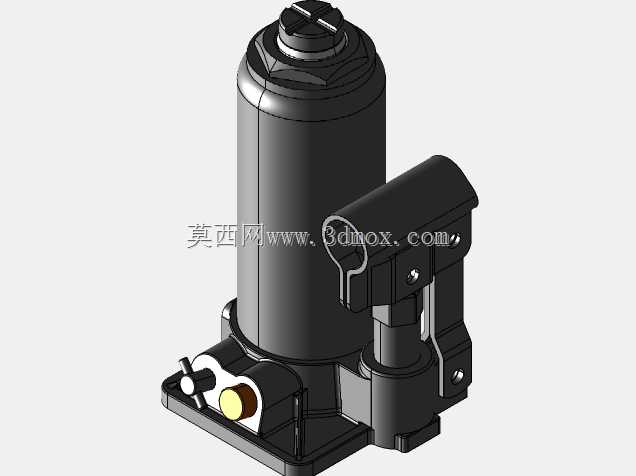

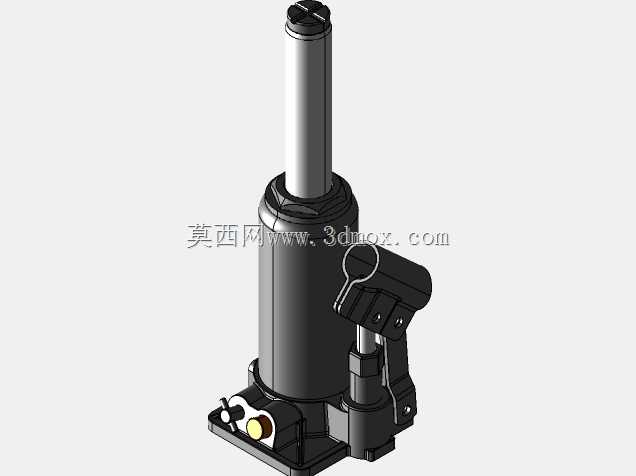

　　在商用车维保、小型设备安装移位、工装夹具调平作业场景里，这类4吨级瓶式液压千斤顶是工位上出镜率极高的小型液压起重机具，相比剪式千斤顶它的顶升效率更高、承重冗余更充足，相比大吨位立式千斤顶又有着更小的收纳体积，不管是流动救援车辆的随车工具配置，还是车间内的轻型设备检修工位，都能适配多数常规顶升作业的需求。从结构设计逻辑来看，这款瓶式千斤顶采用了一体式铸钢底座作为承载基础，底座的安装接触面做了加宽的平底处理，接触面积经过核算，在额定4吨载荷下不会因为地面压强过大出现下陷，底座上预留的放油孔、泵体安装位都和主油缸做了集成式布局，减少了外接管路的渗漏风险，这也是瓶式千斤顶相比分体式液压顶更适合移动作业的核心设计点。

　　主油缸部分采用了阶梯式的缸筒结构，外层缸筒作为储油腔使用，内层柱塞作为顶升执行件，顶部的承载帽做了十字防滑槽处理，和被顶升部件的金属接触面接触时，能避免顶升过程中出现侧滑偏移，承载帽和柱塞之间采用活动连接，可以自适应一定角度的接触面倾斜，避免柱塞承受偏载导致密封件过早磨损。侧面的手动泵体部分做了贴合手部操作的按压手柄造型，手柄的铰接点位置经过力臂优化，手动按压时的操作力控制在成年人单手可施力的合理区间，泵体内部的进油钢球、出油钢球限位结构做了集成式设计，减少了零散零件的装配误差，泵体侧面的溢流阀设定了额定载荷对应的开启压力，当顶升载荷超过4吨时会自动溢流卸压，避免超负载使用导致结构损坏或者安全事故。从安装边界和外形尺寸来看，

　　这款千斤顶的最低闭合高度控制在紧凑区间，能适配多数家用轿车、轻型商用车的底盘离地间隙，不需要额外垫高就能放入车底的顶升支撑点位置，最大顶升行程覆盖常规维保作业的轮胎更换、底盘检修所需的 lifted 高度，底座的长宽尺寸在保证放置稳定性的前提下，控制在随车工具箱可容纳的范围内，不会占用过多收纳空间。在实际使用场景中，这类瓶式千斤顶除了车辆维保之外，也常被用于轻型钢结构安装时的位置微调、小型冲压设备的水平校准、仓储货架安装时的立柱调平作业，因为液压顶升的过程是线性可控的，相比机械式螺旋千斤顶，操作时的劳动强度更低，顶升速度更快，而且自锁性能可靠，当顶升到位后，液压回路的单向阀会自动锁止油压，不会出现柱塞回缩的问题，

　　不需要额外加装机械锁止结构就能保证作业过程中的支撑稳定性。设计过程中对密封结构的选型做了针对性优化，柱塞表面的粗糙度控制在适合密封件工作的区间，搭配的耐磨导向环能承受一定的侧向力，避免柱塞和缸筒直接摩擦导致内壁拉伤，储油腔的油量设计刚好满足全行程顶升的用油需求，不会出现全伸位置时泵空或者油液溢出的问题，放油阀的旋钮做了滚花处理，带手套操作时也能轻松拧动，控制顶升下降的速度，下降过程的节流结构能避免负载快速下落带来的冲击。整体结构没有多余的冗余设计，所有零件都围绕4吨额定承载的工况做了强度校核，底座的加强筋分布在受力集中的泵体连接位置和油缸根部，避免长期承重后出现底座变形，手柄的收纳结构可以在不使用时将按压杆折叠贴合在缸筒侧面，减少整体的外形轮廓尺寸，方便搬运和收纳。
