剪式车载顶升支撑机械结构

　　剪式顶升机构在车辆维保、小型设备临时抬升和底盘检修场景中使用频率较高，尤其适合随车携带的轻型起重作业。它不像液压立柱式设备那样依赖油路密封，也不需要泵站或外接动力，核心依靠两组交叉臂在螺杆驱动下改变夹角，把旋转输入转化为顶部托座的垂直位移。现场使用时，底部承托板先落在平整硬地上，顶部鞍座抵住车辆指定加强点，转动端部螺杆后，左右铰接点沿螺纹方向收束，交叉臂逐渐立起，托举高度随之增加。这类结构的优势在于收拢后厚度小、展开行程大，能够在较低初始高度进入车辆底缘，同时在可用高度范围内提供稳定支撑。

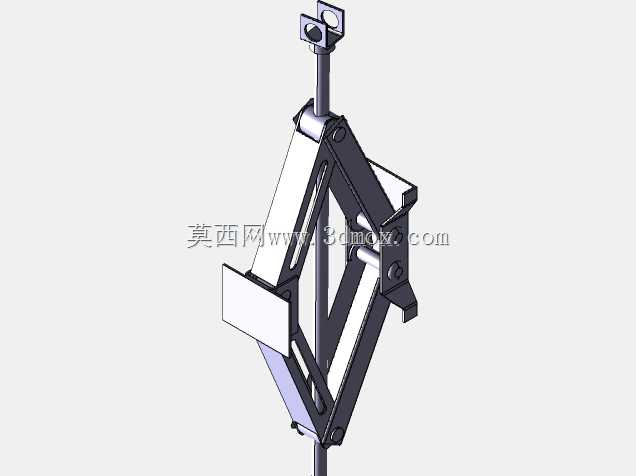

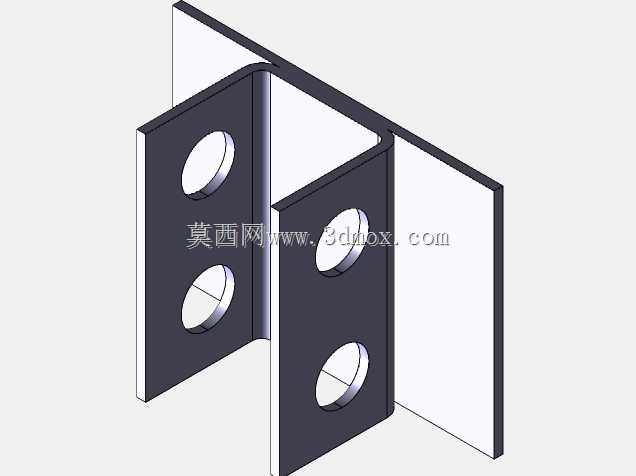

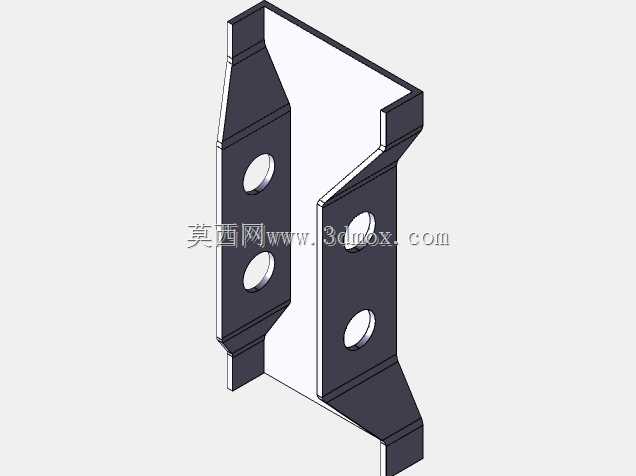

　　从结构组成看，模型完整呈现了上下承托件、左右剪臂、中部铰接销轴、端部连接耳板、传动螺杆以及顶部支撑座。剪臂采用板状杆件成对布置，左右两侧形成平行的四连杆受力框架，中间销轴承担主要剪切与弯曲载荷。上下端并非简单刚性固接，而是通过铰接耳板与承托板连接，使臂架在开合过程中能够自由转动，避免运动干涉。螺杆贯穿下部或上部活动铰接点，利用螺纹副把扭矩转化为轴向拉近力；当两个铰接点距离缩短时，剪臂夹角变小，整体高度上升。该传动方式具有自锁倾向，螺纹升角较小的情况下，停止转动后载荷不易反向驱动螺杆，从而在顶升过程中保持位置。

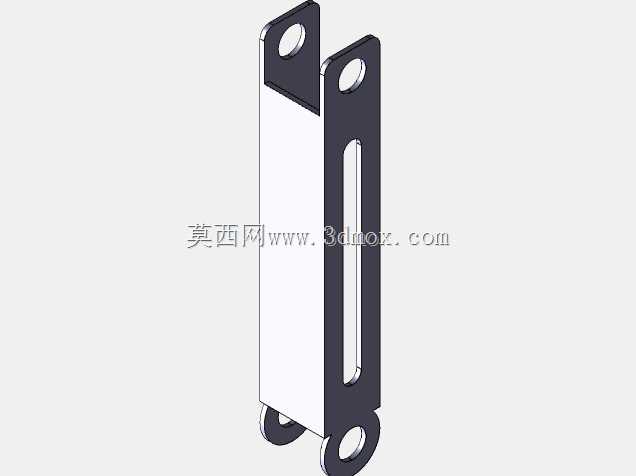

　　设计这类机构时，首先要明确额定载荷、最低进入高度、最高工作高度和操作力之间的平衡。臂长决定理论行程，臂板截面宽度、厚度以及销轴直径决定屈曲和铰接承载能力。若臂板过长而截面偏弱，满载时侧向摆动和板面弯曲会明显增大；若销轴配合间隙过大，顶升过程中会出现冲击、异响和支撑点偏移。模型中臂件开设减重孔，说明在保证铰接孔周边应力分布和抗弯截面的前提下，对板材进行了轻量化处理。减重孔不能随意布置，应避开高应力的孔桥区域和臂板中部弯矩较大位置，边缘也需要圆滑过渡，防止应力集中。

　　外形与安装边界方面，收拢状态应重点控制底部承托板厚度、臂架折叠高度和顶部鞍座轮廓，确保能够伸入车辆底边与地面之间的有限空间。展开状态则要关注顶部托座的水平尺寸、支撑面形状以及螺杆操作端的外露长度。顶部鞍座通常做成带定位边或凹槽的形式，以便对准车辆底盘的加强梁或顶升点，减少滑脱风险。底部承托板需要足够的接地面积，在水泥、沥青或硬质铺装路面上降低压强；若地面松软，仍应配合垫板使用，不能仅依靠机构本身保证稳定性。

　　受力路径在设计校核中非常清晰。垂直载荷由顶部鞍座传入上铰接点，再经四根剪臂分载至下部铰接点和底托板。螺杆并不直接承受全部竖向载荷，而是承受由臂架角度产生的水平分力，因此螺纹规格、端部螺母座和耳板焊缝都要围绕这一分力进行校核。低位顶升时，剪臂接近水平，螺杆轴向力较大，操作也相对沉重；高位时臂架趋近竖直，垂直方向刚度提高，但倾覆稳定性需要更加注意。实际使用中应避免长时间单人在仅靠剪式机构支撑的车底作业，必要时需增加安全支架作为冗余支撑。

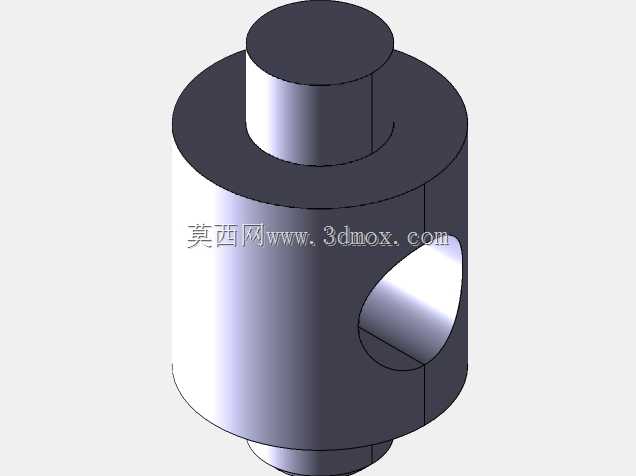

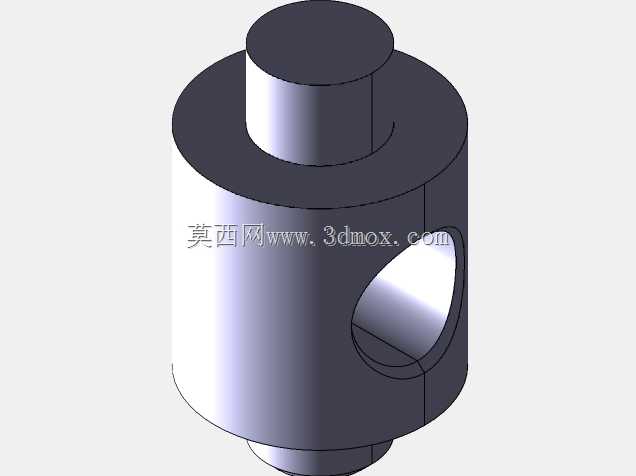

　　三维建模时，铰接关系是重点。每个销轴都应保证同轴关系，左右两组剪臂的孔位需要对称，上下承托板的铰接轴中心线应保持平行。螺杆与活动螺母座之间要体现螺纹传动和轴向约束，旋转手操作端时，活动点沿螺杆轴线移动，剪臂围绕各销轴转动。若只按静态外观搭建，容易忽略臂件在极限开合位置的干涉问题；通过运动校核可以检查最低位时臂板与底托、最高位时耳板与螺杆端部的碰撞边界。板件折弯、衬套、垫圈和开口销等细节也应在模型中保留，因为这些小结构直接影响装配顺序和现场维护。

　　该机构适用于轻型车辆换胎、底盘检查、车间内小型工装高度调节以及教学演示中的螺旋起重原理分析。对于结构设计人员，它提供了典型的剪叉增程、螺纹自锁和多铰接受力案例；对于设备选型人员，则可通过收拢厚度、展开高度、托座宽度和接地尺寸判断其是否能进入目标作业空间。整体结构简单、承载路径明确、维护点集中在销轴与螺纹副，是机械设计中兼具实用性和教学价值的顶升支撑装置。
