木制运输容器搭扣式锁紧构件结构设计

　　在木质周转箱、木制集装箱的物流运输场景中，这类搭扣式锁具是保障箱体闭合可靠性的核心五金构件，主要承担箱盖与箱体的快速锁合、防意外开启的功能，适配公路、铁路短途散货运输中木制包装容器的锁紧需求，相比传统铁丝捆扎、螺栓紧固的方式，无需额外工具即可完成开合操作，能大幅提升货场装卸、周转环节的作业效率。

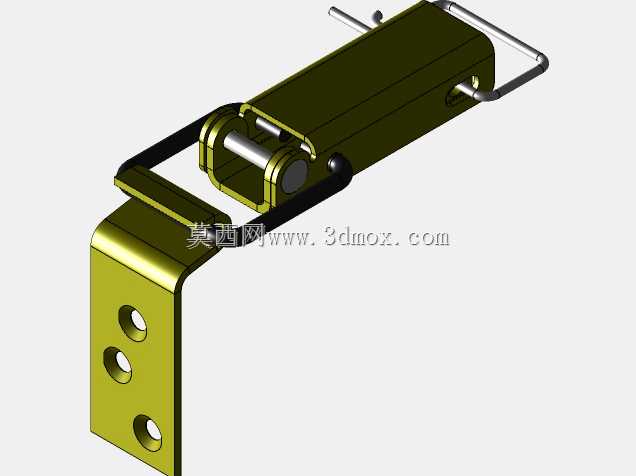

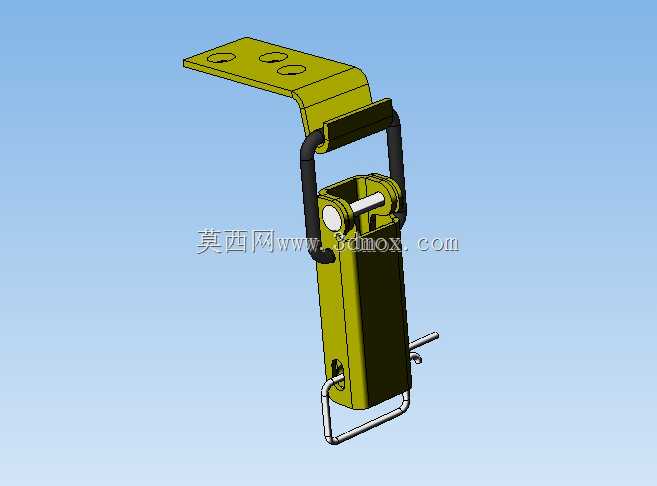

　　从结构设计逻辑来看，该锁具采用弯折式安装底座搭配U型锁环的搭扣结构，安装底座为带两个安装孔的弯折钣金件，弯折角度匹配木制集装箱箱口的翻边角度，安装时可直接贴合在箱体侧壁的上沿位置，通过自攻螺丝或者沉头螺栓穿过底座预留的两个安装孔，即可将锁体基座固定在木质箱体的侧壁上，不需要对箱体做复杂的嵌装开槽处理，适配厚度在15mm到25mm之间的实木或胶合板箱壁，安装边界容错率较高，即使箱壁存在少量平面度误差，也可以通过底座的轻微形变完成贴合固定。锁体的活动部分采用转轴连接的扳扣结构，扳扣上集成了黑色的握持护套，操作人员在戴劳保手套的状态下也可以稳定施力，扳动扳扣时通过杠杆原理带动U型金属锁环完成锁紧动作，锁环的行程设计预留了3mm左右的预紧余量，即使箱口的密封胶条存在一定压缩量，也能保证锁合后箱盖与箱体之间无明显窜动间隙。锁体下部设置的横向金属保险杆，是为了防止运输过程中振动导致扳扣意外弹开，锁合到位后将保险杆扳至横向卡位，即可限制扳扣的回转自由度，即使在颠簸路面运输时，锁具也不会因为持续振动出现松脱失效的问题。

　　从实际使用的工况适配性来看，该锁具的所有金属构件均采用冷轧钢板冲压成型后做镀锌钝化处理，表面的黄绿色涂层具备基础的防锈能力，适配户外货场临时堆放、普通干线运输的环境要求，不需要额外做不锈钢材质的升级即可满足大部分非高腐蚀场景的使用需求。锁具的整体外形在锁合状态下，外凸尺寸不超过60mm，不会在箱体外侧形成过于突出的尖锐结构，能避免运输过程中锁具刮蹭相邻货物、或者勾挂搬运篷布的问题。在结构细节设计上，转轴位置采用了卷边铆接的工艺，没有额外的销轴紧固件，避免了长期使用后销轴脱落导致锁具散架的问题，锁环与扳扣的连接位置预留了足够的转动间隙，即使锁具表面沾有少量灰尘、木屑，也不会出现卡滞无法开合的情况。

　　针对木制容器的使用特性，该锁具的锁紧力设计控制在800N到1200N之间，既可以保证箱盖在装满散货、受内部货物挤压时不会被撑开，又不会因为锁紧力过大导致木质箱口的木材被压溃，相比重型钢制集装箱的锁具，更适配木质材料的强度特性，不会出现锁具拉力超过木材握持强度，导致安装位置木材开裂的问题。在三维建模过程中，该构件的所有折弯半径均按照钣金冲压工艺的最小折弯半径设置，底座的安装孔位做了沉台设计，保证安装螺栓的头部不会突出底座表面，避免螺栓头刮蹭操作人员或者货物。扳扣上的护套采用橡胶材质包覆，建模时预留了护套与金属扳扣之间的0.5mm装配间隙，符合实际生产中的装配公差要求，锁体所有活动部件的转动配合面均设置了0.2mm的间隙，模拟实际生产中的零件公差积累，保证模型在做运动仿真时可以顺畅完成开锁、闭锁的全行程动作，不会出现干涉卡顿的问题。

　　在选型适配时，该锁具适合内尺寸长度在1米到2.5米之间的中小型木制集装箱、实木周转箱使用，单台箱体通常配置4到6套该锁具，分别布置在箱盖的两个长边和短边位置，可根据箱体装载货物的重量调整锁具的配置数量，装载较重的金属散件时可适当增加锁具数量，装载轻质泡货时可适当减少配置。安装时需要注意锁座与锁钩的对位偏差控制在2mm以内，保证锁环可以顺利挂入箱盖对应的挂钩座内，避免出现锁合错位导致锁具受力不均的问题。
