汽车底盘悬架轮胎测功试验台结构设计

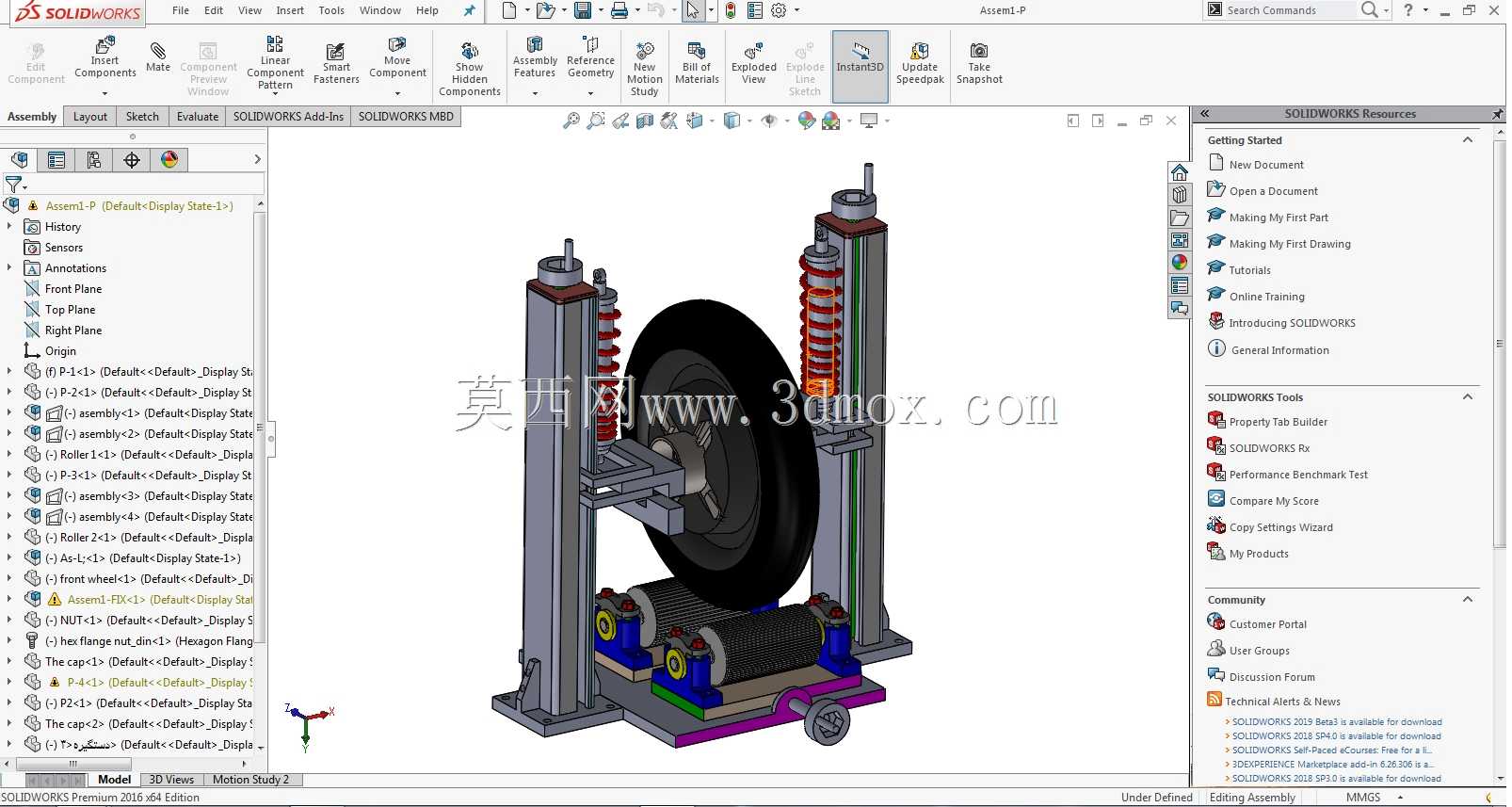

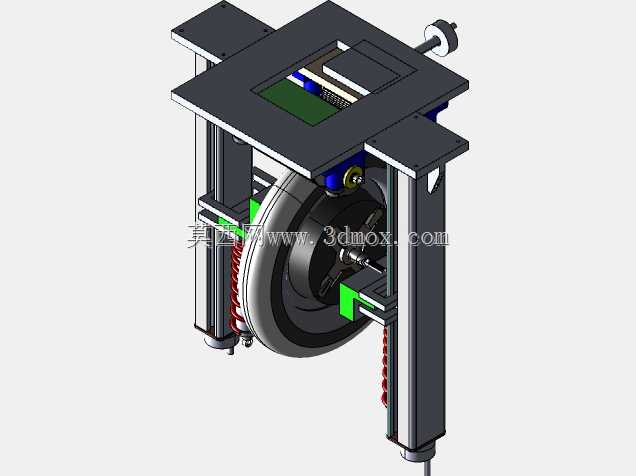

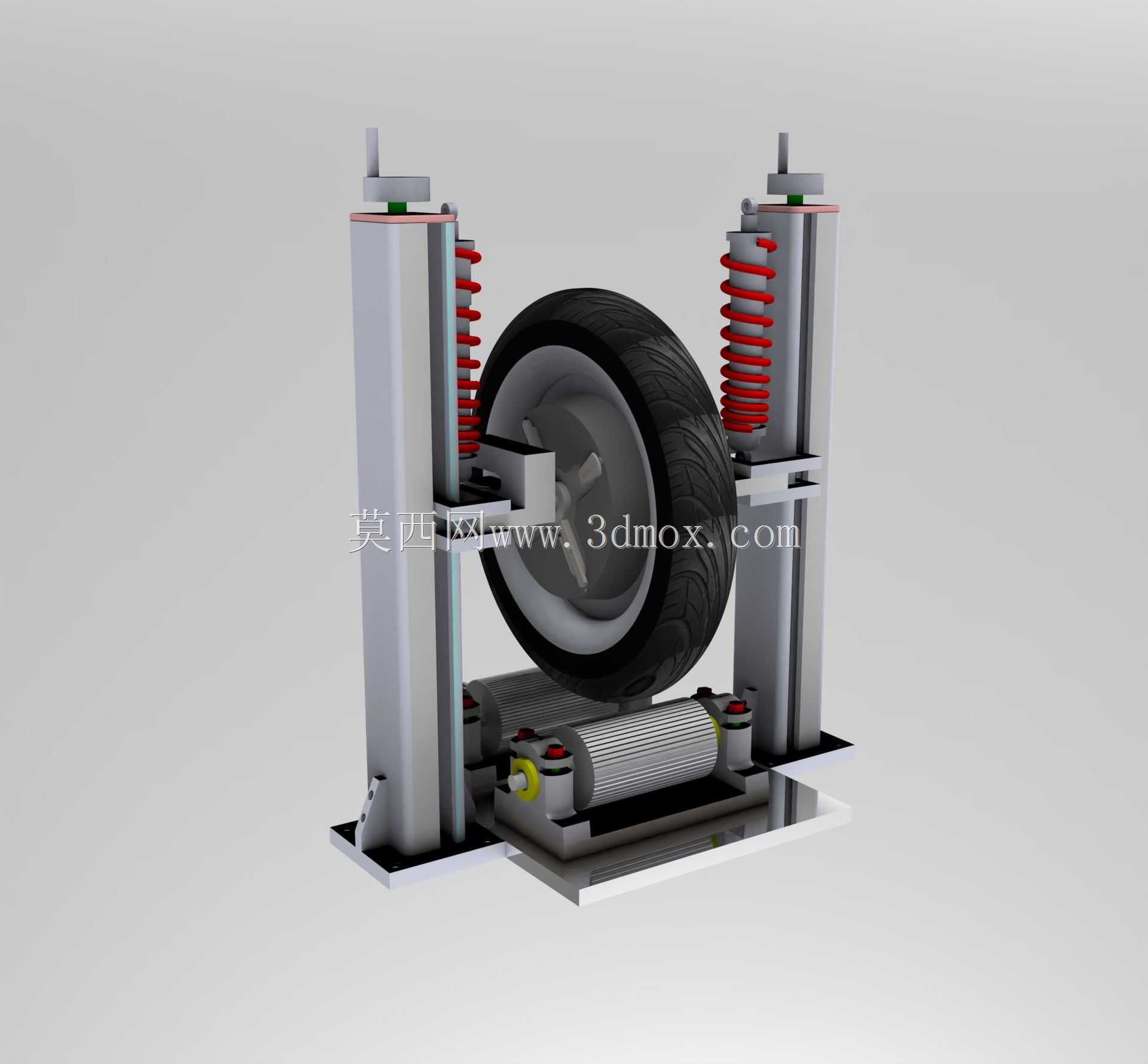

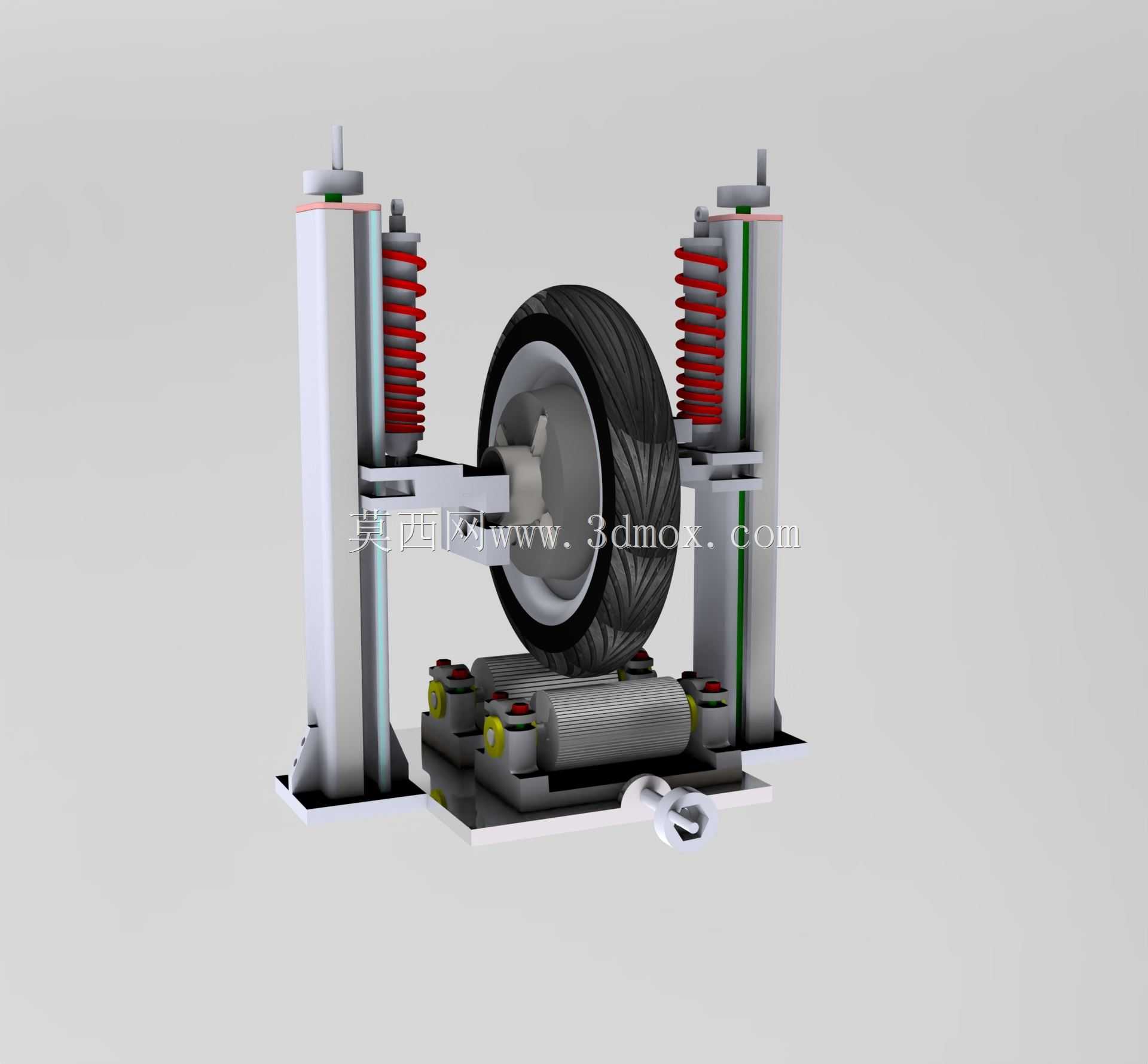

　　这套测功装置主要面向汽车底盘零部件性能验证场景，可覆盖乘用车子午线轮胎的滚动阻力测试、悬架减震器阻尼特性匹配验证、不同载荷下轮胎接地性能检测等核心试验需求，常见于整车厂零部件试验室、高校车辆工程实训平台、第三方汽车检测机构的台架试验环节，能够在不进行整车道路试验的前提下，快速获取轮胎与悬架系统的核心性能参数，大幅缩短底盘调校的前期验证周期。从结构布局来看，装置采用双立柱对称式支撑框架，两侧立柱集成了螺旋弹簧与液压阻尼减震器组成的模拟悬架单元，可通过调整弹簧预紧力、阻尼阀开度来复刻不同车型的悬架刚度与阻尼特性，中间工位用于固定待测轮胎总成，轮胎下方设置有可模拟不同路面附着系数的滚筒加载机构，滚筒组连接有负载模拟单元，可输出不同转速、

　　不同阻力矩来模拟车辆行驶过程中的加速、匀速、制动工况，还原轮胎在真实路面上的受力状态。设计过程中优先考虑了安装边界的适配性，两侧立柱的底部安装面预留了标准T型槽固定位，可直接固定在试验室的混凝土地台或者铸铁工作平台上，整体框架的横向跨度控制在1.2米范围内，纵向深度为0.8米，不含顶部吊装结构的整体高度为1.5米，能够适配多数常规试验室的空间尺寸，不需要对现有场地进行大规模改造即可完成部署。功能层面，这套装置可实现多参数同步采集，轮胎轮轴位置预留了扭矩传感器、转速传感器的安装位，悬架立柱上设置有位移传感器安装点，可实时采集轮胎滚动过程中的输出扭矩、滚动转速、悬架跳动量、减震器伸缩行程等核心数据，配合底部的加载力传感器，

　　可直接计算出轮胎的滚动阻力系数、悬架系统的偏频、减震器阻尼功等关键性能指标，为轮胎配方优化、悬架参数匹配提供直接的数据支撑。结构设计上做了充分的刚度冗余，两侧立柱采用矩形钢焊接成型，关键受力位置做了加强筋处理，可承受最大1吨的垂直加载载荷，能够覆盖从A00级小车到中型SUV的轮胎测试需求，轮胎固定工位采用快拆式轮毂连接结构，更换不同规格的轮胎总成仅需10分钟左右，可适配13寸到19寸的常规乘用车轮胎，不需要额外更换连接夹具。滚筒组表面做了防滑纹理处理，可模拟干燥沥青、湿滑路面等不同附着条件，同时滚筒组下方设置有升降调节机构，可调整轮胎与滚筒的接触压力，模拟车辆不同载荷下的轮胎接地状态。在设计思路上，

　　这套装置没有采用复杂的整车模拟架构，而是聚焦轮胎与悬架这两个底盘核心部件的匹配测试，剔除了不必要的转向模拟、车身姿态模拟等冗余功能，在保证核心测试精度的前提下大幅降低了装置的制造成本与维护难度，非常适合用于零部件级的性能验证与教学演示场景。装置的管线布局全部采用内置式设计，液压管路、传感器线缆全部从立柱内部与底座下方的走线槽排布，避免试验过程中运动部件剐蹭管线造成安全隐患，底座四周设置有可调式水平支脚，可快速调整装置的水平度，保证滚筒组与轮胎的接触精度，避免测试过程中出现偏载导致的数据误差。减震器安装位置预留了多组固定孔位，可换装不同规格的螺旋弹簧与减震器总成，快速切换不同调校风格的悬架配置，满足不同车型的测试需求，轮胎上方预留了喷淋装置安装位，可拓展湿滑路面测试、轮胎排水性能测试等附加试验功能。
