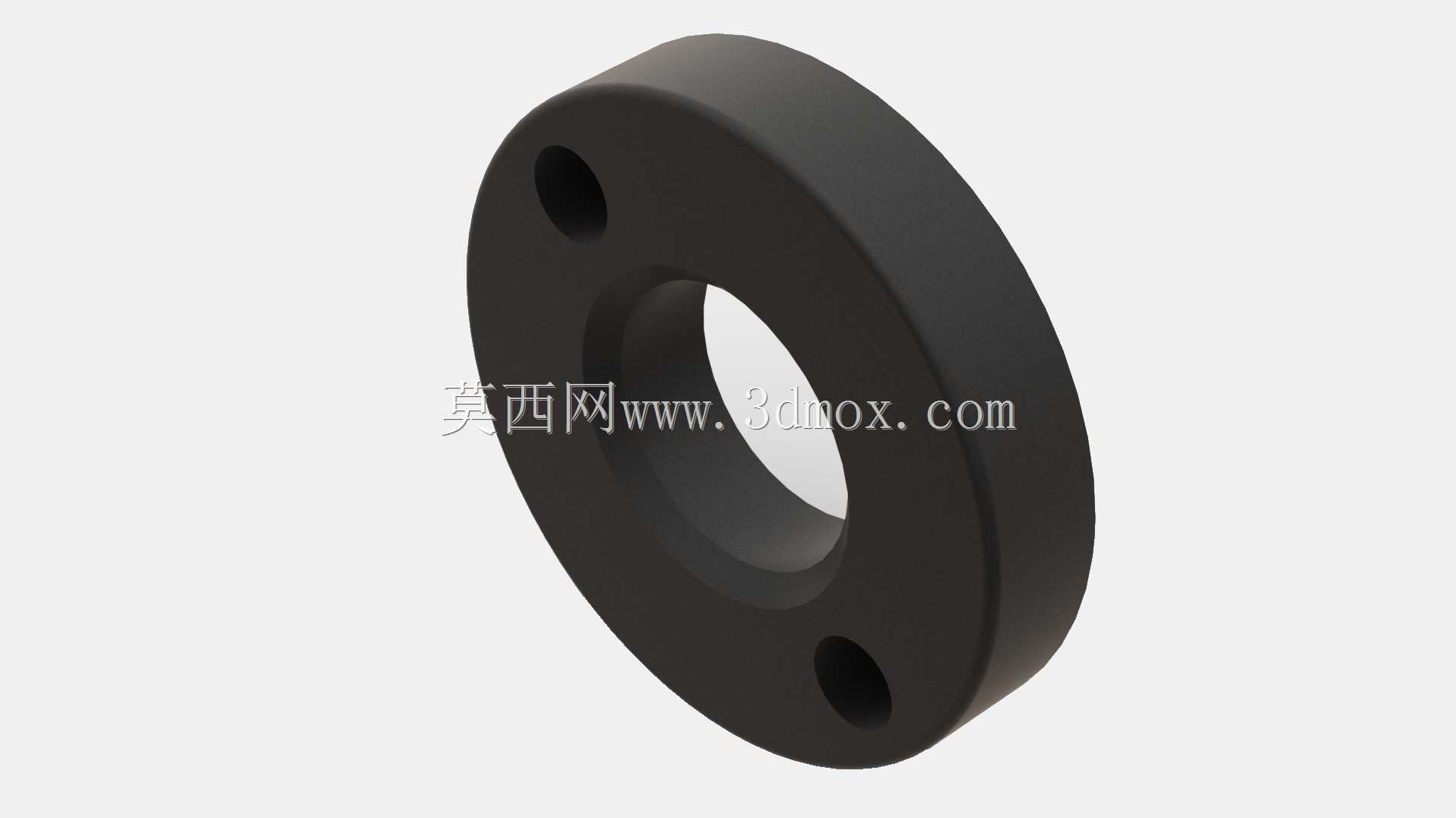

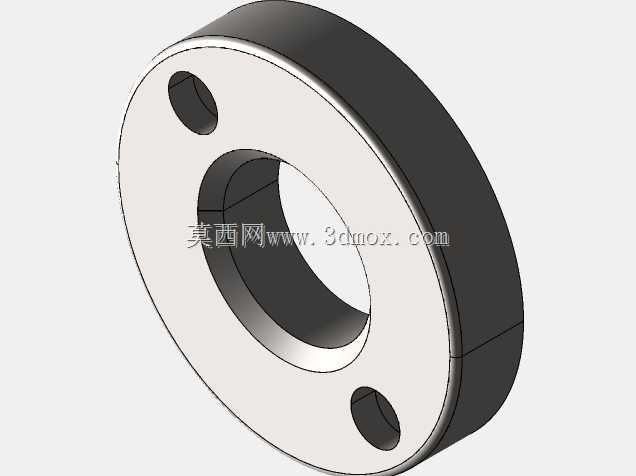

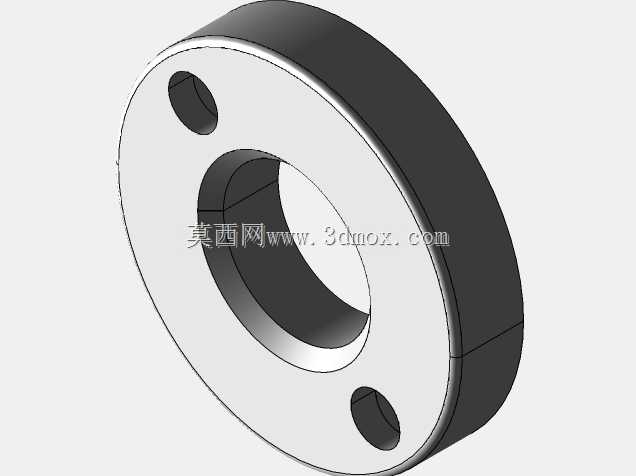

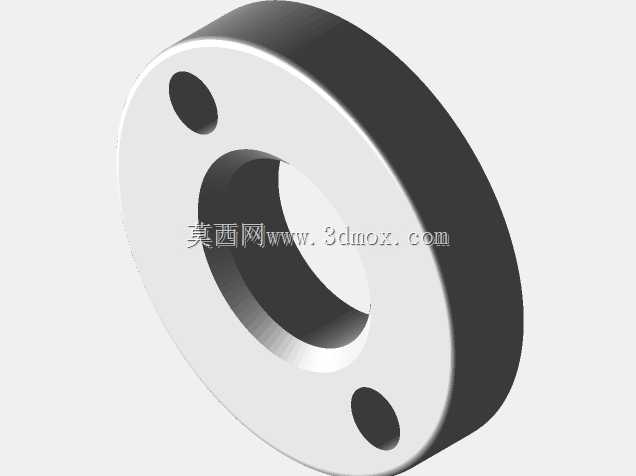

Kar98k枪械反冲凸耳紧固螺母结构

　　这款凸耳螺母属于枪械自动机循环系统里的受力紧固零件，主要适配Kar98k类栓动步枪的反冲缓冲组件安装场景，在枪械完成击发、枪机后坐的过程中，承担反冲载荷的传递与相邻部件的轴向定位作用，避免缓冲组件在反复后坐、复进的循环冲击下出现轴向窜动，保障自动机动作的行程精度。从实际装配场景来看，这类零件的安装边界完全围绕枪机框尾部的安装座设计，整体采用带对称安装孔的法兰式圆盘结构，中心通孔为螺纹适配通道，两个对称分布的小孔用于穿装定位销，和安装座上的销孔配合后，能抵消螺纹连接在反复冲击载荷下可能出现的松脱力矩，相比普通六角螺母，这种带凸耳定位孔的结构不需要额外施加过大的螺纹预紧力，就能在高频冲击工况下保持连接可靠性，也能减少螺纹牙的受力载荷，

　　延长连接件的疲劳寿命。设计过程中首先要匹配反冲行程的载荷边界，零件的厚度尺寸需要满足冲击载荷下的剪切强度要求，两个安装孔的中心距严格对应安装座的销孔位置公差，中心螺纹孔的同轴度需要控制在合理范围内，避免装配后螺纹副出现偏载，导致枪机复进时出现卡滞。外形上没有多余的装饰结构，所有棱边都做了小倒角处理，一方面是去除机加工后的毛刺，避免装配时划伤操作人员或者相邻零件的表面，另一方面也能在零件压入安装位时起到导向作用，减少装配卡滞的概率。从功能特性来看，这个螺母不需要承担径向的定位作用，所有径向定位由中心螺纹副和两个定位销共同完成，法兰面的平面度有较高要求，装配后和安装座端面完全贴合，保证反冲载荷能均匀分布在整个接触面上，不会出现局部应力集中导致的零件变形。在实际枪械的维护场景中，这类零件属于需要定期检查的受力件，反复的冲击载荷可能导致螺纹牙磨损或者定位孔出现变形，结构设计时特意将两个定位孔的深度做了合理控制，既保证定位销的配合长度足够传递扭矩，也不会因为孔深过大增加不必要的零件重量，毕竟枪械零件对重量控制有严格要求，多余的材料会增加自动机的运动质量，影响反冲行程的动力学特性。螺纹规格适配M7-1.0的细牙螺纹，细牙螺纹的自锁性能更好，在冲击振动工况下不容易出现松脱，和粗牙螺纹相比，相同公称直径下细牙螺纹的螺距更小，螺纹升角更小，更适合这种有轴向冲击载荷的紧固场景。零件的外圆尺寸没有超过安装座的外轮廓，

　　避免突出的结构在枪机往复运动时和机匣内部的其他部件发生运动干涉，两个凸耳上的安装孔和外圆之间保留了足够的壁厚，保证定位孔在承受剪切力时不会出现开裂。从建模逻辑来看，这类零件的建模优先以装配基准为核心，先确定中心螺纹孔的轴线作为设计基准，再以此为基准定位两个安装孔的位置，法兰端面作为轴向尺寸的基准面，所有轴向尺寸都从这个端面出发标注，保证加工时的尺寸链最短，减少累积误差。实际生产中这类零件一般采用高强度钢材加工，表面做发黑处理提升防锈能力，建模时不需要刻意还原表面处理的细节，重点保证各个配合尺寸的准确性，尤其是螺纹孔和定位孔的位置度、法兰端面的平面度这些和装配直接相关的形位公差，在三维模型里需要准确体现，

　　方便后续做装配干涉检查和运动仿真时，能真实反映零件的装配状态。在做整枪的自动机动力学仿真时，这个螺母的质量参数、和相邻零件的接触刚度设置都会影响反冲行程的仿真结果，所以模型的外形尺寸和实际零件保持一致，才能保证仿真结果的参考价值，不会因为模型尺寸偏差导致仿真得到的反冲速度、复进时间等参数和实际情况出现较大误差。这类带定位凸耳的螺母结构，除了枪械领域，在其他有高频冲击载荷的机械设备紧固场景中也有应用，比如冲压设备的模具紧固、振动设备的部件连接，核心设计思路都是通过额外的定位结构分担螺纹副的受力，提升连接结构在冲击振动工况下的可靠性，只是不同应用场景下的尺寸参数、载荷等级会根据实际需求做调整。
