数控机床配套窄带式切屑输送装置

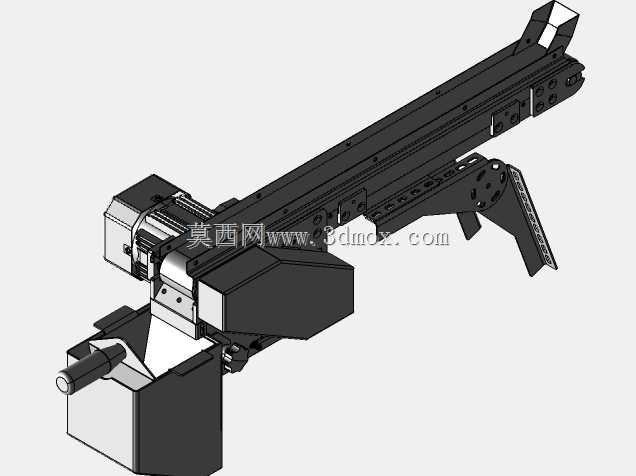

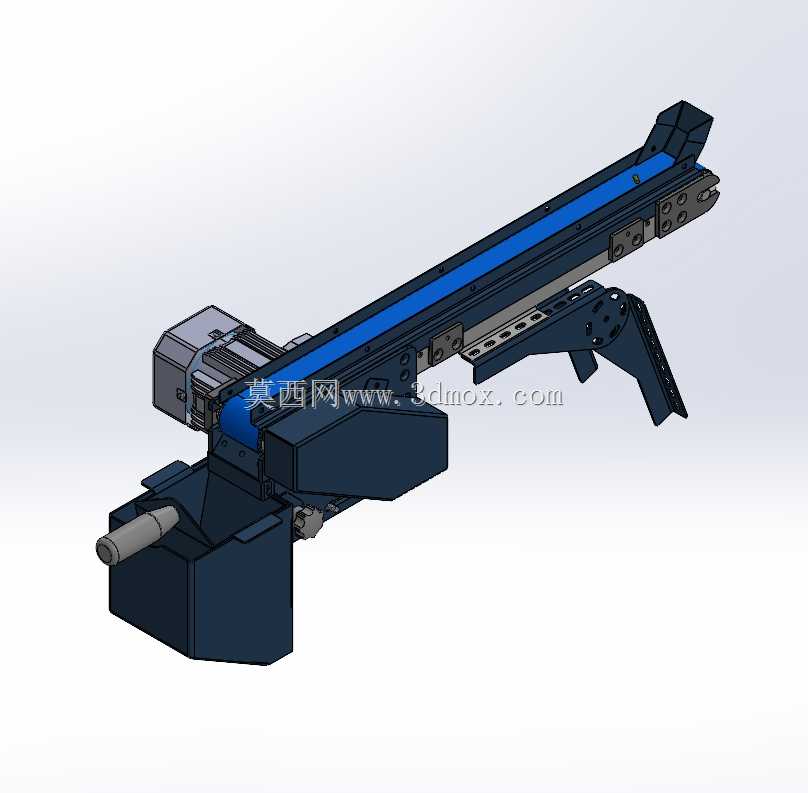

　　在数控车床、小型加工中心的工位布局中，这类窄带式输送装置往往承担着工位间小型工件转运、加工切屑定向排出的双重作用，区别于常规宽幅皮带输送机，其窄幅结构设计能够适配机床内部局促的安装空间，无需对原有机床防护结构做大规模改造即可完成加装。从结构设计逻辑来看，该装置采用倾斜式布置的输送主体，驱动端集成在低位进料侧，搭配减速电机直接驱动主动辊，减少了中间传动环节的功率损耗，同时低位端设置的接料口可以直接对接机床排屑口或者工件出料位，切屑或者完工小型工件落在输送带上后，会随着带面运动抬升，最终从高位端的出料口排入指定集料箱或者下一工序接料位。

　　带面选用耐油、耐切削液腐蚀的材质，能够长期接触金属切屑、乳化液而不出现过早老化，带面两侧设置的挡边结构可以避免细碎切屑、小型工件在输送过程中从侧边掉落，适配机床加工场景下复杂的物料形态。机架部分采用钢板折弯焊接成型，整体刚性充足，底部设置的可调式支撑脚可以根据现场安装地面的平整度调整高度，同时支撑脚的安装孔位预留了足够的调节余量，能够适配不同型号机床的排屑口高度差，安装时无需额外制作过渡连接支架即可完成对位。

　　从安装边界来看，该装置整体宽度控制在较窄范围内，能够嵌入机床侧方的预留间隙，不会占用过多车间通道空间，倾斜段的角度经过优化，既保证了切屑、工件能够顺利下滑不出现反向滚落，又控制了整体的安装高度，避免和机床的防护门、管线桥架产生干涉。驱动电机的接线端预留了标准接线盒，可以直接对接机床的原有控制系统，实现和机床加工节奏的联动，机床启动加工时输送装置同步运行，加工停止后延时关闭，保证排屑、工件输送的连贯性，无需人工单独操作控制。

　　在实际使用场景中，这类装置除了用于机床切屑输送外，也可以在小型自动化生产线中作为工位间的短距离工件输送单元，比如小型轴类零件、冲压小件的工序间转运，其窄幅结构可以精准对接振动盘出料口、机床上下料机械手的放料位，不会因为带面过宽导致工件排布散乱。设计过程中针对输送带回程段设置了刮屑板，能够及时刮除粘附在带面的细碎切屑和油污，避免切屑卷入辊筒造成带面跑偏或者磨损，同时张紧机构设置在从动辊端，无需拆卸外部护板即可快速调整输送带张紧度，日常维护操作十分便捷。

　　考虑到机床加工场景中存在的切削液飞溅问题，装置的驱动电机、轴承部位都设置了密封防护结构，能够阻挡切削液、金属粉尘进入传动部件内部，延长部件的使用寿命。高位出料端的出料口做了导向斜角设计，物料排出时可以精准落入集料容器，不会出现撒漏，针对不同的物料类型，还可以通过调整带面运行速度来匹配输送节奏，输送细碎切屑时可以适当提高带速避免积屑，输送精加工完成的小型工件时可以降低带速，避免工件磕碰产生表面损伤。整体结构没有冗余设计，所有部件都围绕窄空间适配、稳定输送、易维护三个核心需求展开，能够很好地满足离散制造场景中机床工位、小型自动化线的短距离物料输送需求。
