封闭式刮板皮带输送设备三维结构

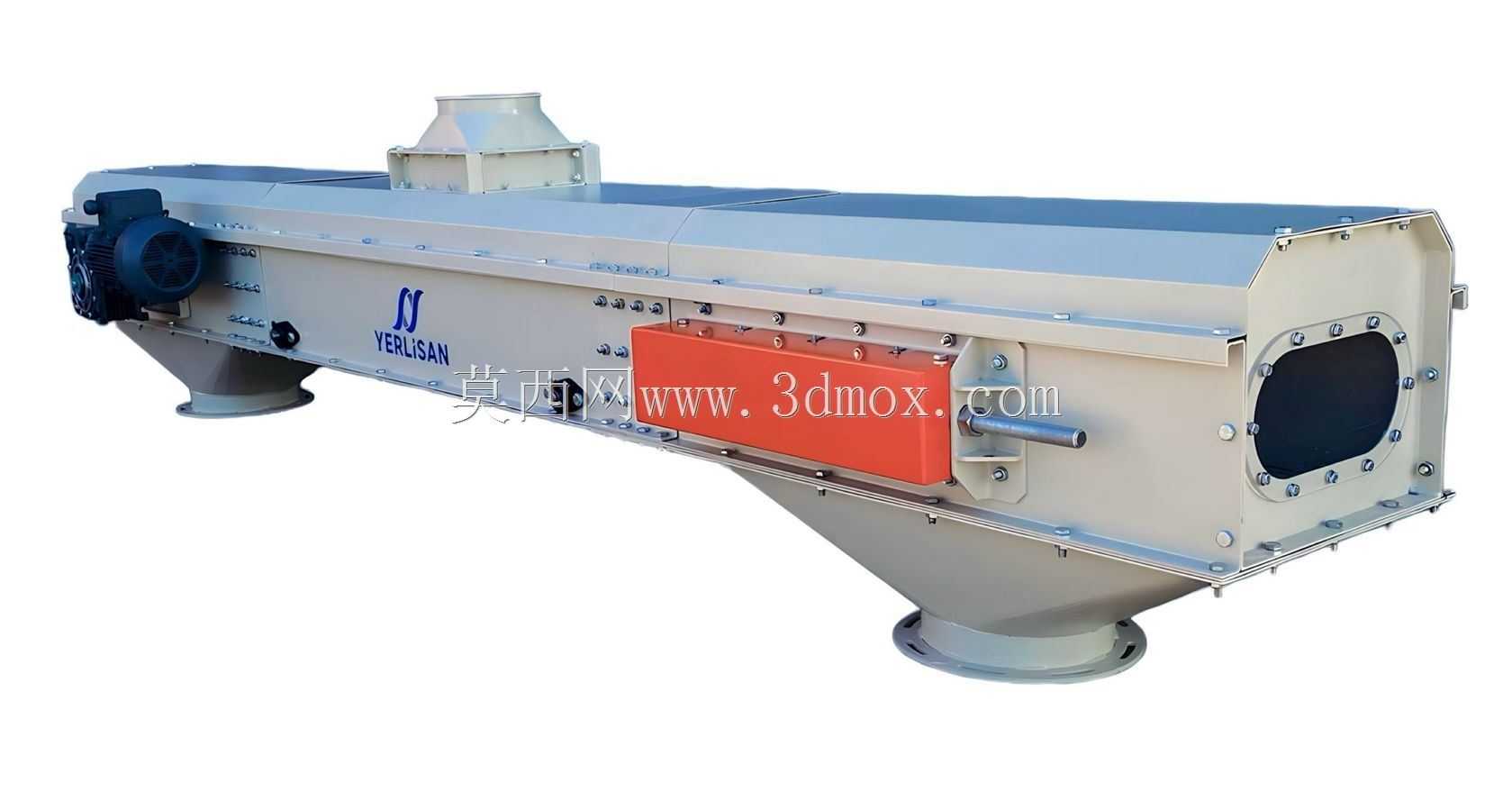

　　这套封闭式皮带输送结构主要面向散状颗粒、粉体类物料的长距离密闭转运场景，常见于粮食加工、饲料生产、建材粉体输送、化工散料转运等对物料外泄、粉尘溢出有管控要求的生产环节，相较于开式皮带机，全封闭的机壳结构能避免输送过程中物料受外界污染，同时杜绝粉料扬尘散逸到车间环境中，也能减少外界杂物落入输送物料造成的品质影响。从结构设计来看，设备整体采用长条形卧式布置，机壳主体为分段式拼装结构，每段壳体之间采用法兰螺栓连接，既方便加工运输，也能根据现场实际输送长度灵活增减段数，适配不同厂房的布局边界。机壳顶部设置有多个方形进料口，可对接上游多台出料设备实现多点进料，底部对应位置设置锥形出料斗，能将输送的物料精准导流到下游接料设备中，

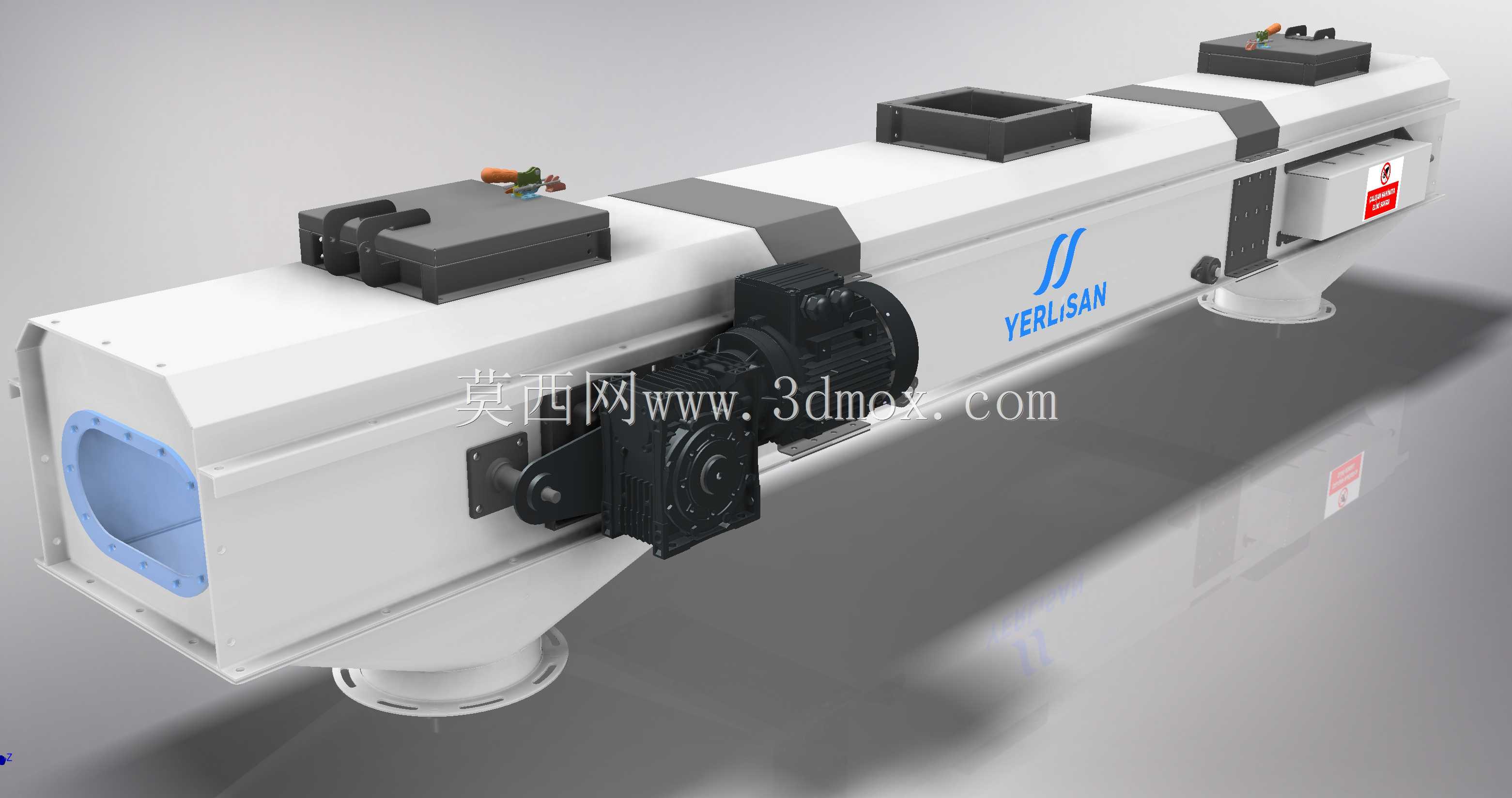

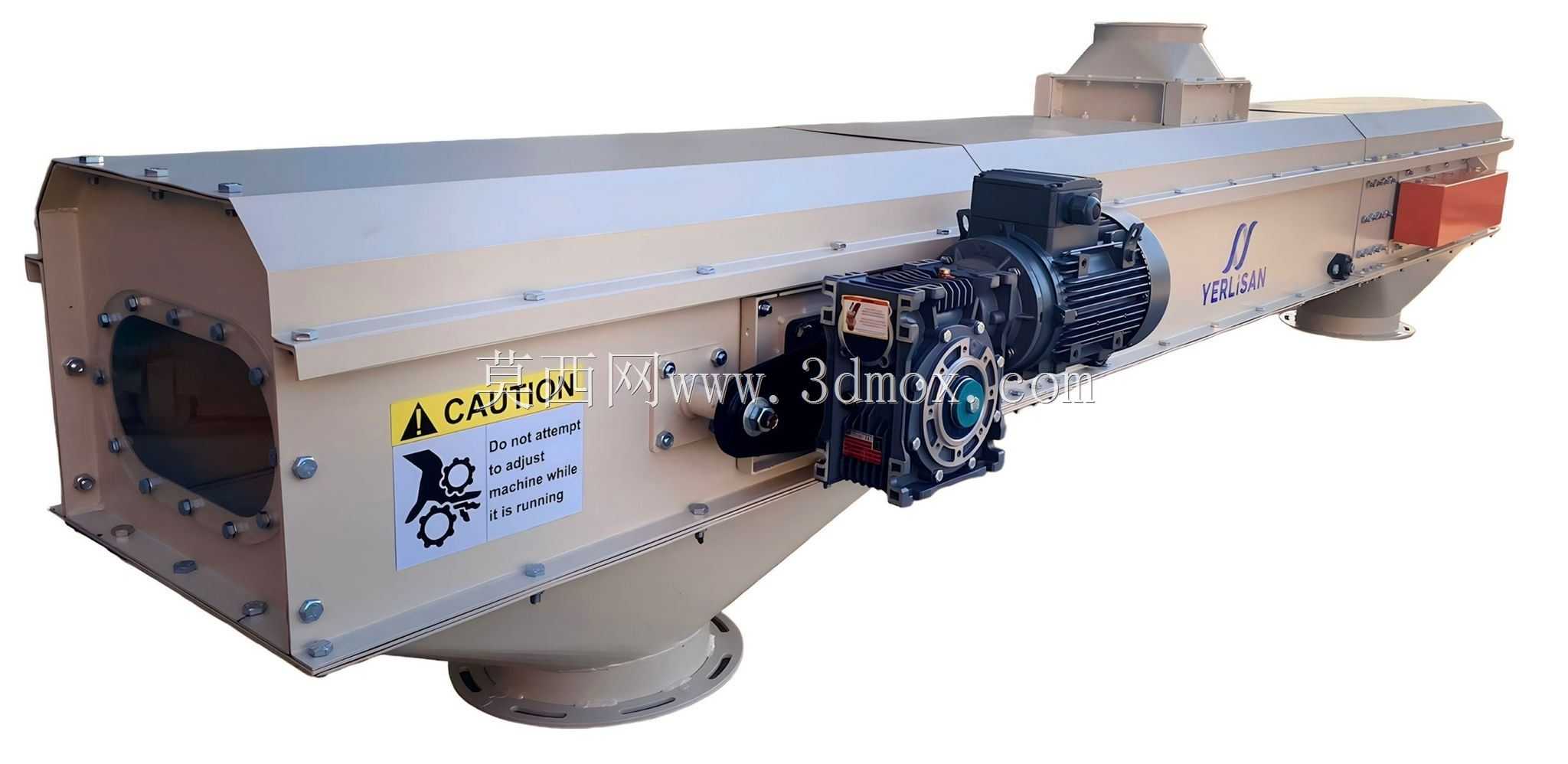

　　进料口和出料斗的接口尺寸均预留了标准法兰安装边，可直接和常见的溜管、料斗接口匹配，减少现场改制的工作量。驱动端采用侧装式减速电机直联驱动的结构，电机和传动滚筒之间通过联轴器直连，省去了额外的链传动、带传动结构，既缩小了驱动端的整体外廓尺寸，也降低了传动环节的故障率，驱动单元的安装座和机壳主体采用螺栓紧固连接，后期维护时可整体拆卸更换，无需拆解整个机壳结构。输送面采用平皮带作为承载构件，皮带两侧的机壳内部设置有导向压条，能避免皮带在长距离运行过程中出现跑偏、撒料的问题，机壳内部上下带面之间设置有托辊组，上托辊采用槽型布置增大物料承载截面积，下托辊采用平行托辊承托回程段皮带，所有托辊的安装座均采用快拆式结构，

　　打开顶部的检修盖板即可直接更换托辊，无需进入设备内部作业。设备的张紧结构设置在尾端滚筒处，采用螺杆式张紧结构，通过旋转两侧的调节螺栓即可调整尾端滚筒的前后位置，实现皮带张紧度的调节，张紧行程预留了足够的余量，可覆盖皮带长期运行后的拉伸变形量，无需频繁裁剪皮带。机壳顶部的盖板采用快开式结构，每段盖板都设置有快拆压扣，日常巡检时可快速打开盖板观察内部皮带运行状态、物料输送情况，出现堵料、皮带卡滞等故障时也能快速开盖处理。机壳侧面预留有观察窗和传感器安装位，可根据使用需求加装转速传感器、堵料传感器、跑偏开关等监测元件，实现设备运行状态的实时监控。从安装边界来看，设备整体通过底部的多个锥形支腿支撑在地面或者钢结构平台上，

　　支腿底部设置有安装底板，可通过膨胀螺栓或者焊接方式和基础固定，支腿的高度可根据现场进出料的高差需求做适配调整，设备整体的宽度方向尺寸控制在紧凑范围内，能适应厂房内狭窄的安装通道，转弯场景下可通过多段设备拼接实现水平方向的转向输送，也可根据需求调整机身倾斜角度实现一定高度差的物料提升。在细节设计上，皮带和机壳内壁之间设置有密封挡边，能避免细粉料从皮带侧边缝隙漏入回程段，机壳内部的转角位置都做了圆弧过渡处理，减少物料在机壳内部的积料死角，驱动端的轴承座采用外置式设计，轴承和输送的物料完全隔离，避免粉料进入轴承造成磨损，大幅延长轴承的使用寿命。设备的表面处理采用工业级喷涂工艺，可根据输送物料的腐蚀特性选择对应的涂层材质，输送腐蚀性物料时可更换不锈钢材质的机壳和接触构件，满足不同行业的使用需求。
