隧道掘进机用皮带纠偏驱动装置结构

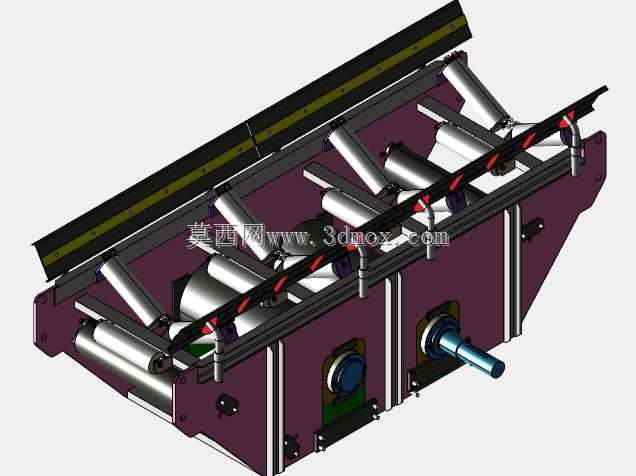

　　该装置主要适配隧道掘进作业面的带式输送系统，解决长距离、大坡度巷道内皮带跑偏撒料的核心痛点，在盾构法、钻爆法施工的隧洞出渣输送场景中，可直接嵌入现有皮带机中段机架，无需对原有输送桁架做大规模裁切改造。从结构布局来看，装置采用下置式双输出轴驱动设计，两组驱动轴端预留标准键槽连接位，可直接匹配不同带宽的纠偏托辊架摆臂，安装基准面设置在装置底部的一体化机座上，机座两侧加工有长圆形调节孔，孔位间距适配行业通用的皮带机中间架连接尺寸，安装时可沿皮带运行方向做±30mm的位置微调，抵消机架焊接变形带来的装配误差。装置上部的托辊组采用槽型前倾布置逻辑，侧托辊倾角设置为15度，与常规槽型托辊组的安装角度保持一致，同时在托辊架的摆动端设置有限位挡块，

　　最大摆动角度限制在12度以内，避免纠偏过量导致皮带边缘刮擦机架。驱动单元内置在密闭的机壳内部，机壳采用分体式拼接结构，结合面加工有密封槽，适配丁腈橡胶密封胶条，可抵御隧洞内高湿度、高粉尘的作业环境，避免渣土颗粒进入传动副造成磨粒磨损。输出轴端采用双重密封结构，外侧为防尘迷宫密封，内侧为骨架油封，可承受0.3MPa的喷水压力，匹配隧洞内掘进作业时的降尘喷淋工况。从设计逻辑上，该装置摒弃了传统纠偏装置的外置连杆结构，所有传动部件均集成在机壳内部，整体外形宽度比同带宽的常规纠偏架窄80mm，可适配隧洞内狭窄的安装空间，尤其是在二衬台车附近的输送段，不会与台车的支撑立柱产生运动干涉。装置的进料侧设置有导料挡板安装位，可直接配套橡胶导料裙边，

　　减少落料点处的物料撒漏，同时托辊表面采用包胶处理，胶层厚度8mm，表面加工有人字形防滑槽，可增大与皮带底面的摩擦力，在皮带出现跑偏趋势时，托辊组的摆动响应延迟控制在0.2秒以内，可快速将皮带复位到机架中心线位置。在安装边界方面，装置的进料端与出料端均预留有150mm的过渡段，过渡段托辊采用平行布置，避免皮带在进入纠偏段时出现垂直方向的折角，适配皮带运行速度0-4m/s的作业工况，可承载的物料最大粒度为300mm，匹配隧洞出渣时的大块岩石输送需求。机壳侧面设置有注油孔，注油孔位置距离安装基准面高度为120mm，日常维护时无需拆卸装置外罩即可完成润滑脂加注，注油周期可匹配隧洞施工的月度维保节奏，减少井下作业的维护工作量。

　　装置的整体重心位于机座中心线上方150mm处，安装后不会对原有皮带机的机架载荷分布造成额外偏载，机架的静态载荷增量不超过120kg，适配常规型钢焊接的皮带机中间架承载能力，无需额外做机架加固处理。在功能实现上，该装置无需外接电气控制元件，纯机械结构即可完成纠偏动作，依靠皮带跑偏时的侧向摩擦力驱动托辊架摆动，带动内部传动副调整托辊角度，可靠性远高于光电式纠偏装置，尤其适合隧洞内信号干扰强、供电稳定性差的作业环境，不会因为传感器积灰、线路破损导致纠偏功能失效。
