750mm行程底部驱动线性运动模组

　　这款底部电机驱动的线性运动单元，核心有效行程设定为750mm，在自动化产线的工位移载、检测设备的探头进给、小型加工单元的工件位移场景中适配性极强。不同于常见的端部直连电机布局，这款模组将驱动电机布置在滑台本体底部，能大幅压缩模组端部的轴向安装空间，对于设备内部安装位轴向尺寸受限的布局场景，能有效减少整机的长度方向占用，给周边的管线布置、相邻工位预留更充足的空间余量。

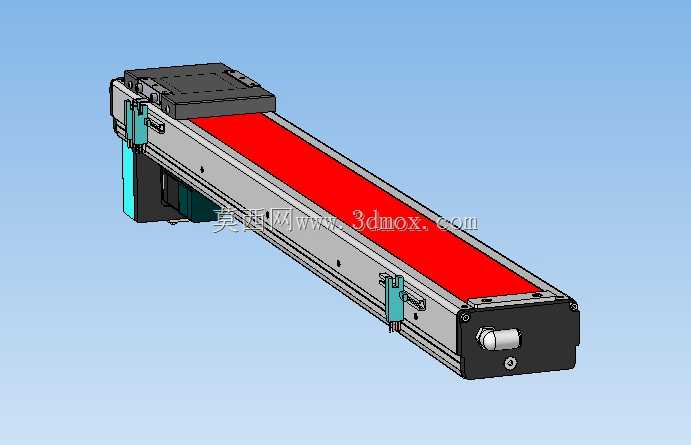

　　从结构设计逻辑来看，模组本体采用铝合金挤压型材作为基座，型材自带的内嵌槽道可直接作为直线导轨的安装基准，减少了额外的导轨安装板加工工序，也能保证导轨装配后的直线度精度，型材外侧的槽道同时可作为安装槽，配合T型螺母就能直接将模组固定在设备机架上，不需要额外加工安装底板，降低了集成时的加工成本。滑台部分采用密封式钢带防护结构，红色的防护带覆盖整个滑台运动区域，能有效阻挡车间环境中的粉尘、切削碎屑、冷却液溅入模组内部，避免内部的传动部件、导轨滚道被异物卡滞或磨损，在3C电子组装、轻量金属切削、包装物料输送这类有少量粉尘或飞溅物的工况下，能有效延长模组的维护周期。

　　传动结构上，底部布置的伺服电机通过同步带轮将动力传递到模组端部的滚珠丝杠副，丝杠带动滑台沿导轨做直线往复运动，这种底置电机的布局，一方面降低了模组整体的重心高度，在高速往复运动时能减少端部电机带来的振动，提升滑台运行的平稳性；另一方面，电机的线缆可以从模组底部直接走线，顺着设备机架的线槽排布，避免线缆在模组端部随运动反复弯折，提升线缆的使用寿命。滑台的侧面预留了多个安装螺纹孔，可直接连接工装夹具、检测探头、吸盘支架等执行部件，不需要额外设计转接板，减少集成时的设计工作量。

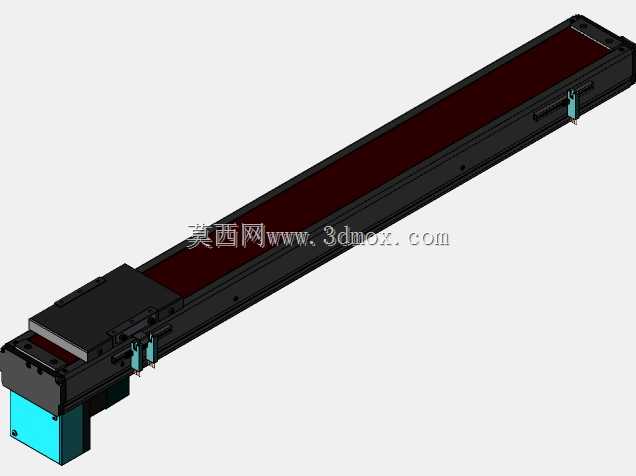

　　安装边界方面，模组整体宽度控制在100mm级别的尺寸范畴，高度方向因为电机底置，整体高度比端部电机安装的同规格模组低20%左右，750mm的有效行程对应的模组总长度约900mm，两端的端部安装块预留了定位销孔和安装通孔，既可以采用底面安装的方式固定，也可以采用侧面锁紧的方式固定，适配不同的设备安装姿态。滑台的运动极限位置内置了缓冲限位结构，避免滑台超程运动时硬碰撞损坏端部的传动部件，同时端部预留了外置限位开关的安装位，用户可根据实际控制需求加装光电或机械限位，提升设备运行的安全性。

　　在实际选型适配中，这款模组的负载能力适配10kg以内的水平移载场景，重复定位精度可满足大部分自动化组装、检测工序的精度要求，不需要额外做精度校准就能直接集成使用。对于需要搭建单轴直线运动机构的设计人员来说，这种集成化的线性模组不需要单独采购导轨、丝杠、电机座、防护件等零散部件逐一装配，能大幅缩短设计和装配周期，减少单个零件采购的成本和装配误差。模组的机芯部分采用标准化的模块化设计，后期维护时可直接更换对应的传动或导向部件，不需要整体替换模组，降低设备的后期维护成本。在3C产品的屏幕点胶、小件物料的分拣搬运、小型工件的激光打标进给这类工况下，这款750mm行程的底置电机线性模组，既能满足行程需求，又能适配紧凑的设备内部空间，相比常规的端部驱动模组，在空间受限的设备布局中优势更为明显。
