工业产线卷边捆扎一体化生产设备结构

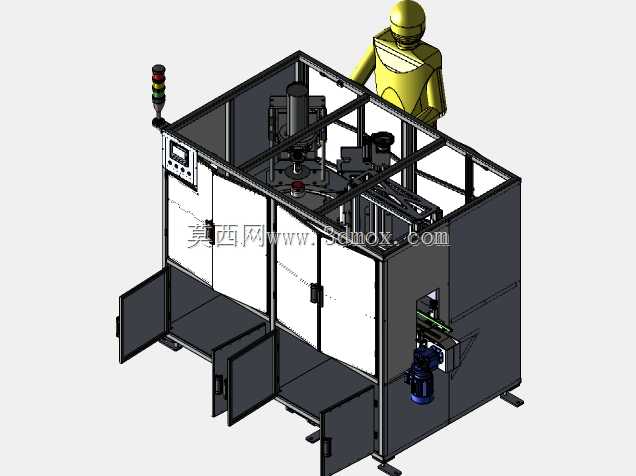

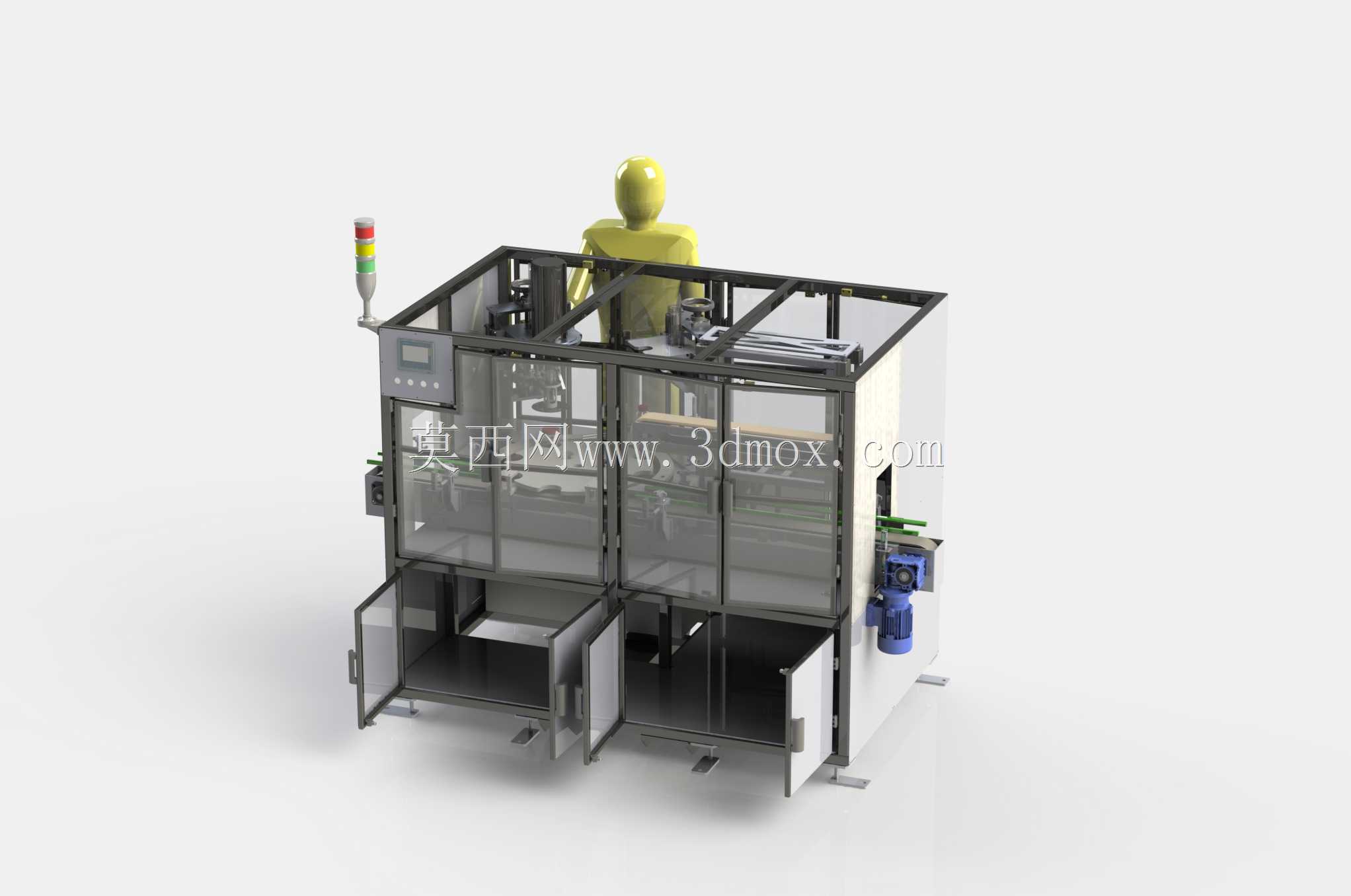

　　在快消品、五金零部件、小型工业成品的后段包装工序里，卷边与捆扎是两道衔接紧密却常被拆分布局的工序，传统产线往往将卷边工位与捆扎工位分设，中间依靠人工或过渡输送带转运工件，不仅占用更多车间横向排布空间，转运过程中还容易出现工件磕碰变形、工位节拍不匹配导致的堆料问题，这款卷边捆扎一体化设备的设计初衷，就是将两道工序整合在同一机架主体内，压缩工序流转路径，消除中间转运环节的效率损耗。从设备整体布局来看，整机采用方通焊接机架作为承载主体，外围设置透明亚克力防护门与钣金封板，既可以在设备运行时隔离操作区域，避免人员误触运动部件造成安全隐患，透明防护材质也能让现场运维人员无需打开防护门就直接观察内部工位的运行状态，快速排查卡料、

　　工位错位等常见故障。机架顶部预留了三色警示灯安装位，可直接对接产线的中控系统，设备运行、待机、故障状态都能通过不同灯色直观传递给现场操作人员，无需额外增设状态提示装置。设备内部的工位排布采用直线流转逻辑，进料端设置在机架侧方，对接上游产线的出料输送带，工件进入设备后首先被定位夹具固定，送入卷边工位完成边缘卷压成型，卷边工位的压头采用可快拆结构设计，针对不同壁厚、不同卷边半径要求的工件，只需更换对应规格的压头即可快速切换生产规格，无需对整个工位的传动结构进行拆解调整，能大幅降低多规格共线生产时的换型时间。完成卷边工序的工件会通过内置的平移移送机构直接送入捆扎工位，移送机构采用线性导轨导向、伺服驱动的传动方案，

　　移送行程的重复定位精度控制在±0.2mm以内，能保证工件准确送入捆扎工位的定位槽内，避免移送错位导致的捆扎位置偏移、捆扎带松脱等问题。捆扎工位集成了送带、拉紧、熔接、切带的全套执行机构，捆扎带的张紧力可通过调节机构根据工件的材质、承重需求进行无级调整，避免张紧力过大勒伤工件卷边部位，或是张紧力不足导致捆扎松散、转运过程中散包的问题。从安装边界来看，整机的底部设置了可调式支撑脚杯，安装时不需要提前预埋地脚螺栓，只需将设备放置在平整的硬化车间地面上，调整脚杯高度即可将整机调至水平状态，适配大部分现有生产车间的地面条件，设备的侧边预留了电气柜安装位与气源接口，外接电源、气源的接口都集中布置在机架侧方的走线槽内，

　　现场布线时不需要在设备上额外开孔走管，能减少现场安装的施工量。设备的维护空间设计也充分考虑了现场运维的实际需求，前后侧的防护门都可完全打开，打开后内部的卷边压头、移送导轨、捆扎机头都处于可直接操作的范围内，日常的清洁、易损件更换、工位校准工作都可以在设备正面完成，不需要在设备周边预留过大的后侧维护通道，能进一步压缩设备占用的车间空间。在节拍匹配设计上，两个工位的动作时序做了重叠优化，当卷边工位对当前工件进行压制作业时，移送机构会同步将上一个完成卷边的工件送入捆扎工位，两个工位的作业时间部分重叠，相比单工位顺序作业的方案，整机的生产节拍能提升30%左右，适配中高速产线的后段包装产能需求。设备的驱动单元根据不同工位的负载特性做了匹配选型，卷边工位需要较大的压制力，采用气动增压缸作为动力输出，结构紧凑且输出力稳定，捆扎工位的送带、切带动作采用小行程气缸驱动，移送机构采用伺服电机搭配同步带传动，兼顾定位精度与运行速度，不同驱动单元的管线都通过机架内部的拖链规整排布，避免管线外露被运动部件磨损，延长管线的使用寿命。针对生产过程中产生的边角废料，设备底部设置了可拆卸的废料收集盒，卷边过程中产生的少量金属切屑、捆扎带废料会直接落入收集盒内，运维人员定期抽出清理即可，不需要额外在设备下方增设废料收集装置，保持生产现场的整洁。
