纸箱折盖胶带封箱输送一体机

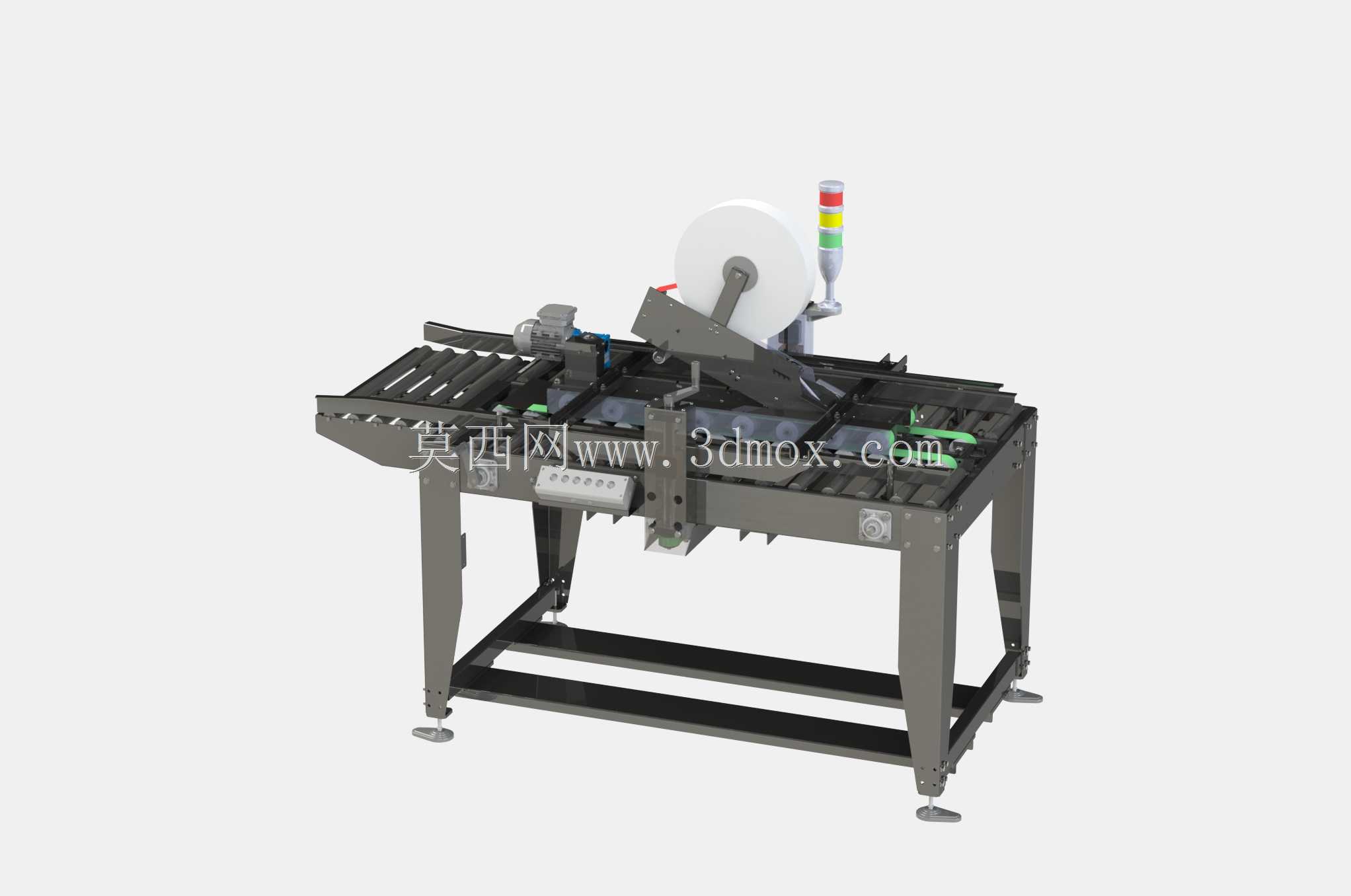

　　该设备面向纸箱后段包装工序，主要完成箱体进入、上盖折合、胶带粘贴、压合输出等连续动作，常见于电商仓储、食品日化、家电配件、医药纸箱装箱线以及工厂成品打包区域。设备整体采用立式机架配合水平输送台面的布置方式，箱体从一侧进入后，由输送机构带动通过折盖与封箱工作区，最终从另一侧送出，能够嵌入直线包装线，也可与称重、贴标、码垛或捆扎工位前后衔接。

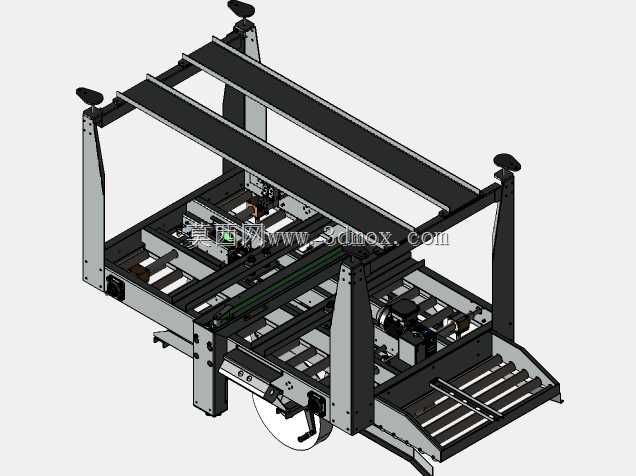

　　从结构组成看，设备下部为焊接或型材组合式机架，四根支腿承担整机载荷，底部设置可调脚杯，用于现场安装时补偿地面不平并调整整机水平。机架中部设有横向连接梁和下部支撑框架，既提高支腿间的抗扭刚度，也为电气控制、气动元件或检修空间预留位置。台面高度需要结合现场输送线高度确定，设计时应保证纸箱进出方向无台阶、无明显干涉，箱体底面在输送过程中保持稳定支撑。

　　输送部分以辊道或带式输送为核心，台面两侧布置导向结构，使纸箱在进入封箱区域前保持居中。对于尺寸变化较大的生产线，导向宽度通常需要具备调节能力，可通过手轮、丝杆、锁紧手柄或滑槽结构实现。纸箱在输送过程中不宜出现偏摆，否则会造成折盖不到位、胶带贴偏或封箱边缘起皱。建模时需要重点表达输送辊间距、侧导向高度、驱动端位置以及维护拆装空间，避免后续工程出图时遗漏链条、电机、张紧机构等细节。

　　折盖机构位于设备上部，是保证纸箱上盖顺利闭合的关键区域。其工作逻辑是利用纸箱向前运动，通过固定或可调导向件使左右页盖逐步向内弯折，再由上压导向结构使前后盖保持闭合状态。该部分对进入纸箱的高度、盖页长度和箱体刚度较为敏感，若纸箱变形严重或盖页压线不清晰，容易出现卡箱。实际设计中，折盖导向件多采用平滑过渡形状，减少尖角对纸板的刮擦；高度方向应保留调整量，以适应不同箱高。

　　胶带封箱单元布置在台面上方，包含胶带卷安装轴、导向辊、贴带轮、切断部件、压刷或压辊等结构。胶带卷通过中心轴支撑，换卷时需要方便取出和锁紧；胶带经过导向路径后贴合在纸箱中缝位置，箱体通过时由压合部件将胶带压实，离开工位后完成切断。模型中胶带卷位于设备上部显眼位置，周边结构应保证装卷、穿带和日常清理的操作空间。封箱质量取决于贴带压力、胶带张力、切断位置以及纸箱通过速度之间的匹配，压力过小会导致胶带翘起，压力过大则可能压软箱体或增加输送阻力。

　　设备顶部设置三色警示灯，用于反映运行、待机、故障等状态。该元件虽不属于核心执行机构，但在自动化产线中具有明显的人机提示作用。电气控制箱或操作按钮区域可布置在机架侧部，接线时应远离胶带切割和纸箱摩擦区域，并考虑检修门开启方向。若设备用于多规格纸箱频繁换型，调节机构的刻度、锁紧方式和操作人员可达性需要在结构设计阶段同步考虑。

　　外形尺寸方面，此类设备的长度主要由进料导向、折盖区、封箱区和出料稳定段共同决定；宽度取决于侧导向调节范围、机架外伸件以及驱动机构布置；高度则包含支腿、台面、上部胶带架和警示灯。安装边界不能只按设备本体投影考虑，还应预留侧面换带、手轮调节、电控检修、纸箱偏斜取出以及输送线对接空间。设备就位后，脚杯支撑范围应落在坚实地面上，整机不宜出现悬臂晃动；多台设备连线时，输送面高度、中心线和导向宽度应统一。

　　从三维建模角度看，该装置适合按机架组件、输送组件、侧导向组件、折盖组件、胶带封箱组件、电气附件等分层次建立。运动关系上，应关注纸箱通过路径与固定导向件之间的间隙，检查胶带架开合、胶带卷更换、维护工具操作以及紧固件拆装是否存在干涉。钣金折弯件、焊接机架、辊筒、可调脚杯、锁紧手柄和标准件应分别建立明细，便于后续生成工程图、BOM和加工件清单。整体结构不以复杂曲面为重点，而强调工位逻辑、可调范围、输送稳定性和现场安装边界，是包装生产线中典型的专用自动化封箱设备。
