倾斜式螺旋上料输送设备结构设计

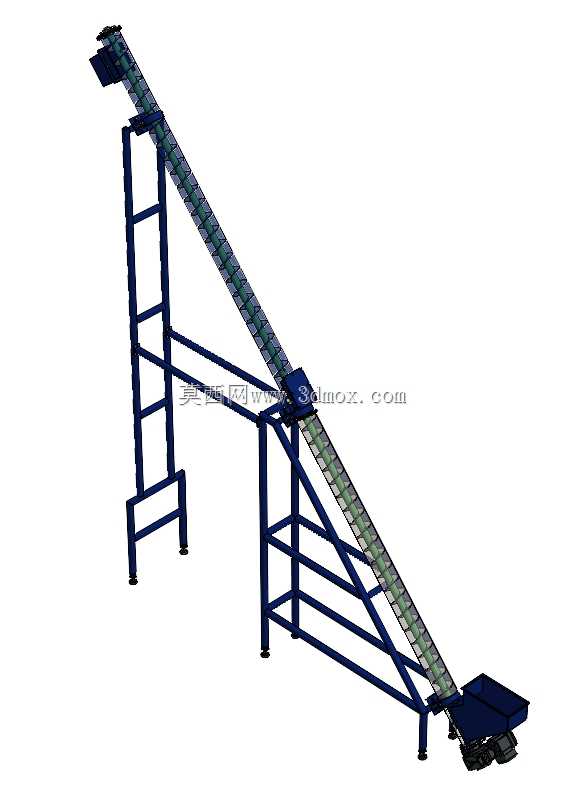

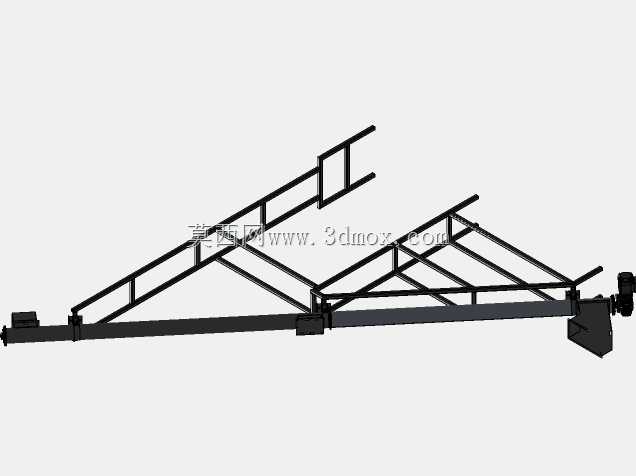

　　该倾斜布置的螺旋输送结构，主要面向散状颗粒、粉状物料的连续上料作业场景，常见于粮食加工、建材配料、化工粉体输送、废旧塑料破碎后输送等生产环节，可完成低位料堆到高位受料设备之间的物料提升转运，替代传统人工上料或斗式提升的部分作业场景，适配场地存在高度差、需要斜向跨工位输送的生产线布局。设备整体采用倾斜架设的结构形式，底部设置接料料斗，可承接上游设备出料或者人工投料的物料，槽体内部布置连续螺旋叶片轴，通过轴体旋转带动叶片推送物料沿槽体向上移动，顶端设置出料口，可直接对接下游料仓、筛分设备或者加工主机的进料口。机架部分采用型钢焊接成型的桁架结构，根据输送倾角和提升高度设置多组支撑立柱，斜向段设置横向连接撑保证整体刚性，

　　底部支脚预留安装孔位，可通过膨胀螺栓固定在水泥地面，避免设备运行过程中出现晃动偏移。设计过程中优先考虑物料输送过程中的卡滞问题，螺旋叶片与槽体内壁预留均匀间隙，适配粒径在10mm以下的散料输送，避免大颗粒物料卡入叶片与槽壁之间造成负载骤增；槽体采用分段式法兰连接结构，可根据实际输送长度需求调整拼接段数，适配不同场地的输送距离要求；驱动端布置在设备顶端位置，可降低螺旋轴的径向受力，延长轴承部件的使用寿命，同时避免粉料进入驱动端造成电机损坏。安装时需要注意设备倾角不宜超过设备设计的临界角度，避免物料因重力出现下滑回料的问题，进料口位置需设置格栅，防止大块异物进入槽体造成螺旋叶片变形损坏，设备两侧预留检修空间，

　　方便后期对螺旋叶片磨损情况进行检查、更换易损部件。整体结构无多余复杂构件，受力路径清晰，支撑结构的斜撑布置充分考虑了满载状态下的机架挠度变形，可保证长时间连续运行下的结构稳定性，槽体上盖可根据使用需求选择密封式结构，减少粉状物料输送过程中的扬尘外溢，适配有环保要求的生产车间使用。
