立式摇臂钻床三维结构设计模型

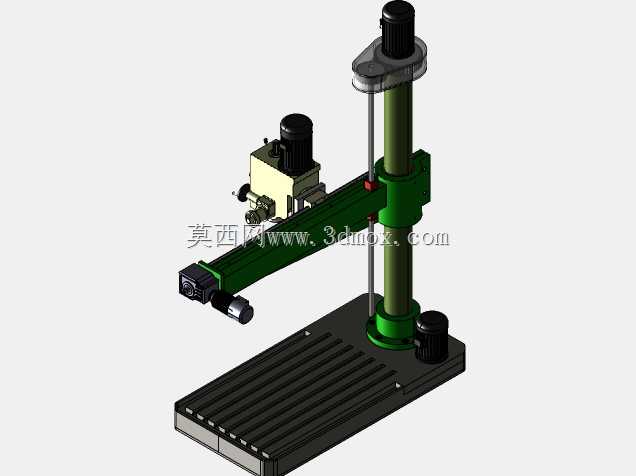

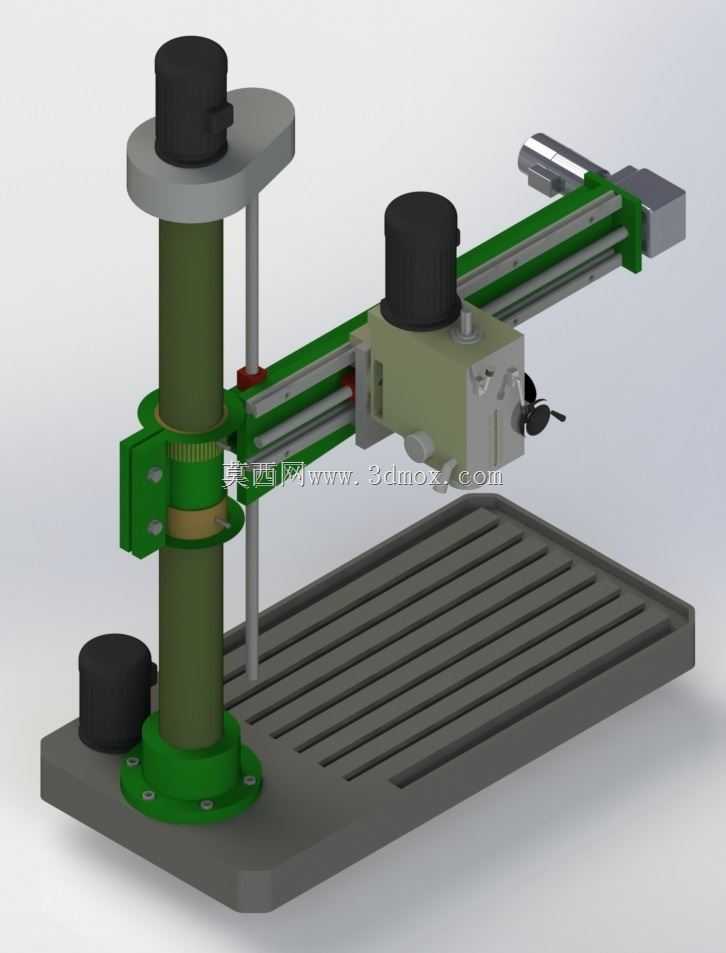

　　这款摇臂钻的三维结构完整还原了实体设备的运动逻辑与装配关系，在机加工车间的孔加工工序中，这类设备承担着大中型工件的钻孔、扩孔、铰孔、攻丝及锪平面作业，尤其适配单件、小批量生产场景下的多工位孔系加工，无需频繁挪动重型工件，仅通过调整摇臂与主轴箱位置即可对准加工点位，大幅降低工件装夹找正的辅助工时。从结构设计逻辑来看，模型完整呈现了底座、立柱、摇臂、主轴箱、进给机构五大核心总成的装配关系：底部带T型槽的铸铁底座承担整机承重与工件装夹基准功能，T型槽的间距、槽宽尺寸按照通用机床夹具安装标准设计，可适配标准压板、平口钳、回转工作台等常用工装的安装边界，底座台面的平面度、立柱安装孔的同轴度公差在建模时按照实体设备的精度要求做了对应约束，

　　保证后续工程图导出时可直接作为公差标注参考。立柱采用内外双柱结构设计，内柱固定于底座中心，外柱可绕内柱做360度回转，摇臂通过升降夹紧机构套装在外柱上，既可以沿立柱轴向做上下升降运动调整作业高度，也能随外柱同步回转覆盖不同径向范围的加工区域，模型中还原了摇臂与立柱配合的导轨面结构、夹紧机构的楔形锁紧原理，在实际作业中，当摇臂调整到目标高度与回转角度后，夹紧机构会锁死摇臂与立柱的相对位置，避免加工过程中出现振动位移影响孔位精度。主轴箱部分集成了主传动系统、进给传动系统与操作机构，模型中呈现了主轴箱沿摇臂水平导轨移动的导向结构，主轴的垂直进给行程、主轴端面到底座台面的最大最小距离都按照通用摇臂钻的参数范围做了等比例还原，

　　主轴端部的锥孔结构按照标准莫氏锥度设计，可适配不同规格的钻头、铰刀、丝锥等刀具，主轴箱上的操作手柄、进给手轮、变速操纵机构的位置都符合人机工程学要求，操作人员站在设备正面即可完成所有调整操作，无需频繁移位。在建模过程中，各运动副的配合关系做了准确约束：摇臂升降的直线运动副、外柱回转的旋转运动副、主轴箱水平移动的直线运动副、主轴进给的直线运动副与旋转运动副都保留了正确的运动自由度，可直接用于运动仿真演示，验证各部件在极限位置是否存在干涉，比如摇臂降到最低位置时主轴箱与底座的安全间隙、主轴箱移到摇臂最外端时的重心稳定性、回转过程中与周边设备的安全距离等，这些安装边界的还原可以帮助车间布局设计人员提前规划设备安装空间，

　　预留足够的操作与维护通道。从实际加工场景适配性来看，这类摇臂钻相较于立式钻床的核心优势是加工范围灵活，对于箱体类、机架类、大型法兰类等重量大、找正困难的工件，一次装夹即可完成所有面上的孔系加工，避免多次装夹带来的定位误差，模型中各部件的外形尺寸比例、连接法兰的安装孔位、电机等外购件的安装接口都按照通用工业标准设计，可直接用于设备改造、教学演示、虚拟调试等场景，结构设计时充分考虑了日常维护的便利性，立柱顶部的升降减速机构、主轴箱的润滑点、夹紧机构的调整螺钉位置都预留了足够的操作空间，方便后期设备保养与故障维修。
