3500kg载重双柱液压汽车举升设备结构

　　在商用车与乘用车维保作业场景中，地面安装式双柱液压举升设备是一类核心作业工装，区别于地藏式举升设备的基坑施工要求，这款额定承载3500kg的液压举升结构可直接在硬化混凝土地面完成锚固安装，适配多数二类以上汽修门店、快保连锁站点的工位布局需求，无需对现有车间地面做大规模改造，安装边界仅需预留立柱周边1.2米以上操作空间，即可覆盖常规家用轿车、轻型商用MPV、小型SUV的举升作业需求。

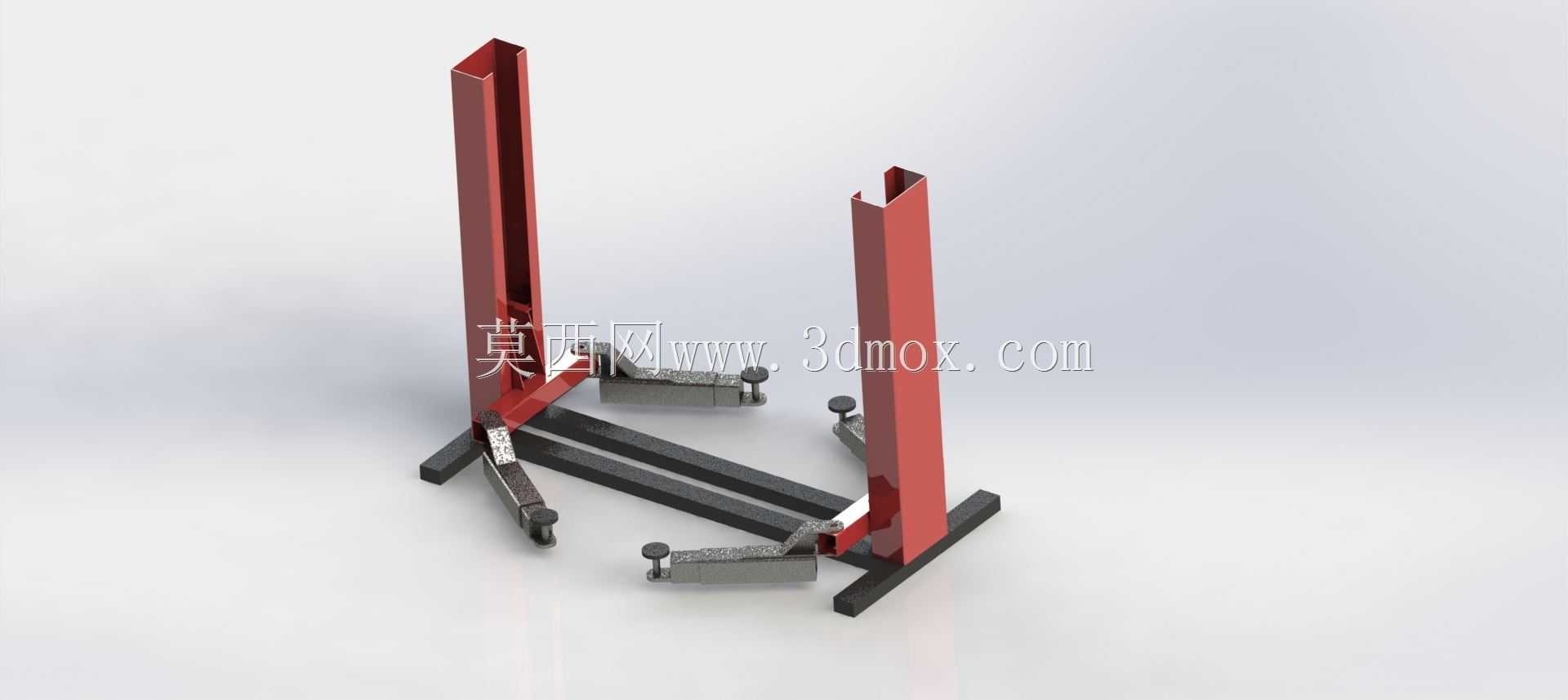

　　从结构设计逻辑来看，该设备采用对称式双立柱承载布局，两根主立柱采用加厚矩形型钢焊接成型，内部嵌套可沿导轨上下滑动的滑台总成，滑台与举升托架之间通过可调式连接臂铰接，连接臂可绕铰接点做水平方向的角度调整，同时臂身设置多档定位孔位，可根据不同车辆的底盘支撑点位置调整托臂伸出长度，托臂末端配置高度可调的橡胶支撑垫，避免举升过程中刚性接触损伤车辆底盘钣金或底盘管路。液压驱动单元内置在单侧立柱的底部腔体内，通过高压油路连接两立柱内部的举升油缸，配合钢索同步机构保证两侧滑台的升降位移偏差控制在5mm以内，避免举升过程中车辆出现倾斜侧翻风险，设备的机械安全锁止机构采用齿条棘爪结构，举升过程中棘爪可沿齿条自动滑过，当举升停止或液压系统失压时，棘爪自动卡入齿条齿槽实现机械锁止，锁止档位间隔约100mm，可满足不同维保作业的高度停靠需求。

　　设备的底座采用H型钢拼接成水平框架结构，两根立柱垂直焊接在底座框架的两端，底座与地面的连接采用8颗M16膨胀螺栓锚固，要求地面混凝土厚度不低于200mm，抗压强度不低于C25，避免长期承重后地面出现沉降导致立柱垂直度偏移。立柱总高度约2.8米，举升最大行程约1.8米，最低举升高度仅110mm，可适配底盘较低的运动型轿车，无需额外加装辅助垫块即可完成托举。液压系统额定工作压力16MPa，配置溢流阀做过载保护，当承载重量超过额定值10%时溢流阀自动开启泄压，避免油缸超压损坏，同时油路系统配置防爆阀，若高压油管出现意外破裂，防爆阀可瞬间锁止油路，防止滑台快速下坠。

　　在实际维保作业中，该设备可覆盖车辆换油保养、底盘检查、轮胎更换、制动系统维修、悬架部件更换、排气系统检修等绝大多数常规汽修作业场景，相比剪式举升机，双柱结构的底部空间无遮挡，维修人员可在车辆下方自由移动操作，无需避让底部的剪臂结构，作业便利性更强；相比四柱举升机，双柱设备的占地面积更小，单工位仅需约4平米的安装空间，且无需配套上车坡道，车辆可直接驶入工位完成定位。设计过程中针对托臂的受力做了有限元校核，在额定载荷下托臂的最大变形量不超过2mm，主立柱的抗弯强度满足1.5倍额定载荷下的安全系数要求，所有铰接销轴均采用40Cr调质处理，表面做镀硬铬处理提升耐磨性能，滑台与立柱导轨之间采用高分子耐磨滑块做滑动支撑，无需频繁加注润滑脂即可保证滑动顺畅，减少日常维护工作量。设备的操作控制单元设置在立柱侧面的人体工程学高度位置，配置上升、下降、锁止释放三个操作按钮，操作逻辑简单，新入职的维保人员仅需简单培训即可独立操作，同时设备两侧均配置紧急停止按钮，出现异常情况时可一键切断动力输出，保障作业安全。
