GMAM Garratt铰接式蒸汽机车结构设计

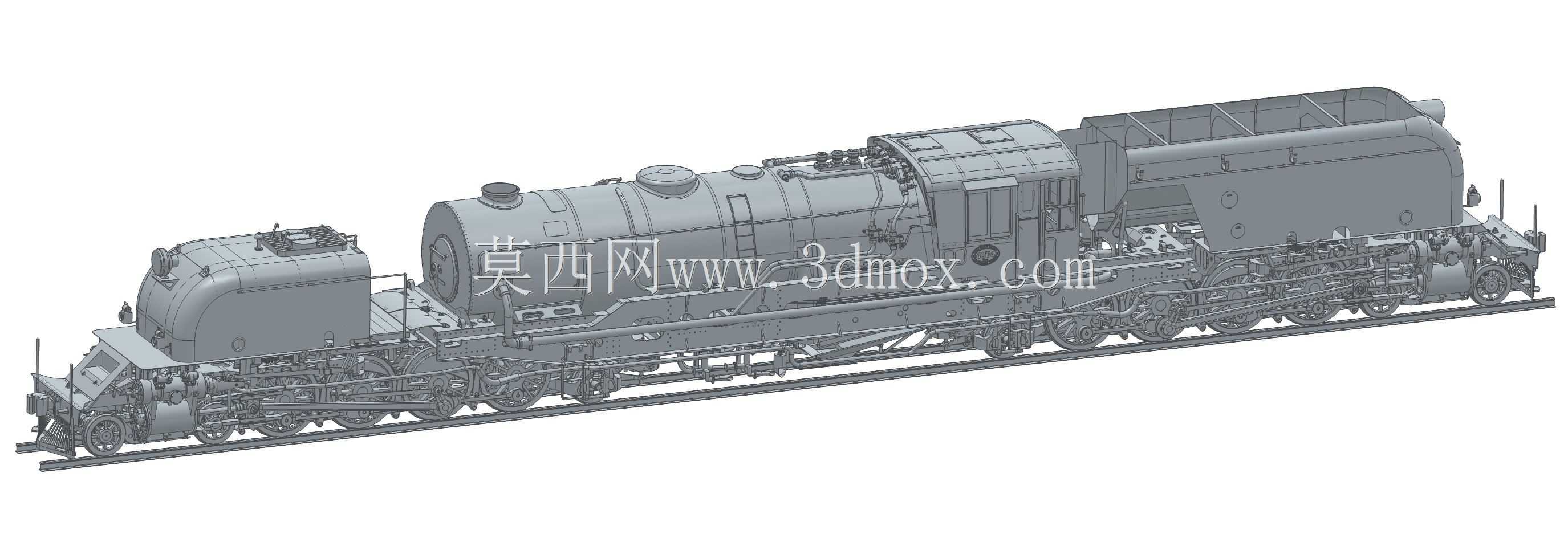

　　该铰接式蒸汽机车的三维结构设计，核心围绕大坡度、小曲线半径的山区干线铁路重载运输需求展开，区别于传统单锅炉刚性车架蒸汽机车，采用双端走行部架承中部锅炉的铰接布局，从根本上解决了大轴距机车通过小半径曲线时的轮轨磨耗超限问题。从实际线路运用场景来看，这类铰接式蒸汽机车多用于山地林区、矿区的长距离大宗货物牵引，无需中途补机加挂即可在千分之二十以上的连续坡道上牵引千吨级货运编组，在非电气化铁路的干线运输场景中曾承担核心运力角色。

　　从功能结构拆分来看，中部锅炉总成采用大烟管与火管组合的换热结构，外置汽包与安全阀组沿锅炉纵向中心线对称布置，锅炉底部的灰箱与排渣机构预留了线路运行中的清灰操作空间，司机室设置在锅炉后端靠近煤水车的一侧，操控管路沿锅炉侧部的走台板下方排布，既规避了锅炉高温区域的热辐射影响，也方便司乘人员在运行中巡检管路与阀组状态。两端的走行部总成采用独立的铰接构架，每端走行部集成了动轮组、导轮转向架与汽缸活塞机构，蒸汽通过中部锅炉引出的铰接管路输送至两端汽缸，驱动连杆机构带动动轮转动，这种双端驱动的布局让整车黏着重量利用率较传统蒸汽机车提升近四成，重载启动时不易发生轮对空转。

　　建模过程中针对走行部的连杆运动间隙做了适配性结构处理，考虑到早期二维设计平台的螺旋曲面建模局限，悬挂系统的螺旋弹簧采用等效环形结构做功能示意，既保证了整车装配结构的完整性，也清晰呈现了一系悬挂与构架之间的安装定位关系。轮对与钢轨的接触位置严格按照标准轨距的安装边界设定，两侧轮缘内侧距预留了标准规定的窜动间隙，转向架构架与中部锅炉的铰接销轴位置，经过反复调整确保整车通过小半径曲线时，两端走行部可相对中部锅炉自由偏转，不会发生构架与锅炉底部的结构干涉。

　　车体外部的走台板、扶手、砂箱以及照明灯具等附属结构，均按照实际机车的外部布局逐一还原，砂箱布置在每端走行部的动轮上方，撒砂管路直接对准轮轨接触点，可在雨雪天气或坡道启动时向轨面撒砂提升轮轨黏着力。锅炉前端的烟箱与排烟道采用密封结构设计，烟箱门的锁紧机构沿周向均匀布置，方便日常维护时打开清理烟管内的积灰。煤水车与后端走行部采用车钩连接，水柜与煤仓的容积匹配机车最大交路的燃料与水储备需求，车钩缓冲装置的安装位置符合铁路车辆的连挂边界，可与标准轨距的各类货运车辆实现正常连挂作业。

　　从安装边界维度校核，整车的横向最大宽度符合铁路机车车辆限界要求，顶部最高点距轨面的高度控制在标准限界范围内，可顺利通过沿线的隧道、接触网（若为后期改造线路）以及站台等固定设施，不会发生侵限问题。走行部的制动系统采用传统的蒸汽制动结构，制动缸通过杠杆机构带动闸瓦抱紧动轮踏面，制动杠杆的铰接点位置经过运动仿真验证，制动时闸瓦与轮对的接触面积均匀，不会出现偏磨现象。整车的管路排布沿车体纵向分层布置，蒸汽管路、制动管路与润滑管路相互独立，预留了足够的安装与检修操作空间，日常维护时无需大范围拆解周边结构即可完成管路更换与阀组检修作业。
