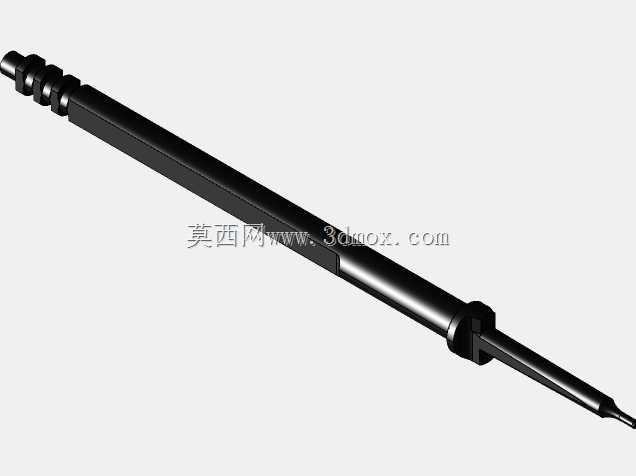

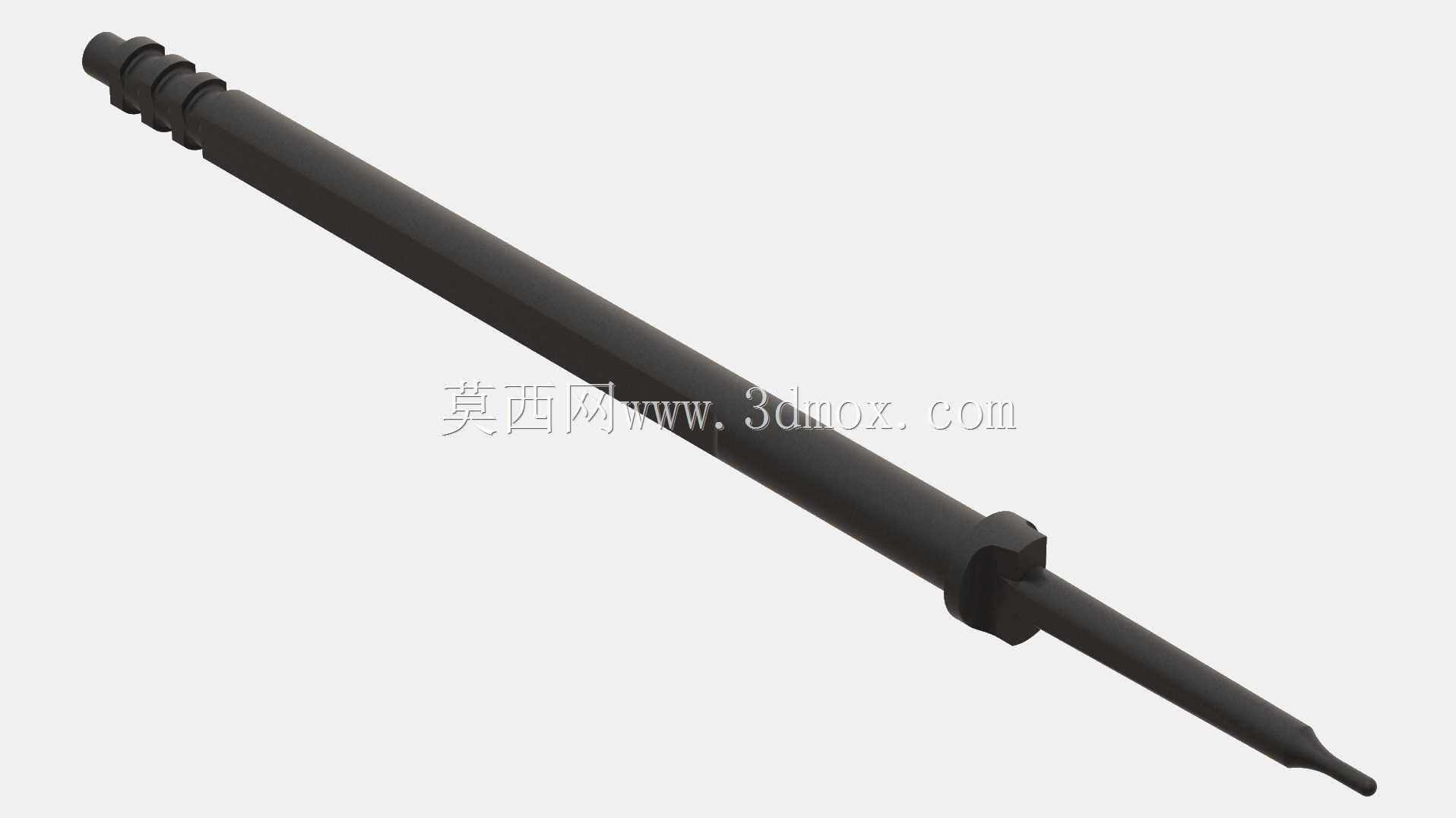

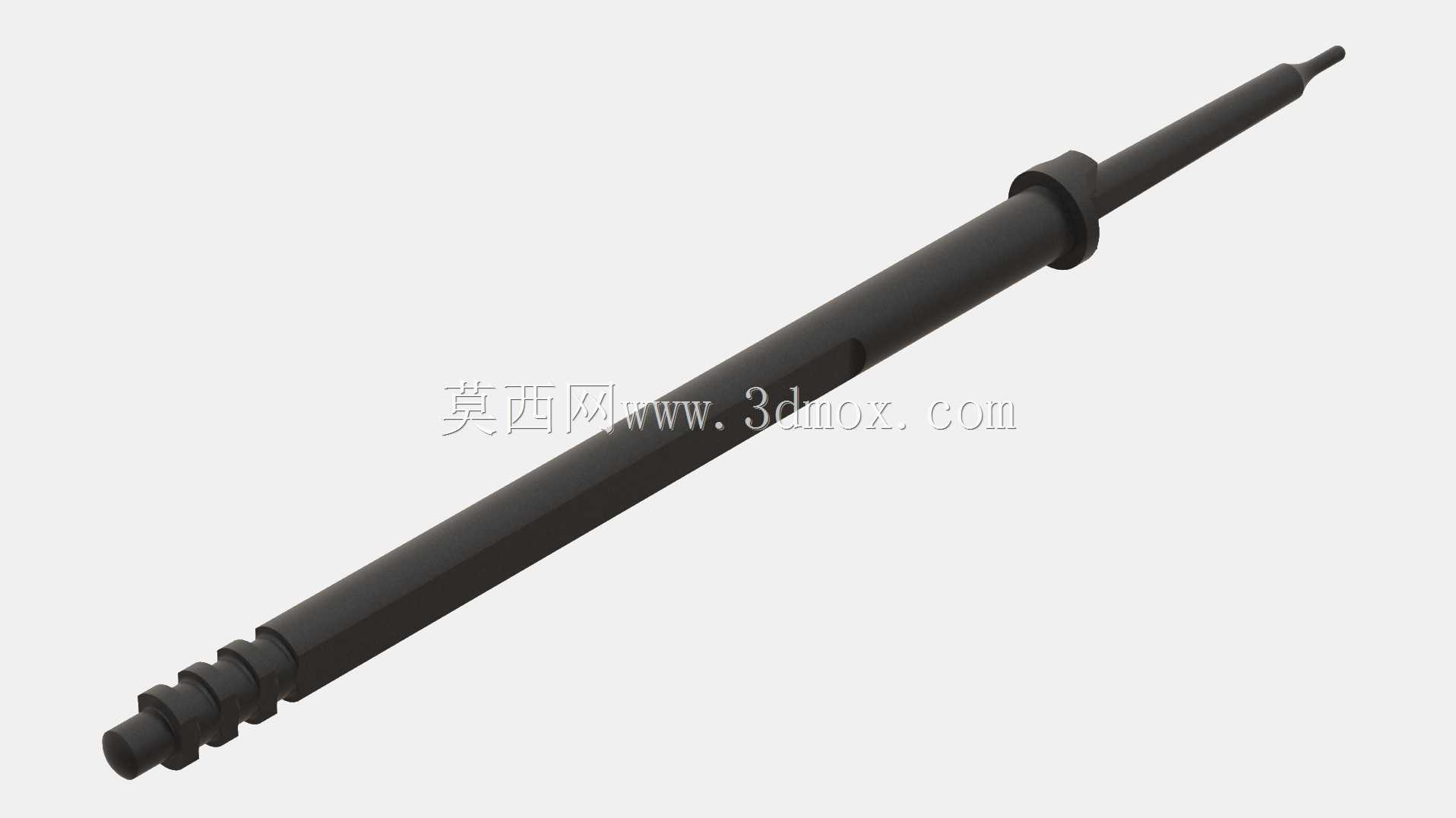

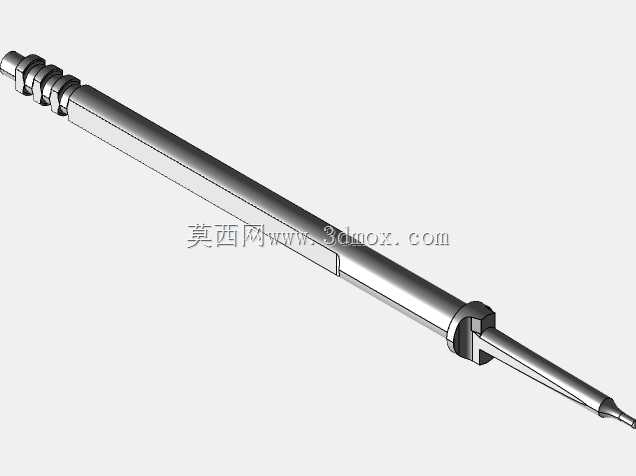

Kar98k步枪撞针结构三维数模

　　作为轻武器击发机构的核心执行零件，这款Kar98k步枪撞针的三维建模完全围绕栓动步枪的实际击发逻辑展开，所有结构尺寸均参考实物手工测绘完成，适配同系列枪机组件的装配公差要求。从实际应用场景来看，这类撞针零件主要配装于旋转后拉式枪机的栓动步枪，承担击发时撞击弹药底火、引燃发射药完成弹药击发的核心功能，是枪械击发链路中直接输出击发力的终端构件，其结构可靠性直接决定枪械的击发成功率与使用安全性。

　　从功能特性层面拆解，该撞针整体采用细长轴类结构布局，沿轴向依次设置击针尾定位段、枪机配合段、弹性让位段、击针尖工作段四个功能区段。尾部的多阶凸台结构用于与击针簧、枪机尾端的待击卡槽配合，在枪机旋转闭锁、待击状态下被阻铁挂住，扣动扳机后可在击针簧的弹力驱动下沿枪机内部的轴向导孔快速前冲；中部的环形凸台为击针限位结构，用于限制撞针的前冲行程，避免击针尖过度前伸击穿弹药底火造成炸膛风险，同时该凸台也可在枪机后座过程中带动撞针同步后退，完成待击状态的复位；前端的锥形击针尖经过尺寸收窄，端面为平面结构，直径匹配常规步枪弹底火的中心发火区域，确保撞击力集中作用于底火敏感区，同时避免尖锐针尖造成底火穿孔。

　　在设计思路上，建模过程完全遵循栓动步枪撞针的实际受力逻辑，首先确定撞针的整体轴向长度，确保其在枪机内部的活动行程匹配击针簧的压缩量与待击让位距离，避免出现行程不足导致击发无力、或是行程过大导致撞针突出弹膛端面的问题。各段轴径的设计充分考虑与枪机内部导孔的滑动配合间隙，间隙控制在0.02-0.05mm区间，既保证撞针往复运动的顺畅性，避免出现卡滞问题，又能限制撞针的径向晃动量，确保击针尖每次都能准确撞击底火中心位置。尾部的定位卡槽尺寸匹配原枪阻铁的挂接尺寸，保证待击状态下的挂接可靠性，不会出现滑机、早发等安全隐患。

　　从安装边界与外形尺寸来看，该撞针整体为细长回转体加局部凸台的结构，最大外径位于中部的限位凸台位置，整体长度适配Kar98k步枪枪机的内部轴向空间，安装时需从枪机前端装入导孔，尾部与击针簧、击针尾盖配合，前端击针尖正对弹膛尾部的底火通孔位置。建模过程中对各段的过渡圆角做了对应处理，避免应力集中导致撞针在反复冲击下出现断裂，尤其是击针尖与杆身的过渡位置，采用小角度锥面过渡，兼顾结构强度与击针尖的对中性。需要注意的是，由于测绘过程为手工测量，各配合位置的公差预留需结合实际枪机的尺寸做适配调整，若用于复刻实物加工，需根据实际装配间隙对轴径尺寸做微调，确保滑动顺畅且无过大旷量。

　　从结构设计的合理性角度看，这类撞针的细长杆身设计需要兼顾刚性与韧性，建模时保留了原结构的等强度设计思路，在非受力段适当缩减杆径以减轻运动件重量，提升击发时的响应速度，在受力较大的限位凸台、尾部卡槽位置适当增加结构厚度，承受击针簧的冲击力与阻铁的挂接载荷。击针尖的硬度要求较高，实际加工时通常会对前端位置做局部淬火处理，建模时单独区分了击针尖的工作段，方便后续工程出图时标注对应的热处理要求。
