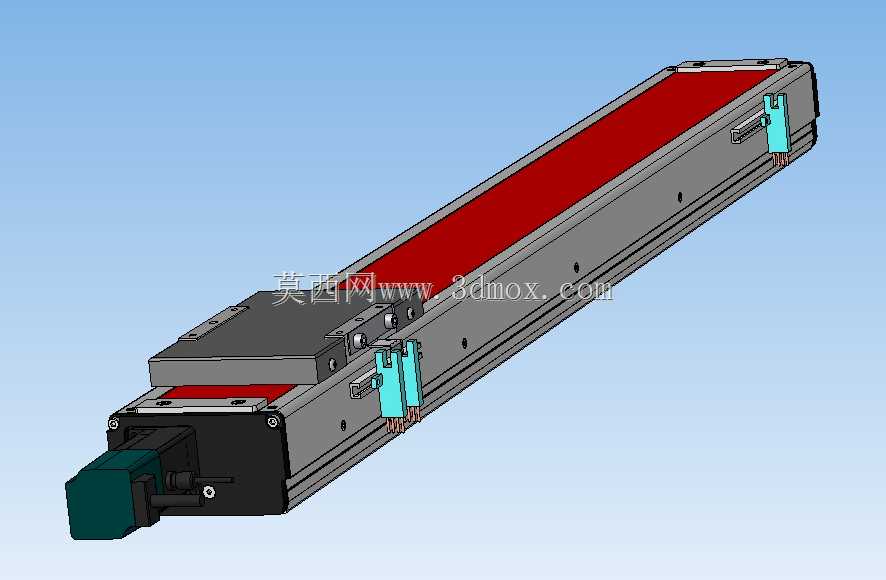

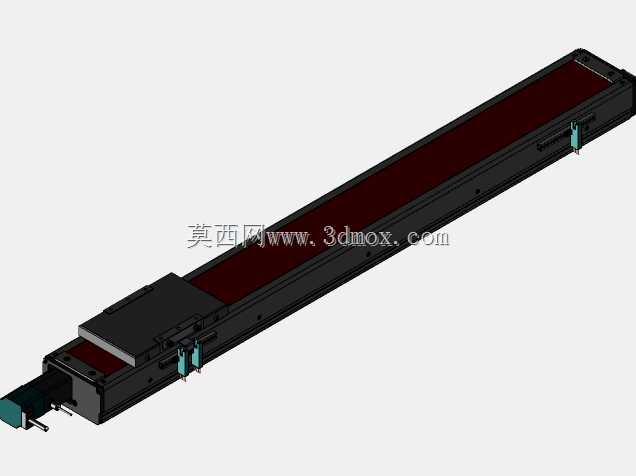

七百行程中央驱动线性运动滑台模组

　　在3C电子装配、光伏组件排版、小型工件上下料这类需要长行程精准往复位移的工位上，线性传动模组的选型往往要在行程冗余、安装空间、负载刚性之间反复权衡，这款700mm有效行程的中央驱动线性滑台，正是针对中等行程区间的紧凑安装需求设计的传动单元。不同于常见的侧装驱动布局，这款模组将驱动单元整合在滑台本体的端部中央位置，驱动输出轴与丝杆传动副保持同轴布置，从根源上抵消了侧装驱动带来的偏载力矩，在滑台满行程移动时，滑块的受力分布更均匀，不会因为单侧传动拉力导致导轨副出现偏磨，长期运行的精度保持性更有优势。从结构设计来看，模组主体采用封闭式铝型材基座，型材本体集成了直线导轨的安装基准面，上盖与两侧的密封挡边形成半封闭防护结构，

　　能阻挡车间环境里的浮尘、细小切屑落入导轨与丝杆传动区域，适配一般机加工、装配车间的使用环境，不需要额外加装复杂的外防护结构。滑台的移动滑块采用多安装孔位设计，端面与顶面都预留了标准螺纹安装孔，不管是立式安装抓取气缸、吸盘夹具，还是卧式安装推料挡块、检测传感器，都不需要额外加工转接板，能直接对接执行元件，减少装配环节的适配工作量。端部的驱动连接位采用标准止口设计，能直接匹配常用规格的伺服电机或步进电机，不需要额外定制电机转接法兰，传动端的联轴器采用抱紧式结构，装配时不需要复杂的对中调整，只要将电机轴插入联轴器抱紧锁紧即可完成驱动端装配，现场安装的调试门槛更低。在安装边界上，这款模组的本体截面宽度控制在紧凑区间，

　　700mm的有效行程对应的本体总长度略大于行程值，预留了端部的机械限位与驱动安装空间，安装时只需要在基座两端的固定孔位锁付螺栓即可完成主体固定，不需要在型材底部加工整条安装槽，小尺寸的设备台面也能完成布置。滑台的行程两端都设置了硬限位缓冲块，即使电控系统出现误信号，滑块移动到行程端部时也会被缓冲块承接，不会出现滑块脱轨或者撞坏驱动端的问题。传动副采用滚珠丝杆结构，配合预压处理的直线导轨，滑块移动时的反向间隙控制在极小范围内，在需要多点定位的工位上，重复定位精度能满足大部分中高精度装配、检测工序的要求。不同于敞开式的导轨丝杆组合，这款模组的密封钢带覆盖了型材上部的开口区域，滑块移动时钢带随动覆盖开口，即使在有少量切削液飞溅的工位，

　　也能避免液体渗入传动区域造成丝杆锈蚀、润滑脂流失。在实际应用场景里，这类中等行程的线性模组常被用在小型专机的工件移送工位，比如小零件的检测分选设备里，带动检测探头完成700mm范围内的多点检测；或者在包装工位上带动推板完成规整距离的物料推送；也可以多轴组合搭建小型直角坐标机械手，完成轻负载工件的上下料动作。设计时特意将润滑注油口设置在滑块侧面，日常维护时不需要拆开外防护，直接用注油枪就能给导轨和丝杆补充润滑脂，降低了后期运维的工作量。滑块侧面预留了感应片安装位，用户可以根据自己的工位需求在型材侧面加装槽型光电开关，设置原点、正负软限位的位置，不需要额外在模组外部焊接传感器安装支架，走线也可以顺着型材侧面的走线槽布置，整体外观更整洁，不会出现管线拖挂影响滑台移动的问题。模组的各零部件加工基准统一，基座的导轨安装面、丝杆轴承座安装位都采用一次装夹加工完成，装配时不需要反复刮研调整，就能保证导轨与丝杆的平行度，批量装配的一致性更好，在多台同规格设备配套时，备件互换性更强，不需要针对单台模组做单独的参数适配。
