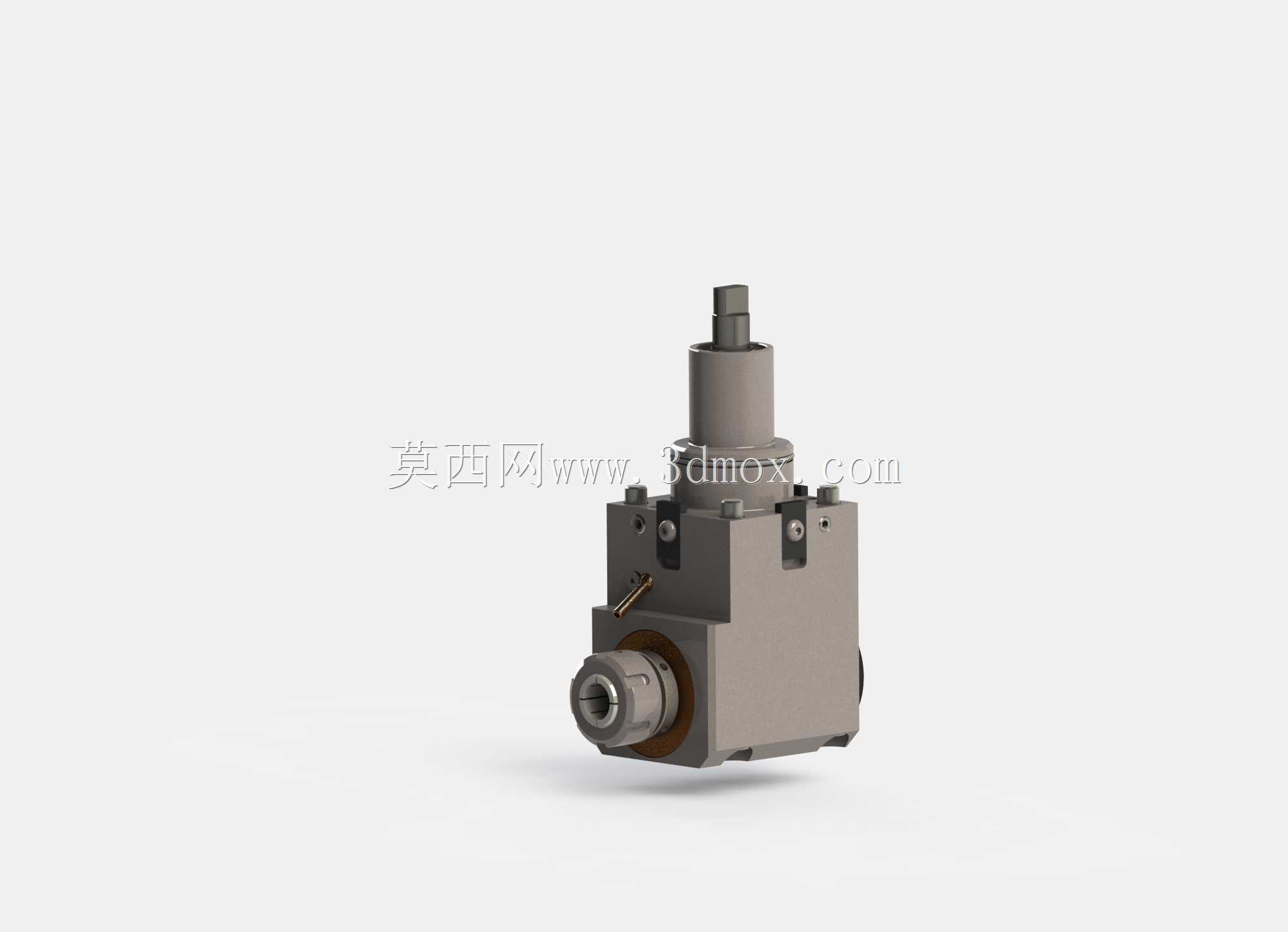

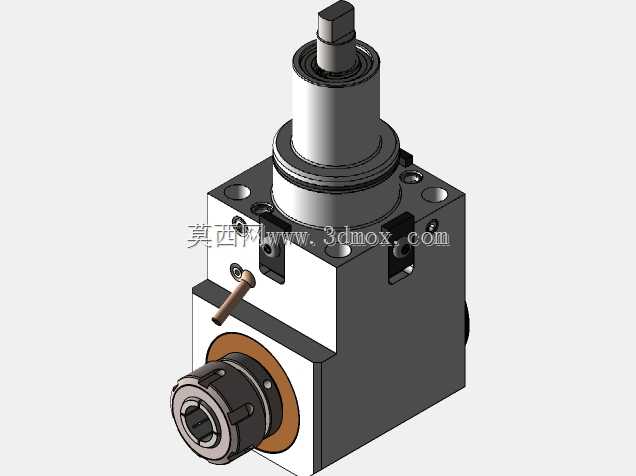

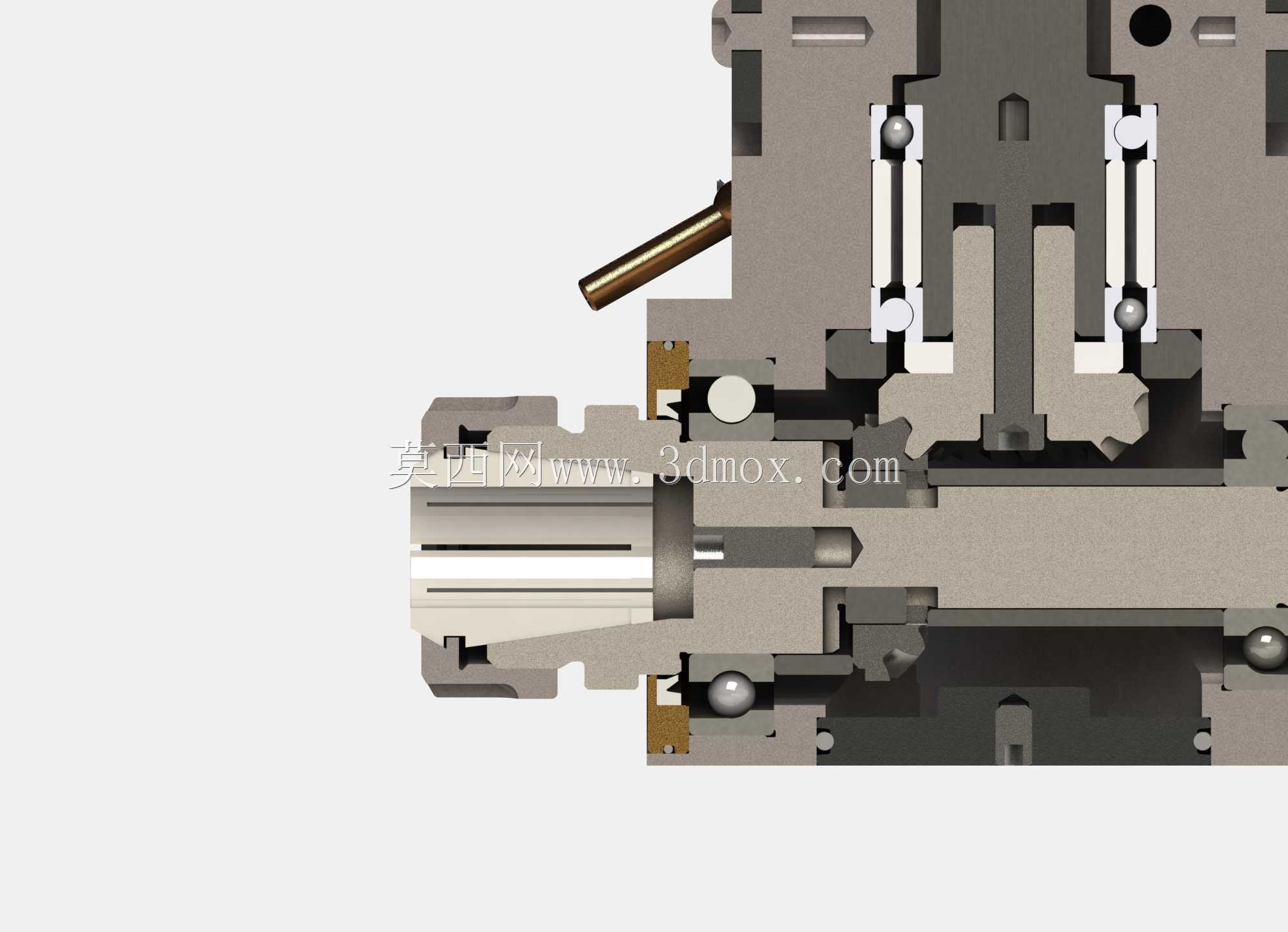

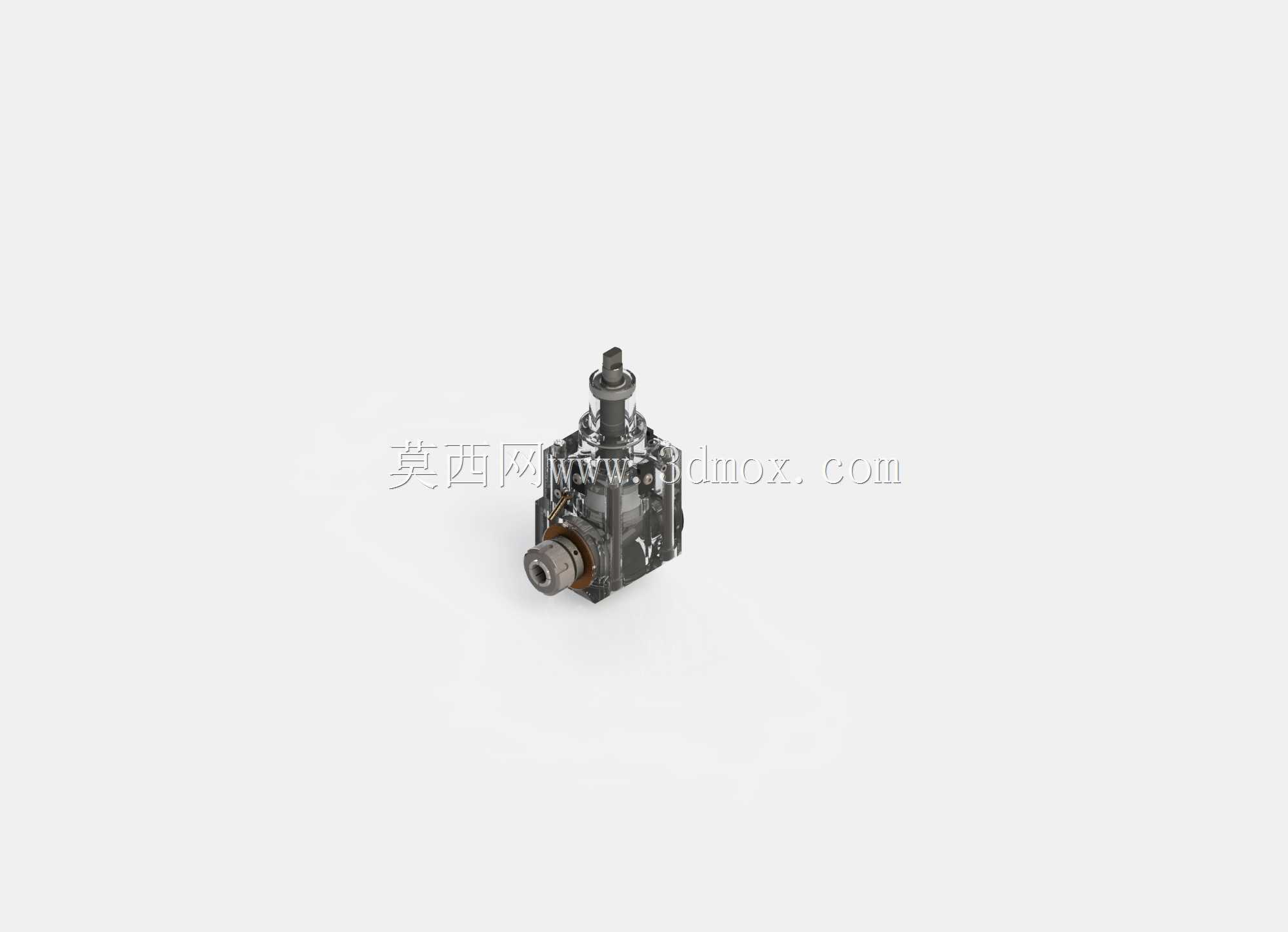

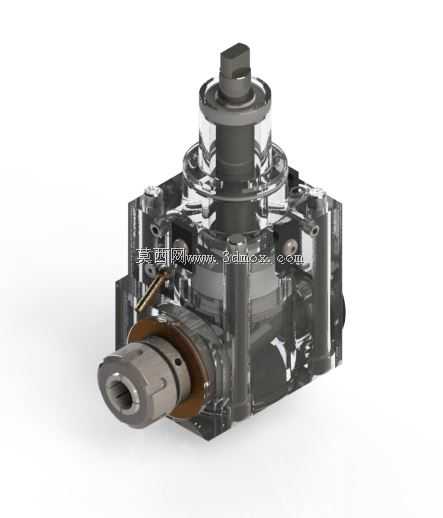

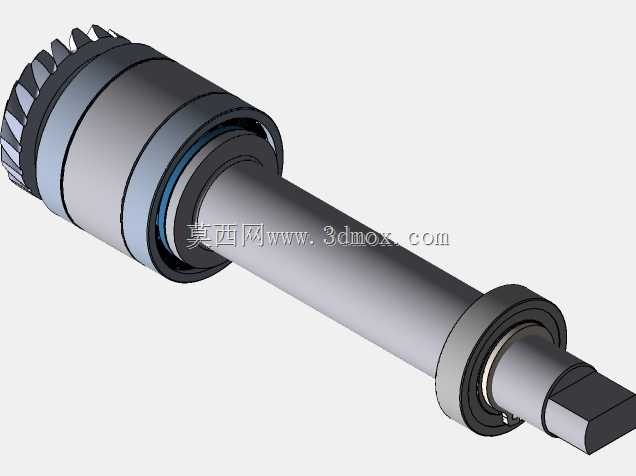

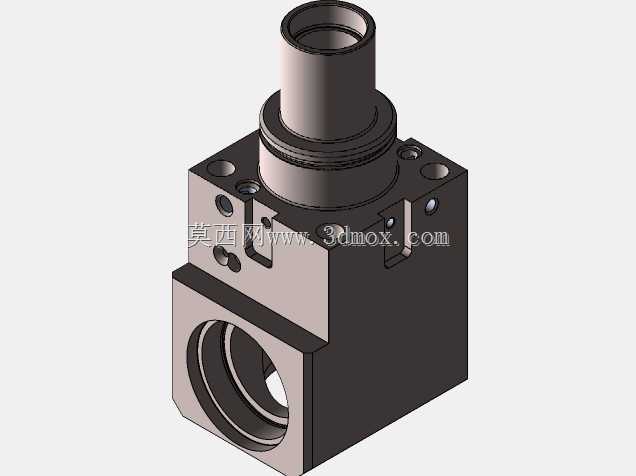

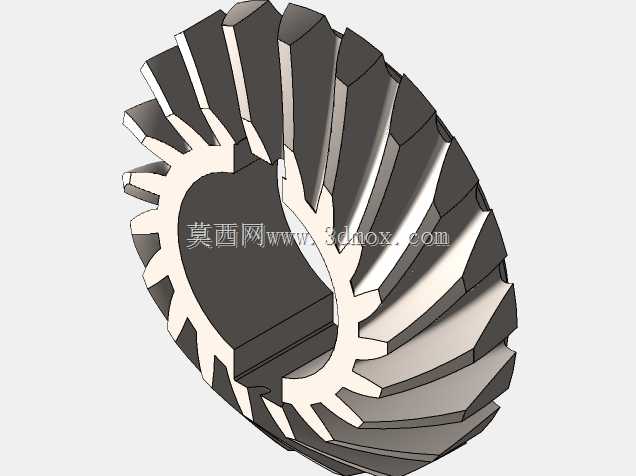

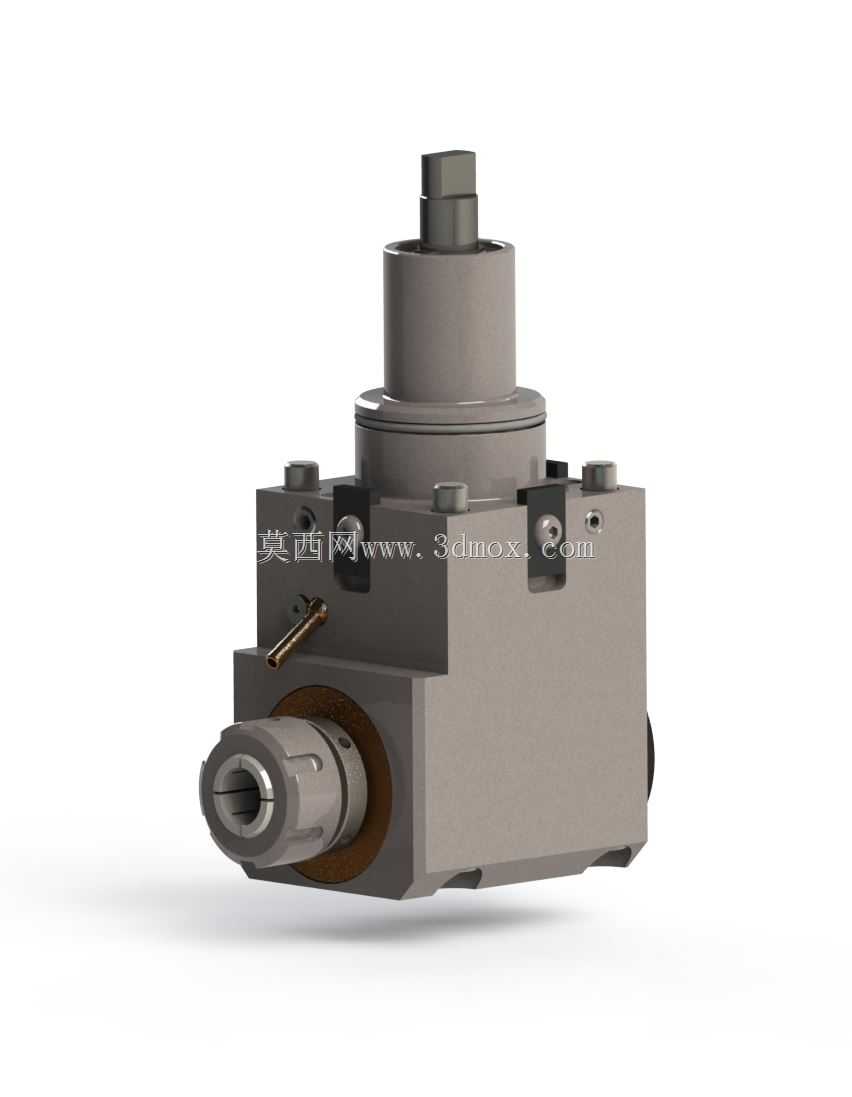

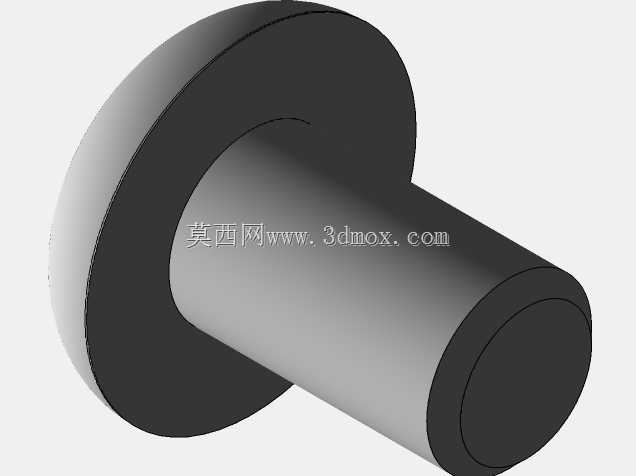

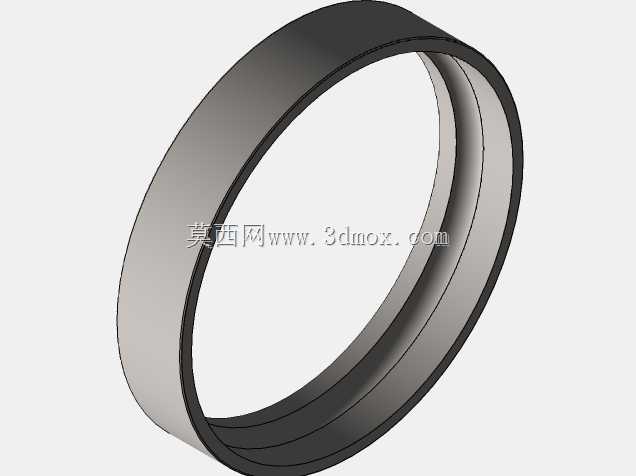

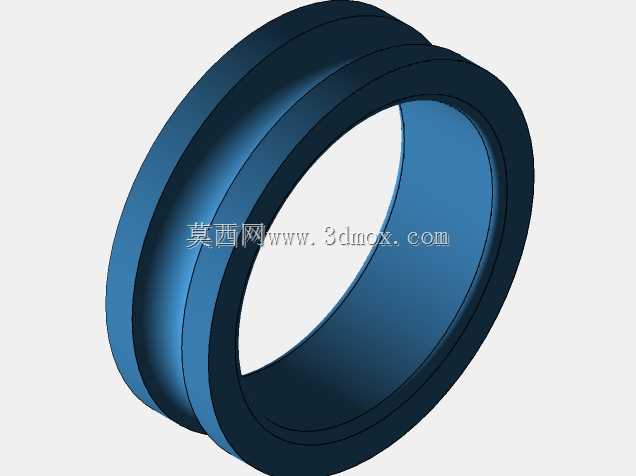

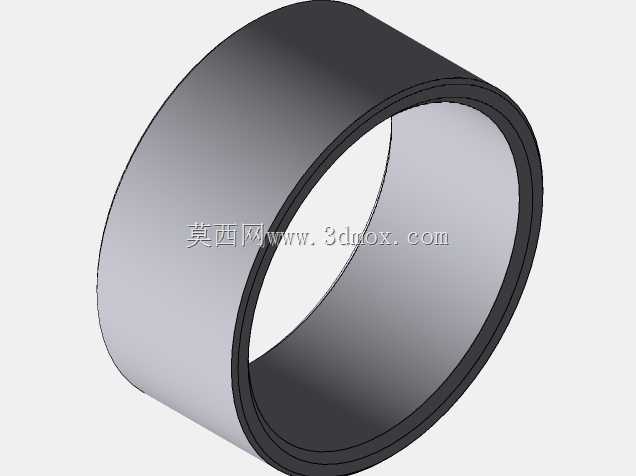

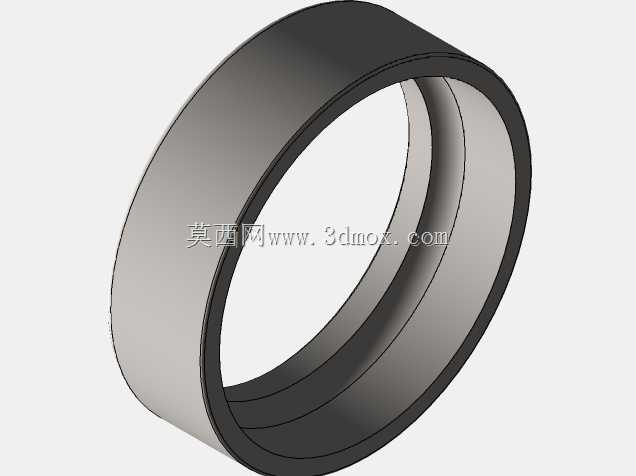

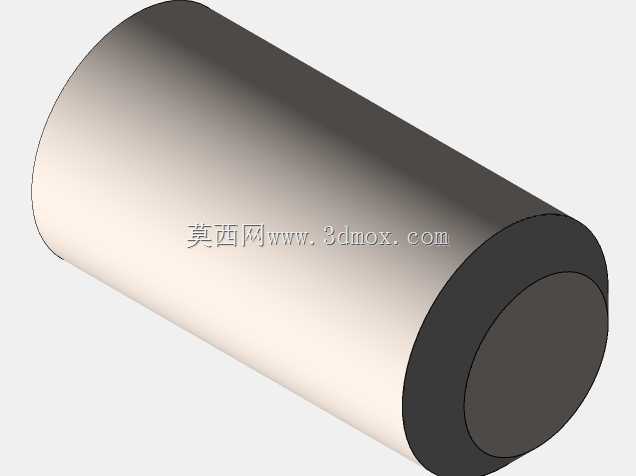

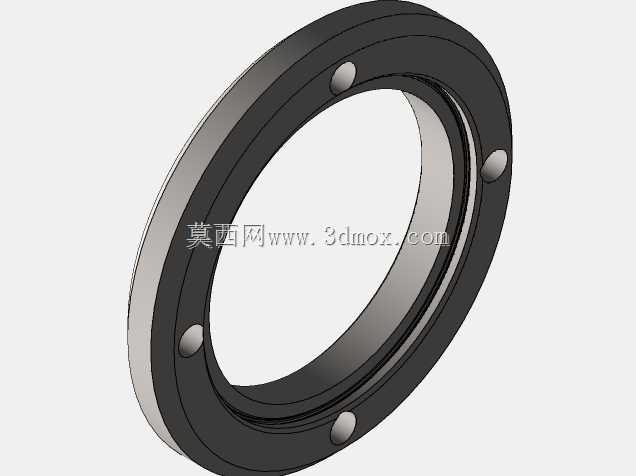

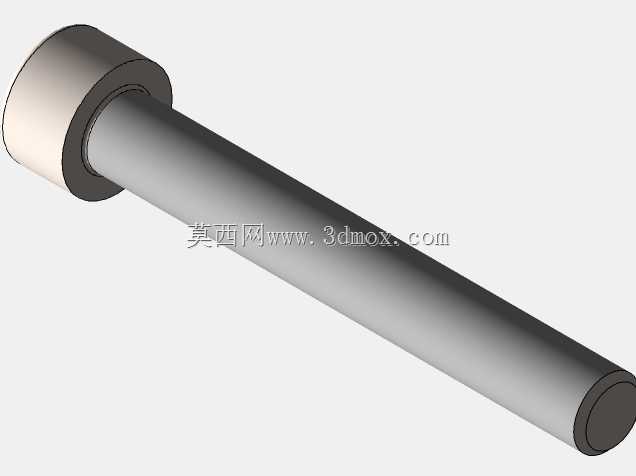

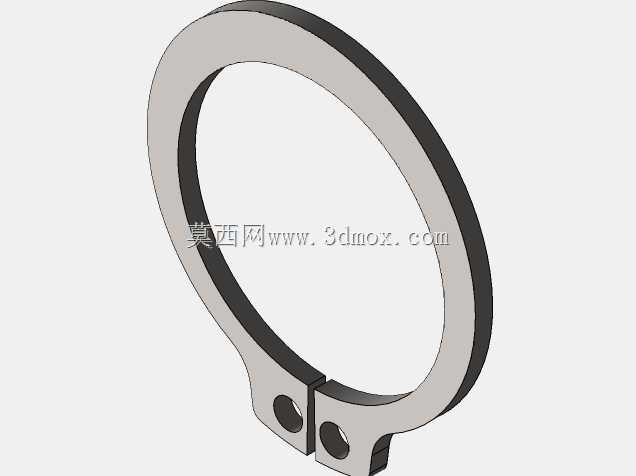

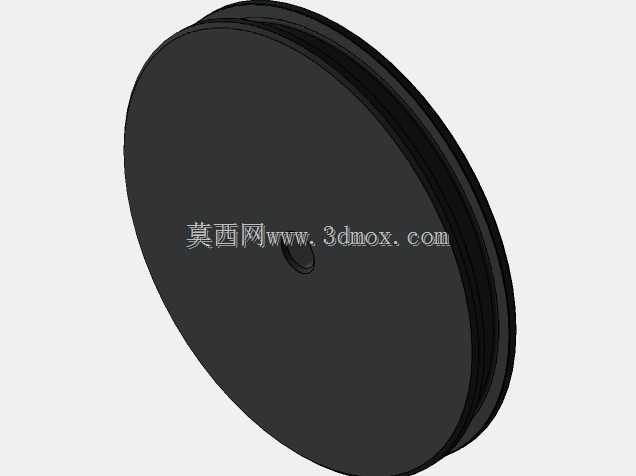

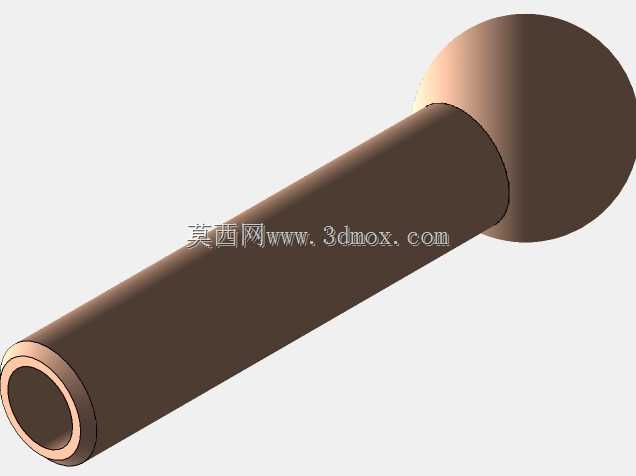

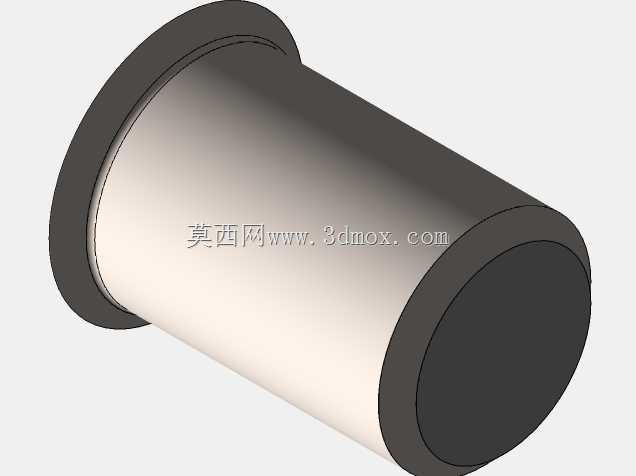

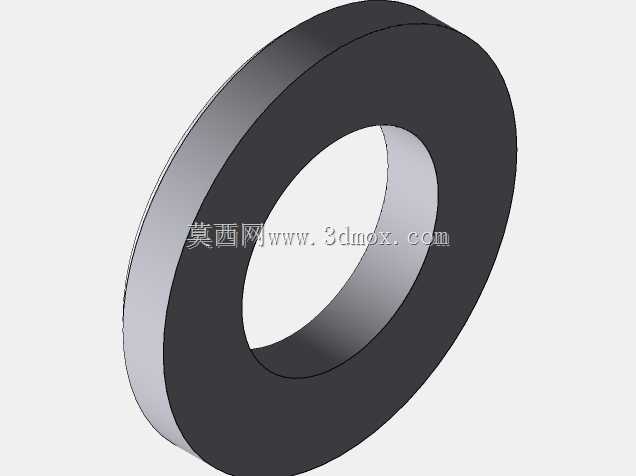

在数控加工产线的升级改造场景里,这类径向钻铣执行单元往往是解决异形件多工序加工痛点的核心部件,很多箱体类、轴类零件存在与主轴轴线不同轴的孔位、螺纹、小平面加工需求,如果每次都更换工件装夹角度或者转移到其他设备二次装夹,不仅会带来装夹定位误差,还会拉长单件加工节拍,难以适配批量零件的高效生产需求。这类径向执行单元的核心设计逻辑,就是在不改变工件原有装夹姿态、不额外增加机床主轴自由度的前提下,拓展机床的侧向加工能力,让单台数控机床可以在一次装夹流程内完成不同方向的钻、铣、攻丝工序,从根源上减少重复装夹带来的形位公差超差风险。从结构设计的角度来看,这类单元的壳体采用一体式箱型结构,内部通过精密齿轮组完成动力的90度转向传输,

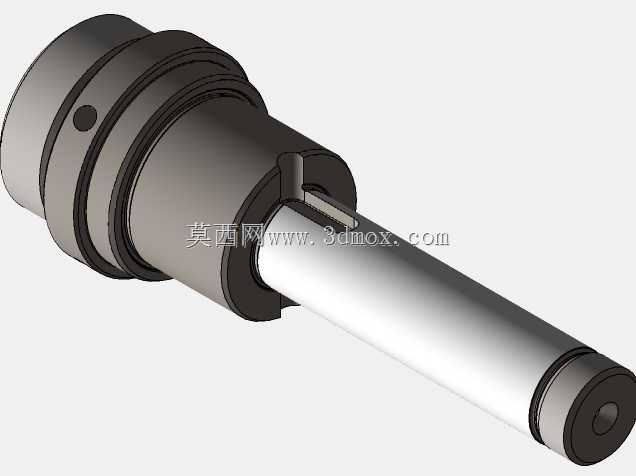

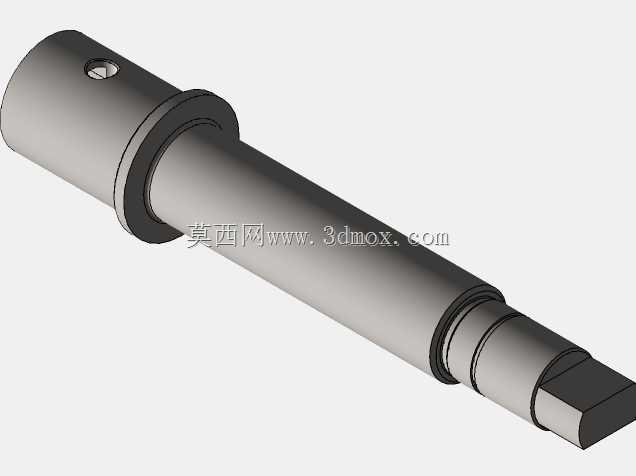

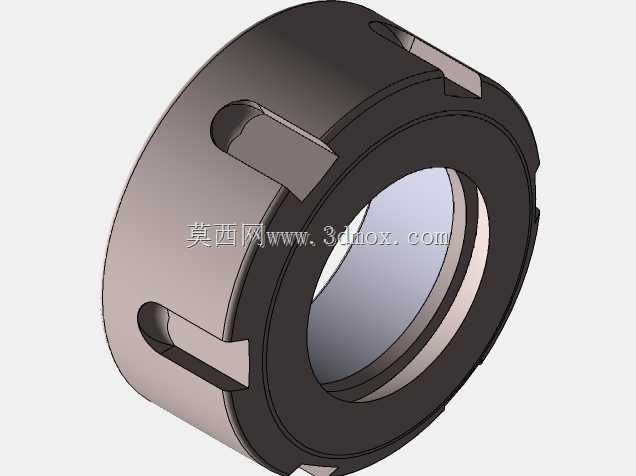

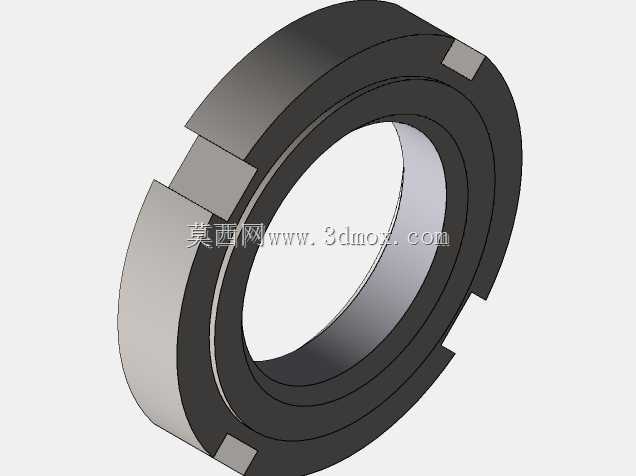

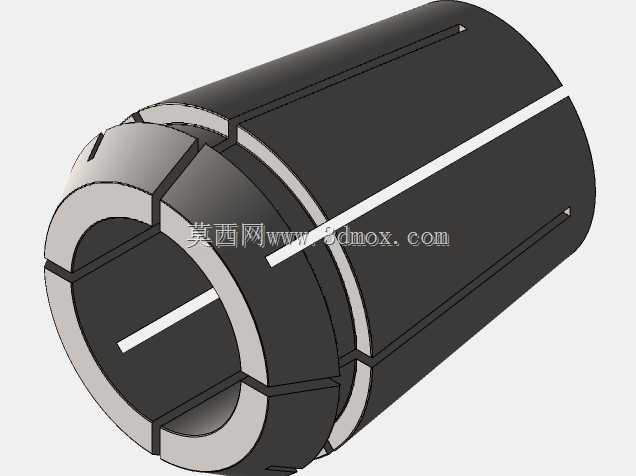

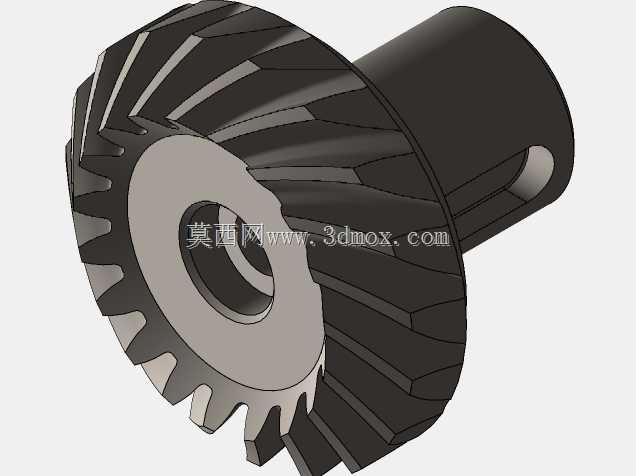

输入轴端可以直接对接机床主轴或者独立伺服驱动模块,输出端则适配标准的ER夹头或者专用刀具接口,能够装夹钻头、丝锥、小型铣刀等不同类型的切削刀具。设计过程中需要重点考量传动间隙的控制,齿轮副采用斜齿啮合结构,配合预紧调整机构,将反向传动间隙控制在0.01mm以内,避免攻丝、铣削过程中出现让刀、螺纹乱牙的问题。安装边界方面,这类单元的底座采用标准的机床附件安装接口,定位销孔与连接螺栓孔的位置公差严格按照机床附件通用标准设计,可以直接固定在机床工作台的T型槽上,或者搭配多工位动力刀架实现工位切换,整体外形的径向尺寸经过紧凑化优化,不会在加工过程中与工件、夹具发生运动干涉,输出端的刀具行程预留了足够的安全距离,

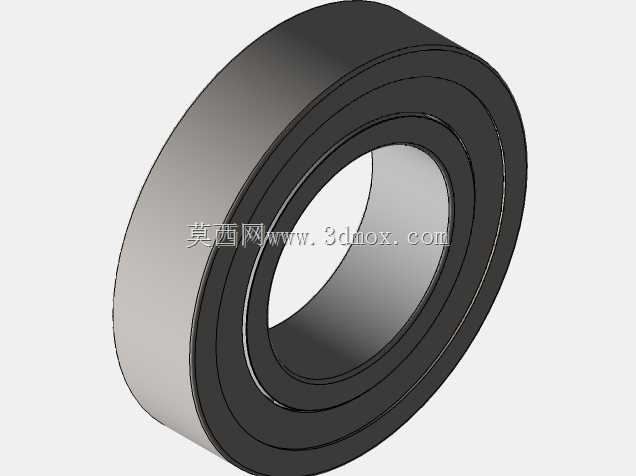

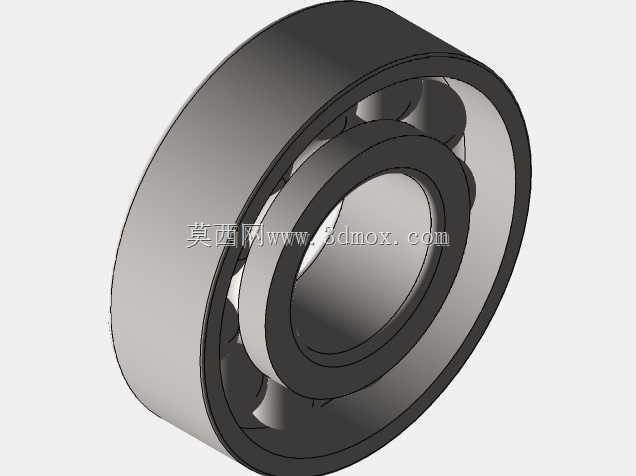

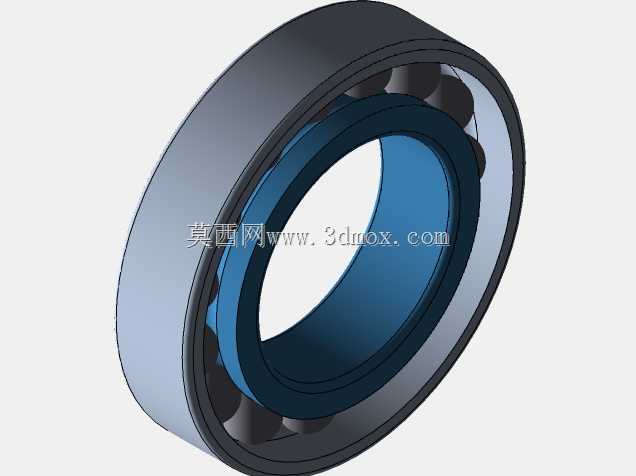

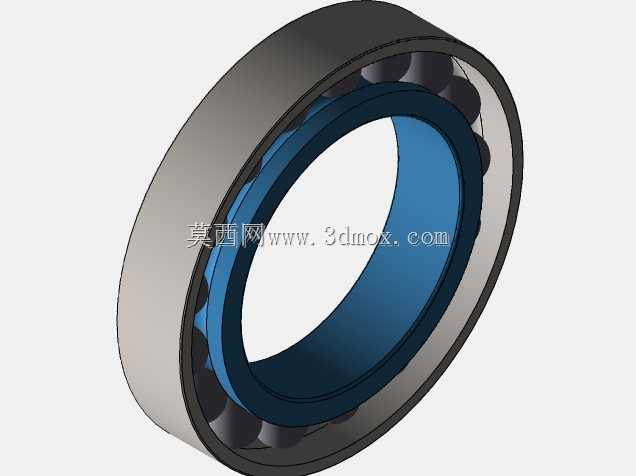

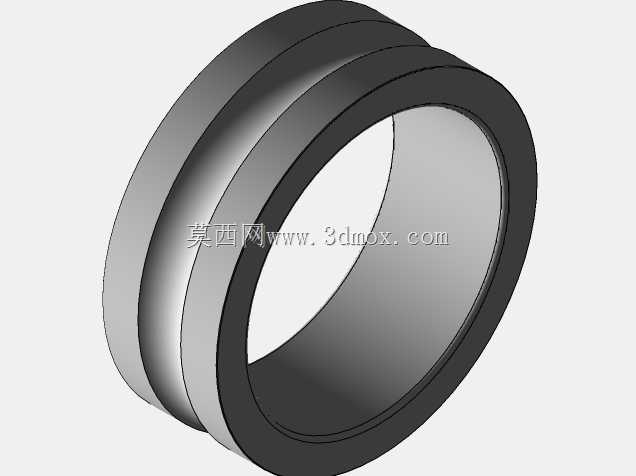

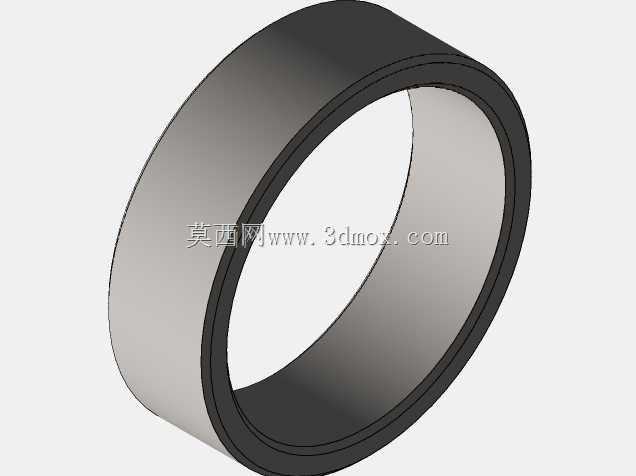

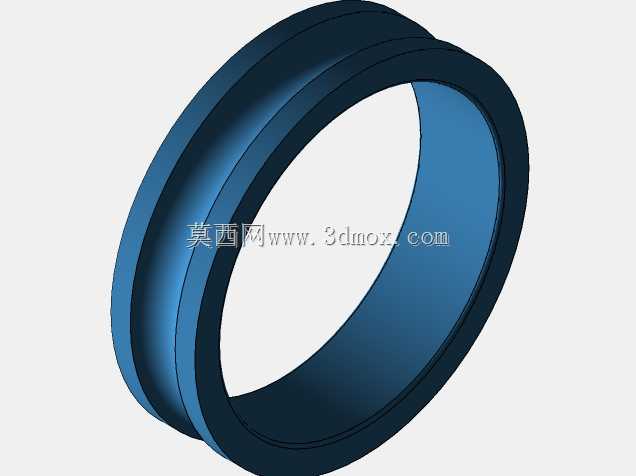

能够覆盖常规零件侧向加工的深度需求。实际应用中,这类单元不仅可以用于普通立式加工中心的功能拓展,还能适配组合机床、专用机床的自动化产线,在汽车零部件、液压阀块、通用机械零件的批量加工场景中,能够替代多台专用设备的工序功能,大幅降低产线的设备投入成本与占地面积。在切削性能匹配上,单元内部的轴承配置采用前后端成对安装的角接触球轴承,能够同时承受钻削过程中的轴向进给力与铣削过程中的径向切削力,在常规切削参数下,能够稳定完成钢件、铸铁件、铝合金件的侧向加工,加工表面粗糙度可以达到Ra1.6的精度要求,孔位位置精度能够稳定控制在0.02mm以内,满足绝大多数通用机械零件的加工精度要求。油路设计上,单元壳体内部预留了润滑油道,

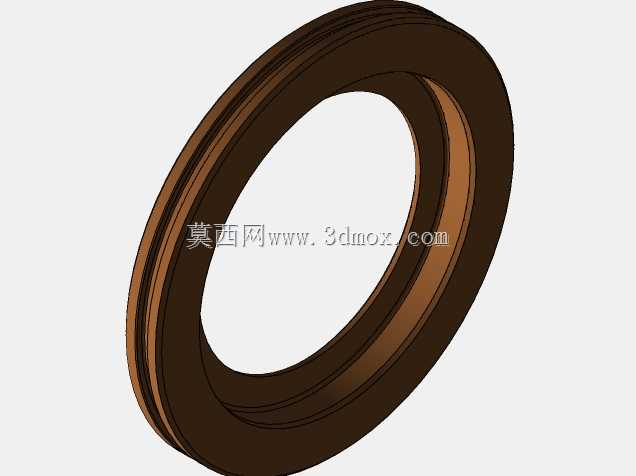

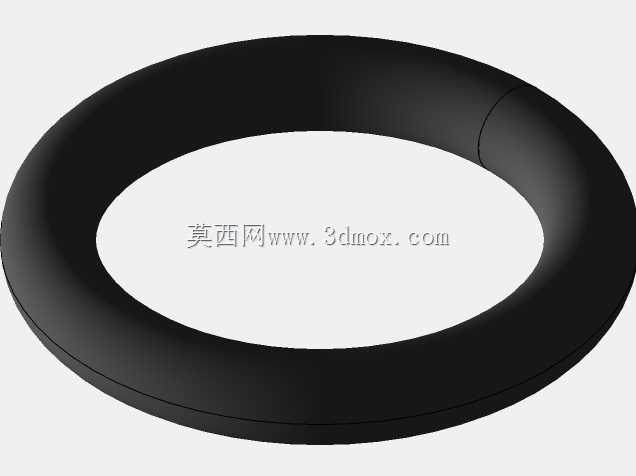

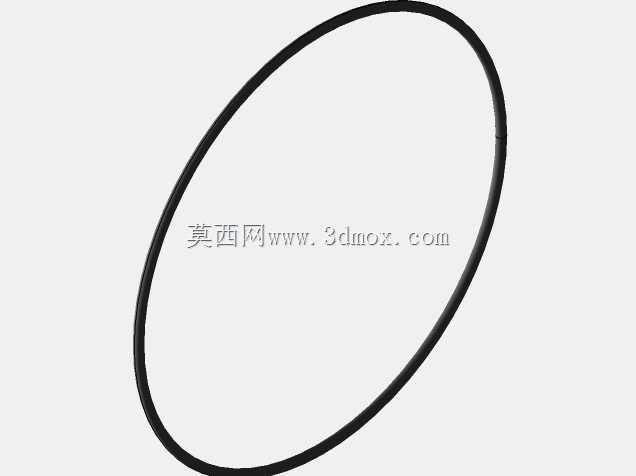

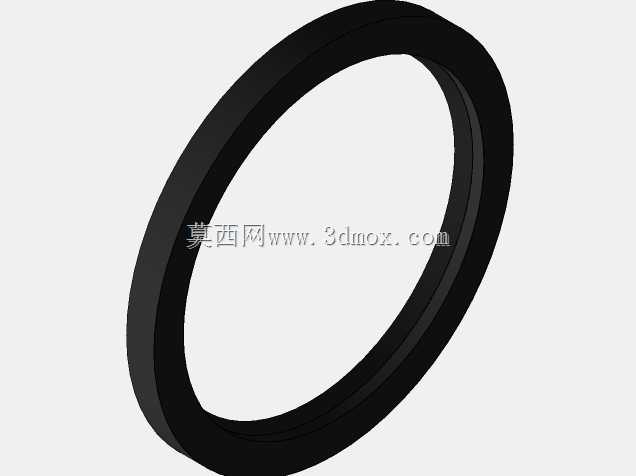

能够在高速运转过程中对齿轮、轴承进行持续润滑,同时输出端设计有端面密封结构,避免切削液、金属切屑进入单元内部造成传动件磨损,延长部件的维护周期。在选型适配过程中,设计人员需要重点核对单元的额定转速、最大输出扭矩与加工需求的匹配度,针对钢件大直径钻孔、大螺距攻丝的场景,需要选择减速比更大的传动配置,提升输出扭矩;针对铝合金等有色金属的高速铣削场景,则需要选择传动效率更高、最高转速适配的配置,保证加工表面质量。这类径向执行单元的出现,打破了传统机床只能沿主轴轴向加工的限制,让中小批量的多面加工零件无需投入高价的五轴加工设备,就能实现一次装夹完成多工序加工,是通用机床功能升级、专用机床模块化设计中非常常用的功能部件。
