这套小型龙门式坐标铣床面向小尺寸零件的平面铣削、开槽、修边、钻孔与轻量仿形加工,适合在试制工位、教学实训区、模型工坊或小型维修车间内承担低载荷、多品种、频繁换件的加工任务。设备采用门式框架承载主轴单元,底部平台负责工件定位,横向滑台、纵向滑台和垂直主轴进给相互独立,操作者可通过手轮和锁紧机构控制刀具在三个坐标方向上的位置。

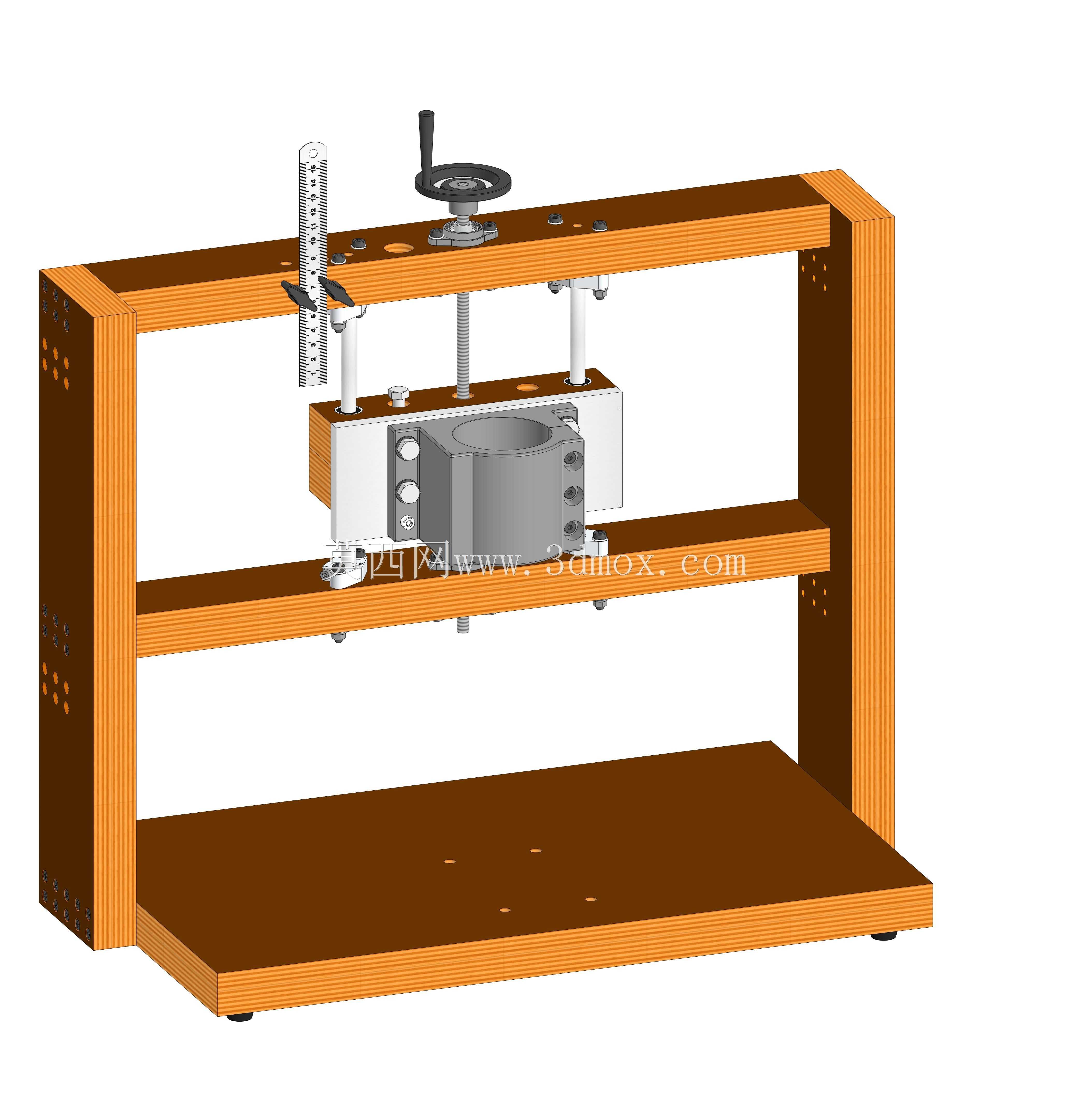

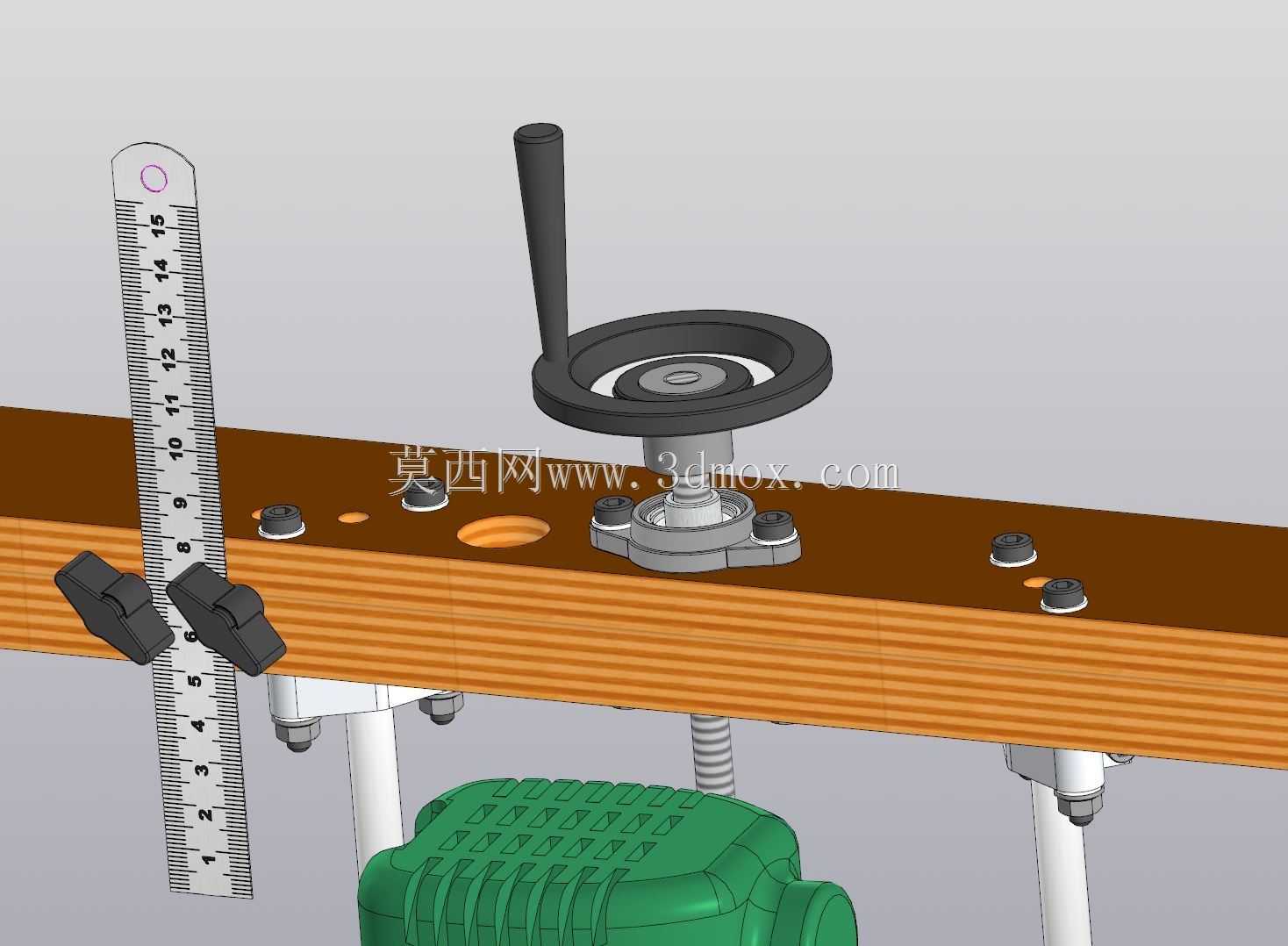

从结构布置看,两侧立板与上横梁组成稳定的龙门轮廓,底座采用较宽的平板形式,既为滑台提供安装基准,也通过较大的底面积降低倾覆风险。框架材料外观呈现层压板特征,适合轻载切削和低预算自制设备场景;在工程实现时,立柱与横梁连接处需要重点控制垂直度、平行度和连接刚度,避免主轴受力后框架产生开口变形。横梁上的主轴滑板沿导向件上下移动,顶部手轮通过丝杠传递进给动作,侧边标尺可用于粗略读取深度位置,实际精密加工时仍建议配合百分表或定深块使用。

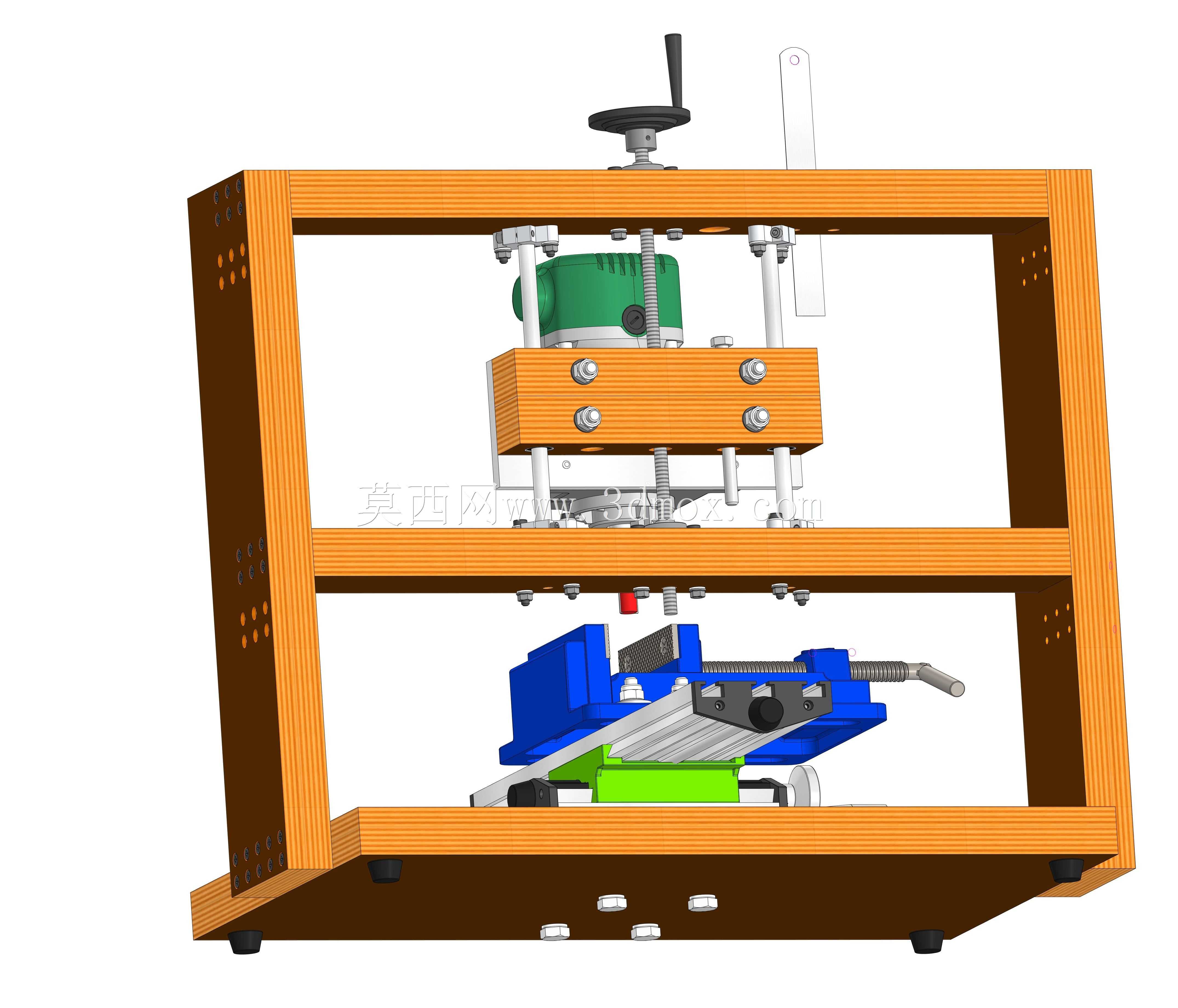

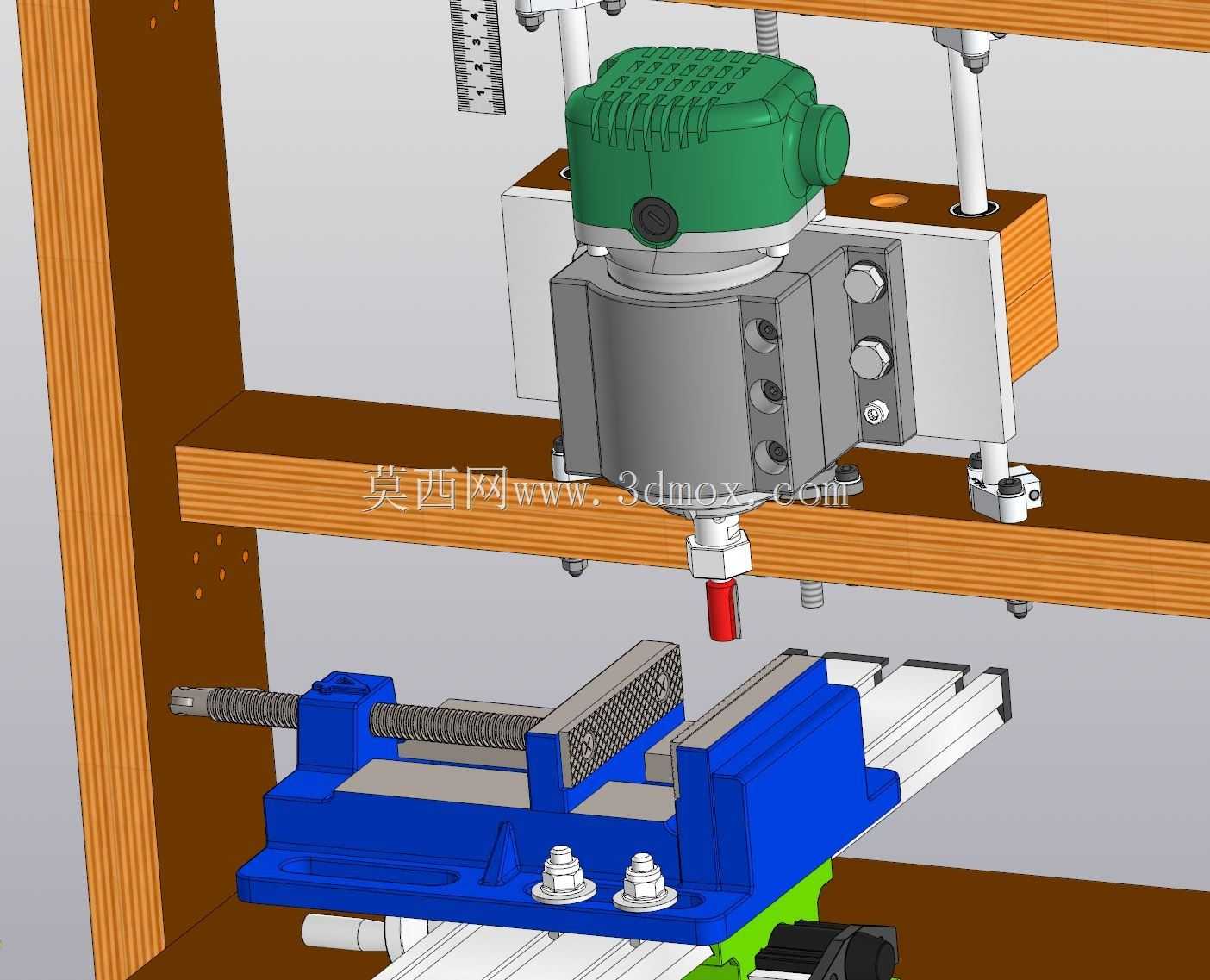

主轴单元位于横梁中部,电机与铣削主轴集中布置,刀具朝下,便于观察切削区域并维护更换。主轴滑座两侧设置支承杆和锁紧件,使Z轴在调整到目标高度后能够固定,减少手动进给时的漂移。工作台部分采用分层滑台结构,蓝色组件承担工件装夹和一个方向的移动,绿色底座承担另一方向的滑移与支承,滑台下方配置直线导轨或滑轨类导向元件,手轮驱动丝杠实现微调。工件夹持区域预留虎钳安装位置,可装夹规则块状零件,也可通过压板、定位块或简易夹具固定异形坯料。
设备的实际用途集中在软金属、木材、塑料、复合材料及铝件的轻切削。对于木工修边、绝缘板开槽、塑料件端面修整、模型板材加工等任务,该结构能够提供直观的坐标移动关系;若用于钢件,则需要降低切削量并复核主轴功率、机架刚性和刀具夹持能力。铣刀直径按中小型刀具范围考虑,适合窄槽、轮廓和平面精加工,不适合重切削或大余量粗加工。

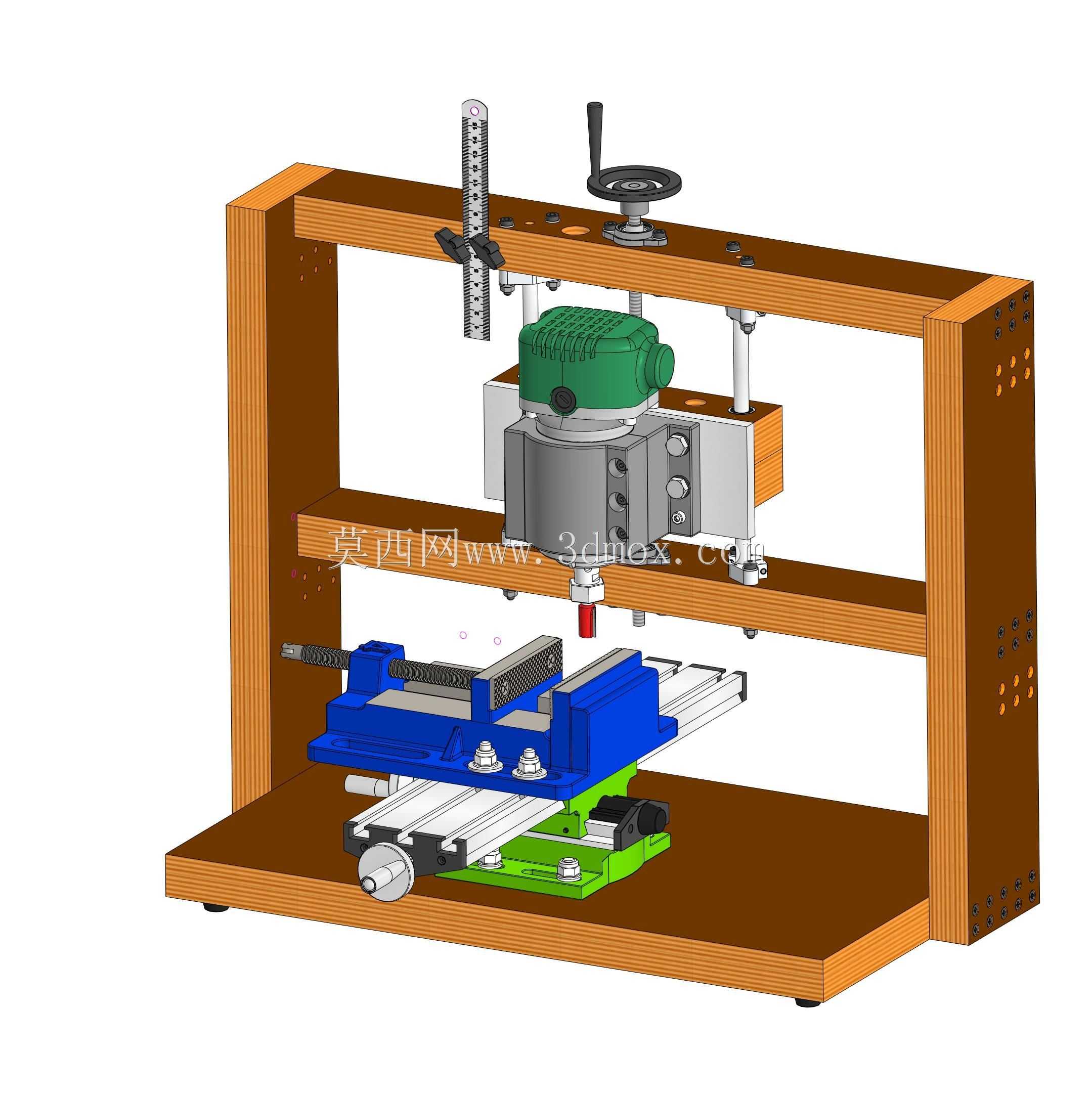

设计思路上,该模型强调可制造性与装配关系的清晰表达。龙门框架承担主要反力,滑台系统保证工件相对刀具的位置变化,主轴组件作为独立模块安装在横梁滑板上,便于后期更换电机、调整主轴中心高或增加吸尘、防护附件。三维结构中可以看到手轮、丝杠、导轨、锁紧螺钉、电机、主轴头、虎钳和底板等关键部件的相对位置,适合用于机构原理演示、非标设备方案比对以及小型机床改造参考。
外形边界方面,设备宽度由底座和两侧立柱决定,深度需要覆盖滑台全行程及手轮操作空间,高度则由龙门上横梁、Z向手轮和主轴最低位置共同限定。安装时应将底座放在平整工作台或支架上,四周保留手轮转动、工件装卸和排屑空间;后侧需留出电机维护与线缆弯曲半径,前方应保证操作者能够同时观察刀具和刻度。地脚或支撑面要避免悬空,若机架为板材拼接,应在连接角部增加加强块或金属预埋件,以提高反复装夹后的尺寸稳定性。
从建模角度看,该结构适合重点检查导轨平行度、丝杠与滑台运动方向的同轴关系、主轴轴线与工作台面的垂直度,以及Z轴滑座在上下极限位置时是否与横梁、刀具或夹具发生干涉。手动进给机构的行程末端应设置机械限位,避免滑台脱出;虎钳安装孔与工作台T型槽或螺钉孔的位置要兼顾不同夹具的互换性。整体方案不追求高速自动化,而以结构简单、操作直观、维护方便和小空间布置为核心,能够清楚呈现坐标铣床中刀具固定、工件移动、三轴定位的基本机械逻辑。
