教学实训用四轴铣床结构设计方案

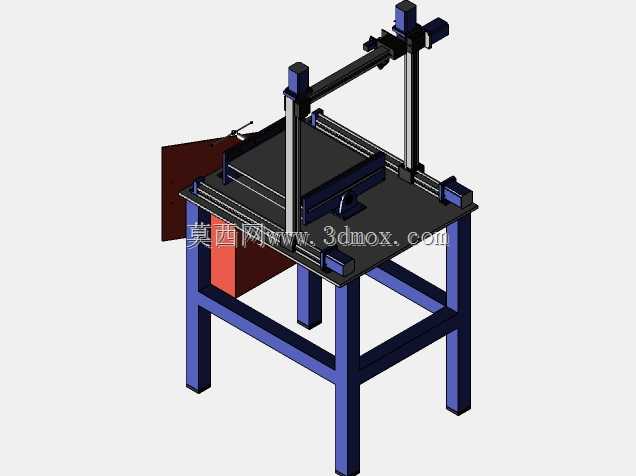

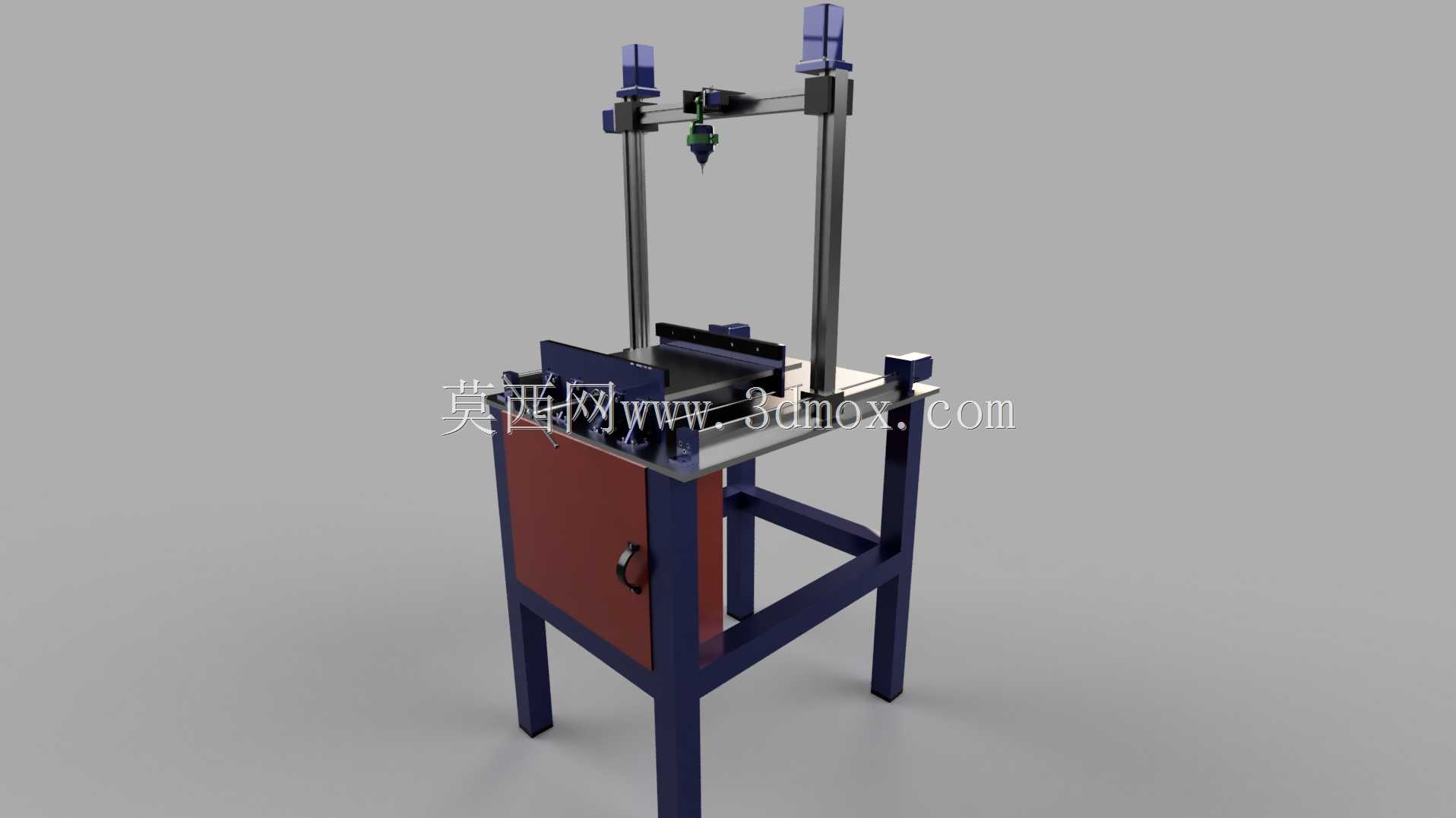

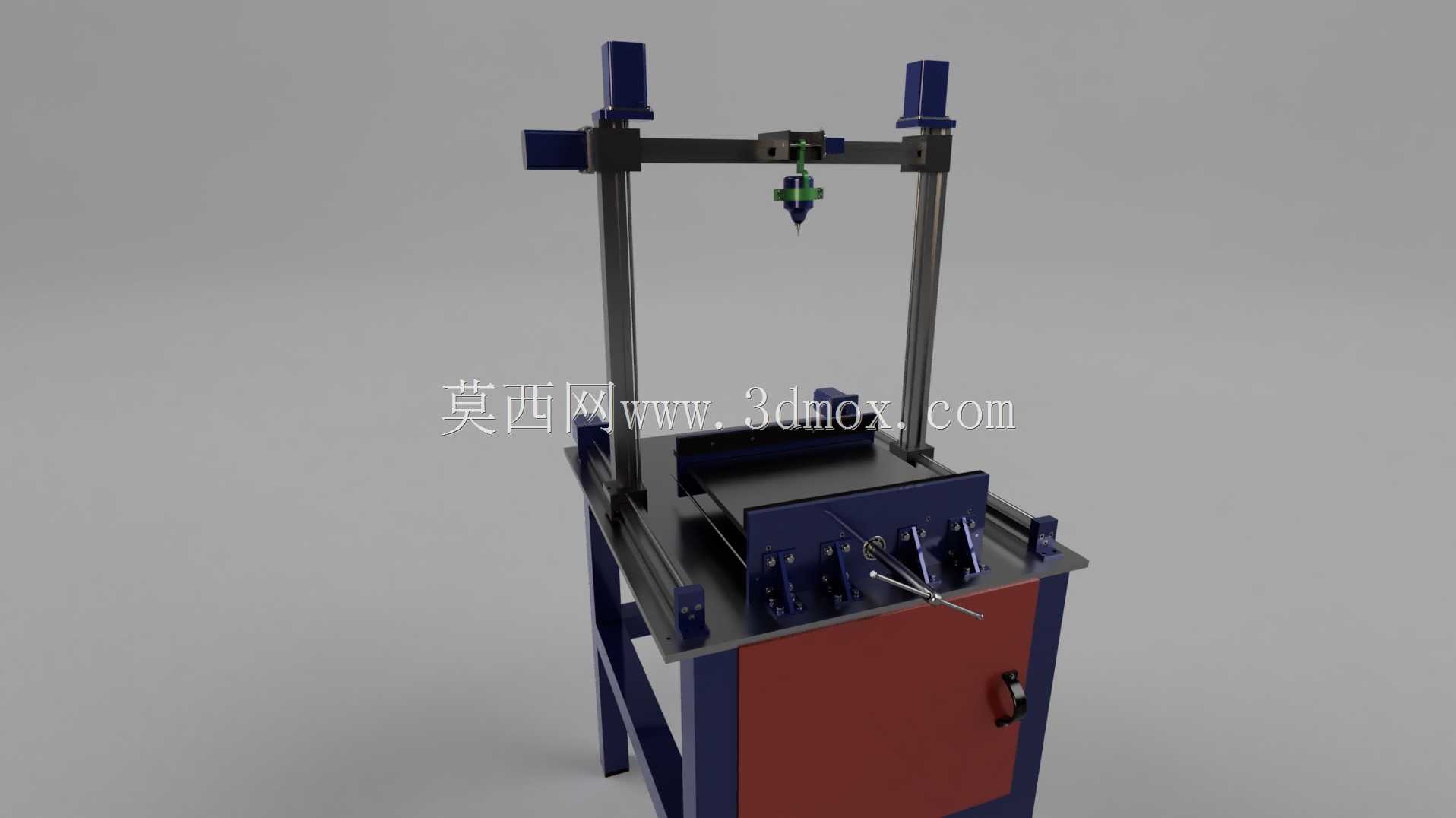

　　这套四轴铣床结构方案，最初的设计定位是面向高校机械类专业实训场景，兼顾基础铣削加工演示与小型非标零件试制需求，整体结构没有照搬工业量产型四轴铣床的厚重铸造床身设计，而是采用铝型材搭建框架主体，既降低了整体自重，也方便教学场景下的结构拆解观察，学生可以直观看到各运动轴的传动路径与装配关系。从实际加工场景来看，该设备可完成平面铣削、沟槽加工、简单曲面成型等常规铣削工序，第四旋转轴的配置让工件无需二次装夹即可完成多面加工，针对实训中常见的铝件、塑料件、软金属坯料加工完全适配，加工行程覆盖常规教学试件的尺寸范围，X轴有效行程可容纳300毫米长度以内的坯料，Y轴行程满足150毫米宽度工件的加工走位，Z轴升降行程预留180毫米的空间，

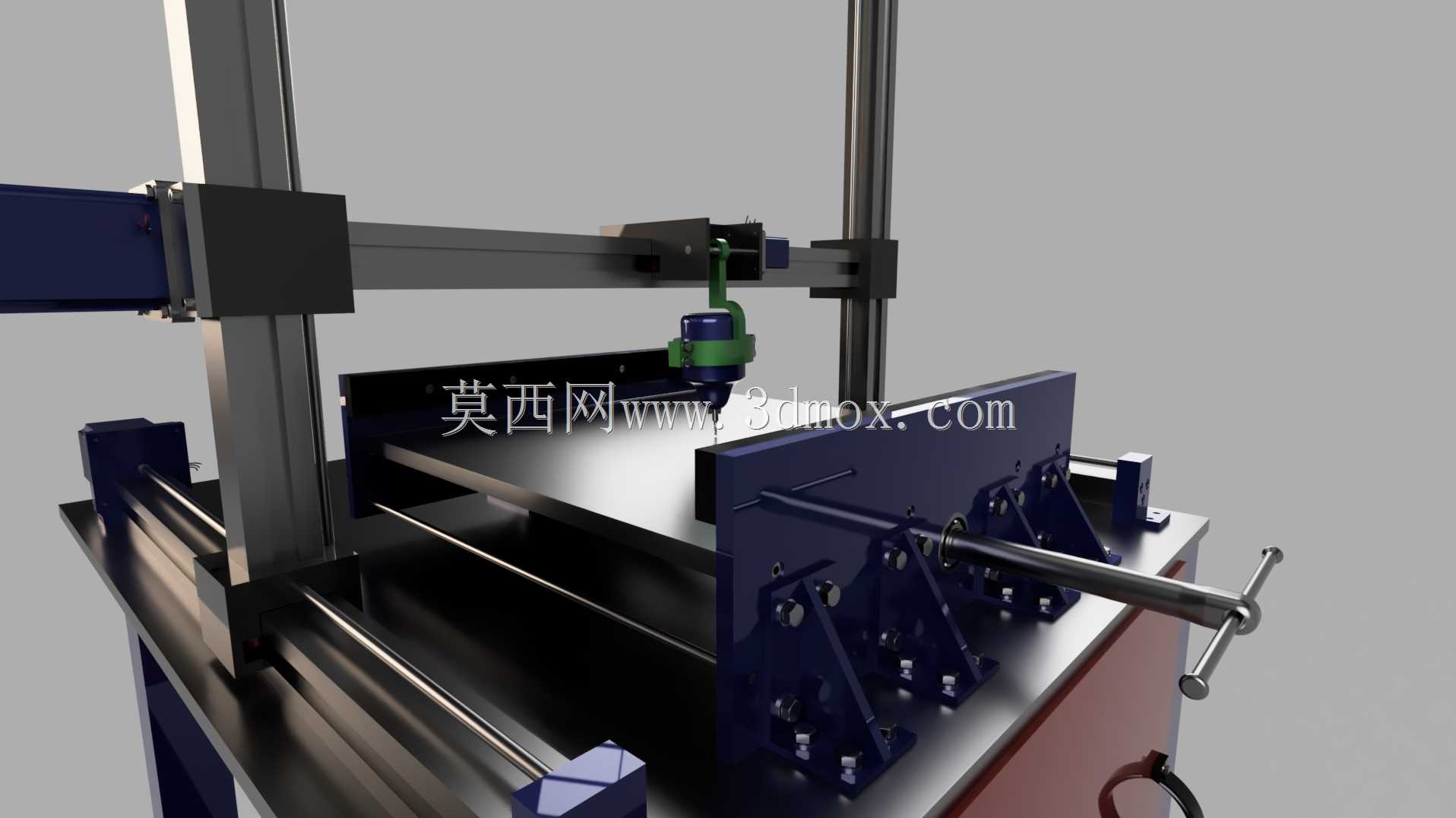

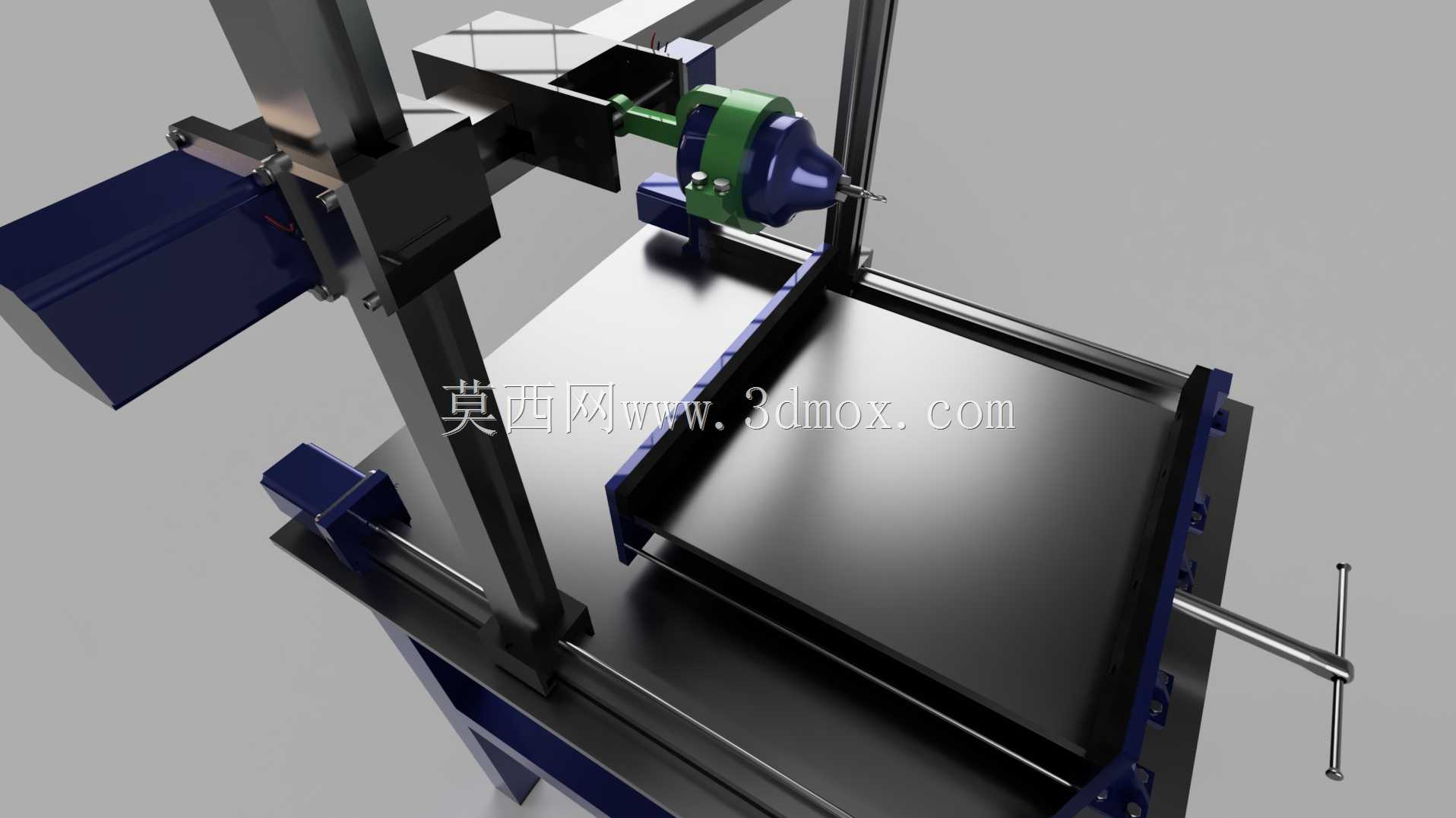

　　可装夹直径不超过80毫米的棒料配合第四轴完成周向铣削。设计过程中优先考虑了运动部件的刚性平衡，主轴安装座采用加厚钢板折弯成型，搭配线性导轨作为各轴的运动导向，避免铝型材框架本身刚性不足带来的加工振颤，进给传动采用滚珠丝杠结构，反向间隙控制在实训加工允许的范围内，手动操作的手轮配置在设备前部操作位，操作人员站在设备正前方即可完成各轴的手动进给调整，符合实训场景下学生轮流操作的人机交互需求。设备的安装边界也做了针对性优化，整体占地面积控制在0.8平方米以内，底部预留可调脚杯安装位，可在普通实训教室的平整地面上完成调平安装，不需要额外做设备基础，外接气源、电源接口都集中布置在设备后侧下部，方便实训场地的管线排布。

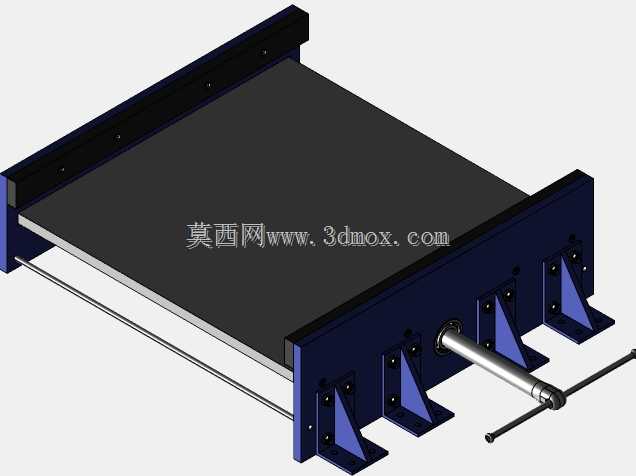

　　夹具部分采用通用型平口钳作为基础装夹部件，同时预留了第四轴卡盘的安装接口，可根据实训科目快速切换装夹方式，当需要完成周向刻线、等分槽加工等教学内容时，只需将平口钳拆下即可快速装夹旋转轴组件，不需要额外改动床身结构。防护设计上没有采用全封闭的钣金护罩，而是在运动部件的危险区域设置了可拆卸的透明防护挡板，既满足实训操作的安全要求，也不会遮挡学生观察切削过程的视线，主轴转速区间覆盖低速大扭矩到高速轻切削的范围，可适配不同材质实训工件的切削参数要求，针对教学场景下频繁的参数调整需求，操作面板的按键布局做了简化，常用的转速调整、进给控制、急停按钮都布置在伸手可及的位置，降低新手操作的学习成本。整套结构的装配逻辑遵循模块化设计思路，框架、传动、

　　主轴、夹具、防护各模块之间通过标准紧固件连接，没有采用大量焊接结构，方便在实训教学中完成设备拆装、故障排查等实践科目的开展，各运动轴的限位装置采用机械硬限位加电气限位双重配置，避免学生误操作导致的设备超程损坏，润滑点位都预留了直观的注油口，日常维护不需要拆解大量结构件即可完成保养作业。
