多功能小型十字滑台精密进给工作台

　　这套小型十字进给工作台主要面向台式钻床、轻型铣床、台钻改造以及小件精密加工作业场景，在维修车间、教学实训、模型加工、五金小件钻孔修配等场合承担二维平面定位任务。工件装夹在台面上后，通过两个正交方向的手轮分别驱动丝杠，带动滑座沿X、Y方向移动，从而实现孔位找正、槽铣走刀、小件批量对位等操作，避免直接手扶工件带来的定位偏差与安全风险。

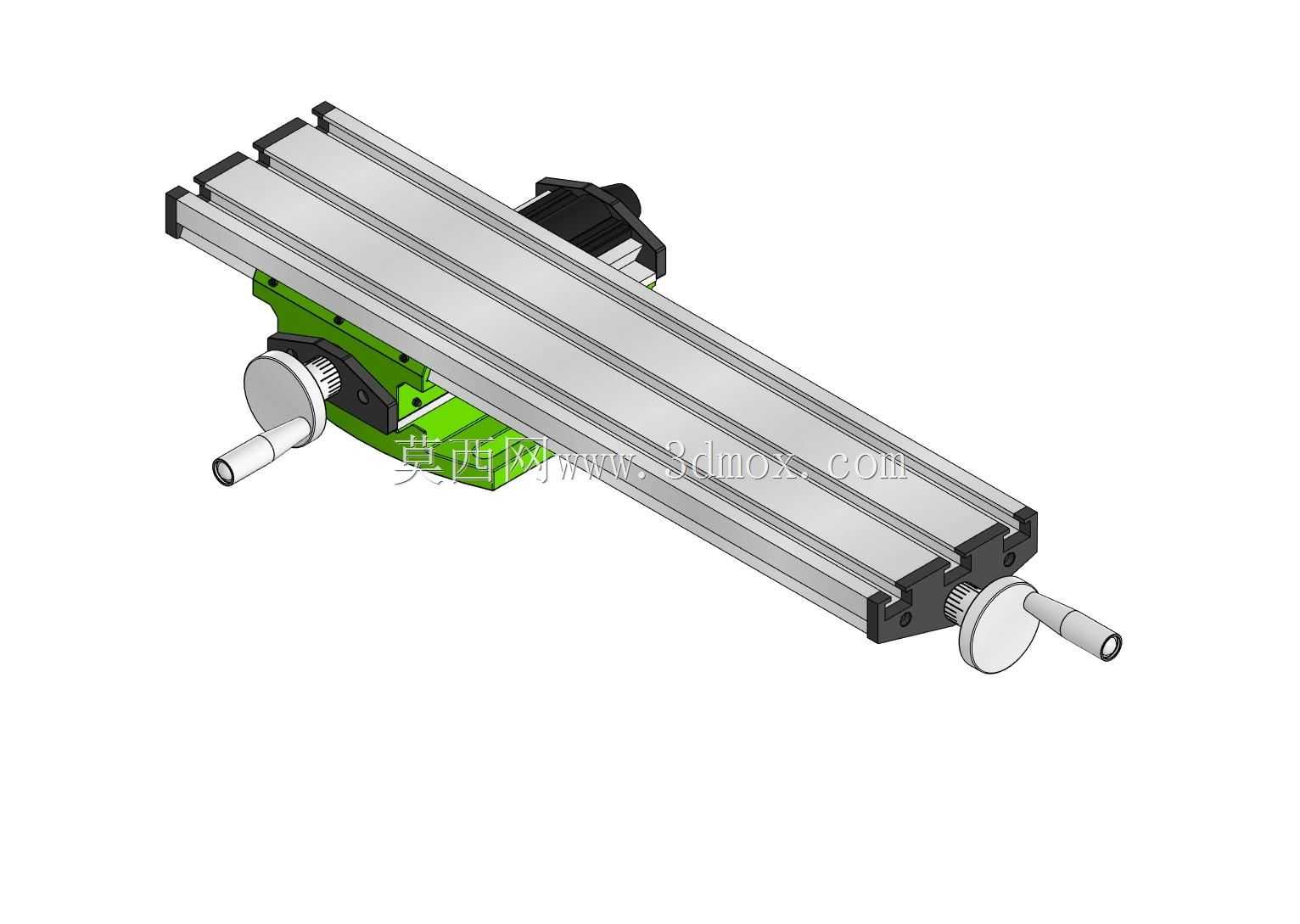

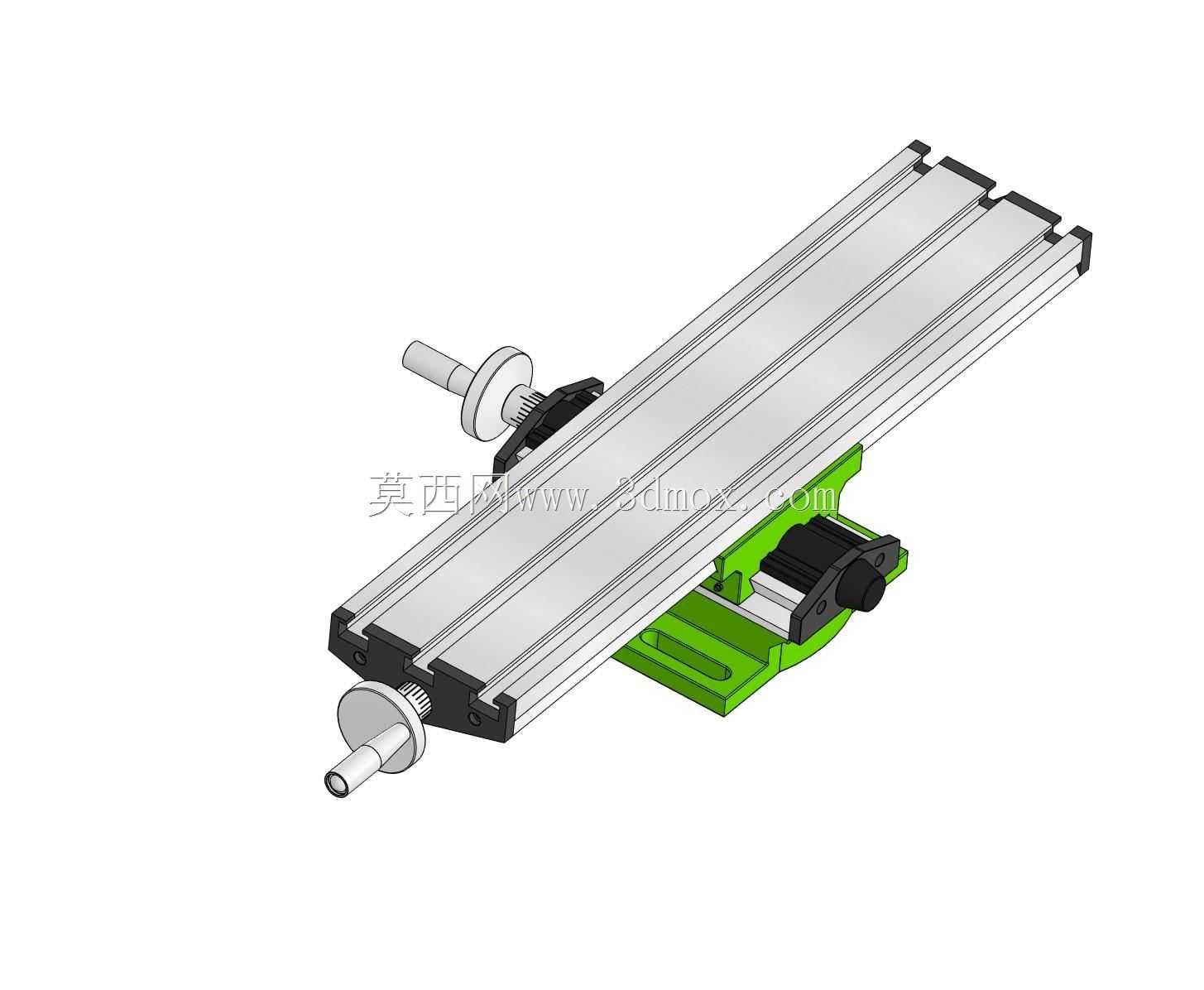

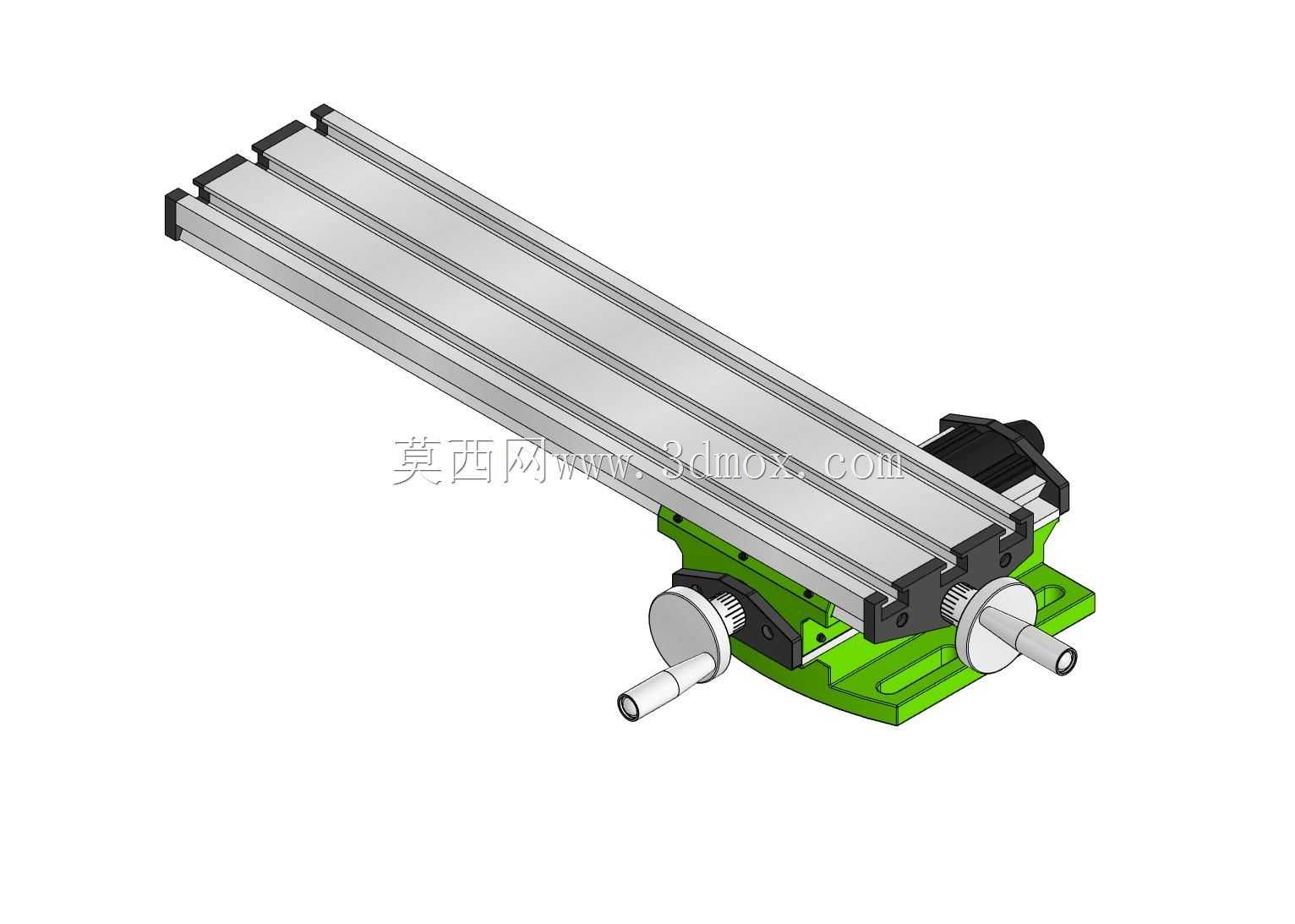

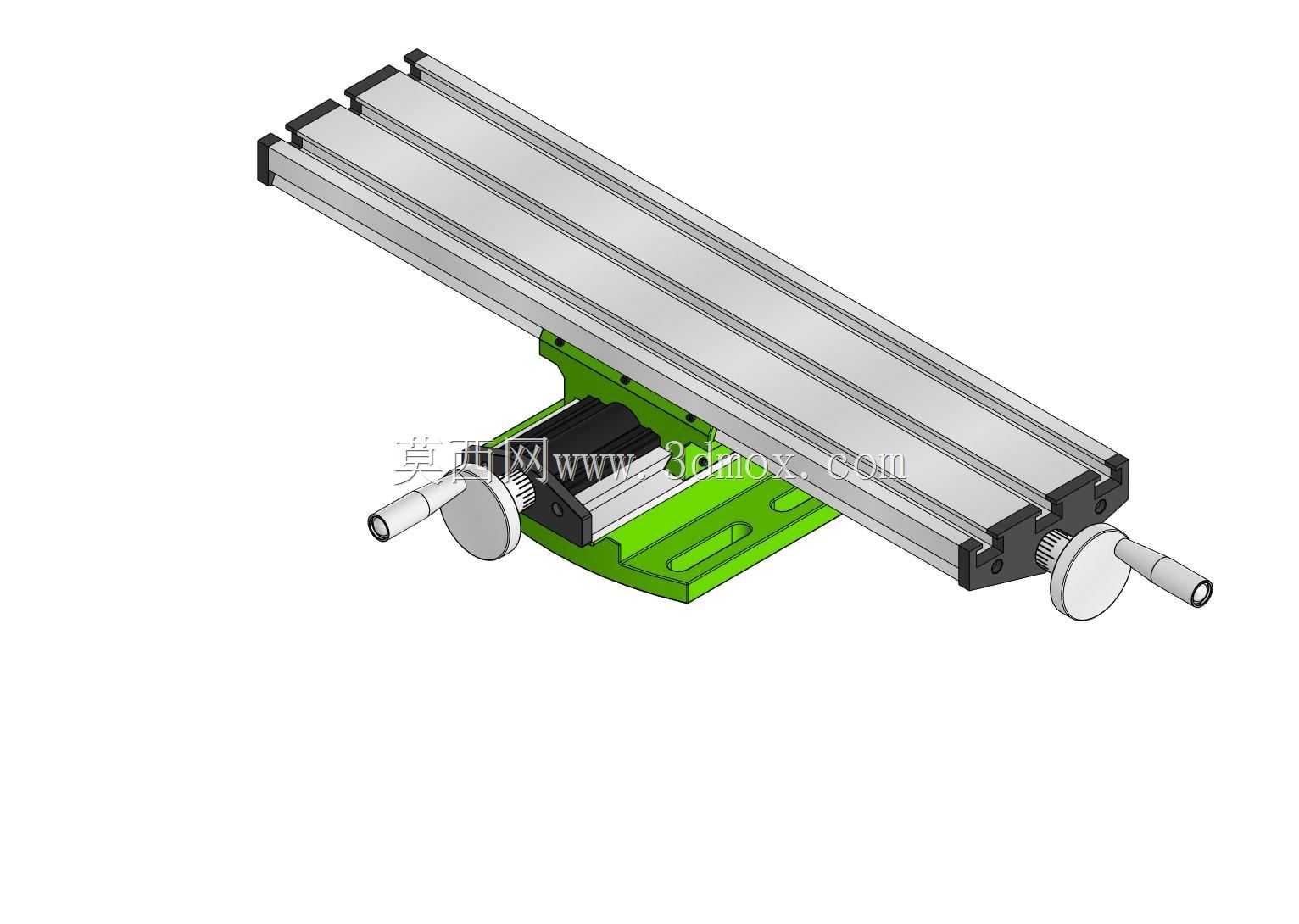

　　从结构布置看，长条形铝合金台面承担工件安装基准，台面上沿长度方向开设通长T型槽，可配合压板、螺栓或简易夹具固定工件；槽口方向与长行程进给方向一致，能够适应长条状零件的装夹需求。下部绿色铸造或焊接底座提供整机支撑，底座上的安装孔用于将十字滑台整体固定在钻床工作台、机架面板或专用工装架上，安装时需保证底座贴合面平整，避免紧固后导轨产生扭曲。

　　两套进给机构相互叠层布置：下层滑座实现一个方向的平移，上层台面在其基础上完成正交方向移动，运动传递依靠手轮—丝杠—螺母副完成。手轮端部设置摇柄，操作者可单手连续转动，刻度环配合基准标记用于读取进给量，在钻孑L点位调整、浅槽铣削时能够控制移动节奏。丝杠两端通过支承件约束轴向位置，螺母与活动滑座连接，将旋转运动转化为直线进给；导轨面承担滑座导向与承载，配合间隙需要在装配时调整，过紧会增大摇动力矩并加剧磨损，过松则会造成台面晃动、孔位跑偏。

　　建模过程中，整体尺寸链优先围绕行程与安装边界展开：台面长度决定长方向可用装夹空间与最大行程，底座宽度决定横向进给的外轮廓限制，手轮外伸尺寸则影响设备在钻床主轴下方的布置空间。布局时需要校核手轮转动范围，避免摇柄在极限位置与钻床立柱、夹具或工件发生干涉；同时关注台面最低高度与主轴端面之间的距离，保证钻头、铣刀在有效工作行程内能够接触工件。

　　细节处理上，密封件、垫圈、螺钉等小零件并未逐一按实物位置精确还原，建模重点放在主体零件的尺寸传递与装配关系上：导轨、滑座、丝杠、手轮、底座和台面之间的配合关系完整表达，运动方向与装配层级清晰，能够直接用于钻床工装方案校核、设备改造布局演示以及非标夹具设计参考。对于需要出工程图的场景，可在现有模型基础上补充紧固件规格、导轨间隙调整结构和丝杠螺母防松细节；用于运动仿真时，可依据手轮旋转与滑台平移的对应关系设定丝杠导程，检查两轴在全行程内的极限位置与干涉情况。

　　实际选用这类十字滑台时，除行程外还要关注台面承载、手轮操作力、T型槽宽度以及底座安装孔距。加工铸铁、钢材小件时，切削振动会通过台面传递到导轨和丝杠，因此底座必须可靠压紧；加工铝件、塑料、木质模型时，进给阻力较小，手动操作更顺畅。台面上方可进一步加装平口钳、分度头或专用定位挡块，配合钻模完成重复孔位加工，使轻型台钻具备近似坐标镗的定位能力，也让小型铣床在二维修配、开槽、端面修整中获得更稳定的操作基础。
