数控车床外圆内孔切槽车刀成套

　　这套三维模型围绕普通卧式车床与数控车削中心常用的方形刀杆车刀展开，把外圆车削、端面加工、内孔镗削、切槽、切断、仿形车削等典型工序所用刀具按统一刀体截面进行整理，适合在机床教学、工艺方案演示、刀塔布局校核和切削工装设计中使用。模型中多把刀具采用相近的矩形柄部结构，刃口端根据加工对象做出不同几何形态，能够直观反映车刀在刀架上的安装姿态以及刀尖相对于工件回转轴线的位置关系。

　　从现场使用角度看，车刀是金属切削设备中最基础也最直接参与材料去除的部件。刀杆装入车床刀架后，需要保证压紧面贴合可靠，刀尖高度与主轴中心对齐，伸出长度尽量缩短以降低悬伸带来的振动。外圆车刀主要承担轴类零件的纵向进给，粗加工时强调刃口强度和排屑空间，精加工时更关注刀尖圆弧、刃口直线度与已加工表面质量；端面车刀沿径向进给，需考虑中心处切削速度趋近于零的特点；内孔刀受孔径限制，刀杆截面通常更小，刚性和排屑成为设计重点；切槽与切断刀具的刃宽、进给方向和侧向受力差异明显，刀头支撑部分不能与已加工表面发生干涉。

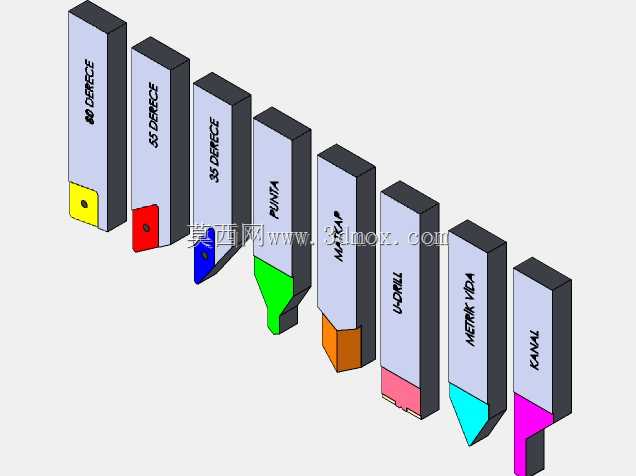

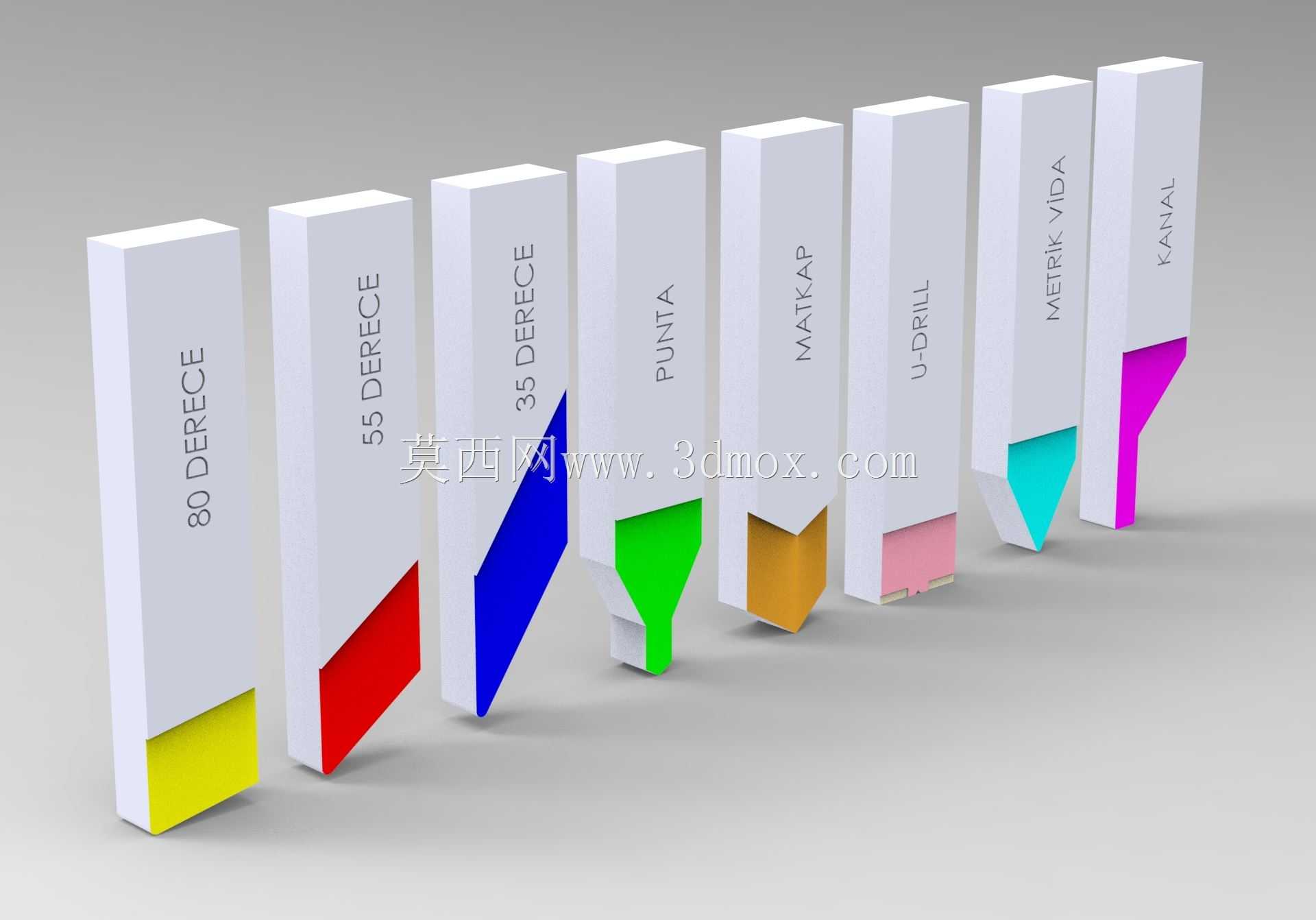

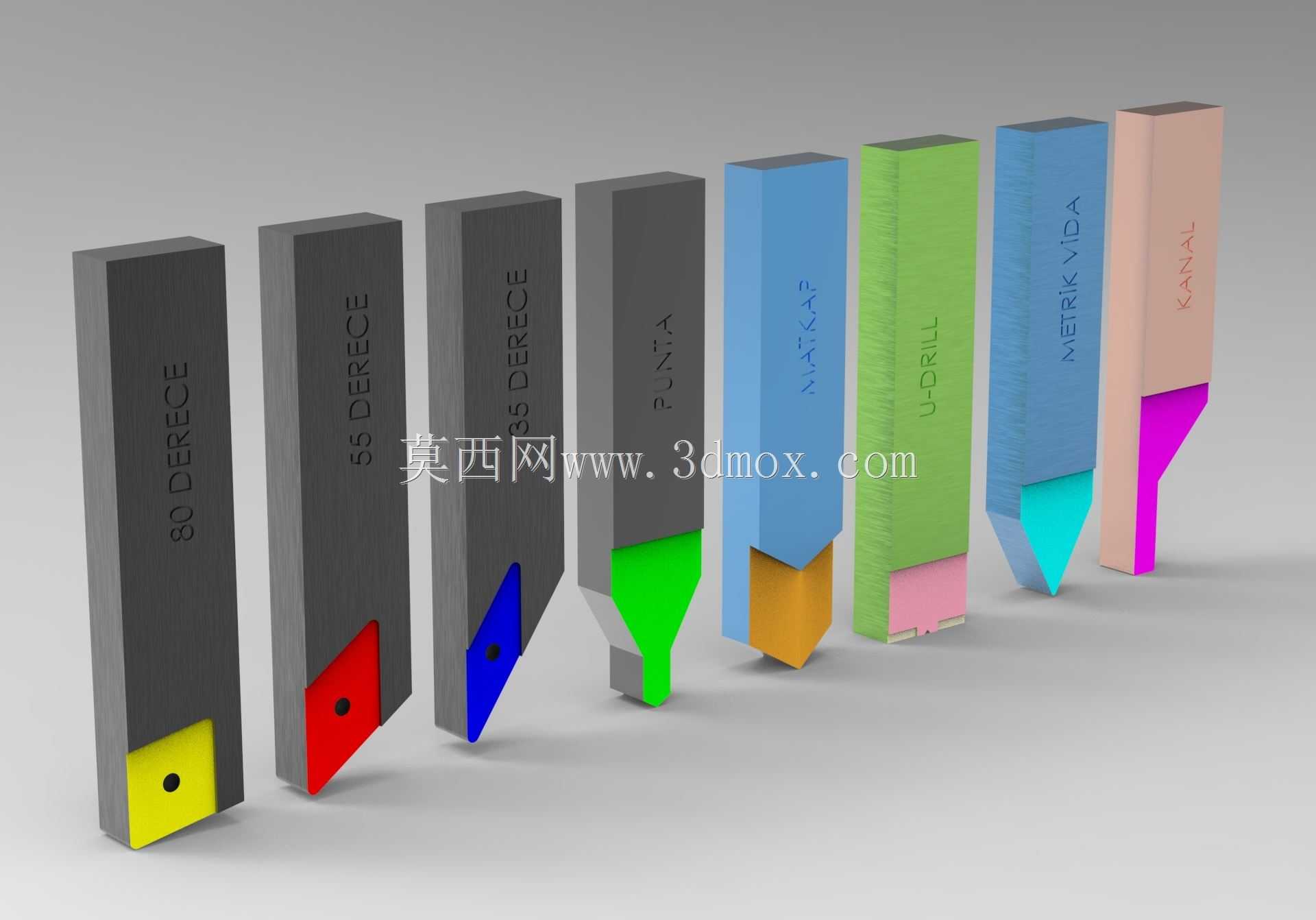

　　模型在外形表达上保留了方刀杆的平直基准面、端部刀片夹持区域以及不同颜色区分的切削部分。方柄的四个侧面可作为装夹定位面，便于在四方刀架或液压刀塔中重复找正。不同刀具端部的倾斜角、后角空间和刀尖形状并非装饰，而是对应实际切削时的避让关系：主后角用于减少刀体与工件过渡表面的摩擦，副后角影响已加工面的擦伤风险，前角和断屑槽形态则关系到切削负荷、切屑流向与刀片寿命。对于教学场景，这种成套展示能够让学习者把图纸上的刀具角度与三维实体对应起来，理解为什么同一台车床更换不同车刀后即可完成多种回转体特征。

　　在结构设计思路上，统一刀杆截面有利于刀架压紧块的通用化，也便于在虚拟装配中检查刀具之间、刀具与卡盘之间、刀具与尾座顶尖之间的边界。进行加工仿真时，可先按机床刀位编号布置外圆粗车刀、精车刀、切槽刀和螺纹刀，再依据工件最大直径、夹持长度和刀塔回转半径确定每把刀的安全位置。内孔刀需要特别关注刀杆进入孔腔后的横向余量，若孔径较小而悬伸过长，就应在工艺上减小背吃刀量或改用减振刀杆。切断刀则要核对刀刃最低点与机床导轨、护罩及排屑器之间的空间，避免刀台退刀时发生碰撞。

　　安装边界方面，方形刀杆在刀架中的夹持长度应满足稳定压紧要求，刀尖不宜过分远离压紧中心；刀体侧面与刀架定位面需保持清洁，装夹后可用百分表复核刀尖高度和刀杆方向。针对数控车床转塔，模型还可用于预设刀补方向、检查相邻刀位在回转过程中的包络空间，以及评估高压冷却喷嘴是否能够对准切削区。通过把不同功能车刀集中建模，工艺人员能够在编制工序卡之前完成刀具清单、干涉检查和操作顺序梳理，减少试切阶段因刀具选型不当造成的反复调整。

　　整体来看，该模型并不追求单一零件的复杂外观，而是强调车削刀具在真实机床环境中的功能分工与装配关系。它既能表现外圆、端面、内孔、切槽等加工方式的刃形差异，也能为车床教学演示、刀架布局、加工路径验证和工装结构设计提供清晰的三维参照。
