CA6140车床主轴箱排挡变速齿轮组

　　这套结构对应普通卧式车床主轴箱内部的排挡变速总成，是机床主传动链中完成转速切换与扭矩传递的核心部件。实际装配中，它位于主轴箱箱体腔内，通过滑移齿轮换位、离合器接合与固定齿轮副啮合，把主轴电机输出的动力经带轮传入后，按选定挡位分配到主轴，从而获得车削不同材料、不同工序所需的多档转速。

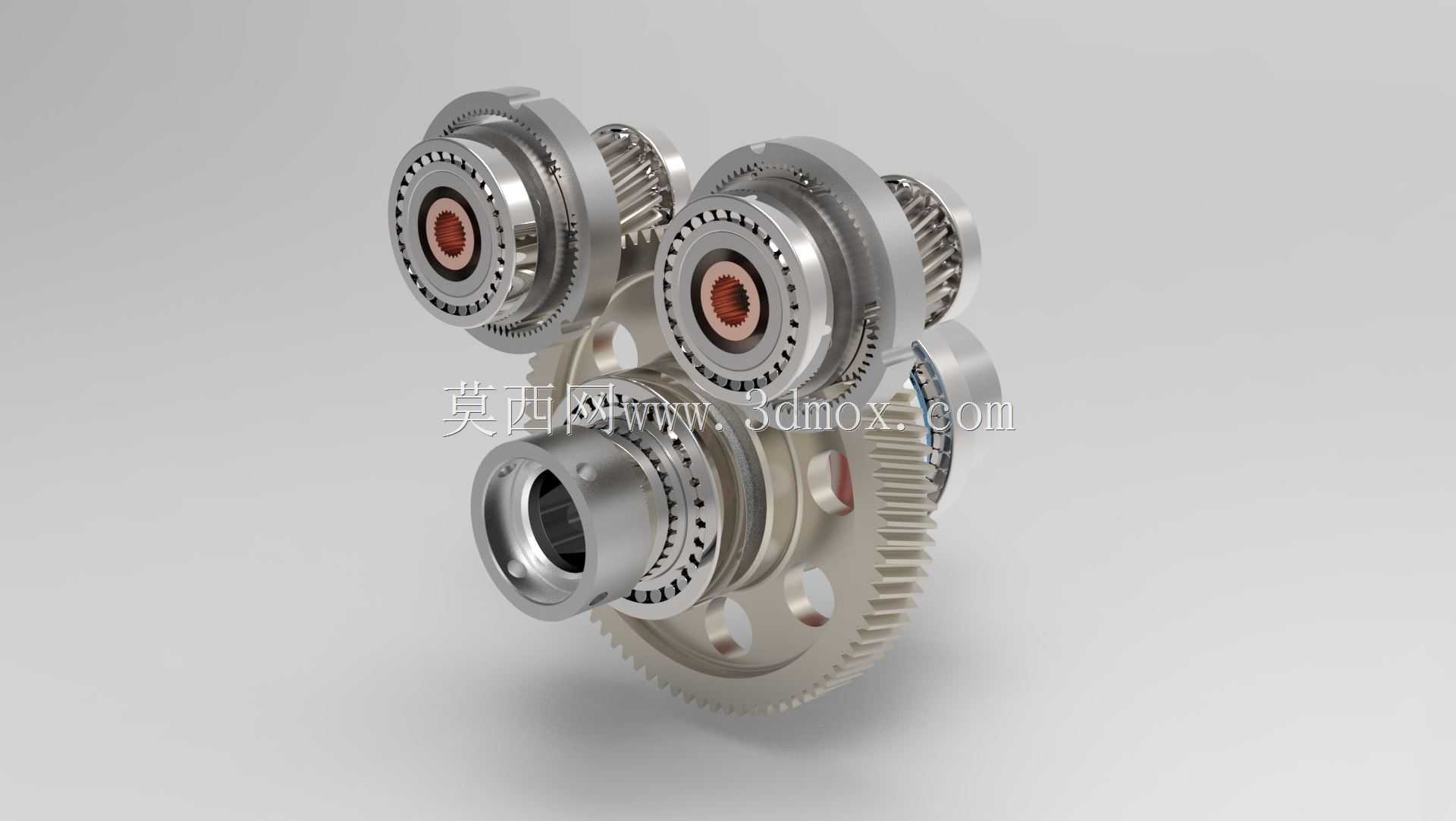

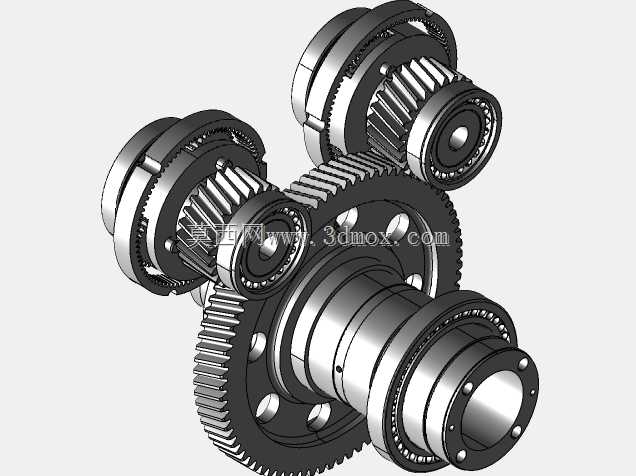

　　从结构组成看，总成包含多组带内花键或内孔的盘式齿轮、啮合齿圈、摩擦离合器组件以及支撑用的轴套与定位端面。几组带端面齿的盘件并排布置，齿圈与轮毂之间通过花键或过盈配合连接，换挡时滑移齿轮沿轴向移动，与对应固定齿轮啮合，改变传动比。离合器部分采用多片摩擦结构，通过端面压紧实现动力的平稳接合与断开，避免换挡瞬间打齿，这一点在频繁正反转、频繁变速的车削作业中尤为关键。

　　设计思路上，这类排挡机构首先要保证传动比序列覆盖车床的工艺范围——从低速大扭矩的重切削、螺纹加工，到高速轻载的精车、有色金属加工，各挡位转速需按等比或近似等比数列分布。齿轮参数的选取兼顾承载与噪声：模数根据主轴最大扭矩和接触、弯曲强度校核确定，齿宽、压力角与螺旋角的搭配影响重合度与运转平稳性。盘式齿轮外缘的轮齿与端面的接合齿分别承担连续传动和换挡定位功能，端面齿在啮合时还起到周向定位与扭矩缓冲作用。

　　安装边界方面，整套齿轮组以主轴和各传动轴为回转中心，轴系两端由箱体孔内的轴承支撑，齿轮内孔与轴之间通过花键、平键或滑移配合实现周向固定与轴向导向。轴向尺寸受主轴箱内腔宽度约束，各盘件之间留有换挡滑移行程和拨叉操作空间，拨叉卡在齿轮环槽内，由箱外手柄通过摆杆、凸轮机构驱动。径向轮廓则需避开箱体内壁、润滑管路与相邻轴上的齿轮，确保运转时无干涉。建模时需重点还原花键配合段、齿圈与轮毂的连接关系、离合器摩擦片堆叠顺序以及各齿轮的轴向定位台阶，这些细节直接决定机构在三维环境中能否正确演示换挡动作与传动路线。

　　在实际使用场景中，操作工通过主轴箱外部的变速手柄选择挡位，箱内拨叉推动滑移齿轮换位，到位后端面齿或离合器锁止，动力沿新的啮合路线传递。结构的可靠性体现在频繁换挡下齿面的耐磨性能、离合器的接合平顺性以及轴系的支撑刚度。润滑方面，齿轮副多采用箱内飞溅润滑，高速旋转的齿轮将油池中的润滑油甩至啮合区与轴承处，因此齿箱下部需保留油面高度，建模时齿轮的浸油深度和箱底间隙也是需要兼顾的边界条件。

　　对于结构设计与设备选型人员而言，这套模型的价值在于直观呈现了主传动变速链的空间布局：哪几组齿轮常啮合、哪几组随拨叉滑移、离合器在动力流中的位置，都能通过剖切与运动仿真清晰表达。在进行类似车床主传动设计或维修测绘时，可据此核对齿数搭配、中心距、换挡行程与拨叉轨迹，判断齿轮强度裕度与干涉风险，从而为传动方案优化、备件测绘更换以及机床改造提供可靠的三维依据。
