装配厂多工位电器测试箱结构设计

　　这套测试箱体主要面向装配线末端的电器件集中检测场景，常见于线束、开关、继电器、控制模块或小型机电组件在出厂前的通电校验工位。现场使用时，操作工把待检产品接入前面板的多路接口，通过箱体内部统一布置的电源、负载、信号转接和防护元件，完成通断、绝缘、动作响应、电压电流状态等项目的快速确认。它不是单一实验仪器，而是把零散的测试电源、接线端子、开关指示和防护结构整合到一个可移动箱体内，减少工位上明线拉扯、仪表乱放和误接线风险。

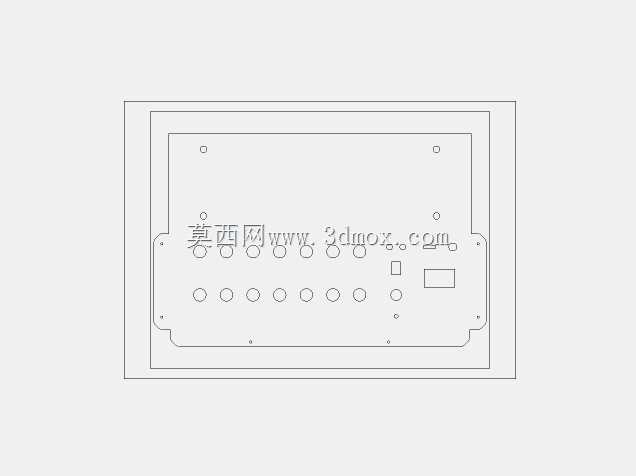

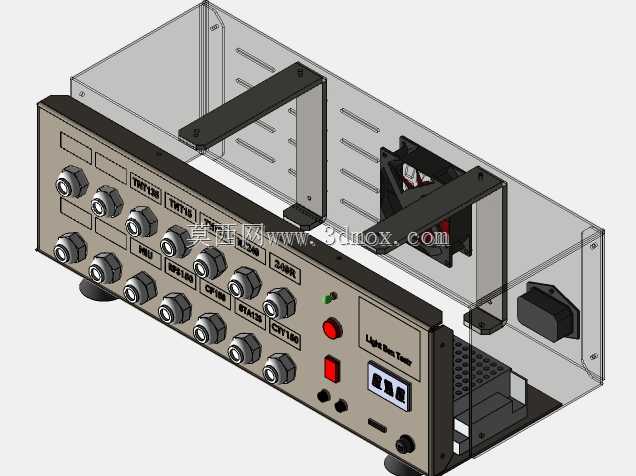

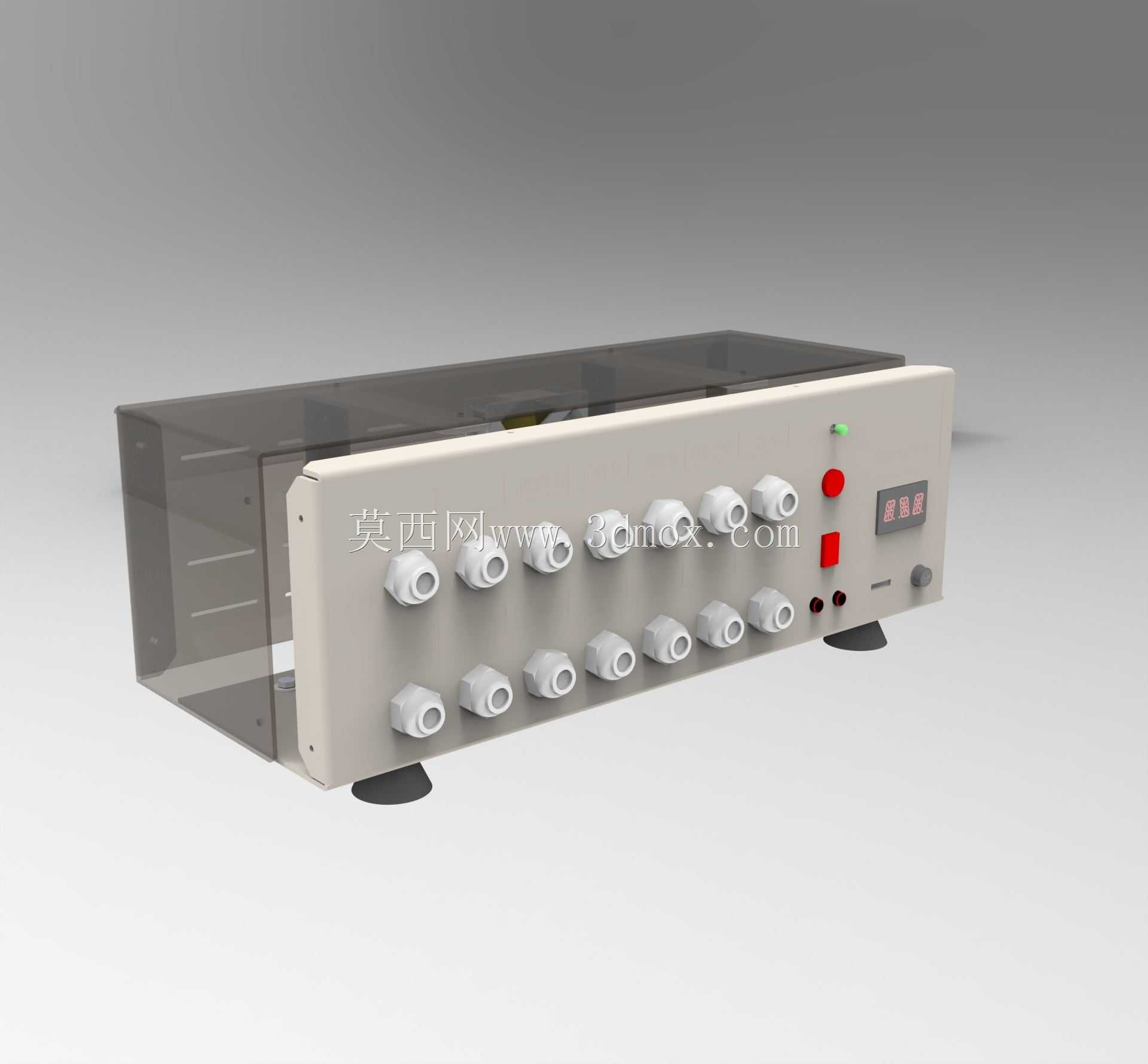

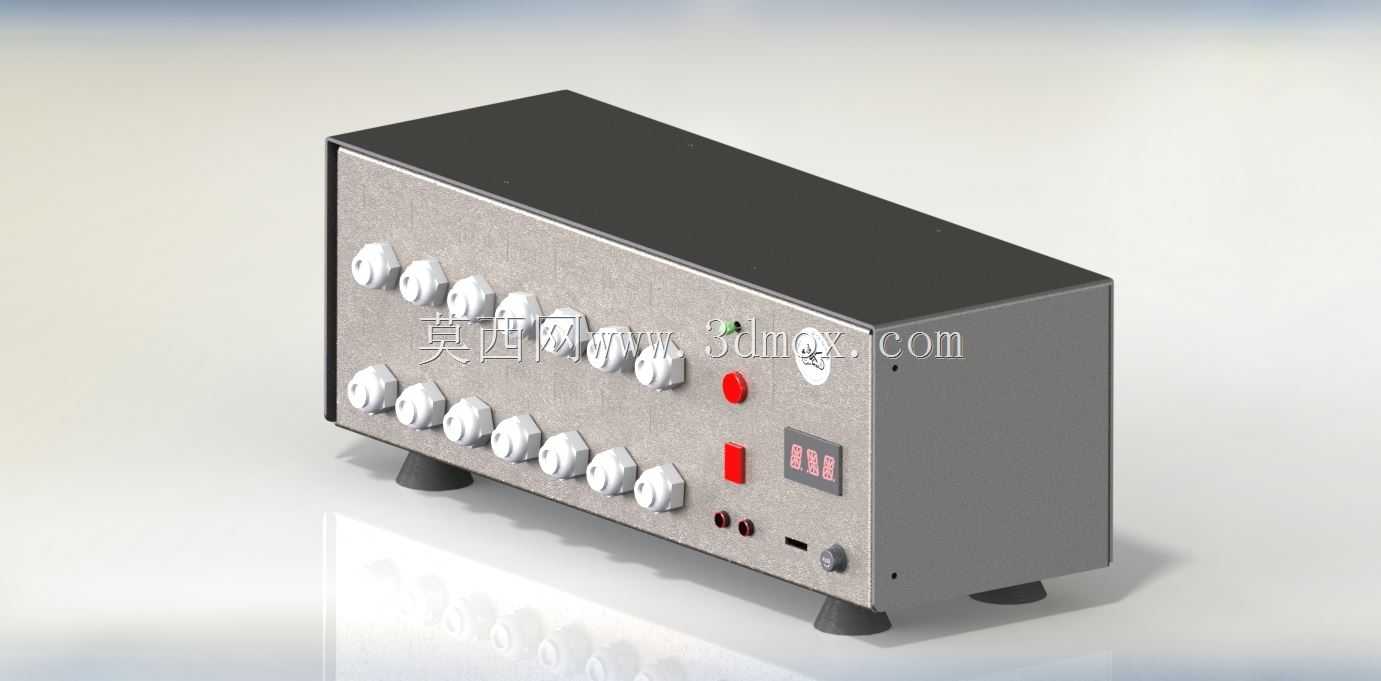

　　从结构上看，设备采用台式箱体布局，底部设置支撑脚，使箱体离开工作台面，既便于底部走线和散热，也能避免台面积液直接接触壳体。前面板为主要操作面，布置多组圆形接线端子或旋钮接口，分上下两排排列，适合多通道并行测试；面板上还保留按钮、指示灯、开关和插座类安装位，方便根据不同产品的测试工艺更换接口模块。端子间距在建模时需要重点校核，既要保证手指插拔空间，也要考虑导线弯曲半径、端子标识区域以及相邻回路的安全爬电距离。

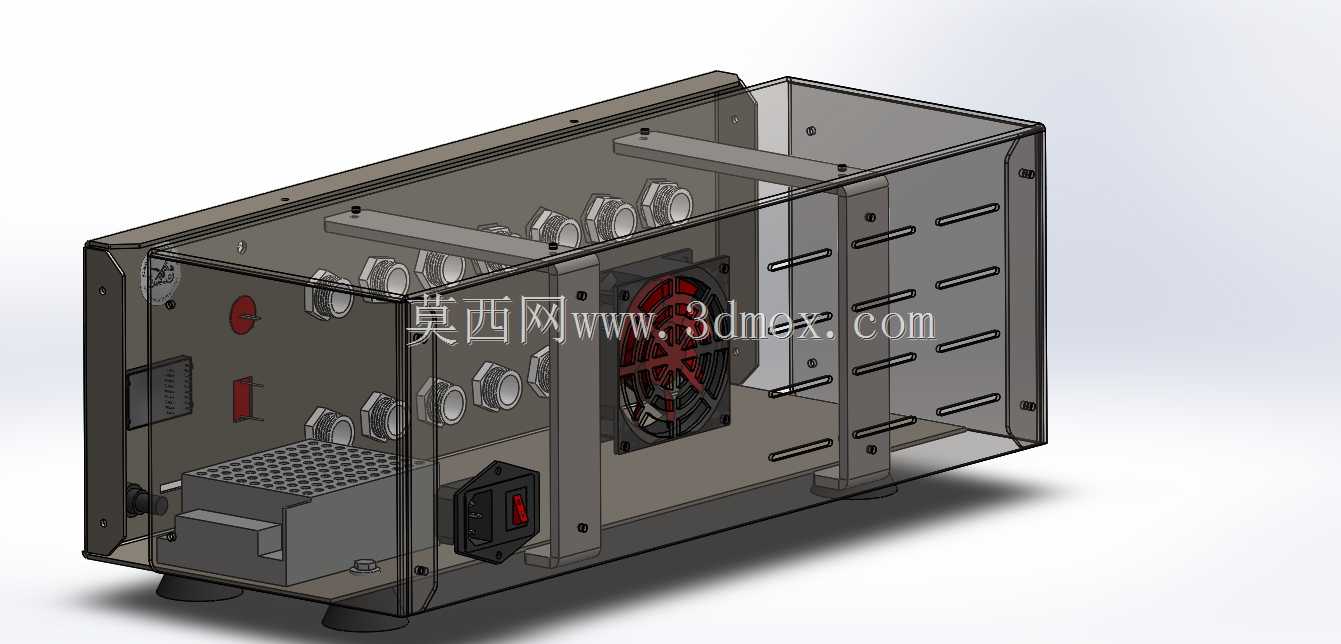

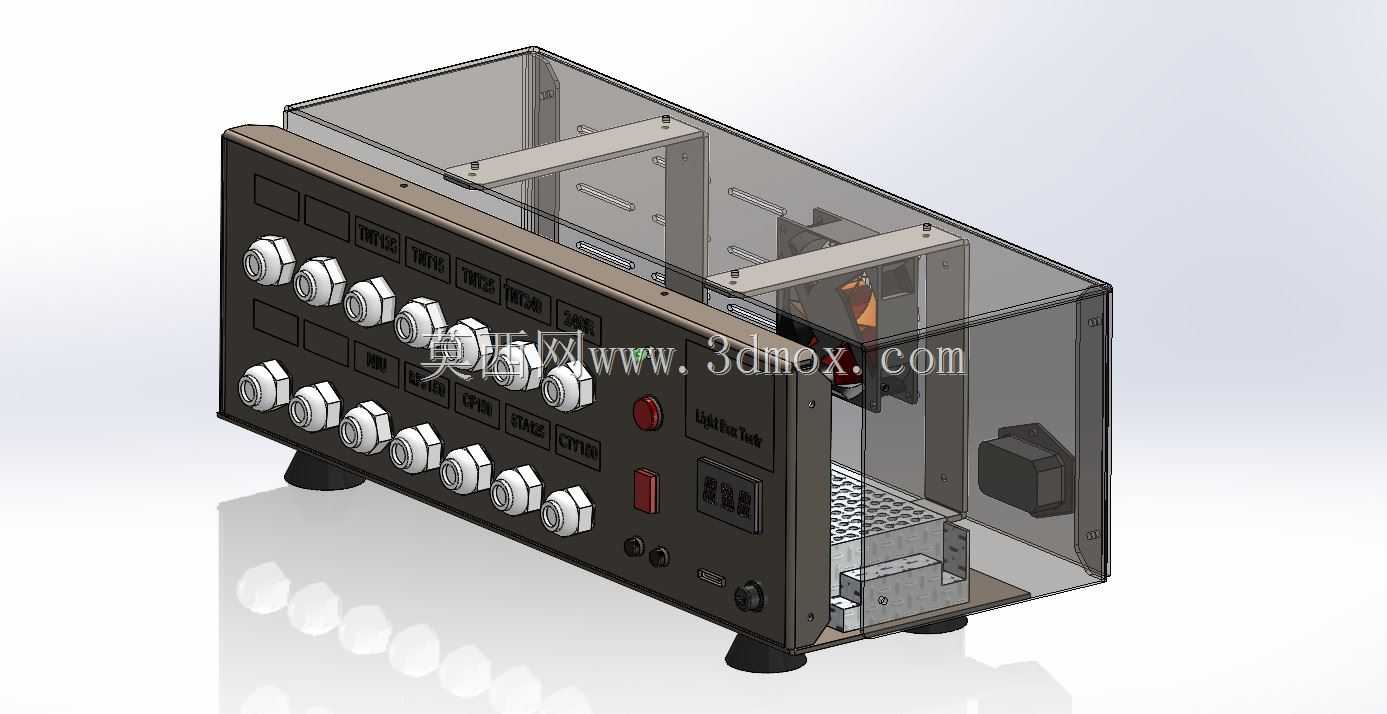

　　箱体侧面和顶部采用透明防护板的表达形式，便于在方案评审阶段直接观察内部元件排布。实际制造时，透明部分可替换为亚克力板、聚碳酸酯板或可拆卸金属盖板；若用于带电调试，透明护罩能起到物理隔离作用，防止工具、导线或手部误入带电区域，同时让维修人员快速判断内部继电器、电源模块和走线状态。框架部分以折弯钣金为主，边角采用螺接或折弯加强方式，适合小批量设备自制；内部横向安装梁用于固定电源、开关电源、端子排或负载模块，梁上预留长圆孔，可在装配阶段调整元件位置。

　　设计思路上，这类设备不能只按外观盒体建模，需要先从测试流程反推结构。第一步要确定被测件的接口数量、额定电压电流、测试持续时间和是否需要模拟负载；第二步再划分强电区、弱电信号区和操作区，避免高压接线与信号采集线混扎。箱体内部应设置独立安装板，端子排、继电器、断路器、开关电源等元件按维护频率分层布置：频繁操作的元件靠前靠上，长期不维护的电源和负载靠后或靠下。导线通道尽量沿箱体边缘走，底部预留线槽空间，跨门板位置需要考虑护套或拖链，防止门板拆装时磨破线缆。

　　前面板的人机尺寸也很关键。箱体放置在普通装配工作台上时，主操作区应落在人员自然伸手范围内，高频插拔端子不宜过低；旋钮和接线柱之间需要留出标签区，标签内容可对应通道编号、被测功能或信号类型。多排端子采用错位或分组布置，能够降低误插概率。若现场需要快速换型，面板可设计成可更换模块板，不同产品对应不同接口板，箱体内部的电源和采集部分保持通用，这样能减少重复制作整套测试设备的成本。

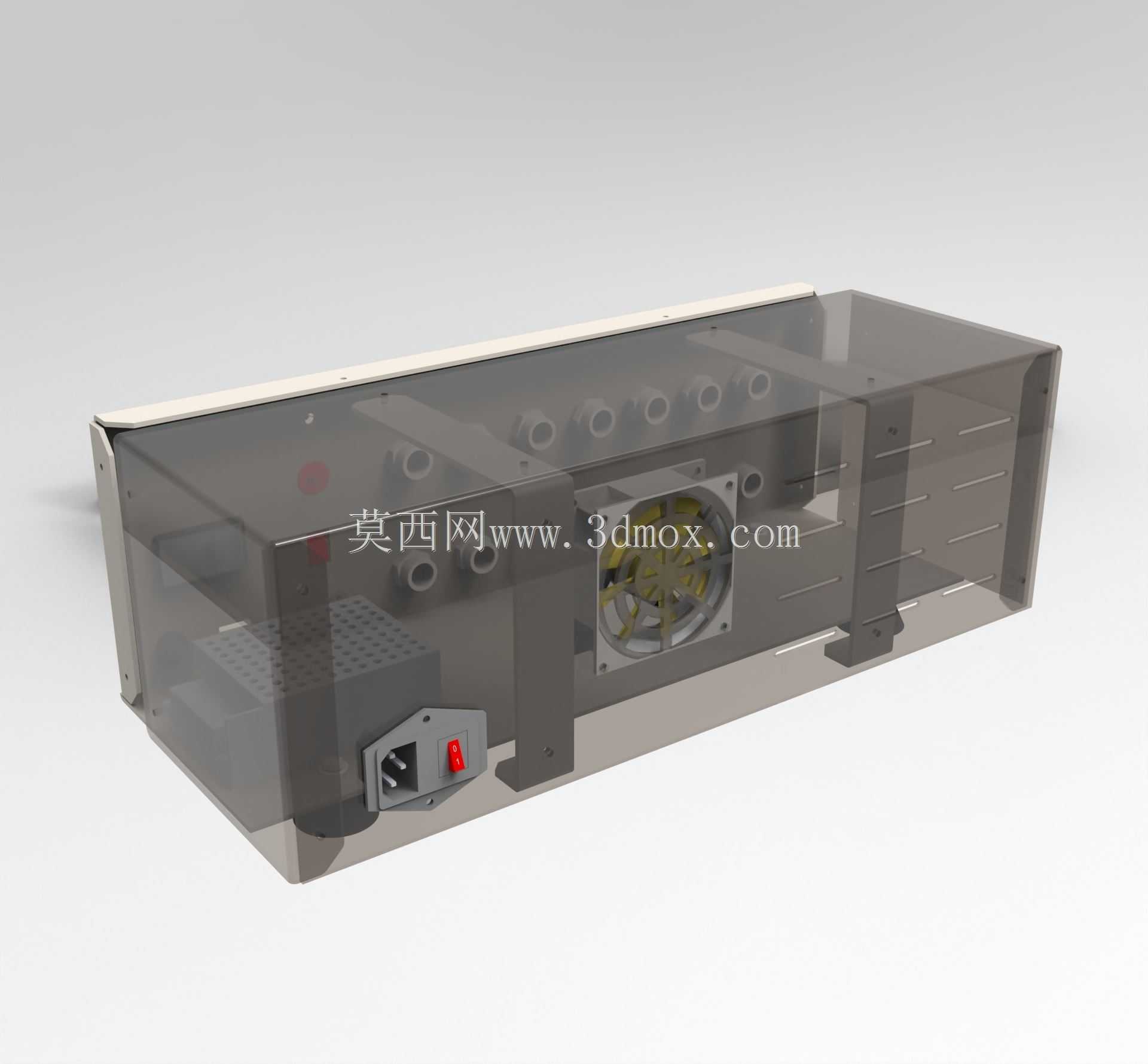

　　散热与防护是电气测试箱不能忽略的边界条件。箱内若安装电源模块或负载电阻，连续工作会产生热量，模型中应在侧板、背板或底部预留通风孔位置，必要时增加风机安装位；进风与出风通道要形成稳定流向，避免热量积聚在透明罩内。底部脚垫除了防滑，还能抬高箱体形成进风间隙。对于金属壳体，所有可触及钣金边需要去毛刺或折边，门板和护罩采用快拆螺钉或手拧螺钉固定，维护时不需要整体移动箱体。

　　安装边界方面，三维布局时除了箱体本身长宽高，还要在前方预留接线操作空间，两侧预留护罩拆卸空间，背部预留电缆弯曲和插头插拔距离。台面上放置时，应核对箱体重量、脚垫接触面积以及人员操作高度；若测试线较粗，前面板外侧还要留出导线自然下垂和拖拽的区域，不能让线缆张力直接作用在端子上。内部元件模型同样需要保留真实接线空间，尤其是端子排后方、开关电源侧面和断路器上下端，不能为了视觉紧凑而压缩走线区域。

　　整体来看，该结构的价值在于把装配检测工位所需的电气接口、防护罩壳、安装骨架和维护空间统一成一套完整设备。建模时需要同时表达钣金折弯、透明护罩、内部横梁、面板元件、脚垫和内部模块的相对关系，使结构工程师可以据此展开钣金出图、电气元件选型、面板加工和工位布局确认。
