CA6140车床传动齿轮组结构

　　这套齿轮与轴承组合件面向普通卧式车床主轴箱、进给箱以及溜板箱内部的动力传递场景，也可迁移到中小型减速装置、分度机构和需要稳定速比转换的通用传动单元中。在金属切削设备里，齿轮承担转速变换、扭矩放大和运动方向切换的任务，滚动轴承则约束轴系径向与轴向位置，二者配合直接影响主轴回转精度、噪声水平和长期磨损状态。

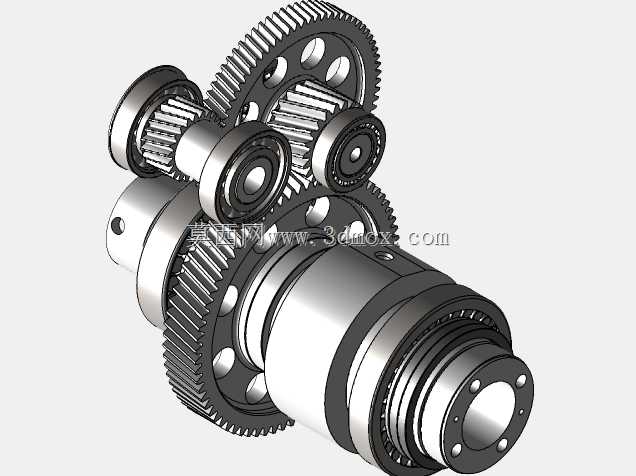

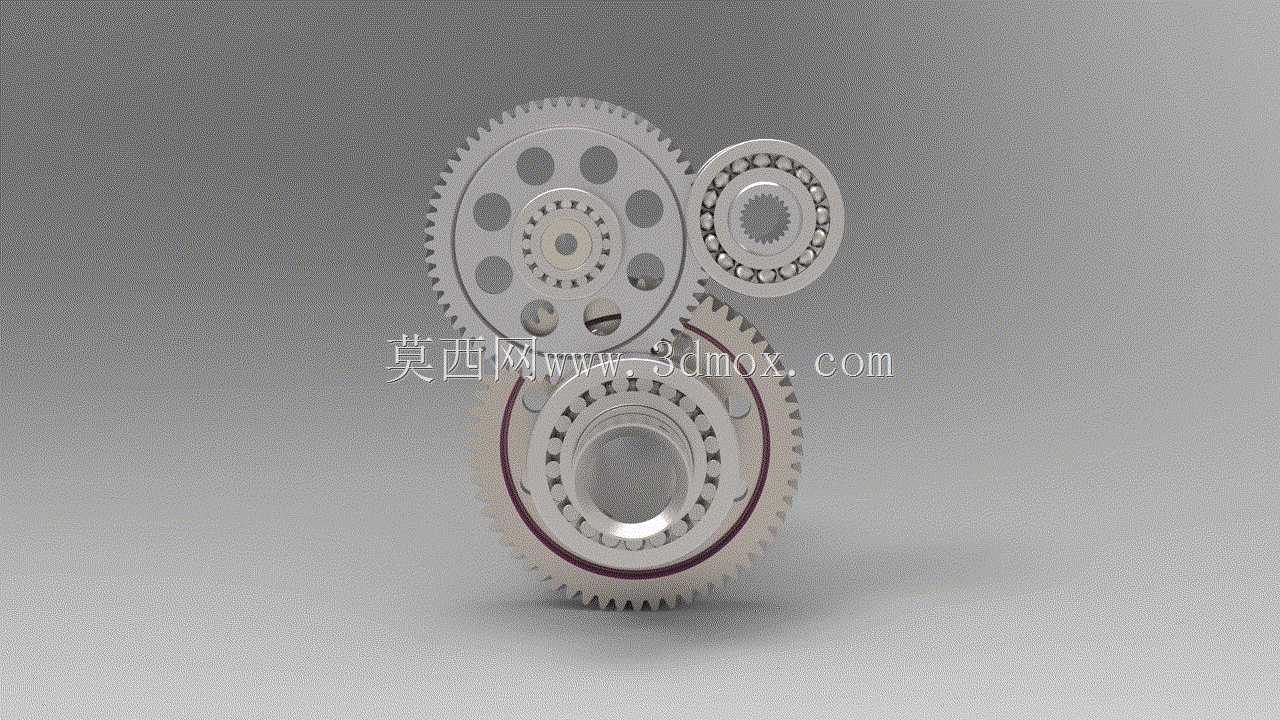

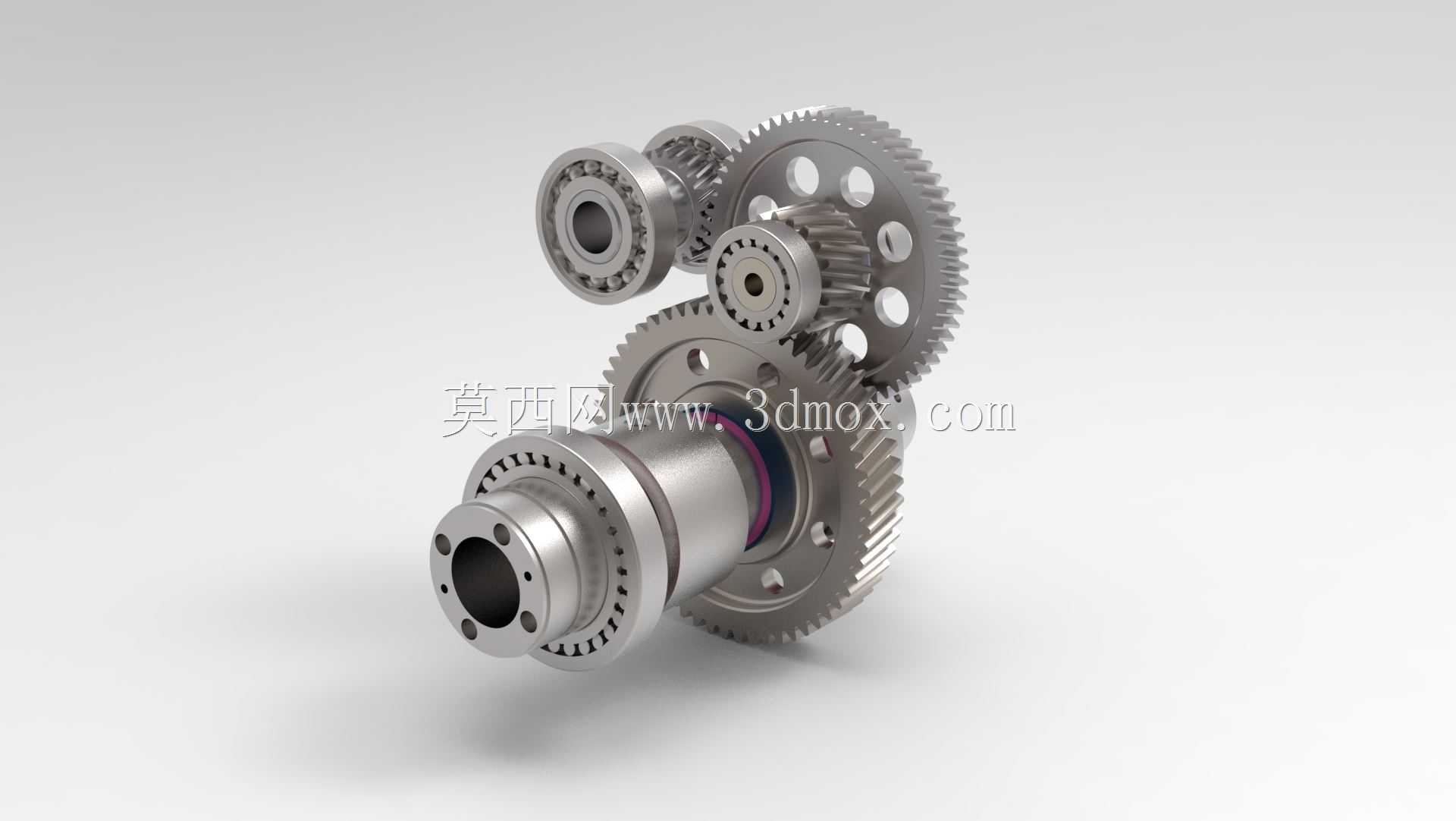

　　结构上可以看到不同直径的盘状齿轮相互啮合，轮齿沿外圆均匀分布，齿坯上开设多组圆形减重孔。减重孔并非随意布置，孔位需要避开齿根应力集中区域，并保持轮辐对称，使高速旋转时质量分布均衡；孔边与齿根圆、轮毂外圆之间保留足够腹板宽度，避免热处理和承载过程中出现局部变形。大齿轮中心区域集成带滚动体的回转支承结构，滚珠在内、外圈滚道之间循环承载，既可以支撑齿轮自身旋转，也能承受一定方向的联合载荷；小齿轮旁同样布置紧凑轴承单元，使轴系在有限箱体内获得稳定支撑。

　　从设计思路看，齿轮参数需要围绕传动链的速比、中心距和模数展开。齿数决定相邻轴之间的转速关系，模数影响齿厚与抗弯能力，压力角则关系到啮合时的法向力方向。机床主轴箱中的齿轮经常在换挡、正反转和断续切削条件下工作，齿面需要兼顾耐磨性与接触疲劳强度，齿根要抵抗弯曲疲劳；建模时齿廓渐开线、齿顶圆、齿根圆角和退刀结构都应准确表达，不能只画出外观锯齿。轴承部分则要体现内圈、外圈、滚动体和保持架的装配关系，滚动体直径与滚道曲率相匹配，保证装配后不存在干涉。

　　安装边界方面，齿轮通常以孔与传动轴配合，键槽或花键用于传递扭矩，端面靠轴肩、套筒或挡圈定位。设计三维结构时，轮毂长度、孔径公差、键槽位置和齿宽都要与轴系空间对应；若齿轮过于贴近箱壁，还需预留润滑油流动和齿轮搅油空间。轴承外圈装入箱体孔座，内圈随轴旋转，轴向固定方式取决于载荷性质，受轴向力较大的位置需选用能承受双向轴向载荷的支承形式。相邻齿轮啮合时，中心距偏差会造成侧隙过大或齿面卡滞，因此箱体孔系同轴度、平行度和轴承位尺寸必须协同校核。

　　实际运行中，润滑条件对这套组件寿命影响明显。车床齿轮箱多采用油浴或飞溅润滑，齿面啮合区需要形成稳定油膜，轴承滚道也应得到润滑油补给。若齿面加工粗糙、轴承预紧不当或轴系挠曲过大，设备会出现发热、噪声、振动和爬行现象。结构建模阶段把齿轮、轴承、轴和箱体占位关系完整表达，有利于检查换挡齿轮滑移行程、紧固件可达性以及维修拆卸顺序。

　　该类零件的外形尺寸主要受箱体内腔和传动功率约束：大齿圈用于低速大扭矩级，小齿轮用于高速输入级，齿宽增加可提高承载能力，但也会增大啮合不对中带来的偏载风险。腹板开孔减轻了转动惯量，使启停和换向更灵敏；轴承嵌入齿轮附近则缩短了支承跨距，降低轴的弯曲变形。整体结构体现了机床传动件在紧凑空间、精度保持和可靠承载之间的平衡，适合用于传动原理演示、箱体内布局校核、装配干涉检查以及机械加工工艺分析。
