十字滑块式钻床精密虎钳结构

　　这套十字滑块钻床虎钳主要面向钻削、轻铣、铰孔、攻丝前的工件定位场景，常见于普通台钻、立式钻床、小型铣床及维修钳工工位。与普通固定式平口钳不同，它把夹持机构和双向移动滑座集成在一起，工件一次装夹后，可通过两个正交方向的丝杆分别调整纵向和横向位置，不必反复松开虎钳、敲打工件或重新找正，适合多孔位板件、小型支座、法兰盘、模具垫块及异形零件的坐标加工。

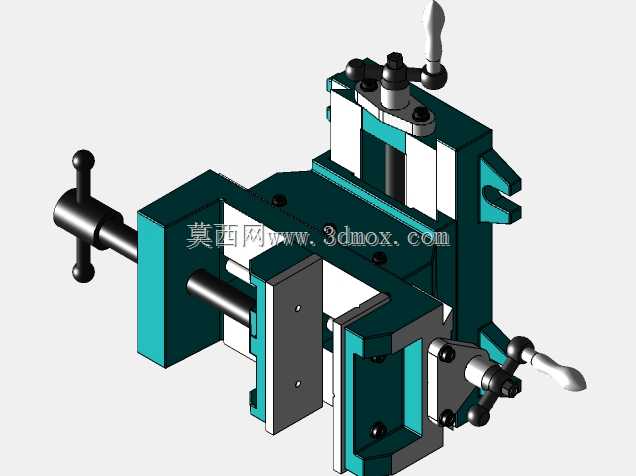

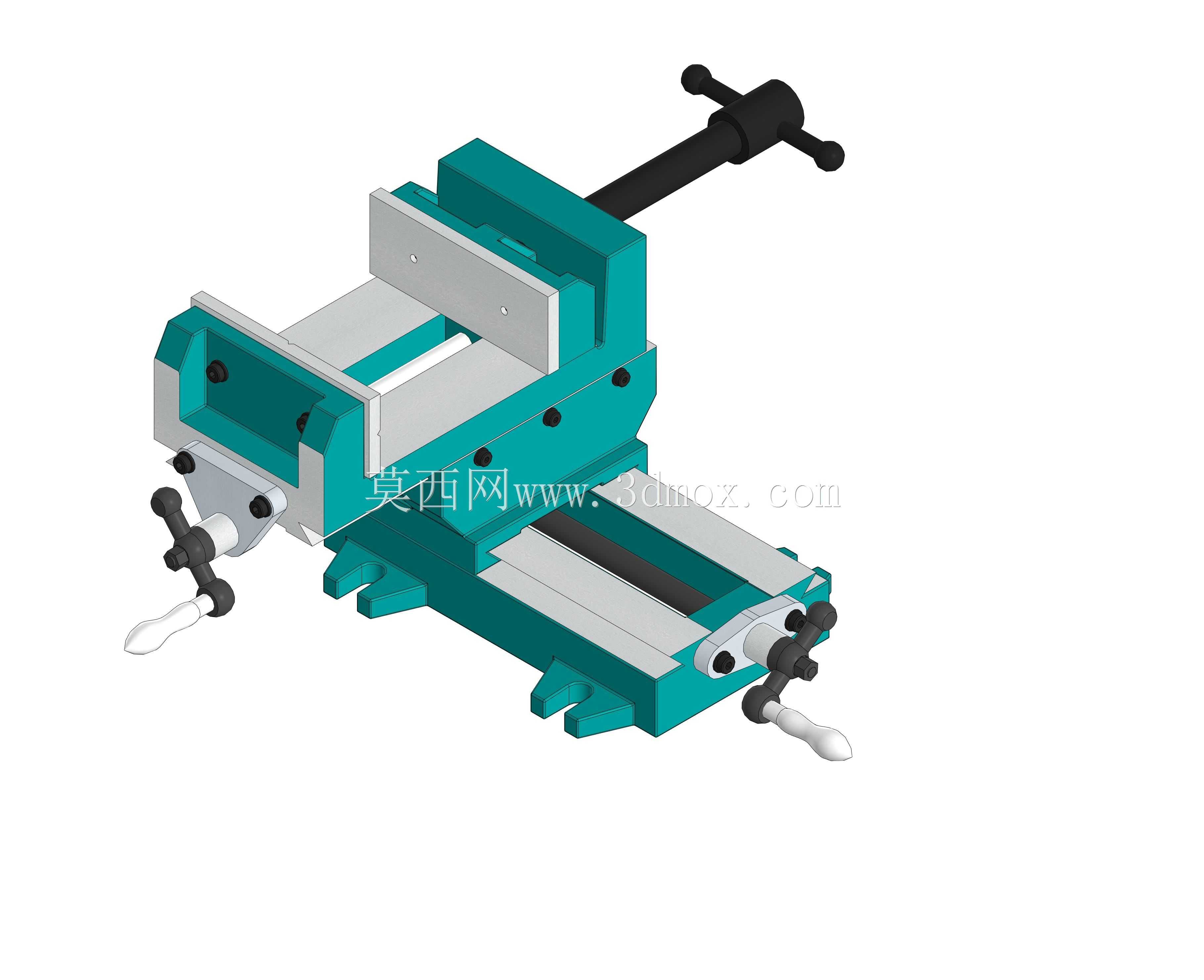

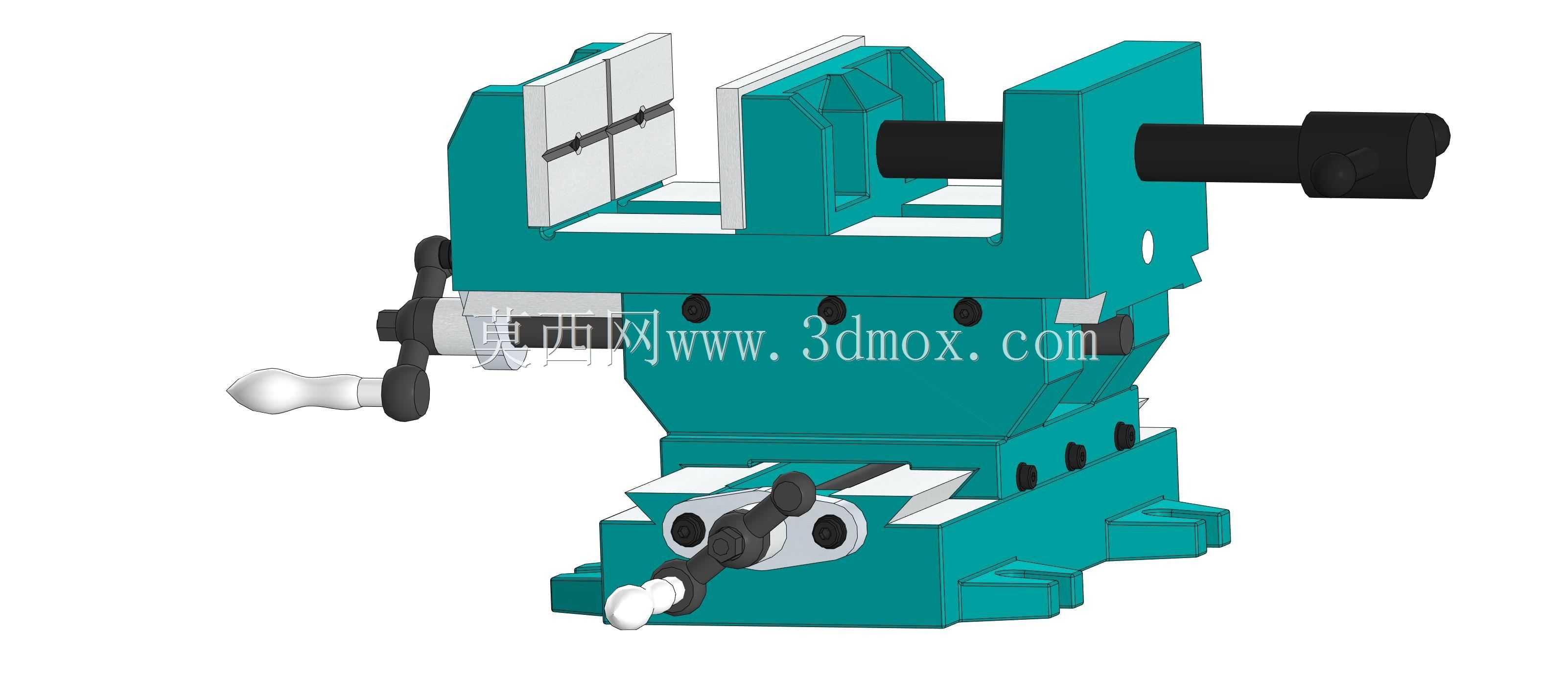

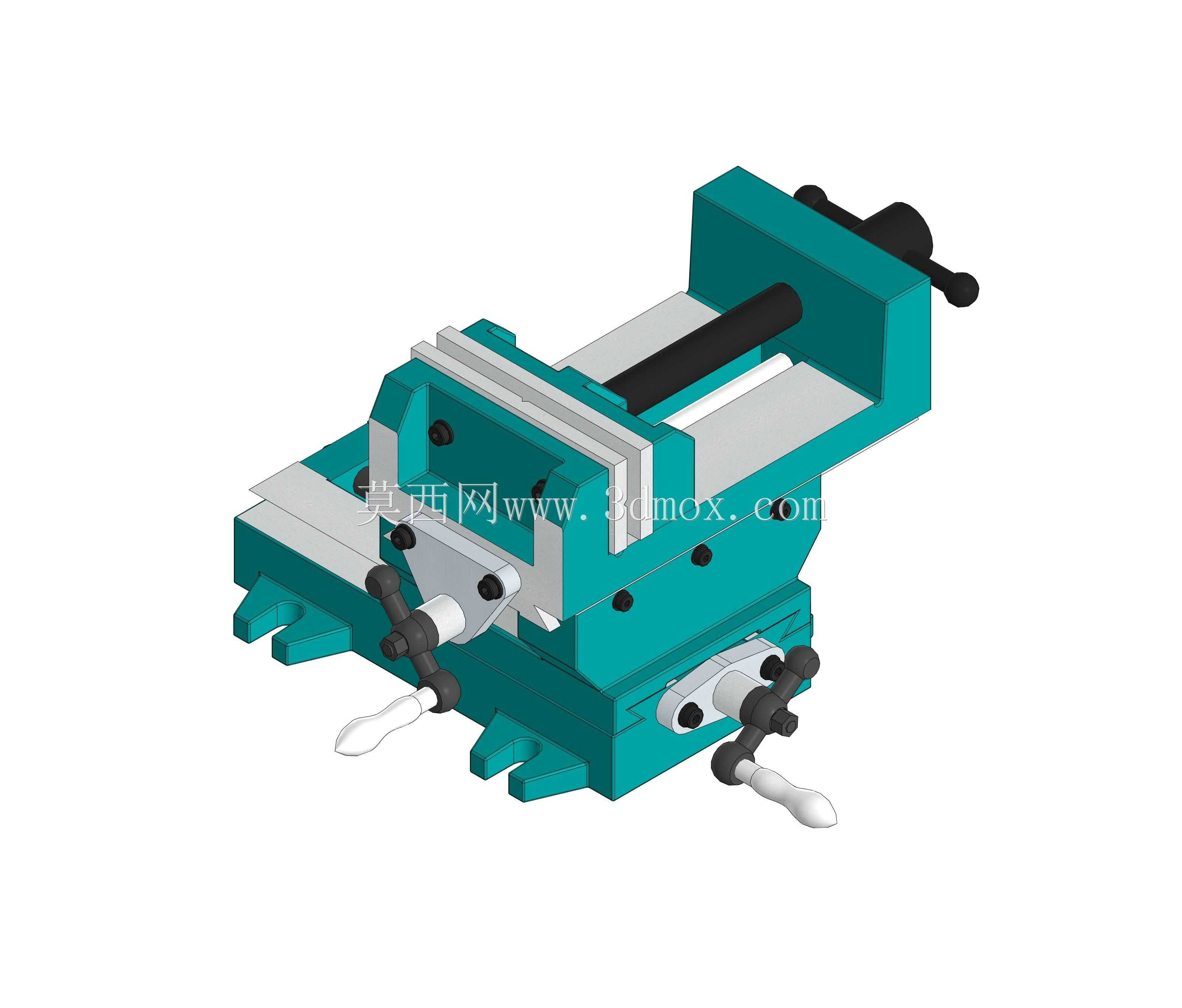

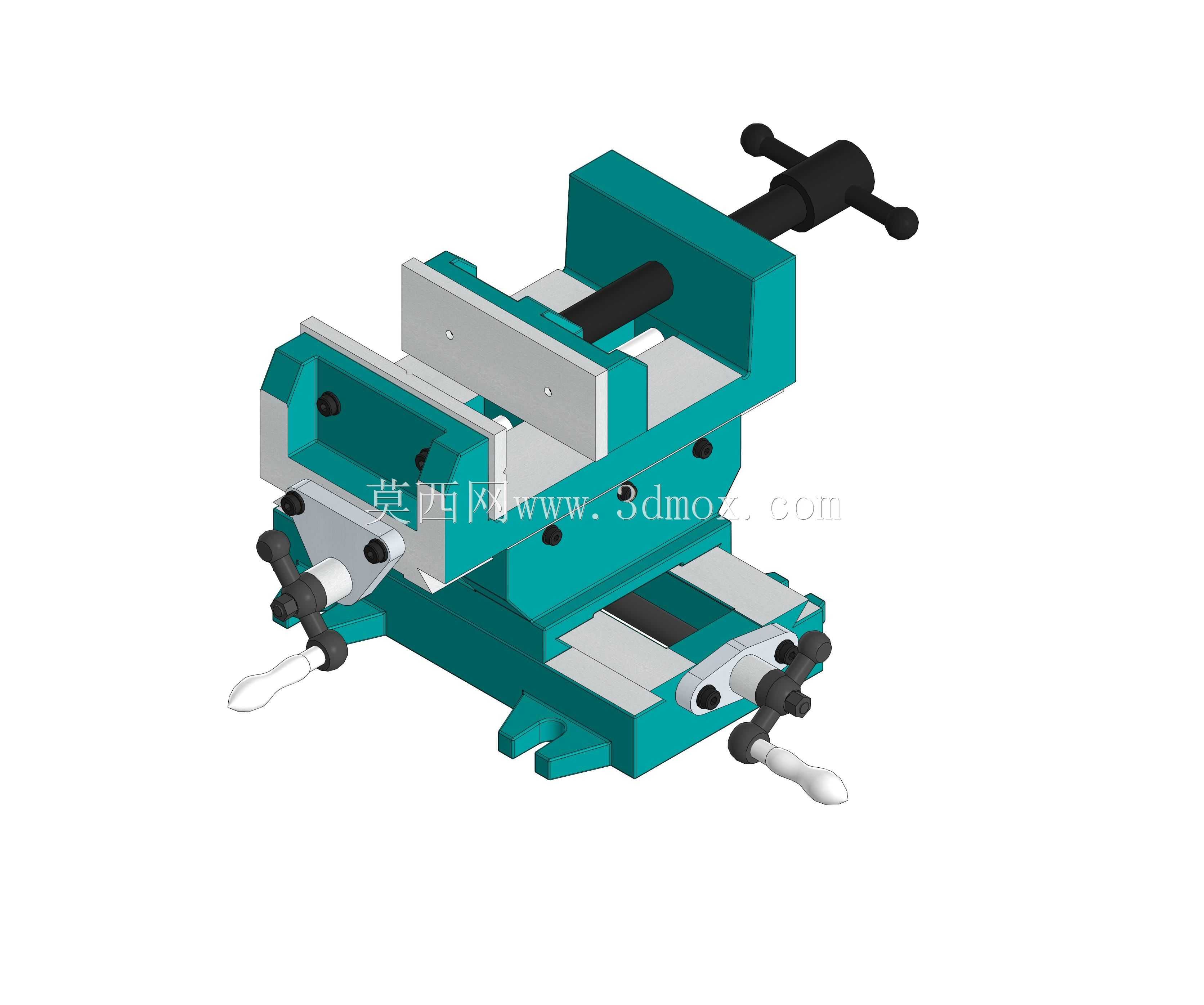

　　从结构组成看，装置可分为固定钳体、活动钳口、夹紧丝杆、下滑座、上滑座、横向进给丝杆、纵向进给丝杆、导轨压板、锁紧手柄和底座安装面等部分。上半部分承担工件夹紧功能，钳口采用平直钢件形式，活动钳口沿上部导轨移动，通过端部手轮带动丝杆推进，夹紧力沿钳口对称方向传递，可减少工件翘起。下半部分为十字滑台，两层滑座分别沿互相垂直的导轨运动，手轮布置在滑座侧端，操作时工人可在钻床旁直接微调孔位。导轨面采用贴合面承载，配合压板或镶条控制间隙，既保证移动平顺，又能在钻削受力时限制侧向窜动。

　　设计思路上，该模型重点表达总体尺寸传递、部件相对位置和运动关系，而非逐个还原密封件、垫圈、小螺钉等次要细节。对工装设计人员而言，这种处理方式更利于在方案阶段判断虎钳放入机床工作台后的边界：底座轮廓决定安装占地，钳口宽度和开启高度决定可夹持工件范围，两个手轮的外伸尺寸决定操作空间，滑座行程则决定一次装夹后可覆盖的坐标调整区域。若将其放入钻床或铣床装配中，还需核对虎钳底部到钻削主轴的最小距离、T型槽螺栓穿装位置、手轮旋转时与机床立柱或护罩的干涉情况，以及工件抬高后刀具有效长度是否足够。

　　实际使用时，虎钳底座应平稳贴合机床工作台，压紧螺栓尽量对称布置，避免单侧压紧导致滑座扭曲。加工规则孔系时，先以基准边靠紧固定钳口，再通过纵横手轮依次移动到孔位；若孔位精度要求较高，可配合百分表、量块或定位块校正滑座移动量。粗钻工况下，切削力主要向下并伴随扭矩，导轨锁紧和底座压紧尤为关键；精铰或轻铣时，则应关注滑座间隙，进给动作要平稳，避免反向空程影响孔距。钳口表面需要保持清洁和平直，夹持毛坯件时可加软钳口或垫块，防止压伤已加工面。

　　三维建模时，上部钳体宜按焊接或铸件箱体思路处理，壁厚、肋板和导轨安装面要体现刚性；活动钳口与丝杆螺母之间应保留同轴装配关系，手轮、手柄球和锁紧件按操作姿态布置。十字滑座部分要重点保证两层导轨方向正交，丝杆轴线与导轨方向平行，滑块行程极限处不得与底座、钳体或手轮发生碰撞。对于工程展示和设备布局，模型能够直观反映装夹高度、操作半径、工件容纳空间以及与刀具主轴的相对位置；对于加工工装开发，则可在此基础上继续细化钳口淬火面、丝杆螺母间隙调整、刮屑防护、刻度环和锁紧机构等细节，使其从方案模型进一步转化为可制造的夹具图纸。
