CA6140车床配套箱体冲孔工装夹具

　　这套手动冲孔工装主要面向普通卧式车床周边的小型钣金件、箱体类薄壁零件二次加工场景，在中小批量修配、单件试制以及车间工位辅助工序里使用频率很高。常规箱体类零件在完成车削基准面之后，往往需要在侧壁、凸台或者非回转面上加工小孔，若重新安排钻床工序，需要二次找正、重复装夹，不仅拉长流转周期，也容易因为基准切换带来孔位偏差。这套工装可以直接布置在车床工位旁，由操作人员手动完成进给与施压，针对薄钢板、有色金属箱体以及小型支架类零件完成冲孔作业，省去了划线、样冲定位以及多次装夹的辅助时间。

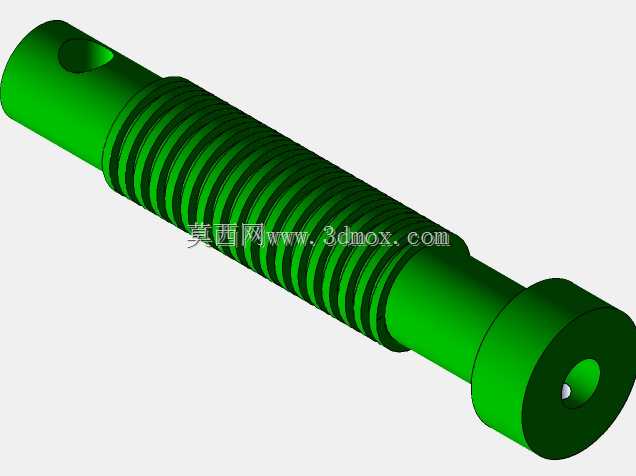

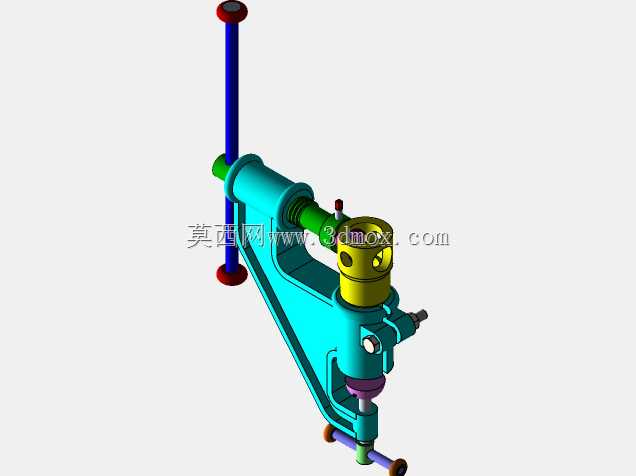

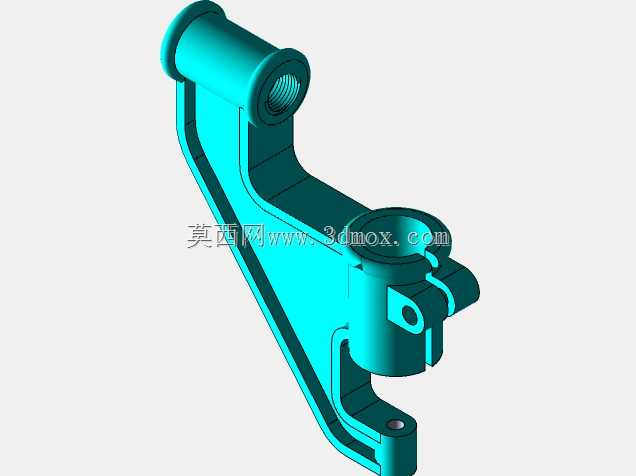

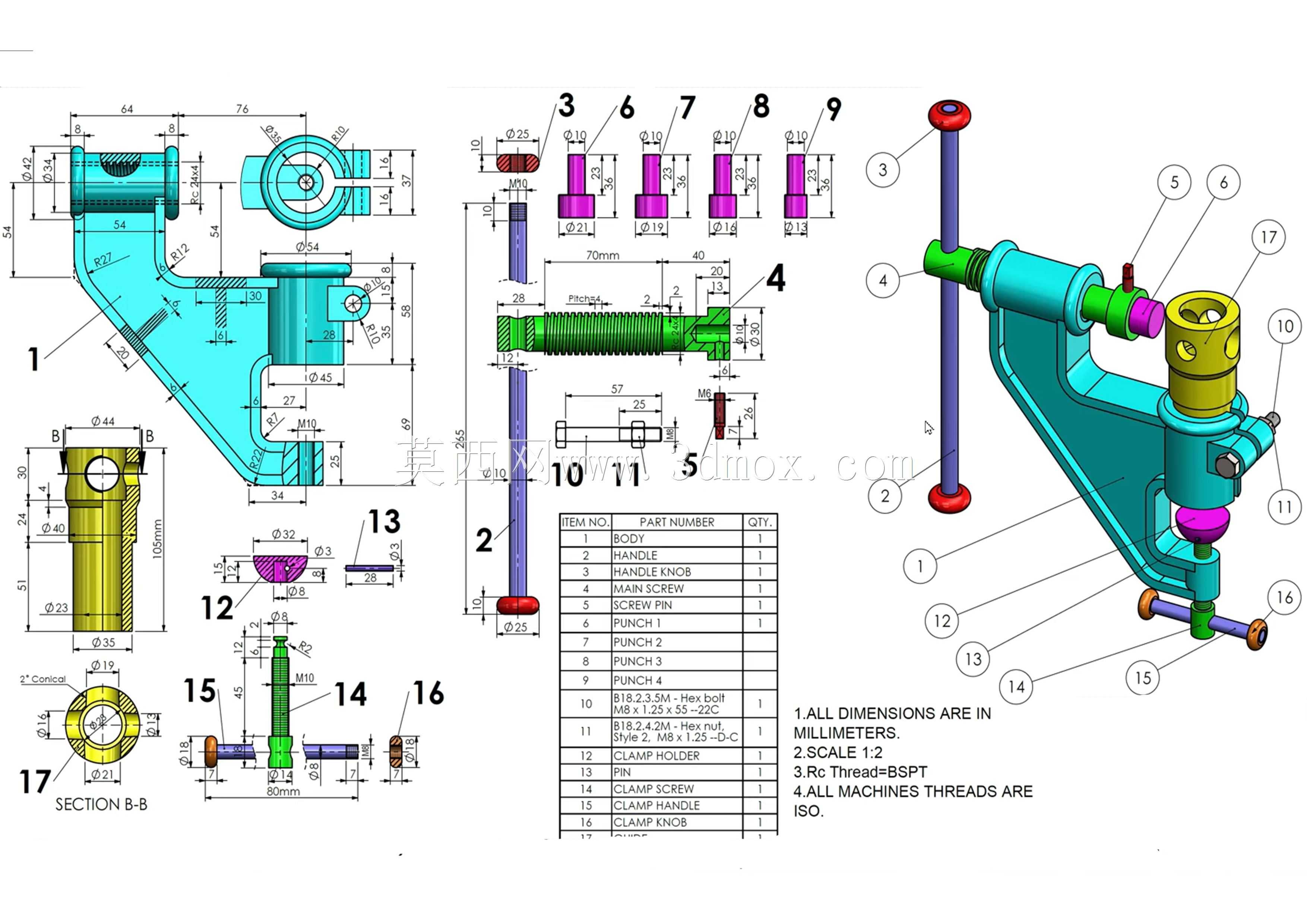

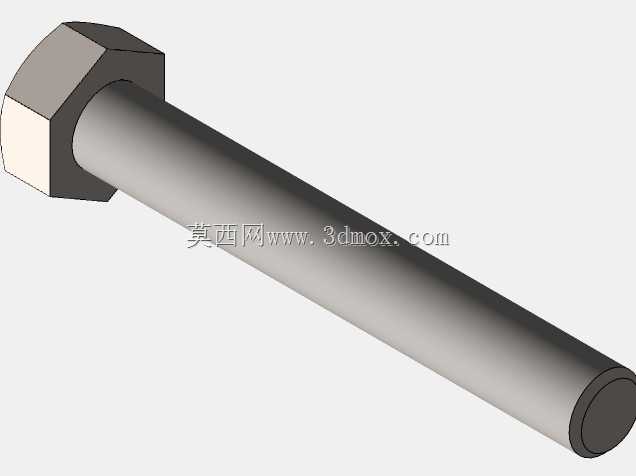

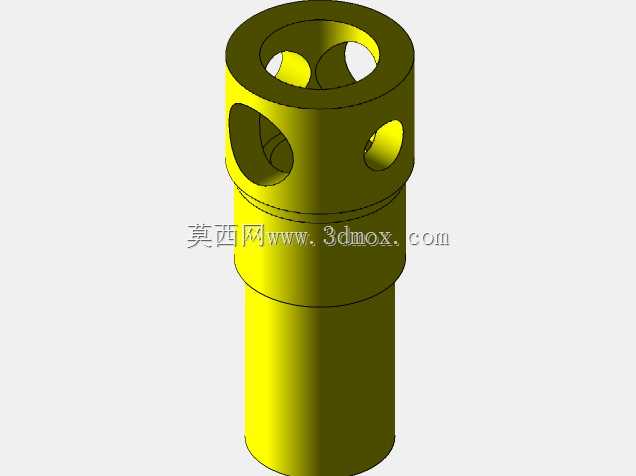

　　从结构组成来看，整套机构以C型弯臂作为承载主体，弯臂采用高刚性铸钢形态设计，截面在受力方向做了加厚过渡，开口处留出足够的工件避让空间，作业时工件可以从侧向推入，不需要从端部穿套，针对带法兰、带凸边的箱体零件兼容性更好。弯臂上端布置螺纹进给组件，长螺杆通过梯形螺纹传递轴向压力，螺杆端部连接快换式冲头，不同孔径的冲头可以根据加工需求更换，冲头与下方的凹模保持同轴配合，凹模安装在弯臂下端的定位座内，凹模孔与冲头间隙按照薄板冲裁的常规配合精度设定，冲裁过程中材料被瞬间剪切，断面平整，毛刺控制在常规钣金加工允许范围内。

　　侧向设置的导向立柱配合上下限位手轮，一方面可以对工件的放置高度做粗定位，另一方面在施压过程中限制弯臂的侧向形变，让冲头的进给轨迹始终保持竖直，避免冲头受偏载出现弯折。操作端的手柄采用加长力臂设计，操作人员转动手柄时通过螺纹增力，不需要额外配置液压动力源或者气源，在没有配套动力管线的维修车间、临时加工点位都可以快速投入使用。工装底部的支撑脚做了防滑处理，放置在钳工台或者机床辅助工作台面上即可作业，也可以通过底座预留的安装孔固定在专用工作台上，连续批量作业时整体稳定性更有保障。

　　设计过程中首先围绕冲裁力做结构校核，针对常见厚度的低碳钢薄板冲孔工况，计算出冲裁瞬间的最大抗力，再反向验证C型臂的弯曲强度与螺纹副的承压能力，梯形螺纹选用耐磨的传动螺纹规格，长期使用后磨损间隙可以通过端部螺母微调补偿。冲头与安装座之间采用标准锥面配合，更换冲头时不需要拆卸整个进给机构，操作人员松开锁紧件即可完成替换，日常维护时只需要定期在螺纹面和导向柱表面加注润滑脂，就能保证进给动作顺畅。工装的开口高度与喉深尺寸按照常见小型箱体的外形边界设定，工件放入后冲头落点距离弯臂内侧的距离可以覆盖多数箱体侧壁孔的加工位置，不需要额外加长转接件。

　　在实际生产线排布中，这类工装常安排在车床工序完成之后，工件从卡盘卸下后直接放到工装定位区域，依托工件已经加工好的基准面靠紧定位挡块，快速确认孔位后转动手柄即可完成冲孔，加工完的工件可以直接转入后续去毛刺、装配环节，工序之间的转运距离被大幅缩短。针对多品种小批量的教学实训、机修车间以及非标设备装配现场，这套机构不需要复杂的电气调试，新手操作人员经过简单讲解即可掌握操作要领，结构全部采用常规机械零部件组成，备件加工难度低，长期使用的维护成本也处于较低水平。建模过程中所有配合面、运动行程以及零件之间的装配关系都按照实际加工逻辑搭建，冲头的进给极限位置、手柄的转动空间、工件装卸的操作间隙都做了对应校验，能够直接用于结构方案评审、工装改制参考以及加工工序演示。
