轮式铰接臂挖掘机组装结构

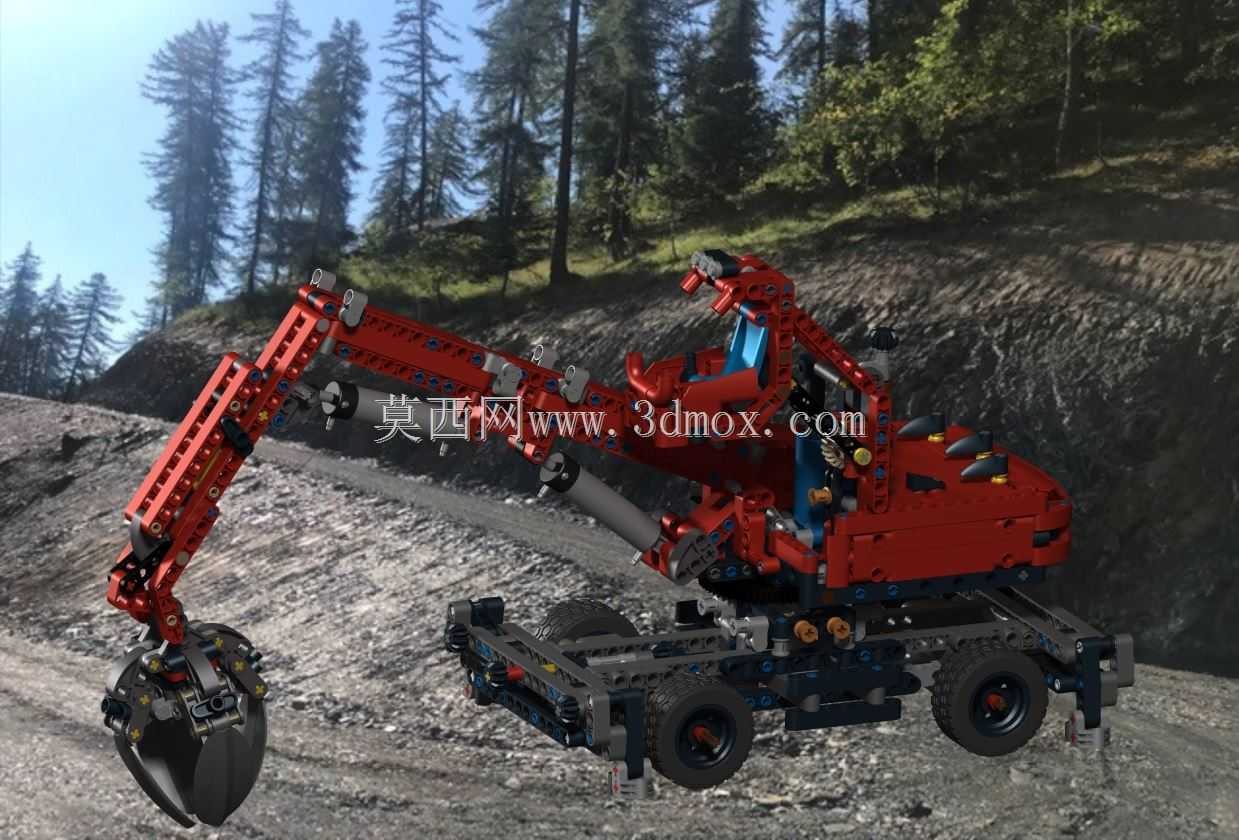

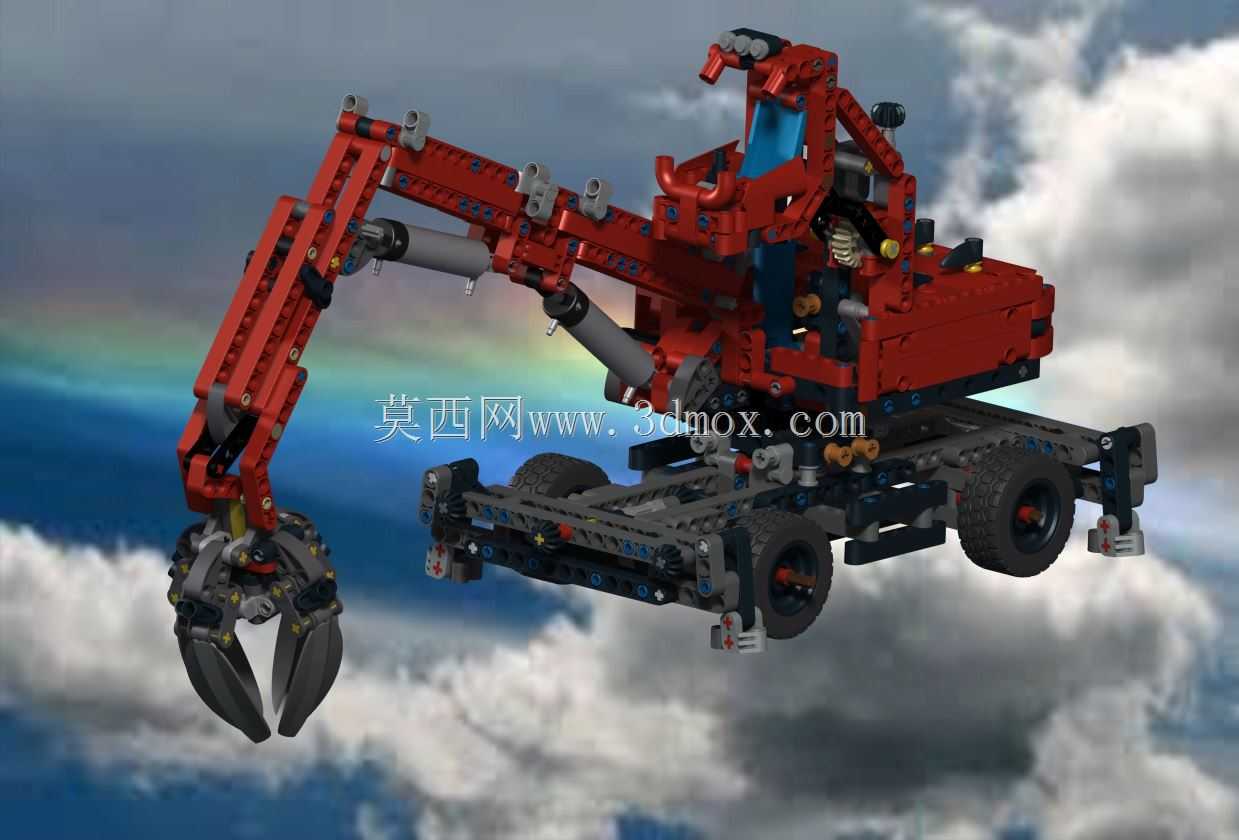

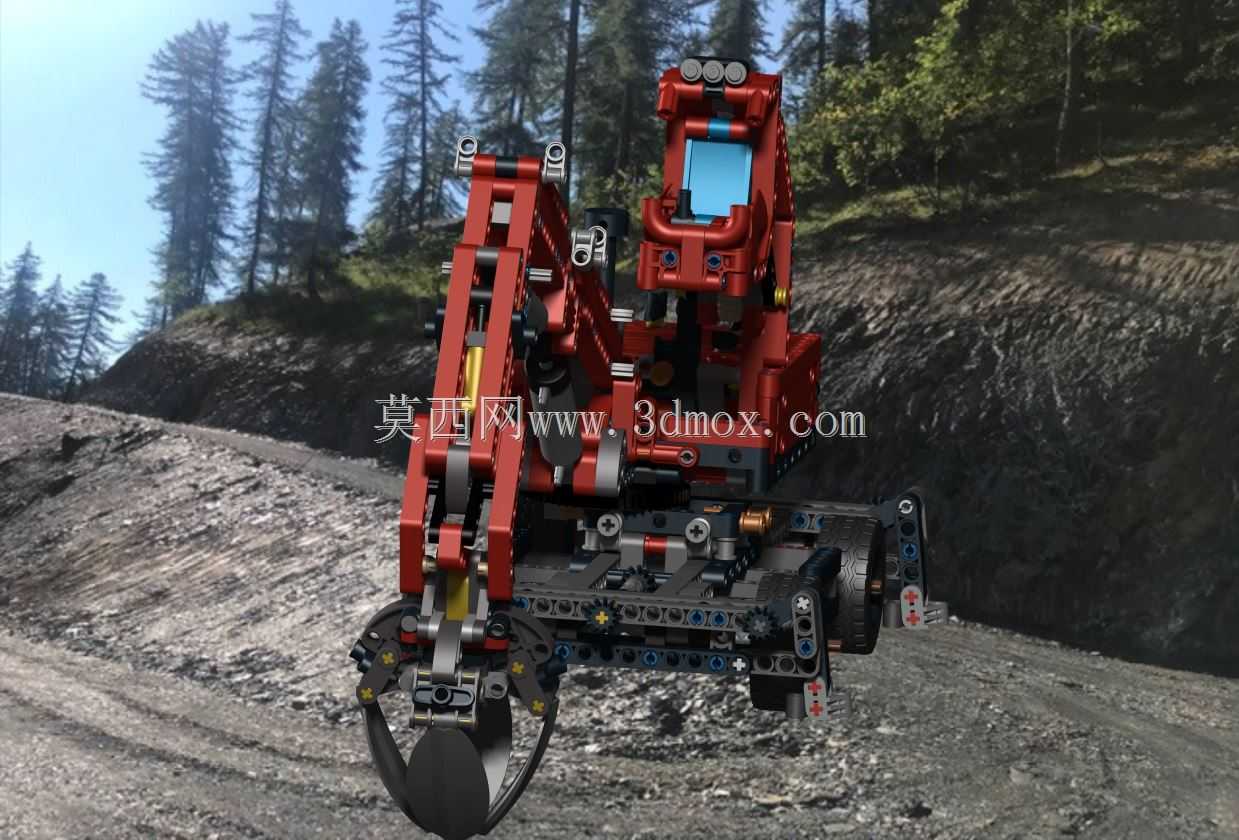

　　该作品以积木化零件还原一台轮式铰接臂挖掘机，整体结构围绕小型土方作业设备的典型布置展开，重点表现上车工作装置、回转平台、轮式行走底盘以及可展开支撑支腿之间的装配关系。模型并非单纯外观摆件，而是将真实挖掘机的功能分区拆分为可理解的机械模块：前端铲斗通过斗杆与动臂连接，臂架采用多段铰接形式，能够模拟挖掘、提升、卸料和回位过程；臂体内部以线性推杆对应液压油缸的位置，用于表达伸缩驱动对臂架角度变化的作用。

　　从实际用途看，这类小型轮式挖掘机常用于市政道路修补、庭院土方整理、管线沟槽开挖、农林场地清理以及狭窄工地的辅助作业。与履带式设备相比，轮式底盘对硬化路面更友好，转场时不需要额外拖车，短距离移动效率较高；但在挖掘作业时，轮胎接地面积有限，整机稳定性需要依靠支腿和底盘配重来保证。作品在底盘四角设置了可展开支撑结构，支腿放下后能够扩大支撑多边形，减少铲斗入土时产生的倾覆力矩，这一细节对应了真实设备在重载挖掘前必须建立稳定支撑边界的工程逻辑。

　　建模思路上，作品先确定底盘轮距、轴距和上车回转中心，再向上布置平台、臂架铰点和操作区域。轮式底盘承担承载与行走功能，车架两侧保留车轮、车桥和连接梁的位置关系；上车平台集中布置动力、臂架和控制部件，平台与底盘之间通过回转连接区域对应真实挖掘机的回转支承。动臂、斗杆和铲斗的铰点顺序直接决定挖掘轨迹，若铰点间距不合理，臂架在收拢状态会与平台干涉，在最大外伸位置又会出现铲斗离地高度不足的问题。因此，结构设计需要同时校核最短运输姿态、最大挖掘半径、最大卸料高度和最深挖掘位置，而不是只关注某一个展示角度。

　　外形边界方面，臂架收拢时整机长度主要由底盘前后悬伸和工作装置贴附位置决定，运输状态下铲斗应靠近车头或底盘前方，避免臂架过高造成通过性问题。作业状态下，动臂抬起后整机高度显著增加，斗杆外伸时前端载荷远离回转中心，此时需要关注后方配重与前方铲斗载荷之间的力矩平衡。支腿展开宽度构成横向稳定边界，支腿接地位置越靠外，抗侧倾能力越强，但也会占用更多作业空间；在城市道路或墙边施工时，支腿展开范围还会受到路沿、沟槽和周边设施限制。

　　作品的外观采用红色臂架与深色底盘搭配，视觉上突出工作装置，同时保留轮胎、轮毂、液压推杆、平台护栏、操作区和铲斗齿形等关键特征。铲斗部分通过多零件拼合形成弧形斗体和斗齿轮廓，能够表现入土、装料和倾倒时的物料承载形态。臂架侧面的孔位与连杆结构不仅承担积木装配作用，也对应真实工程机械中销轴连接、加强筋和维护拆装点的设计语言。对三维建模学习者而言，该模型适合用来练习铰接机构运动关系、底盘支撑稳定性分析、复杂装配层级管理以及工程设备外观与功能协同设计。

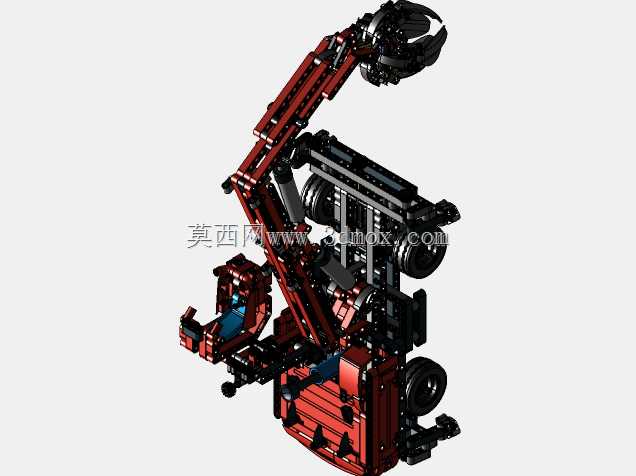

　　在结构拆解时，可将整机分为行走系统、车架系统、回转支撑、上车平台、动臂组件、斗杆组件、铲斗组件、推杆组件和支腿组件。各模块之间通过销轴或等效旋转副连接，运动校核应重点观察臂架起升时推杆是否处于合理行程范围，铲斗翻转时是否与斗杆发生碰撞，支腿展开时是否与轮胎干涉。通过这些模块的组合，模型把小型挖掘机从静态外形延伸到可理解的作业机构，使设计者能够直观看到载荷传递路径：铲斗受力经斗杆、动臂和铰点传到上车平台，再经回转区域传至底盘，最终由轮胎或支腿传递到地面。
