小松PC100-6履带式液压挖掘机械结构

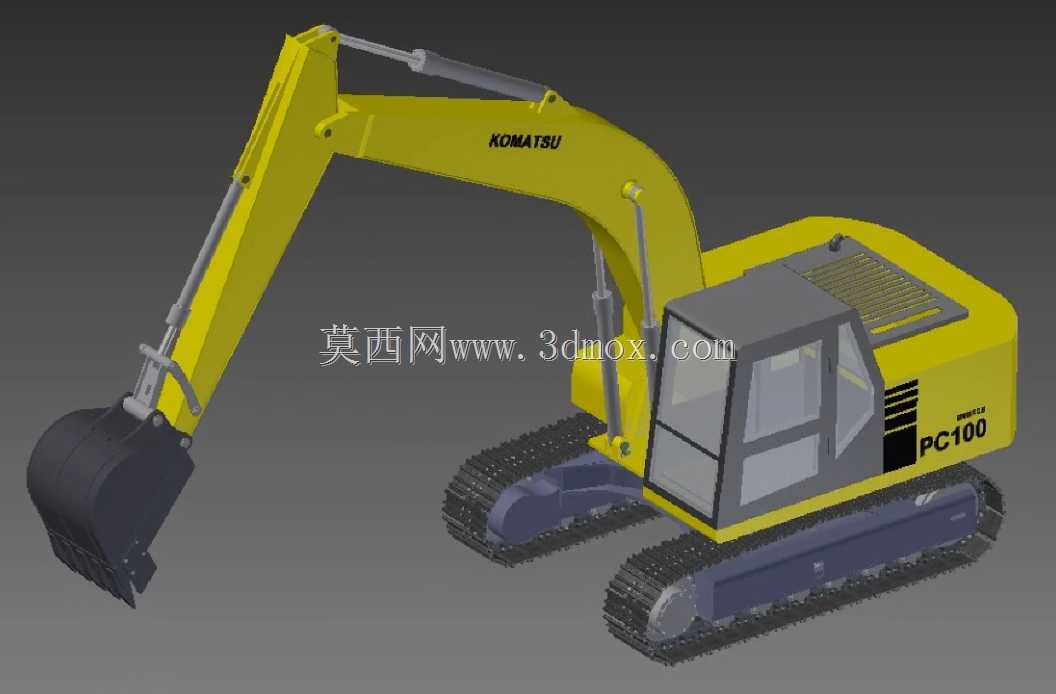

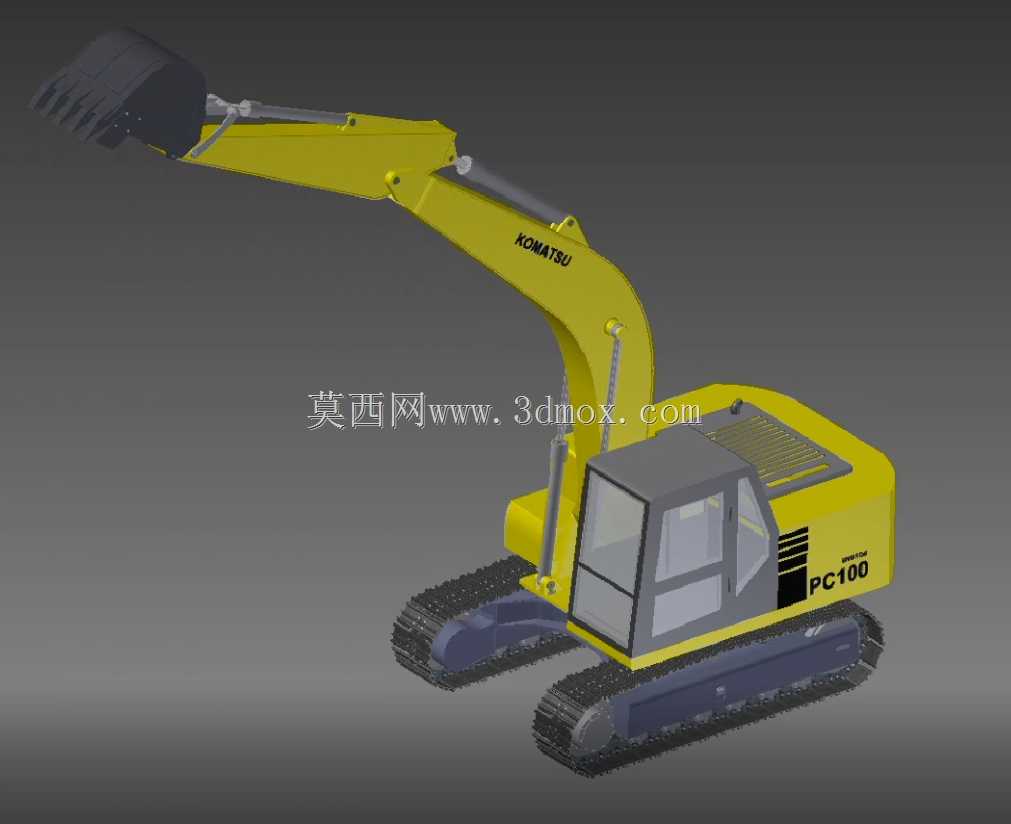

　　这款履带式液压挖掘机的三维结构，完整还原了中小型土方作业设备的核心布局，在市政管网开挖、小型场地整平、农地整理、厂区零星土建等场景中适配性极强，这类10吨级挖机的作业半径刚好覆盖狭窄施工区域的需求，不会像大型挖机那样受场地宽度限制无法进场，也不会因作业范围不足频繁移位拖慢施工节奏。从结构设计逻辑来看，整机采用了经典的履带底盘加回转平台加工作装置的三段式布局，履带架的接地长度经过匹配，在松软泥泞场地作业时能有效降低接地比压，避免设备陷车，底盘的行走马达与驱动轮、导向轮、托链轮的排布完全参照实车装配关系，支重轮的间距设置兼顾了行走平顺性与承重能力，履带板的宽度适配中小型工程的常见路面条件，不会对硬化路面造成过度破坏。

　　上部回转平台的布局充分考虑了配重平衡，工作装置大臂抬升、小臂伸展、铲斗满载时，配重块的重量刚好抵消前端载荷的倾覆力矩，保证作业时机身的稳定性，驾驶室的位置设置在平台左前侧，视野覆盖了铲斗作业区域与右侧履带行走范围，操作手无需大幅侧身就能观察到周边作业环境，降低施工中的视觉盲区风险。工作装置采用了经典的反铲结构，大臂、小臂的铰接点位置经过运动学校核，能实现最大挖掘深度、最大卸载高度与挖掘力的平衡，斗杆与铲斗的连接部位预留了斗齿更换的安装空间，铲斗的斗容匹配10吨级设备的作业效率，既不会因斗容过大导致液压系统过载，也不会因斗容过小降低单次作业的装载量。液压管路的排布沿着大臂、小臂的内侧走线，既避免作业过程中物料磕碰损坏管路，

　　也方便后期维护时拆解检修，动臂油缸、斗杆油缸、铲斗油缸的铰接位置都做了加强筋处理，应对高频重载作业时的应力集中问题。整机的外形尺寸控制在小型工程设备的通行范围内，转场时可直接通过平板拖车运输，无需额外拆解工作装置，作业时的尾部回转半径较小，在临近建筑物、围墙的狭窄区域作业时，不会出现尾部碰撞周边障碍物的情况。从建模细节来看，各部件的装配间隙都参照实车的工程公差设置，覆盖件的弧度、散热格栅的开孔、驾驶室的窗框结构都还原了实车的设计特征，可作为结构设计人员参考同类设备布局、校核运动干涉、开展改装设计的三维参照。
