木工带锯可调式工件推送定位夹具

　　这套结构面向木工带锯、小型裁板锯这类开料工位，核心解决的是长料、板料在锯切过程中手工送料不稳、直角基准难保证的问题。车间里做实木方料、多层板、指接板裁切时，操作工单手推料很容易让工件在锯条入口处发生偏摆，轻则切出斜边、拼板缝不严，重则手指靠近锯条形成安全隐患。该推送夹具把工件承托、侧向贴靠、末端推送三个动作整合在同一台架上，木料从带锯工作台面送入时，底面由平整托板全程支撑，不会因悬臂下垂造成切口上下尺寸不一致；侧面靠板贴住工件基准边，限制横向窜动；末端推块卡在木料尾端，操作工只需握持带防滑护套的推杆向前施力，手始终停在锯条切削区之外。

　　结构上最关键的是90度调节机构。侧向止动靠板并非焊死在机架上，而是通过螺栓连接组件与横梁、立板装配在一起，松开紧固件后，靠板可沿工件长度方向和宽度方向两个维度调整位置，调整到位后再锁紧，使靠板工作面与锯条进给方向保持严格垂直。换不同宽度的板料时，只需移动侧挡位置；加工不同厚度的方料时，靠板的有效限位高度也能随装配位置改变，从而保证工件上下面、左右边都能贴实定位。这种螺栓调节而非固定焊接的思路，给现场修配留了余量：木材本身有弹性变形，锯切过程中台面若有轻微磨损，工人可以重新校正靠板垂直度，不必整体更换工装。

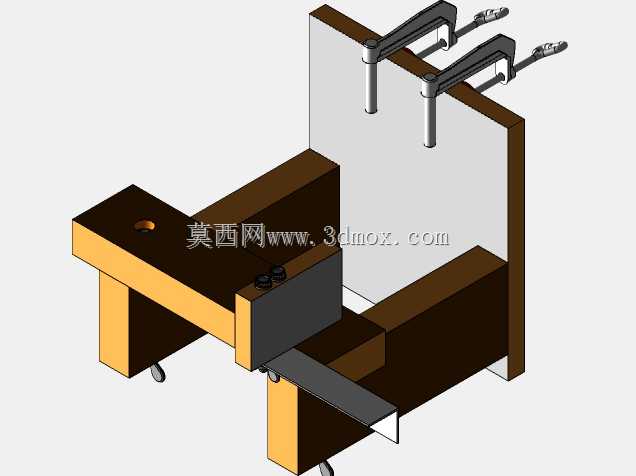

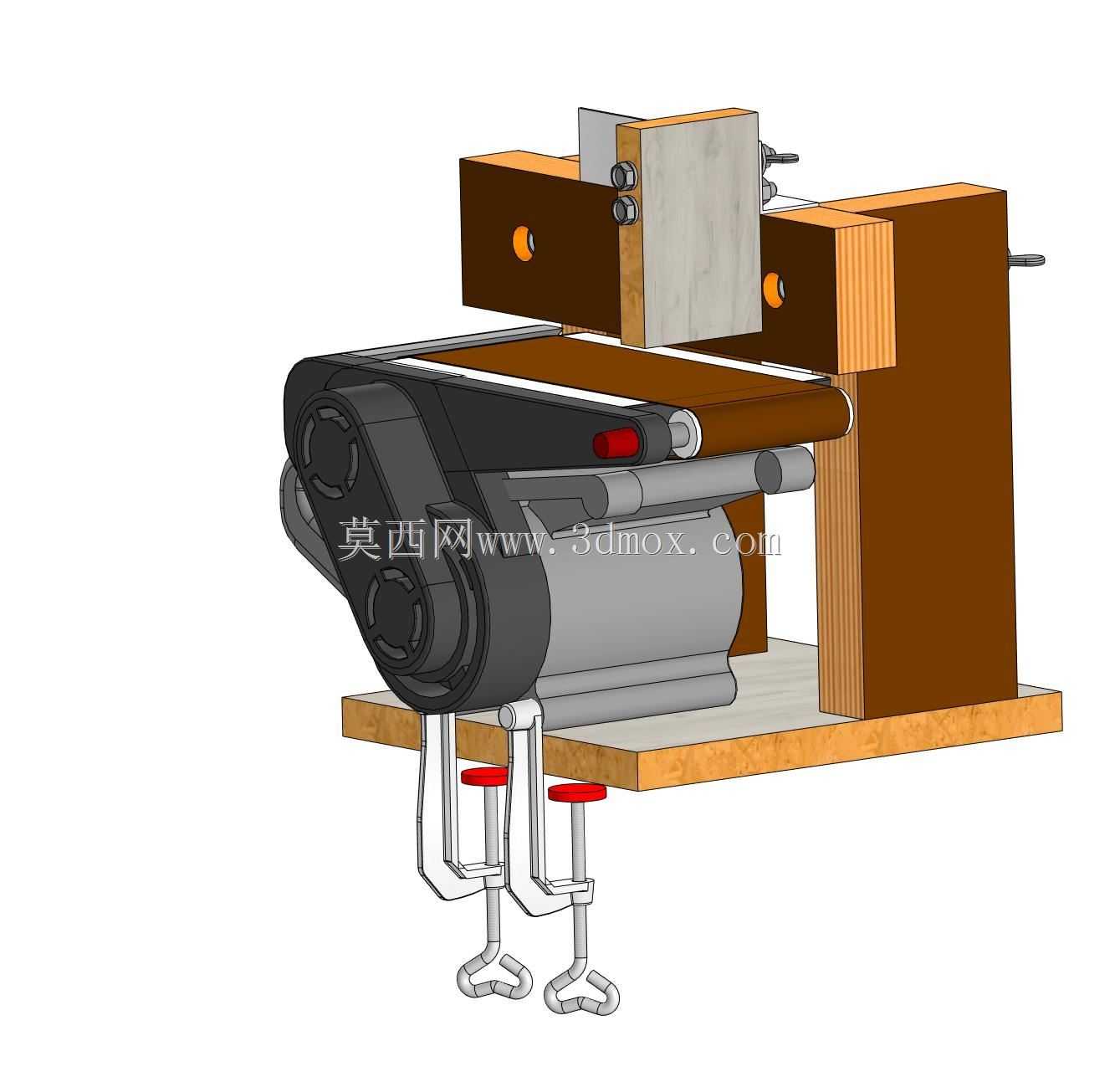

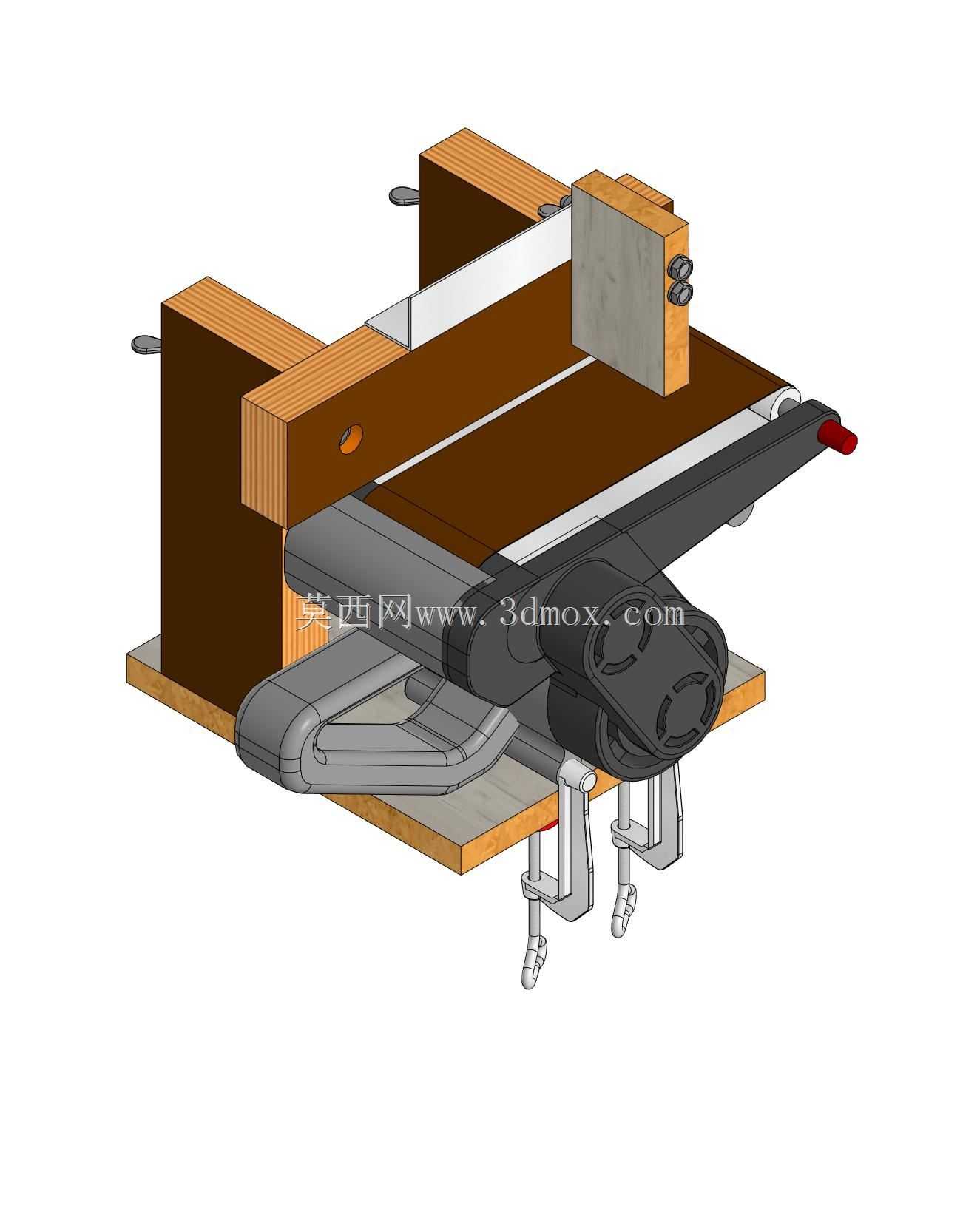

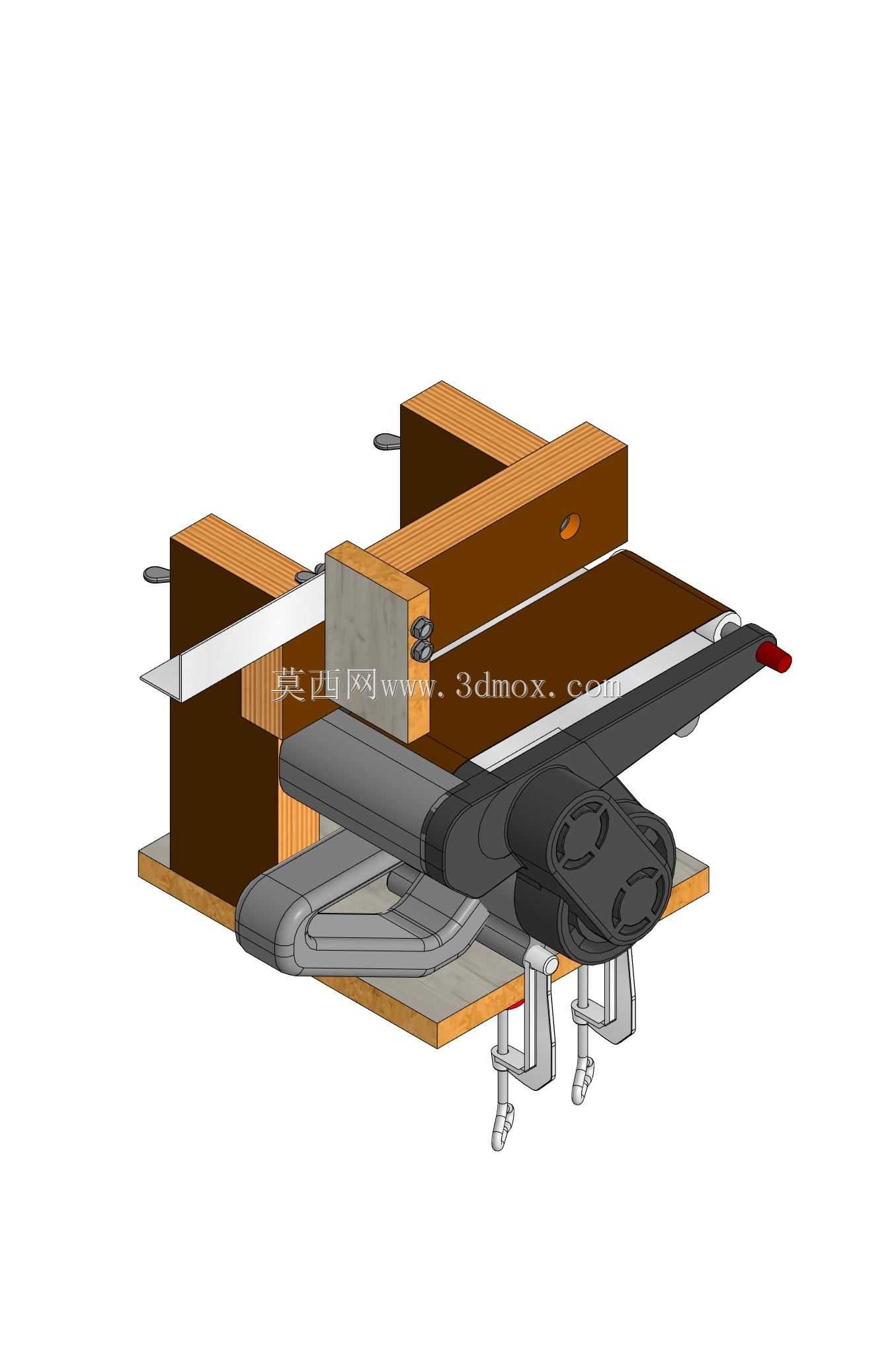

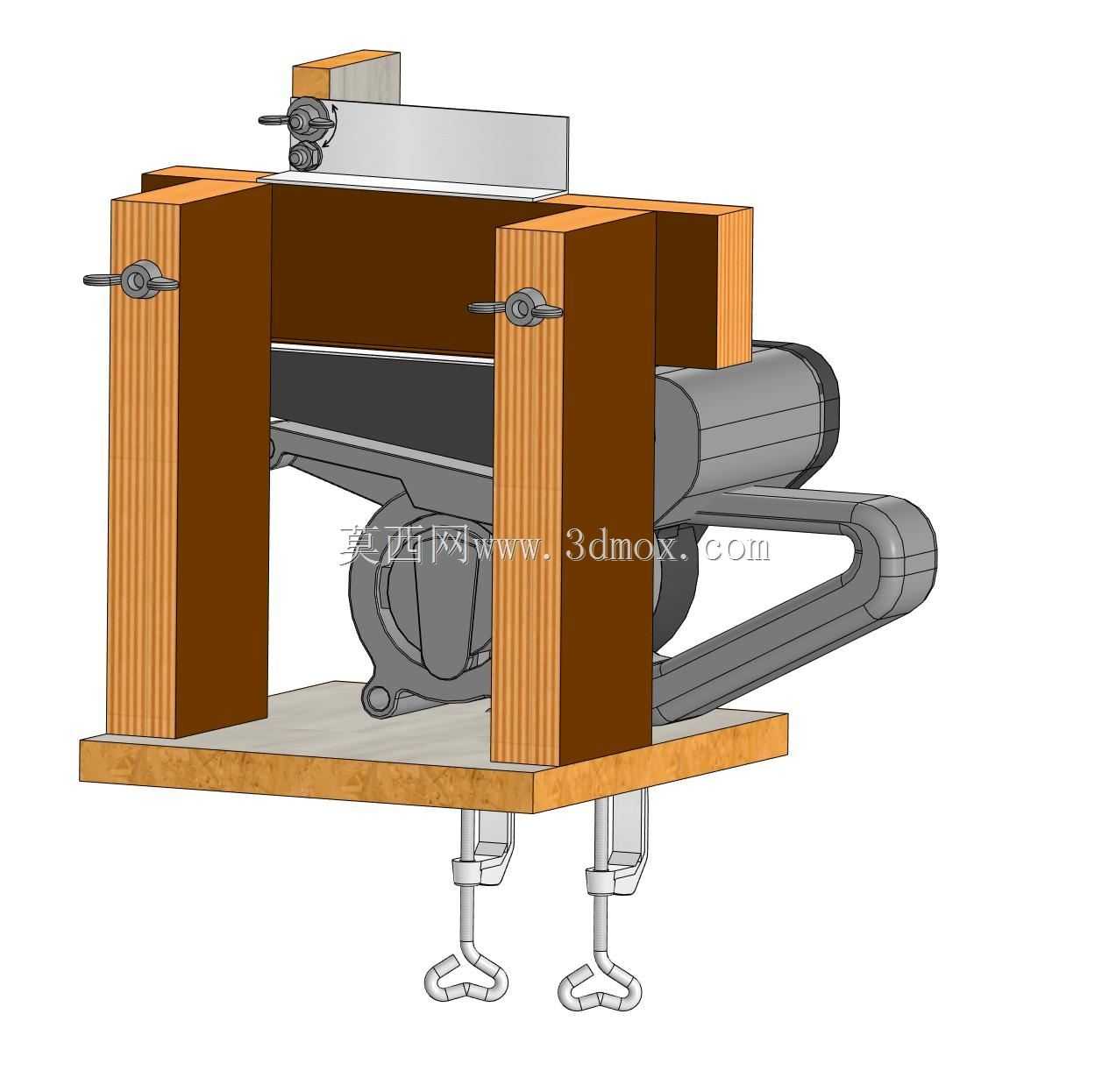

　　从三维结构可以看出，机架主体采用木质板材与金属件混合搭建。两侧立式支板和横向承托梁提供刚性框架，底部托板延伸覆盖送料路径，金属推杆、铰接压块和锁紧手柄集中在操作侧。推杆末端的推块直接接触木料尾端面，把推力均匀传到工件全宽，避免单点顶推造成木料扭转。下方的可调支撑脚用于把辅具固定或贴合在带锯工作台面上，支脚位置可随不同机型台面尺寸微调，保证夹具与锯机之间没有相对滑移。

　　建模时需要重点控制几个装配边界。其一是托板上平面必须与锯机工作台面处于同一高度，若辅具承托面偏高，木料进入锯条时会被抬起，切口呈弧形；偏低则木料前端下垂，锯条受力方向改变。其二是侧靠板与进给方向的垂直度，直接决定裁切断面是否为90度，装配中应通过螺栓长孔或调整垫片进行微调。其三是推块行程，推杆向前推进时，推块不能越过锯条安全线，结构上应通过限位面或手柄行程控制终止位置，保证推送到位后手部仍处于安全距离。其四是工件宽度适应范围，侧挡与推块之间的净空要覆盖常见板料规格，过窄无法进料，过宽则失去侧向约束。

　　实际使用场景中，这类辅具特别适合家具厂、木工作坊、教具加工和模型制作工位。批量裁切相同宽度木条时，先按料宽调好侧靠板，再把木料依次贴靠送入，推块匀速推进，即可获得一致性较高的直边切口；加工厚方料时，利用较高侧挡限制工件倾倒；加工薄板时，则可降低靠板作用点，使推力贴近台面，减少薄板翘曲。框架中木质件承担承托和防护，金属件承担锁紧、铰接和推送，既控制了制造成本，又便于现场按现有带锯尺寸改制。

　　从结构设计角度看，该模型不是独立完成切削的主机，而是与锯床配合使用的送料定位工装。设计重点不在复杂传动，而在基准、刚度、安全距离和可调范围的平衡：托板保证底面基准，侧靠板保证角度基准，推块保证进给作用力，螺栓调节机构保证不同规格木料都能重建90度定位关系。三维建模时应把这些配合关系表达清楚，尤其是侧靠板锁紧螺栓、推杆铰接点、底部支撑脚与工作台面的接触位置，这些部位决定了工装在真实机床上能否快速安装、稳定使用和安全送料。
