高精度直驱伺服回转工作台结构设计

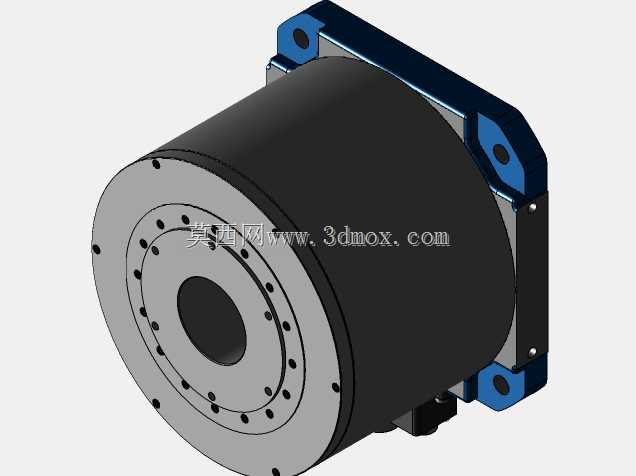

　　这套直驱式伺服回转工作台采用大扭矩力矩电机直接驱动方案，取消了传统蜗轮蜗杆、齿轮减速等中间传动链，从结构根源上消除了反向间隙与传动弹性变形，在精密加工与自动化装配场景中能够实现高刚性、高响应的分度定位。整机主体呈立式圆柱布局，上部为带中空通孔的回转法兰盘面，盘面均布多圈螺纹孔与定位销孔，便于夹具、工件或卡盘直接安装；中部为电机定子与转子集成的圆柱形壳体，下部通过方形安装基座与设备床身连接，基座四角伸出带沉孔的蓝色安装耳，形成清晰的安装固定边界。

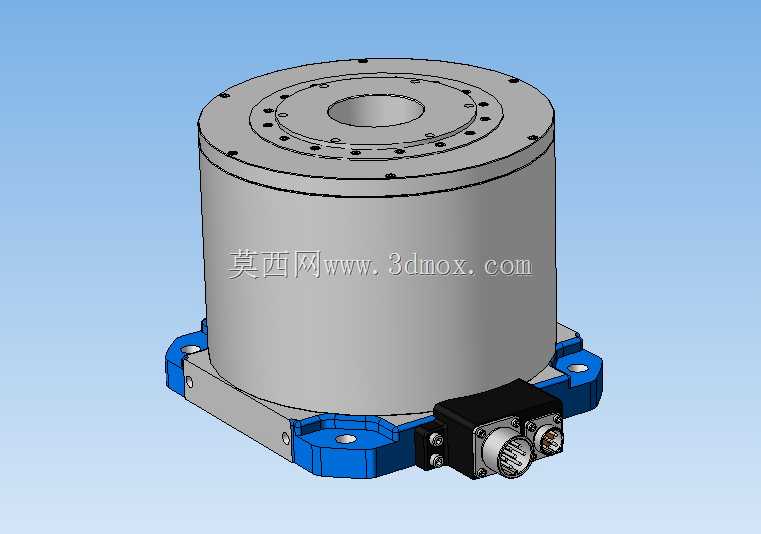

　　从实际用途看，这类转台常见于五轴加工中心、数控分度工位、激光焊接与打标工作站、视觉检测流水线以及精密装配单元。中空轴孔是该结构的一个关键设计点，加工盘类、轴类零件时可让冷却液、气管、电缆从轴心穿过，也便于长棒料贯穿装夹；在自动化检测工位，中空通道还能布置光源或气路，避免管线随台面扭转缠绕。输出端侧面集成的黑色接线盒集中布置动力与编码器航空插头，接口朝向侧下方，既方便走线，又能减少切削液、粉尘直接侵入，防护与维护性考虑较为到位。

　　设计思路上，直驱方案把电机转子与回转工作台做成一体，转子直接承载工作台面，转动惯量匹配经过权衡，启停换向时几乎无滞后。顶部法兰采用多层同心圆布置的安装孔系，内圈小孔用于精密定位销，外圈螺孔承担较大夹紧力，端面加工有环形密封槽，可适配旋转接头或防尘密封圈。圆柱壳体外壁承担散热与防护双重作用，连续回转工况下热量通过壳体与基座向床身传导，基座的大面积接触平面同时保证了支撑刚度。

　　安装边界方面，下部方形基座轮廓略大于筒体直径，四个安装耳外伸并开设通孔，锁紧螺钉可从上方或下方装入，现场固定方式灵活；筒体高度与盘面直径比例协调，重心落在基座支撑面内，高速分度时倾覆力矩小。选型时需重点核对台面直径、法兰孔位分布、基座安装孔间距、总高以及中空孔径，确认与机床工作台T型槽或工装底板兼容；侧向接线盒需预留插拔空间，避免与防护门、排屑器干涉。

　　结构建模过程中，回转体部分适合用旋转特征生成主体，再阵列均布孔位；安装耳、接线盒与航空插头属于非对称特征，需单独建立装配关系并标注方位。配合面上要体现定位销孔与螺钉孔的层级区别，密封槽、倒角、电缆接头螺纹等细节也应保留，这些结构直接影响现场装配与防护效果。对从事夹具设计和工位布局的工程师而言，该模型可用于校核工件装夹高度、干涉范围与走线空间；对机床改造人员，则可作为直驱转台选型、外围钣金防护设计及第四轴扩展布局的参考结构。整体结构紧凑、传动链短、接口清晰，体现了精密分度部件向高刚性、免维护、中空走线方向发展的工程取向。
