Kar98k步枪前视镜基座精密结构

　　在轻武器配套五金件的结构开发环节，前视镜基座属于直接决定瞄准基准稳定性的核心连接构件，这类零件同时承担枪管外周抱紧定位、前准星安装支撑、射击载荷传递三重作用，日常既会出现在制式枪械的维修替换场景，也大量应用在影视道具复刻、射击运动器材改装、军事教学示教模型的装配流程中，对配合精度、装夹可靠性、外形还原度都有明确的工程要求。

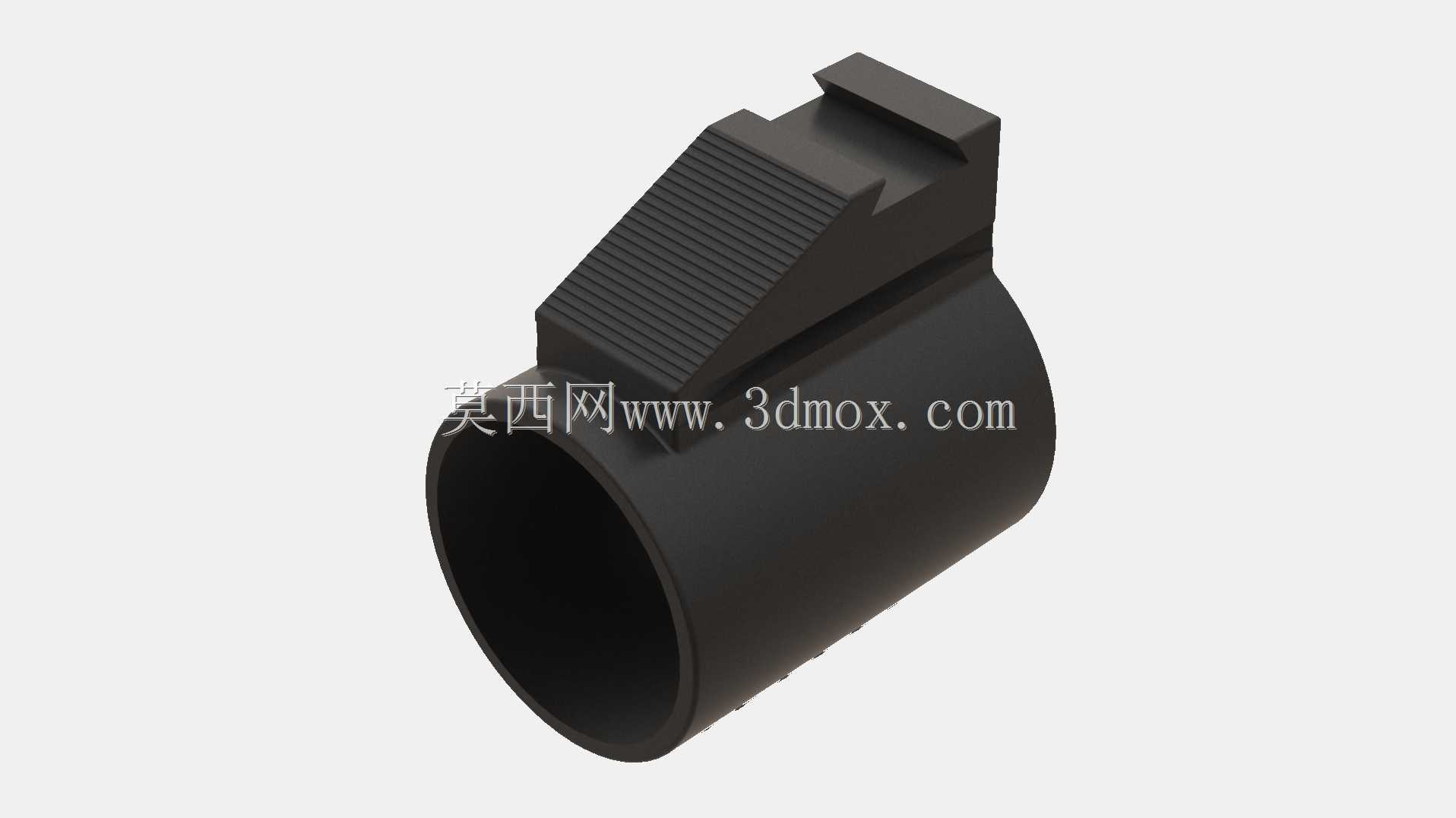

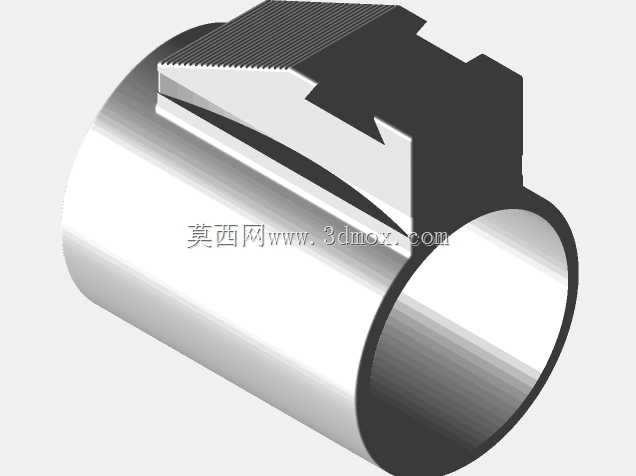

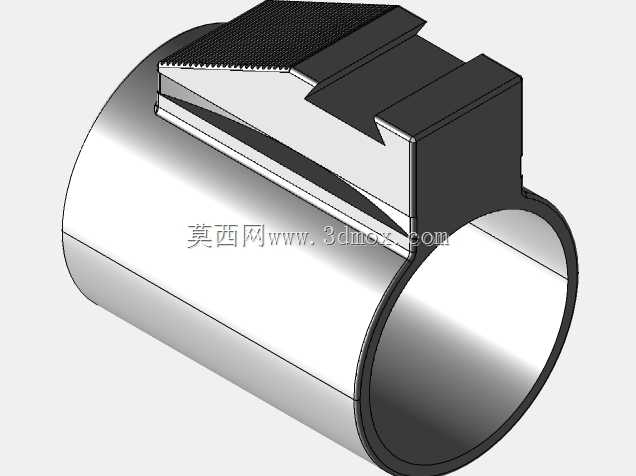

　　从结构功能拆分来看，这套基座整体分为下半环形抱箍与上侧安装凸台两个功能区段。下半段的空心圆柱环是核心的抱紧结构，内环孔径需要和对应枪管的外圆尺寸形成过渡配合，装配时环体套入枪管指定工位，依靠环内壁与枪管外圆的面接触实现周向止转与轴向限位，避免连续射击过程中基座受振动冲击出现滑移偏转；环体的轴向宽度经过匹配设计，既保证足够的接触摩擦面积分散锁紧应力，又不会过度占用枪管周边的附件安装空间，环壁厚度控制在兼顾结构强度与整体重量的合理区间，不会额外增加枪口段的冗余负重。上侧的凸台结构是前视镜的直接安装载体，凸台顶部加工出与准星底座匹配的定位卡槽，卡槽两侧的限位面可以卡住准星下部的配合结构，防止准星受碰撞后出现角度偏移；凸台朝向射手的一侧加工有连续的细密防滑齿纹，这处纹理并非装饰结构，在需要手动微调准星压紧位置、或者拆装配套固定销时，齿面可以大幅增加手指与零件表面的摩擦力，避免沾有油污、汗渍时操作打滑。

　　建模过程中首先要锁定的就是环形抱箍的内径边界，这个尺寸是整个零件的安装基准，若内径取值偏大，抱箍套入枪管后会存在径向间隙，射击振动下极易出现基准偏移，直接导致瞄准点归零失效；若内径取值偏小，装配时无法顺利套入枪管，强行压装还会刮伤枪管外圆表面，甚至造成环体受胀开裂。环形段的外圆与内环保持同轴度约束，避免环体壁厚不均导致装配后整体重心偏斜，影响枪管的固有振动特性。上侧安装凸台与环形抱箍采用一体化实体结构，两者的衔接位置做了平缓的过渡圆角，不存在尖锐的应力集中棱线——枪械每一次击发都会产生瞬时后坐冲击，衔接位置如果是直角突变结构，反复载荷作用下很容易在转角处萌生疲劳裂纹，圆角过渡可以有效分散冲击应力，提升零件的长期使用可靠性。

　　实际装配场景中，这类基座通常会在环体侧部预留横向的紧定螺钉孔位，紧定螺钉穿过环壁后顶紧在枪管外圆的定位凹点上，双重锁定轴向与周向位置；部分同类型结构还会在环体接缝处设计开口锁紧槽，配合锁紧螺栓可以微调抱箍的夹紧内径，适配微小尺寸公差范围内的不同枪管外径。建模时需要同步核对上部准星卡槽的宽度、深度与相邻枪管端面的距离尺寸，这个距离直接决定瞄准基线的长度参数，若尺寸偏差过大，会导致照门与准星之间的瞄准基线长度不符合设计要求，直接影响射击标定的射程校准逻辑。零件的所有外露棱边都做了统一的倒角处理，既去除加工后残留的锐边毛刺，避免装配调试时划伤操作人员，也和原型零件的实际加工工艺特征完全匹配。

　　从逆向测绘的建模逻辑来看，这类小尺寸五金配件最容易出现的误差就是手工测量时的尺寸传递偏差，比如环形段的轴向长度、上部凸台的高度、防滑齿的节距这些参数，都需要和相邻装配零件做联动校验：准星卡槽的宽度要和标准前准星的安装脚厚度匹配，抱箍的外径要和周边护木、枪管固定环的避让空间对齐，不能出现装配时和相邻零件发生运动干涉的问题。整个零件没有复杂的曲面特征，全部由规则圆柱面、平面、定位槽与防滑纹理构成，结构紧凑，功能分区清晰，既可以作为枪械结构学习的典型案例，也能直接用于3D打印样件验证、五金机加工件的生产参考，完整还原了瞄准镜基座从定位、夹紧到支撑准星的全部结构逻辑。
