高密度可寻址全彩LED灯带结构

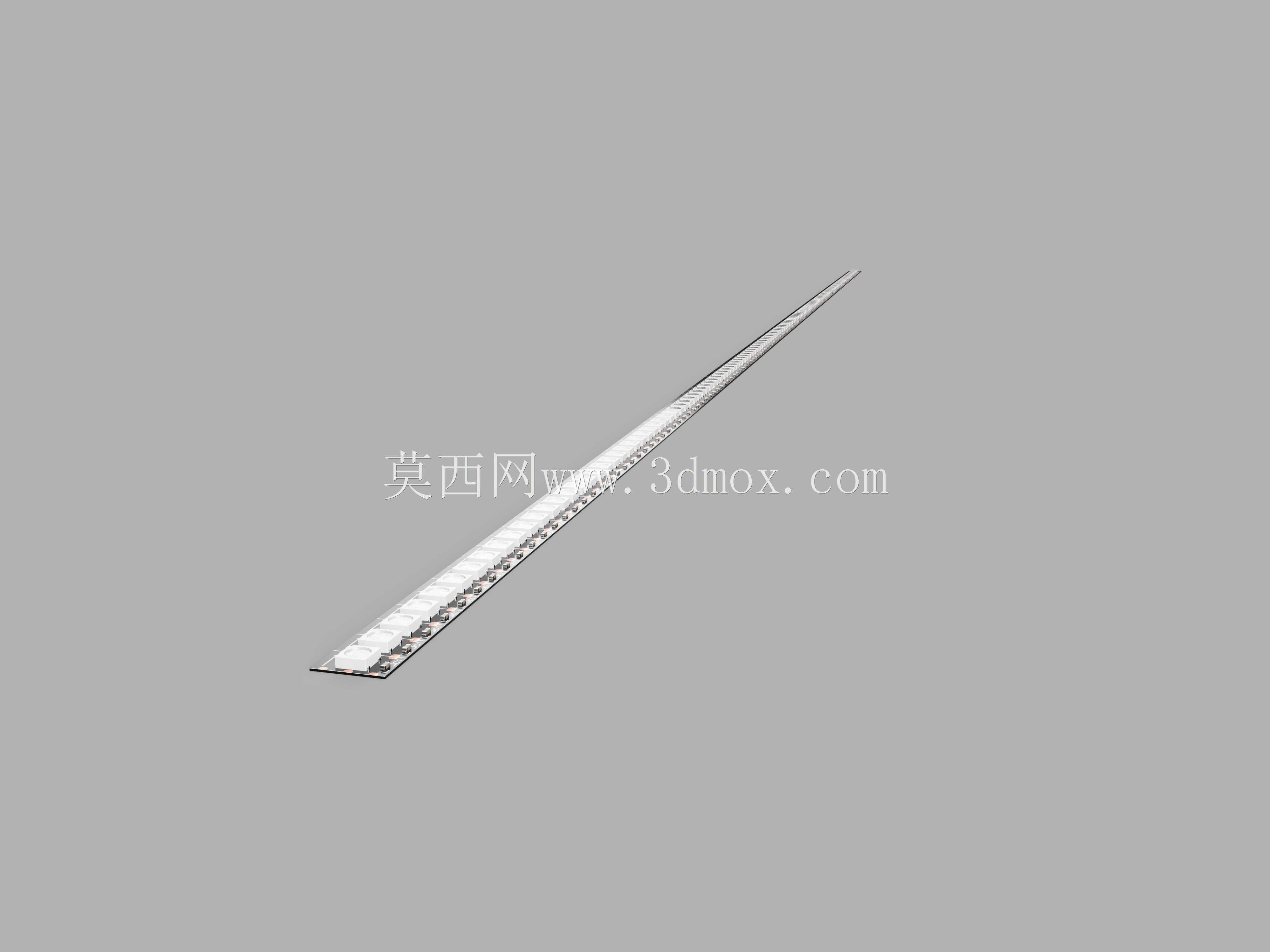

　　这条高密度LED灯带采用WS2812集成灯珠方案，沿柔性PCB基板以等间距连续排布，整米长度内布置144颗独立可控灯珠，属于像素密度较高的线性发光器件。模型在建模时重点还原了灯珠封装、焊盘走线、基板轮廓以及端部连接区域的相对位置，能够用于设备外观校核、照明方案布置、安装空间评估和展示动画制作。

　　从实际工程使用来看，这类灯带常出现在工业设备状态指示、机器视觉补光、展陈装置、舞台灯光、智能交互终端以及小型自动化设备的轮廓照明中。由于每颗灯珠内部集成驱动电路，控制器可以通过单线信号对像素点进行独立寻址，实现流水、追逐、分区颜色变化和动态亮度调节。与普通单色灯带相比，它不需要为每一路颜色单独铺设控制线，信号沿灯带方向逐级传递，布线方式更简洁，适合狭长空间内的连续光效布置。

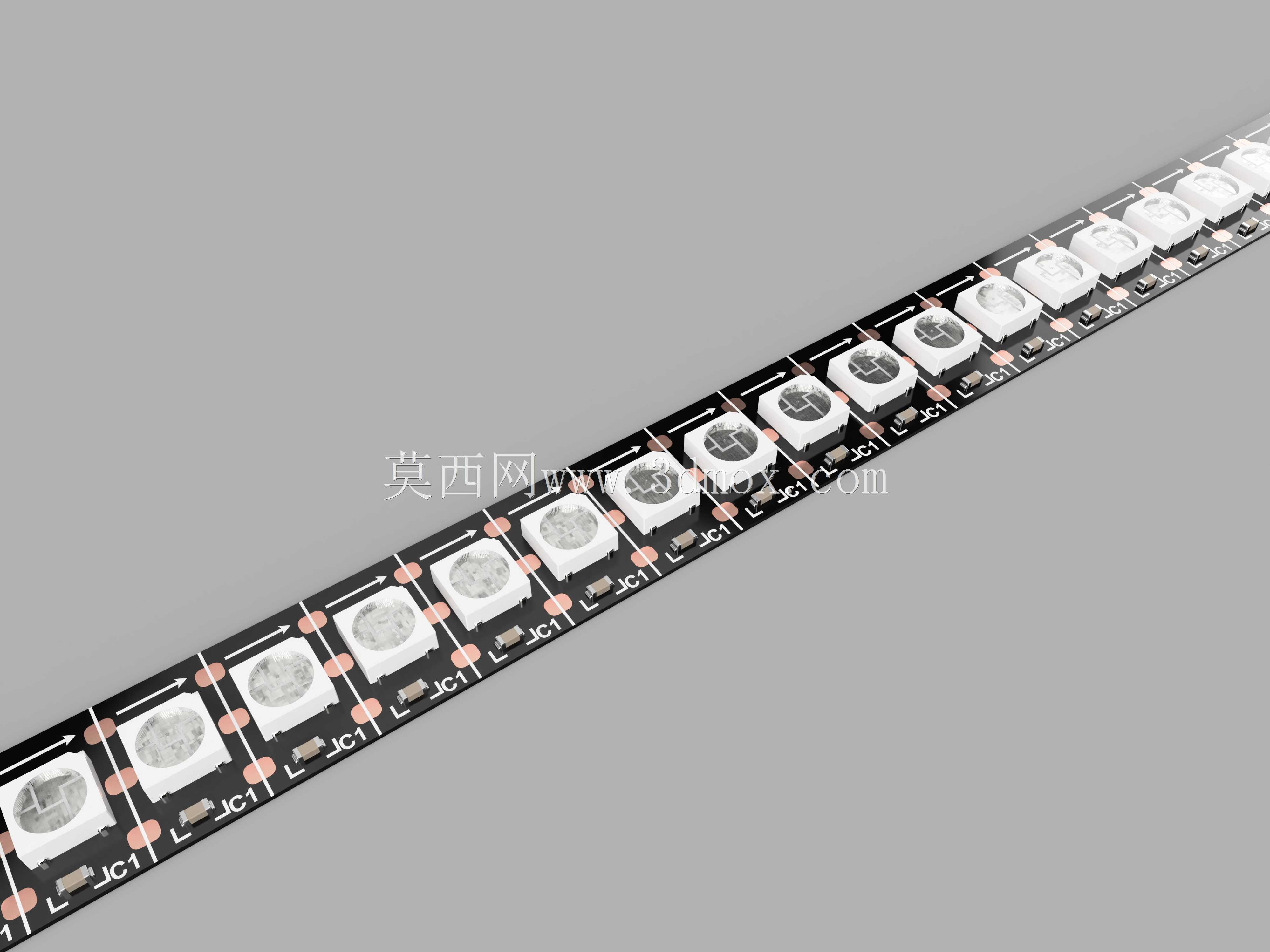

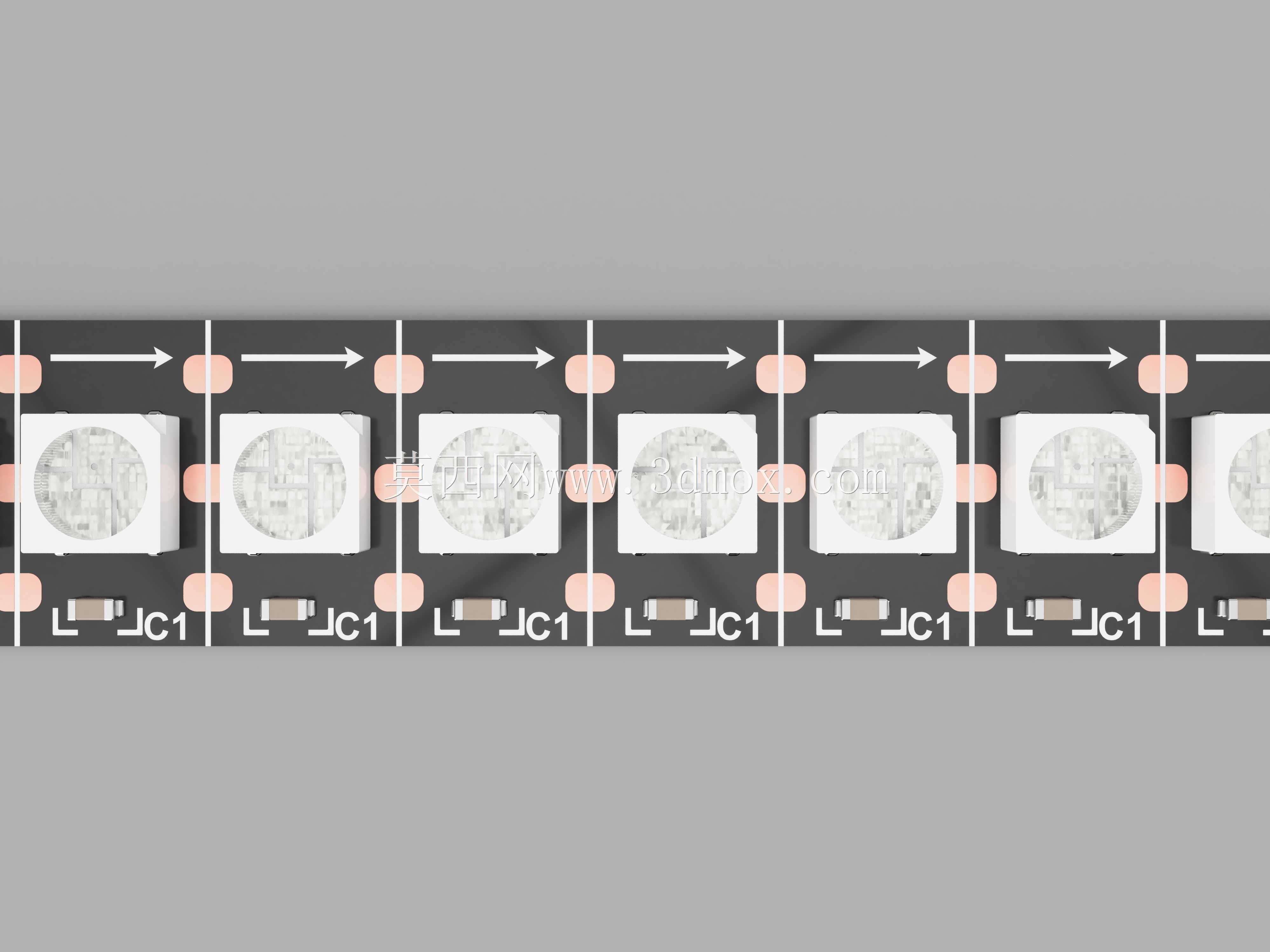

　　结构设计上，灯珠表面的乳白色发光透镜与黑色PCB基板形成明显对比，模型中保留了灯珠矩形封装、四角焊接区、板上丝印标记以及铜箔焊盘的细节。基板呈细长条形，厚度方向占用空间很小，安装时可贴附在铝槽、金属边框、亚克力导光件或设备钣金内侧。若用于长时间高亮工作，通常需要配合导热背胶或铝型材槽体散热，避免密集灯珠在密闭环境中产生热量累积。

　　安装边界方面，灯带的优势在于柔性贴合和连续排布，弯曲时应沿基板允许方向成形，不宜在灯珠焊点位置进行锐角折叠。三维布局时需要同时考虑灯带宽度、灯珠高度、背面胶层厚度以及端部接线空间；若外配透明罩、扩散罩或卡扣，还应在灯珠发光面与罩体之间保留适当距离，以减少灯珠颗粒感并保证光线均匀。对于设备内部走线，信号输入端和供电端的位置要提前规划，避免灯带贴装后被机架、线缆或护板遮挡。

　　建模表达可以服务于多个设计环节：在整机外观评审中，用它表现发光区域的连续性；在电气装配中，可据此检查灯带与线槽、接插件、控制器之间的路径关系；在渲染展示中，可通过材质区分黑色基板、白色封装和发光面，使产品在非点亮状态下也能清楚呈现硬件结构。密集像素排列让灯带在近距离观看时仍具有较细腻的光效，因此对安装基面平整度要求较高，若基板贴合不平，灯珠发光角度和视觉连续性都会受到影响。

　　在选型和结构校核时，不能只关注灯带长度，还应结合供电压降、信号传输方向、弯折半径、散热条件和外罩尺寸综合判断。该三维结构把灯珠、基板和焊点关系集中表现出来，便于工程师在机械设计阶段把发光元件作为真实零件纳入装配，而不是后期简单用发光线条代替，从而提高设备外观、安装和维护方案的一致性。
