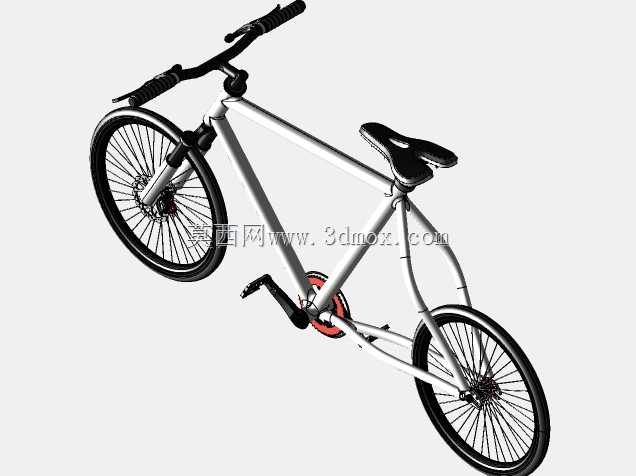

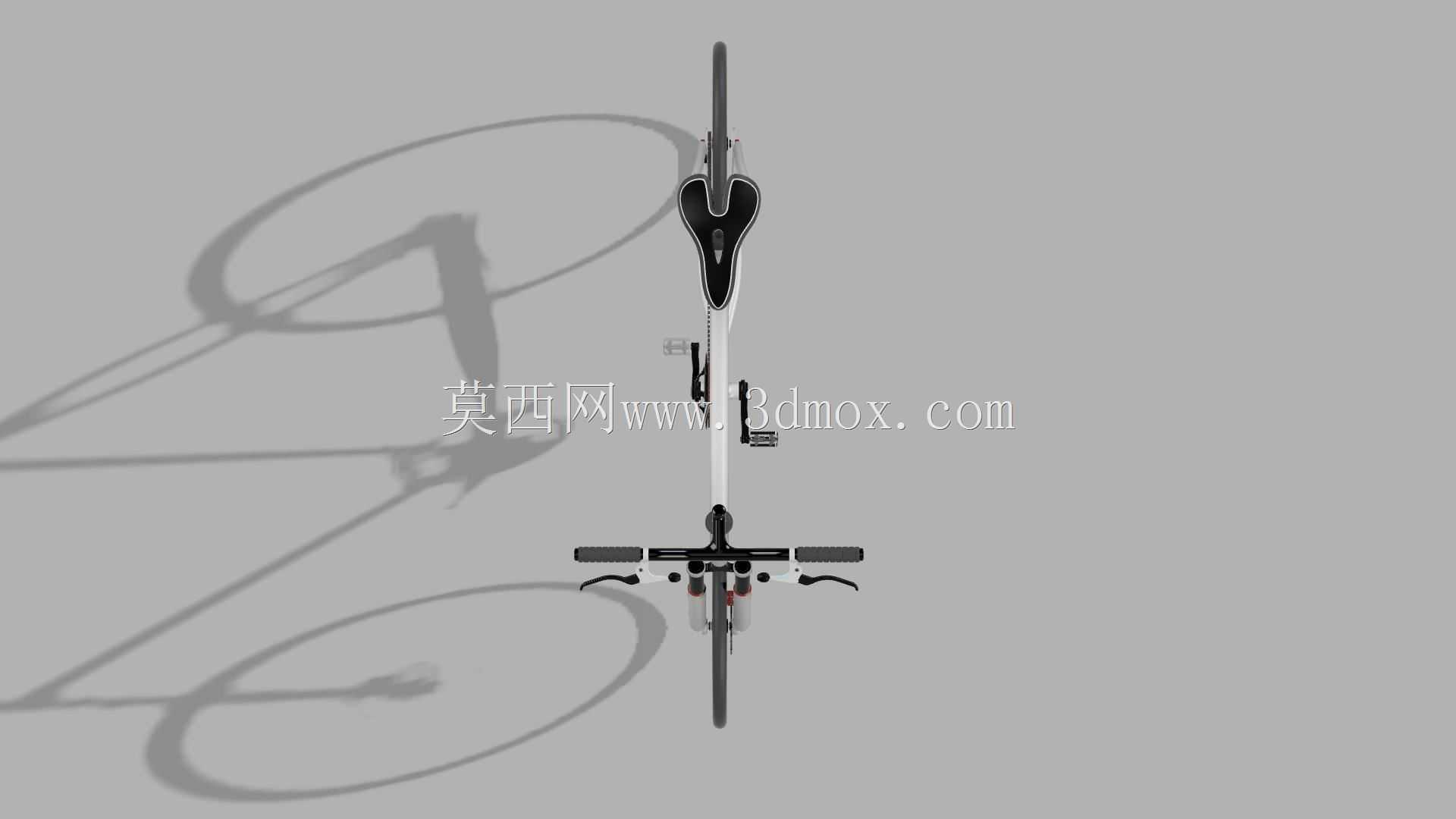

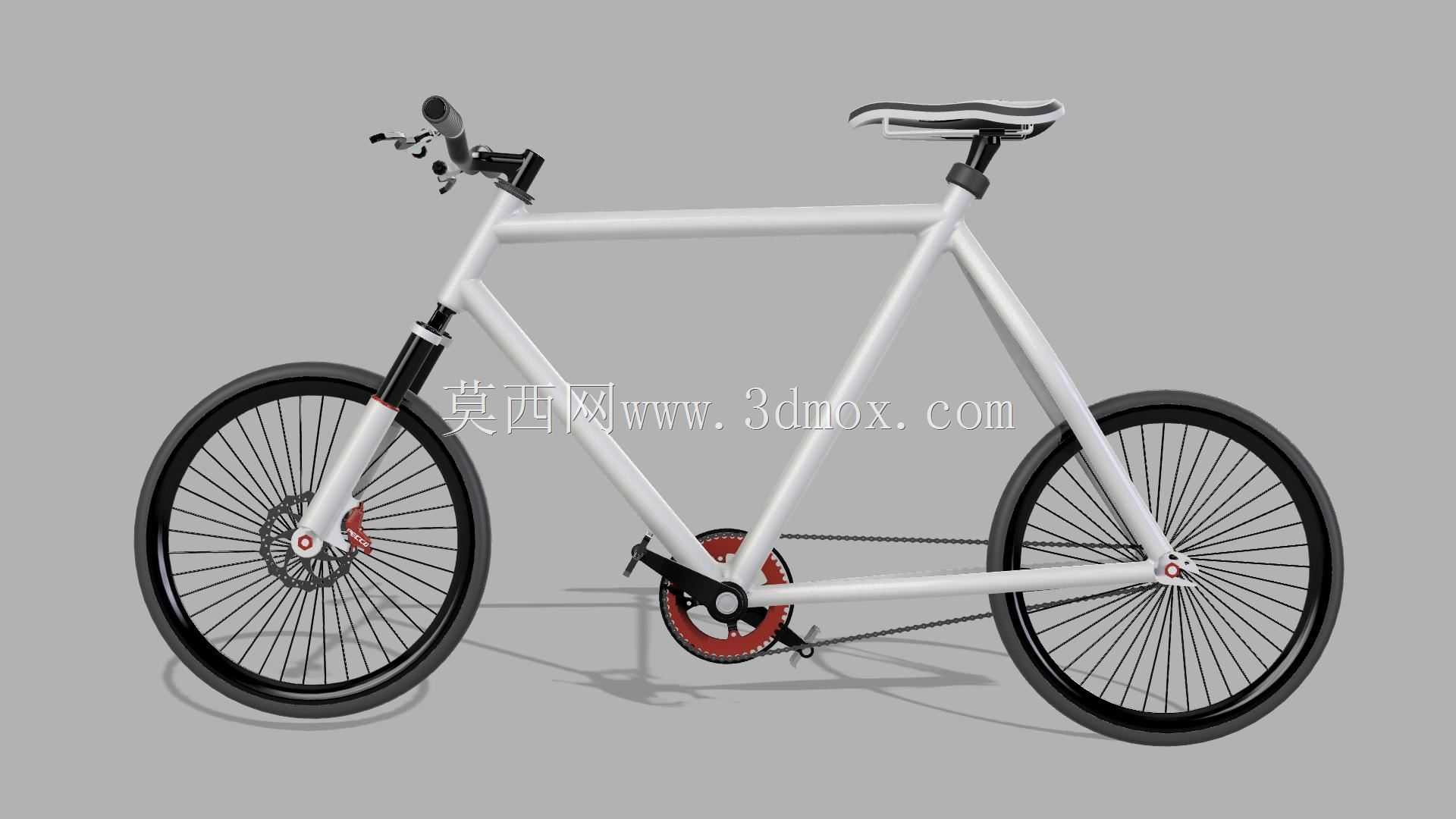

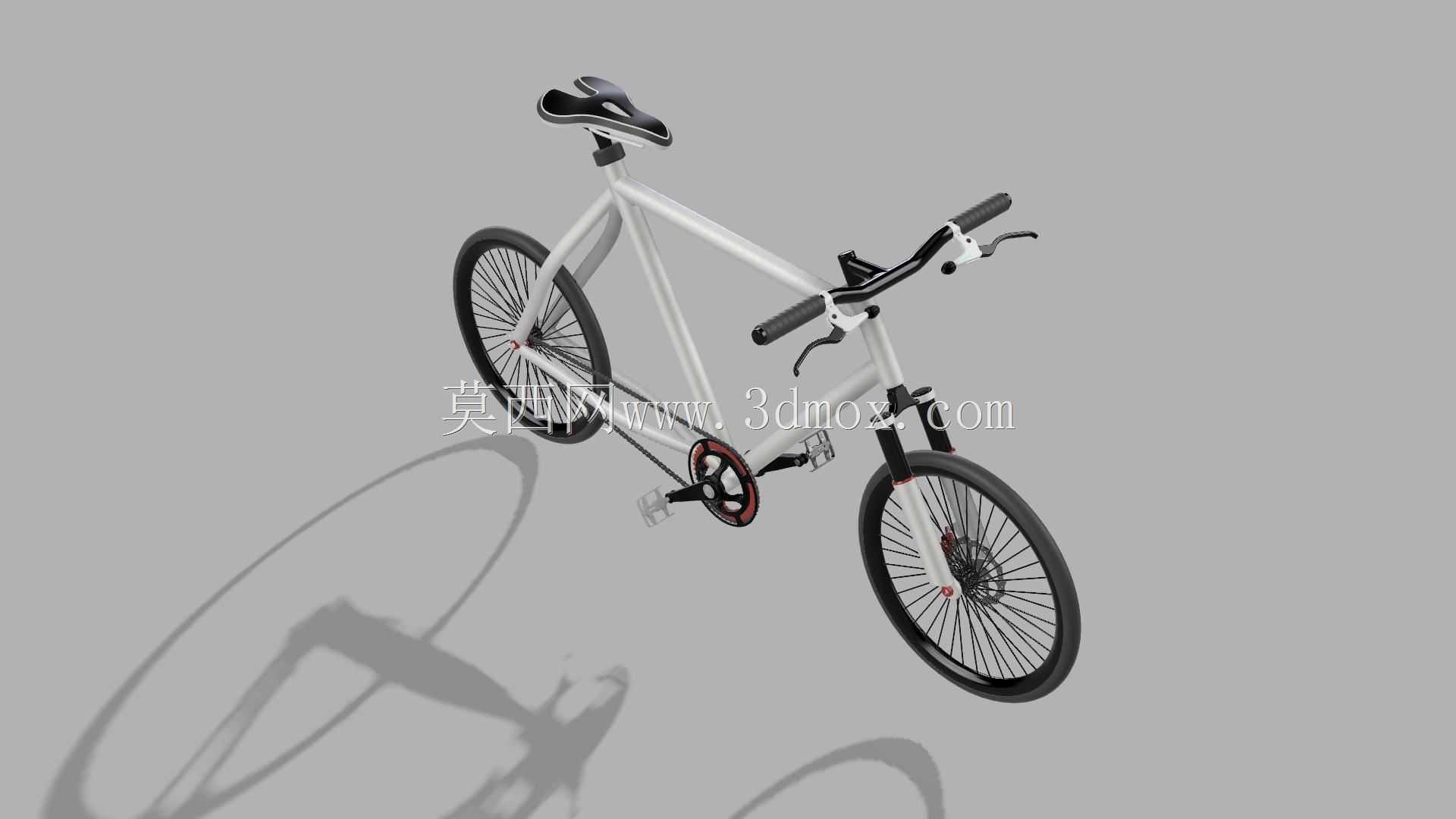

城市通勤休闲自行车整车结构三维造型

　　这套自行车三维造型覆盖整车从承载骨架到行走、转向、传动、制动各子系统的完整结构表达，可直接用于城市短途代步载具的结构方案推演、人机姿态校核与外观造型评审。日常落地场景里，这类车型主要承担社区接驳、街区通勤、休闲骑行等任务，设计过程中需要同时兼顾低速骑行的操控灵活性、铺装路面的行驶稳定性，以及日常停放、推行的使用便利性。

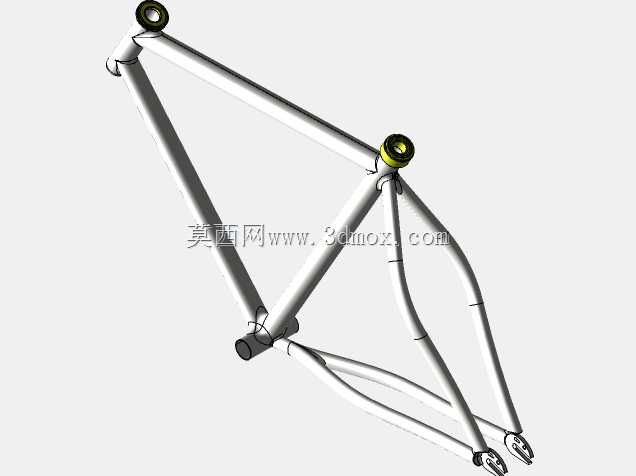

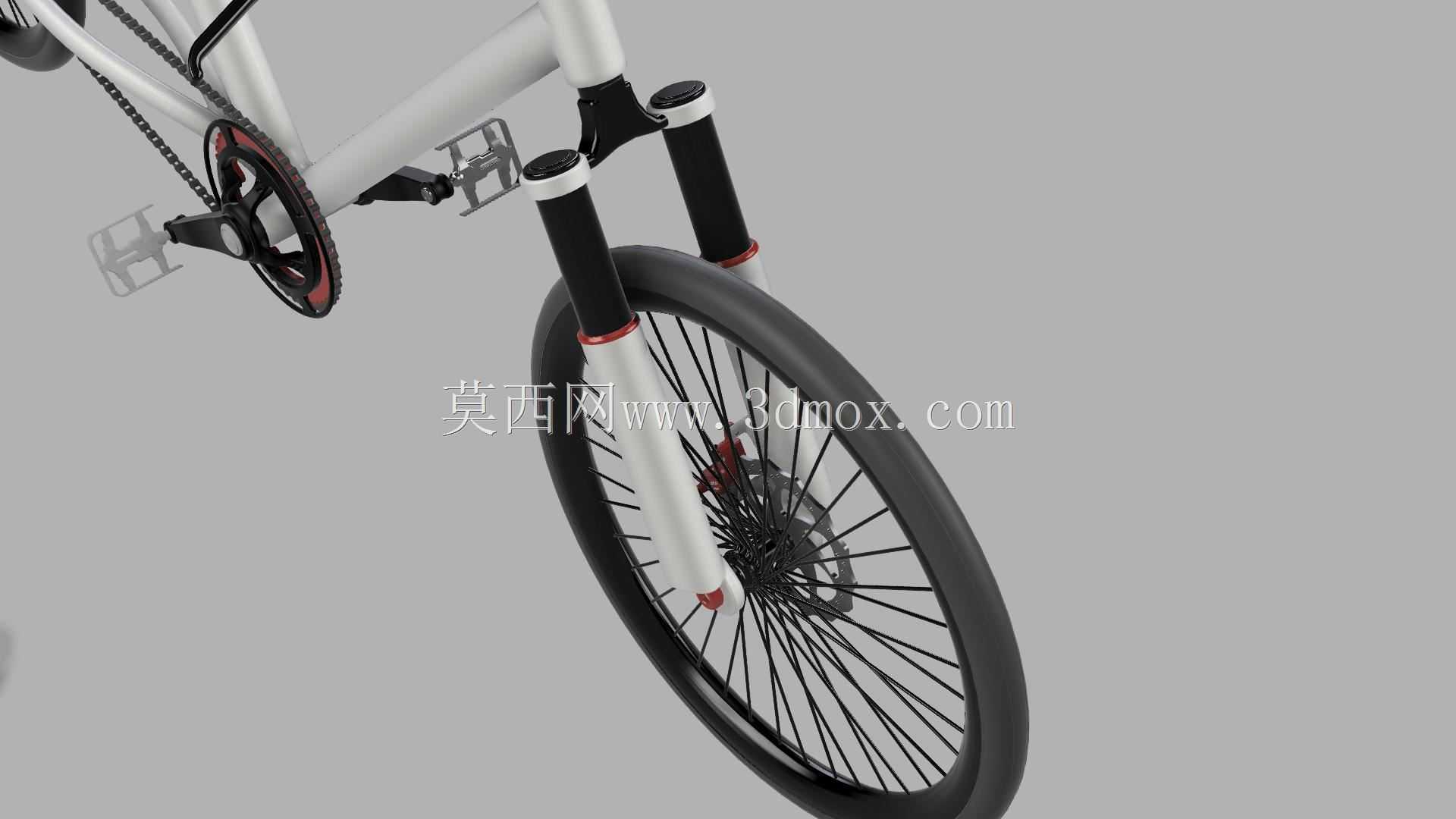

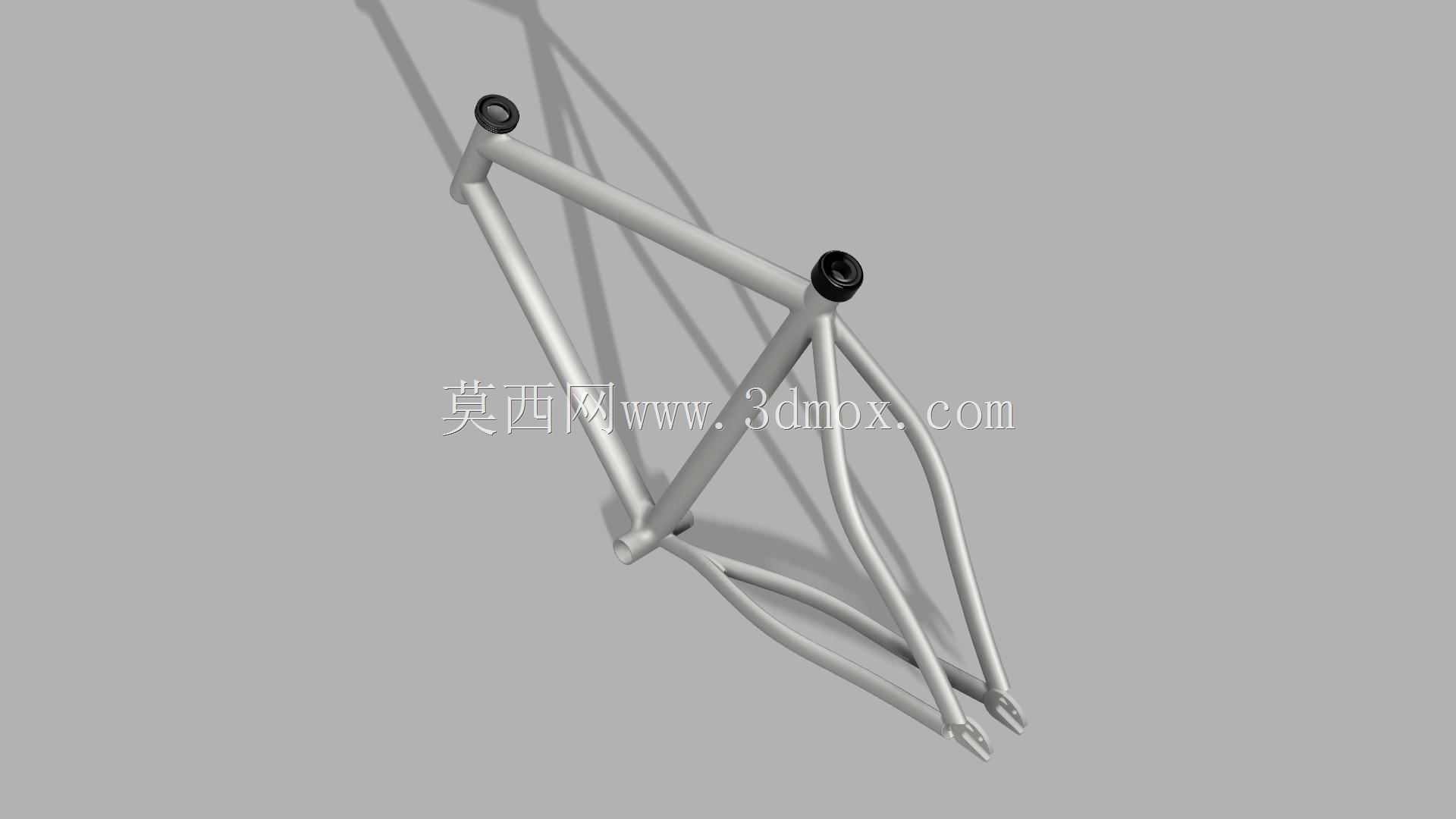

　　从结构层级拆解来看，车架作为核心承载件，采用经典菱形双三角布局，上管、下管、立管、后上叉与后下叉的交汇节点均按照管材焊接车架的受力逻辑搭建，五通位置作为踩踏动力的输入支点，建模时保留了轴孔同轴度与周边安装面的位置约束，头管处预留前叉舵管的装配间隙，后叉端开设有轮轴固定槽，既适配实心轴锁紧结构，也能兼容常规快拆组件的安装边界。前叉部分采用直腿硬叉构型，叉肩与舵管、叉腿的过渡区域做了连续曲面处理，叉脚末端的 dropout 槽位与后轮安装槽保持统一的轴径匹配基准，保证前后轮心相对五通的轴距尺寸符合骑行几何设定。

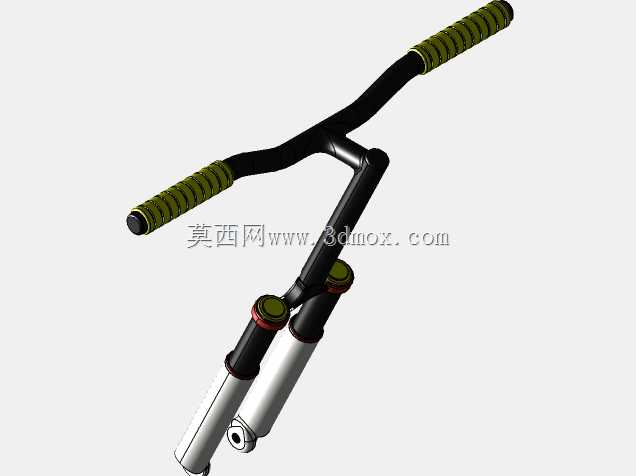

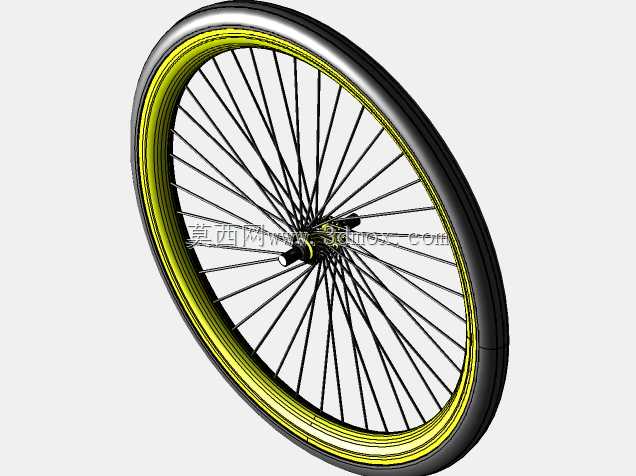

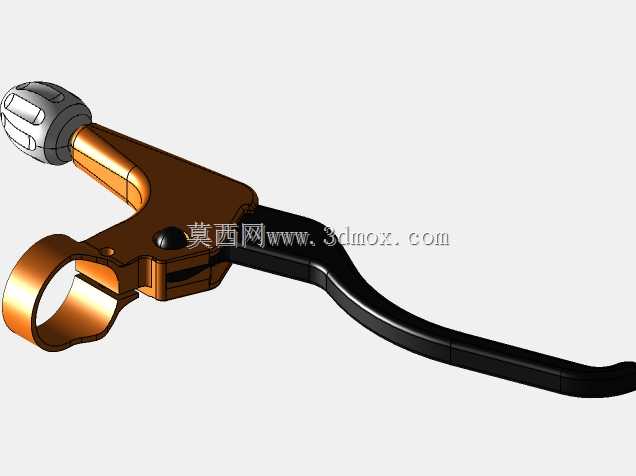

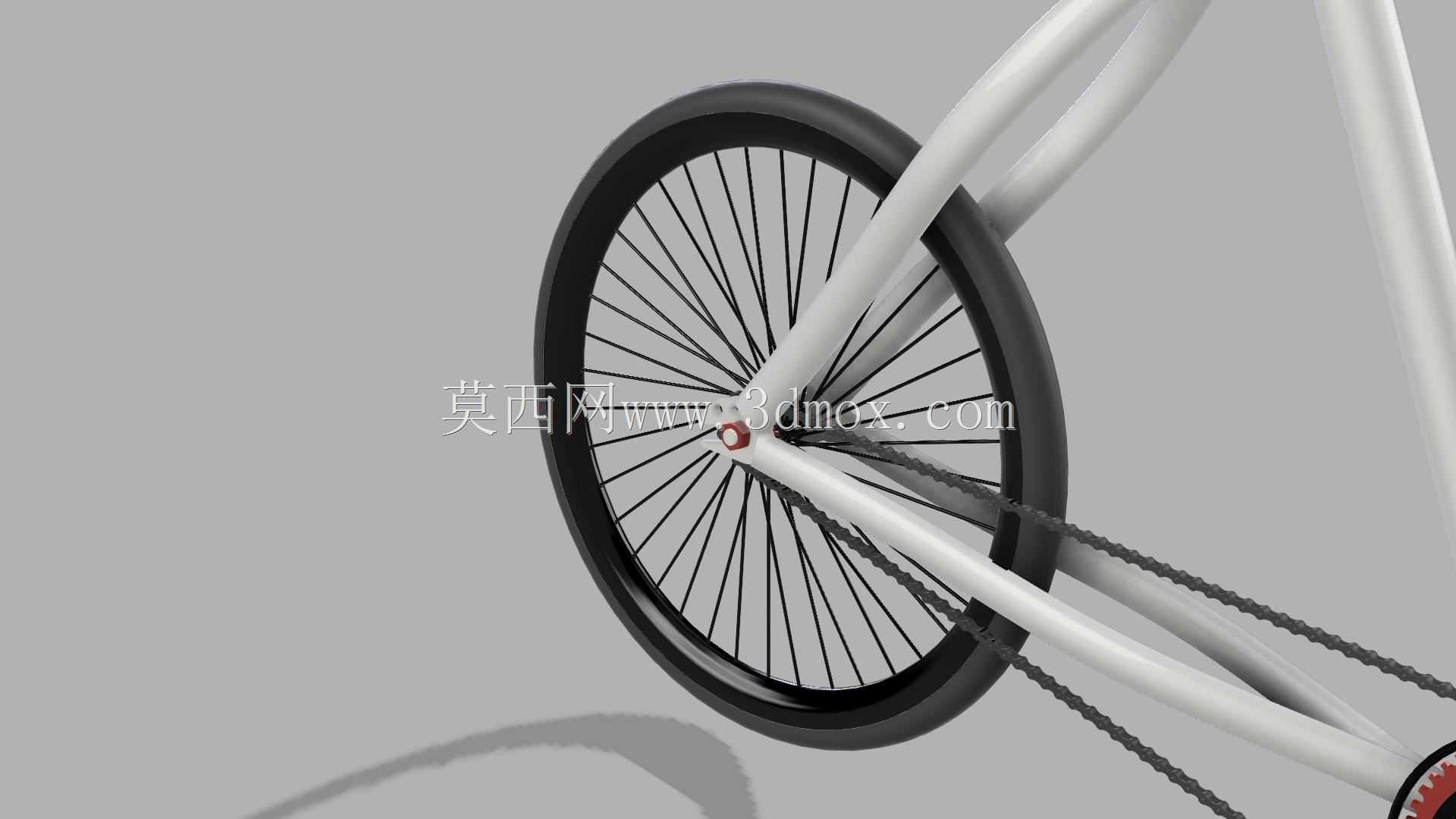

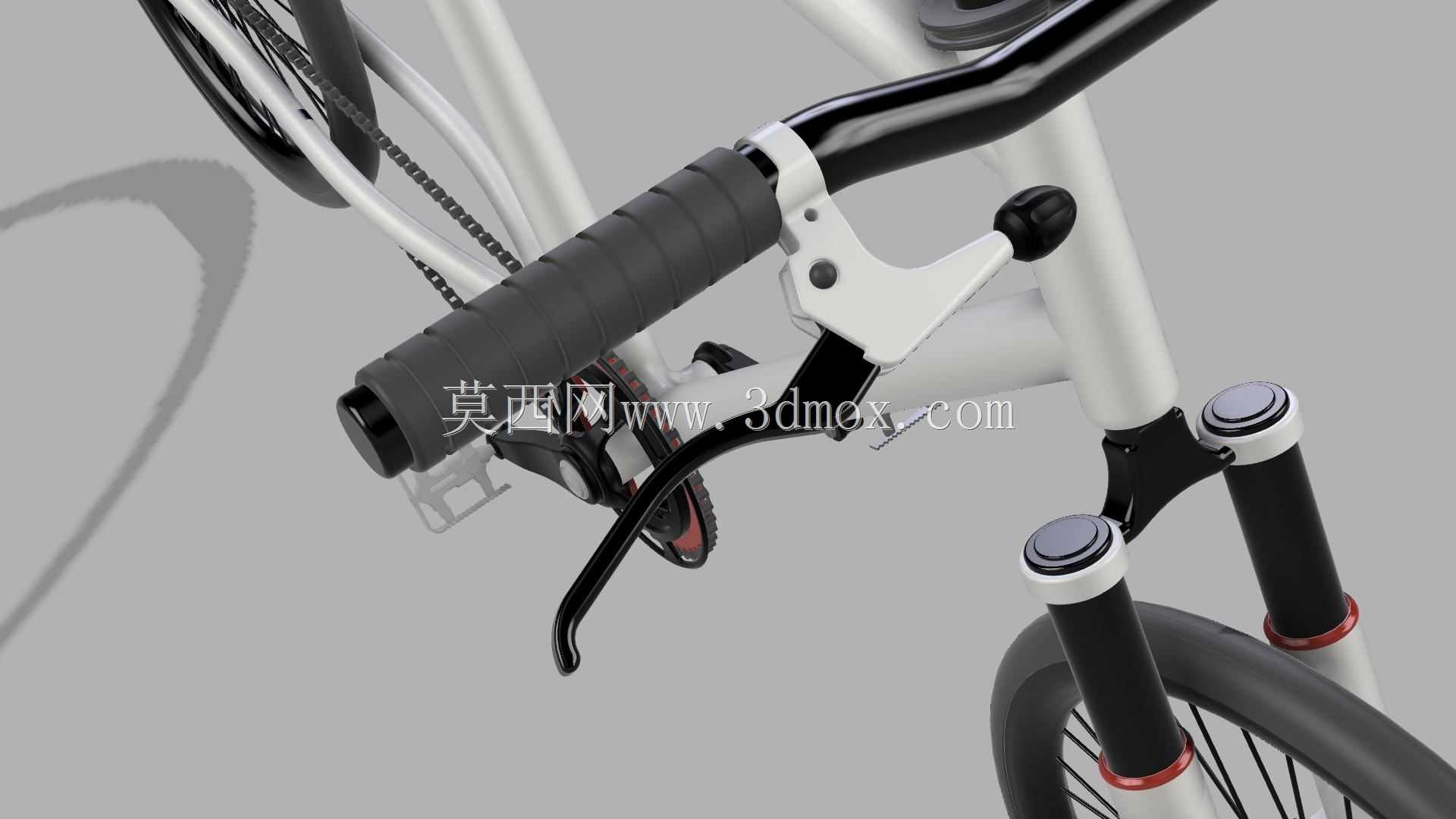

　　行走系统部分，前后轮组均完成了轮圈、辐条、花鼓、轮胎的分件建模，辐条按照交叉编法的排布规律逐一布设，花鼓内部预留轴杆穿装空间，轮圈的制动边与碟刹安装座分别对应不同制动方案的装配需求，轮胎外轮廓保留了城市通勤胎的合理胎宽，胎面花纹做了简化写实处理，在渲染场景中能够直观呈现轮胎接地面的形态。转向操控模块包含车把、把立、碗组与握把，把横采用平直小燕把构型，把立长度与抬升量按照直立放松的骑行姿态设定，握把套在车把两端留出刹车手柄、变速手柄的安装空间，碗组上下档的配合面贴合头管上下端面，保证转向轴线的转动自由度符合实际装配关系。

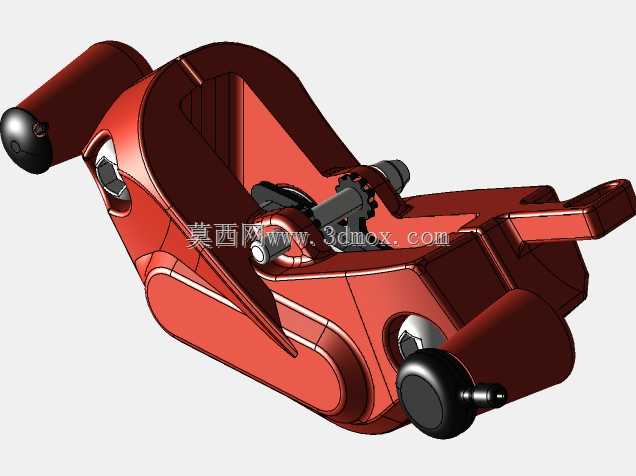

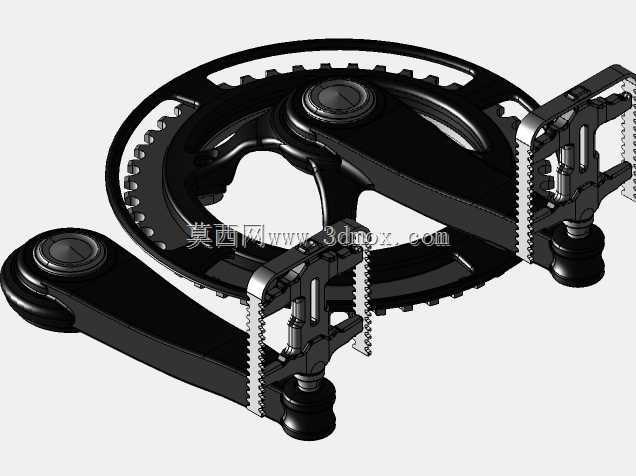

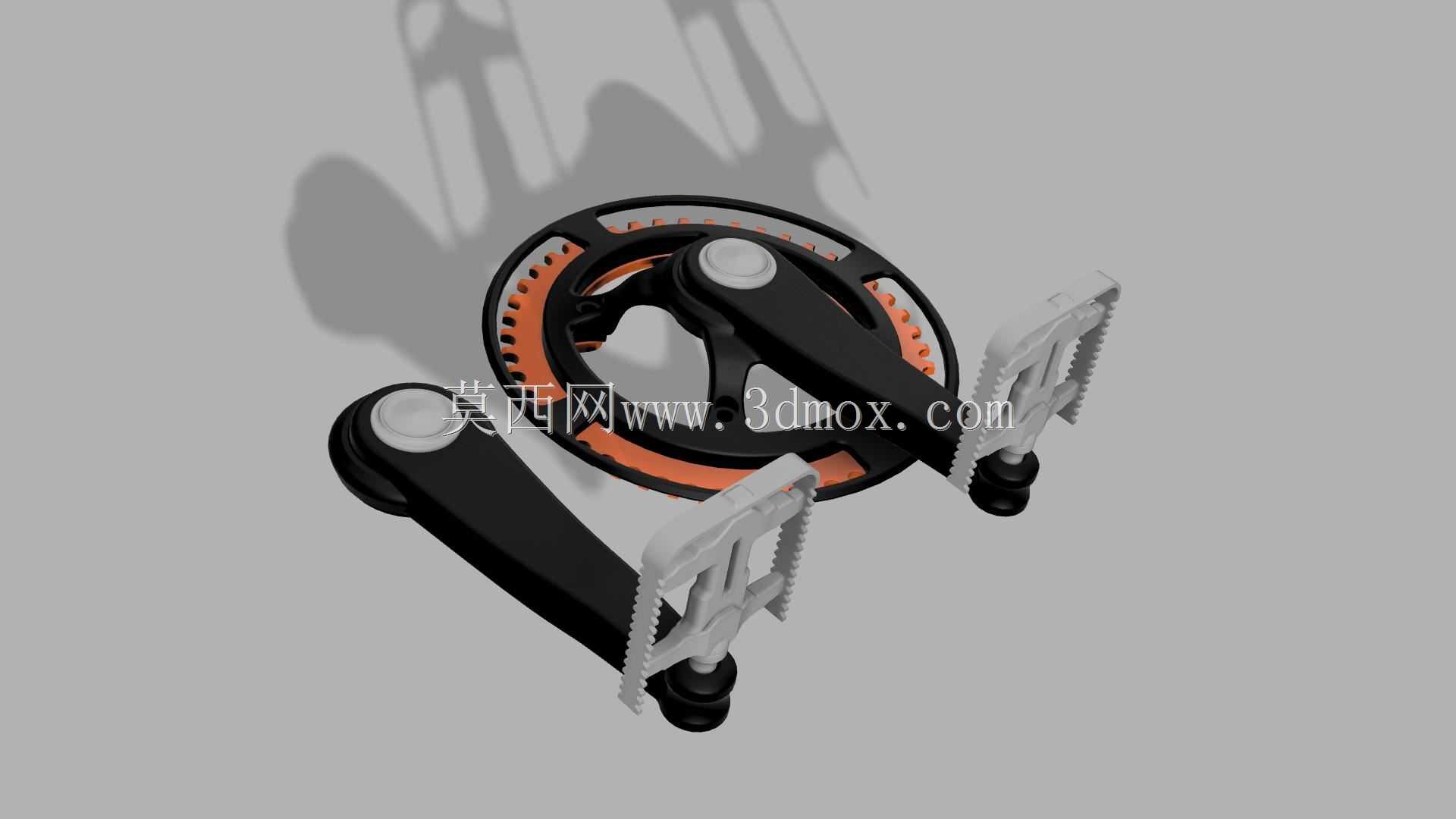

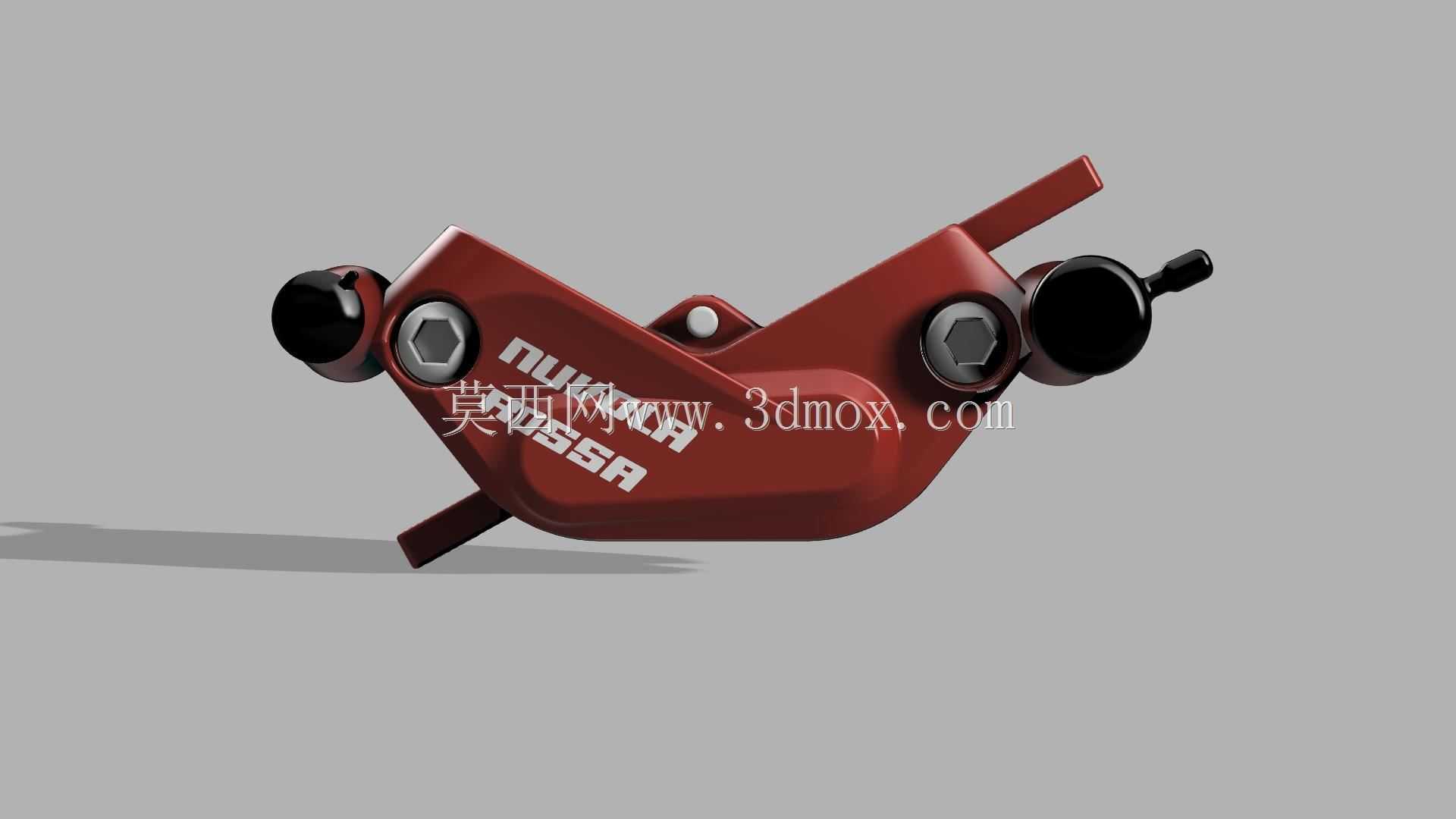

　　传动与制动单元的建模同样贴合实车装配逻辑，牙盘、曲柄、中轴、链条、飞轮构成完整动力传递路径，曲柄长度按照常规成人骑行的踩踏回转半径设定，牙盘齿形与链条链节的啮合位置做了对位处理，飞轮片叠装在后花鼓塔基上，链条环绕牙盘与飞轮的张紧段、松弛段形态均按照实际绕度呈现。制动部分采用碟刹构型，前后卡钳分别固定在前叉安装柱与后叉制动座上，碟片锁固在花鼓法兰面，卡钳活塞与碟片间隙保留了工程设计中的合理避让量，避免运动干涉。

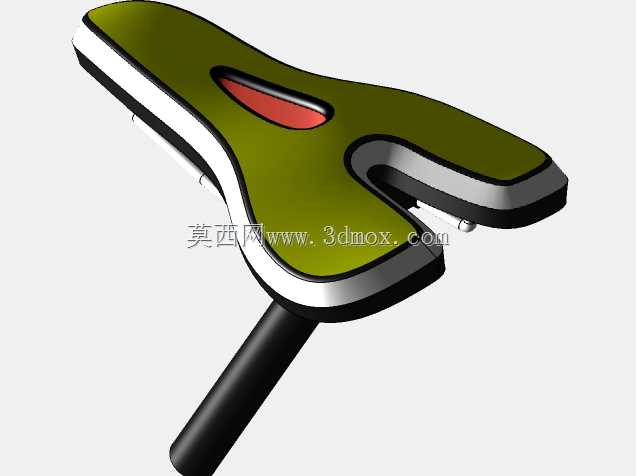

　　人机交互部件方面，坐垫通过座杆插入车架立管，座杆锁紧座的位置对应立管上端开口，坐垫的长宽轮廓与鼻端翘起角度按照长时间短途骑行的承压需求设计，坐垫下方的导轨夹持结构完整还原，可支持前后位置与俯仰角度的调节模拟。脚踏组件安装在曲柄末端，踏板轮廓与防滑钉位置做了简化表达，回转中心与曲柄安装孔保持同轴。

　　建模过程中对整车安装边界做了系统性校核：前后轮心距、五通下沉量、头管倾角、座管倾角这些核心几何参数均参照城市休闲自行车的常规取值范围设定，所有转动副位置——包括碗组转向轴、轮组旋转轴、中轴回转中心、脚踏转轴——都保留了正确的运动轴线，相邻零部件在极限转向、曲柄整周回转、轮组转动工况下均不存在硬干涉。外观曲面部分，车架管材的焊缝过渡、把横弯弧、坐垫人体工学曲面都做了连续化处理，渲染材质区分了金属车架、橡胶轮胎、皮革坐垫、塑料握把的不同质感，既能够支撑结构设计阶段的装配校验，也可用于骑行产品的展示演示与方案沟通。
