KTM Duke200摩托车后摇臂结构设计

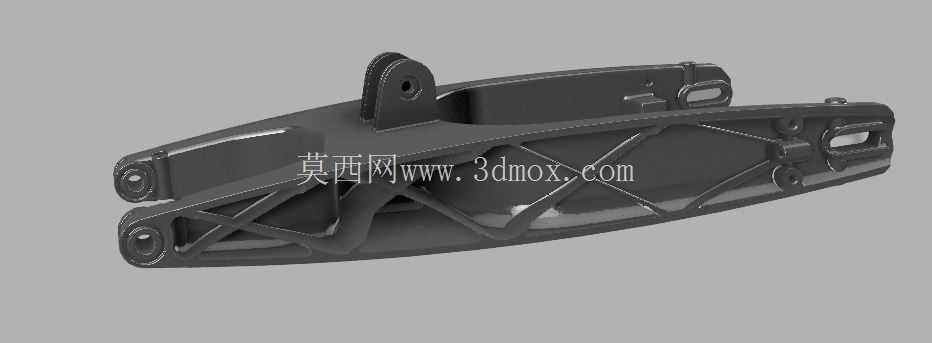

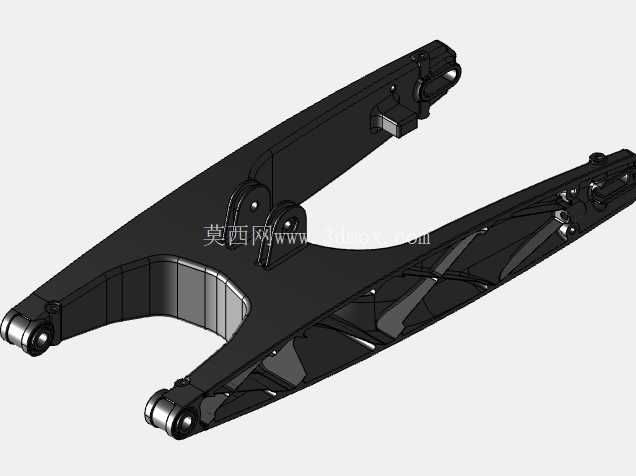

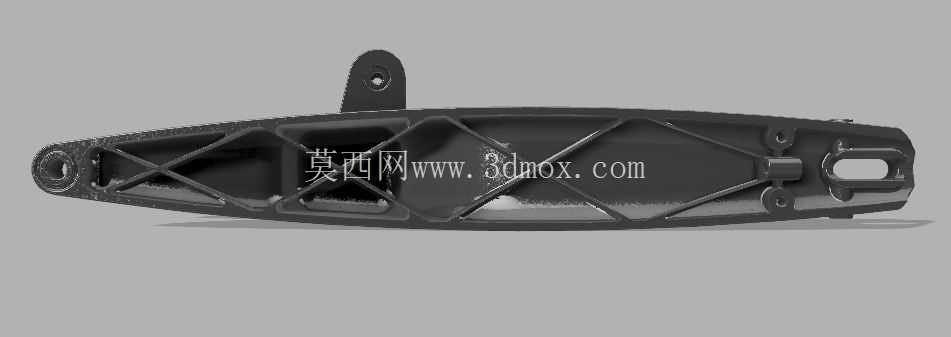

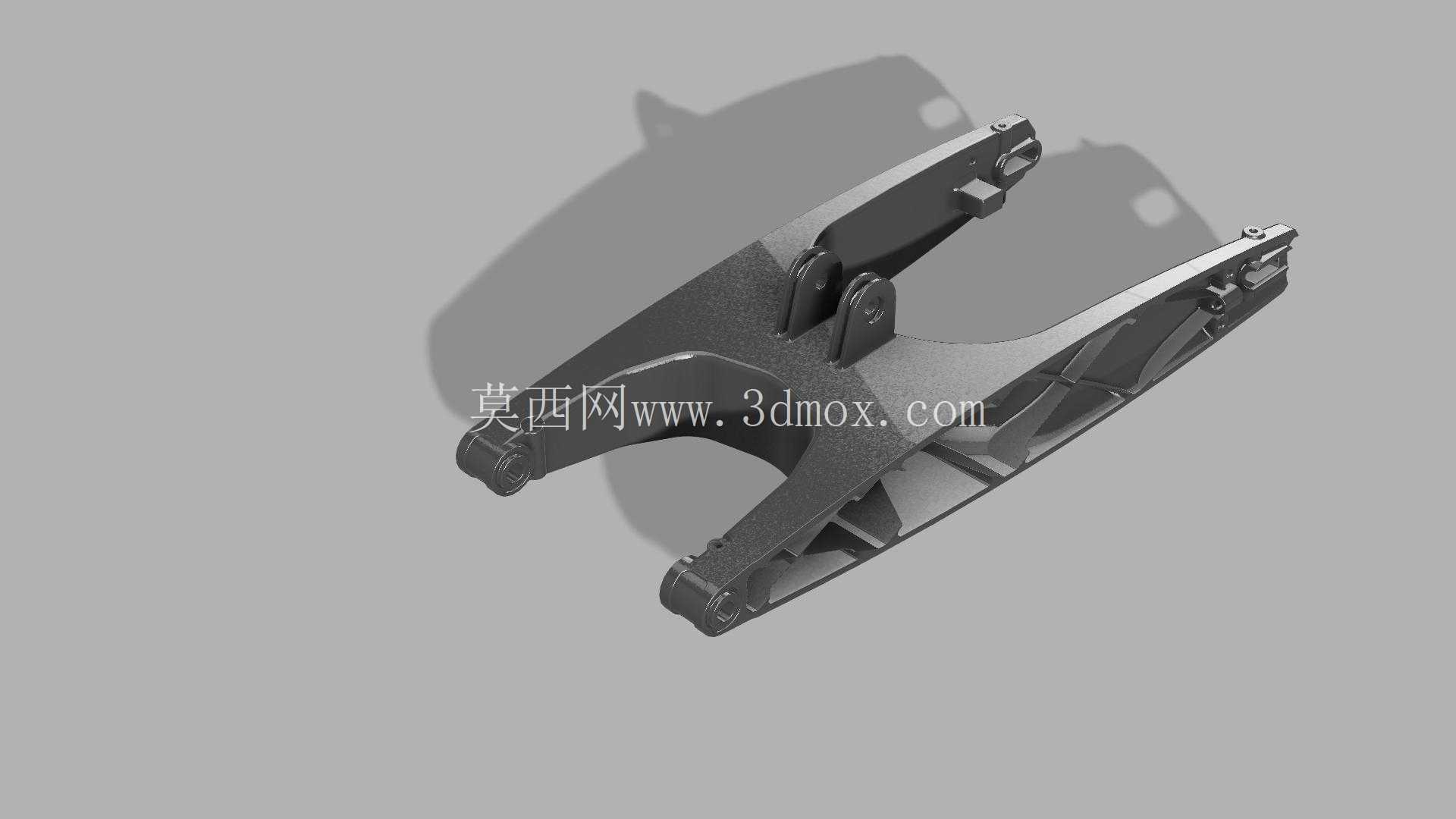

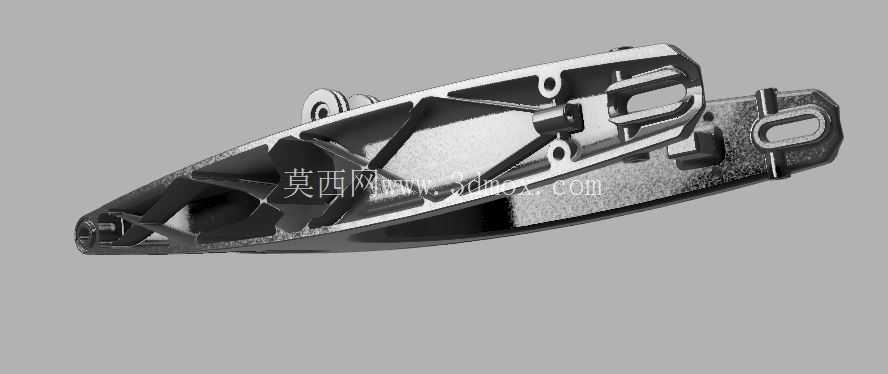

这款摆臂作为中小排量街车后轮悬挂系统的核心承载构件，主要承担后轮与车架之间的载荷传递作用，日常行驶过程中需要同时承接发动机输出的驱动力、路面颠簸带来的垂直冲击、过弯时产生的侧向扭力，以及制动工况下的纵向反力，是决定整车行驶稳定性与操控极限的关键底盘部件。从结构设计逻辑来看，整体采用了变截面中空压铸构型，在摆臂的主轴连接端做了局部壁厚加厚处理，对应车架铰接点的位置设计了同轴度精度要求较高的衬套安装孔位，孔位周边设置了放射状加强筋结构，能够将铰接点承受的集中载荷快速分散到整个摆臂主体结构上，避免局部应力集中导致的疲劳开裂问题。摆臂中段采用了大跨度的镂空减重设计，内部的加强筋按照载荷传递路径做了拓扑优化排布，既能够保证整体的抗弯、抗扭刚度满足激烈驾驶的需求，又能最大限度降低非簧载质量，提升后轮的路面跟随性，这对于中小排量街车的操控灵敏度提升有着直接的作用。在摆臂的后轮安装端，设计了对称的后轮轴安装滑槽，滑槽两侧的安装面做了铣平加工处理，保证后轮轴安装后两端的同轴度误差控制在合理范围内，同时预留了链条调节器的安装位，能够方便后期维护时调整链条张紧度，滑槽周边的结构做了局部加强，避免后轮轴紧固时出现安装面变形的问题。摆臂上部预留了后减震器下安装点的连接支座，支座位置经过多轮动力学仿真校核，能够匹配后减震的运动行程，保证减震器在压缩、回弹过程中不会出现运动干涉，同时支座的安装孔位设计了衬套压装的余量，能够有效过滤行驶过程中传递到车架的细碎振动。从安装边界来看，摆臂前端的铰接孔间距、衬套压装尺寸完全匹配KTM Duke200车型的车架安装位，不需要额外做改装调整即可实现原位装配，后轮端的安装滑槽宽度、轴孔直径适配原厂后轮轴规格，后刹车卡钳支架、链条导向件的安装位也都在对应位置做了预留，能够兼容原厂配套的周边零部件。在实际应用场景中，这款摆臂既可以作为原厂配件替换件使用，应对车辆事故维修、部件老化更换的需求，也可以作为改装设计的参考基准，帮助改装从业者在原厂结构基础上做进一步的性能优化，比如调整摆臂长度改变车辆的轴距与重心分布，或是更换更高强度的材料提升赛道驾驶时的结构强度。设计过程中充分考虑了压铸工艺的成型特性，所有的转角位置都做了合理的圆角过渡，避免压铸过程中出现应力集中、填充不满的问题，壁厚设计保持均匀过渡，减少压铸成型后的缩孔、变形缺陷，同时在摆臂的非加工面预留了涂装工艺的挂点位置，方便后续做表面阳极氧化或是喷塑处理，提升部件的耐腐蚀性能。针对日常行驶中容易出现的飞石撞击、泥水侵蚀问题，摆臂的下表面做了平滑的曲面过渡，没有容易积存泥沙的死角，能够减少恶劣路况下的泥沙附着，降低部件腐蚀的概率，同时摆臂的侧面设计了装饰性的造型凹槽，在不影响结构强度的前提下提升了部件的外观质感，符合街车的运动化设计定位。从结构刚度匹配的角度来说，这款摆臂的抗扭刚度设定偏向运动化调校，在过弯侧倾时能够提供足够的侧向支撑，减少后轮的侧向形变，保证轮胎接地面积的稳定性，而在垂直方向的刚度设定则保留了一定的韧性，能够配合后减震过滤掉路面的小幅颠簸，兼顾日常通勤的舒适性与激烈驾驶的操控性。
