KTM Duke200摩托车管式车架底盘结构

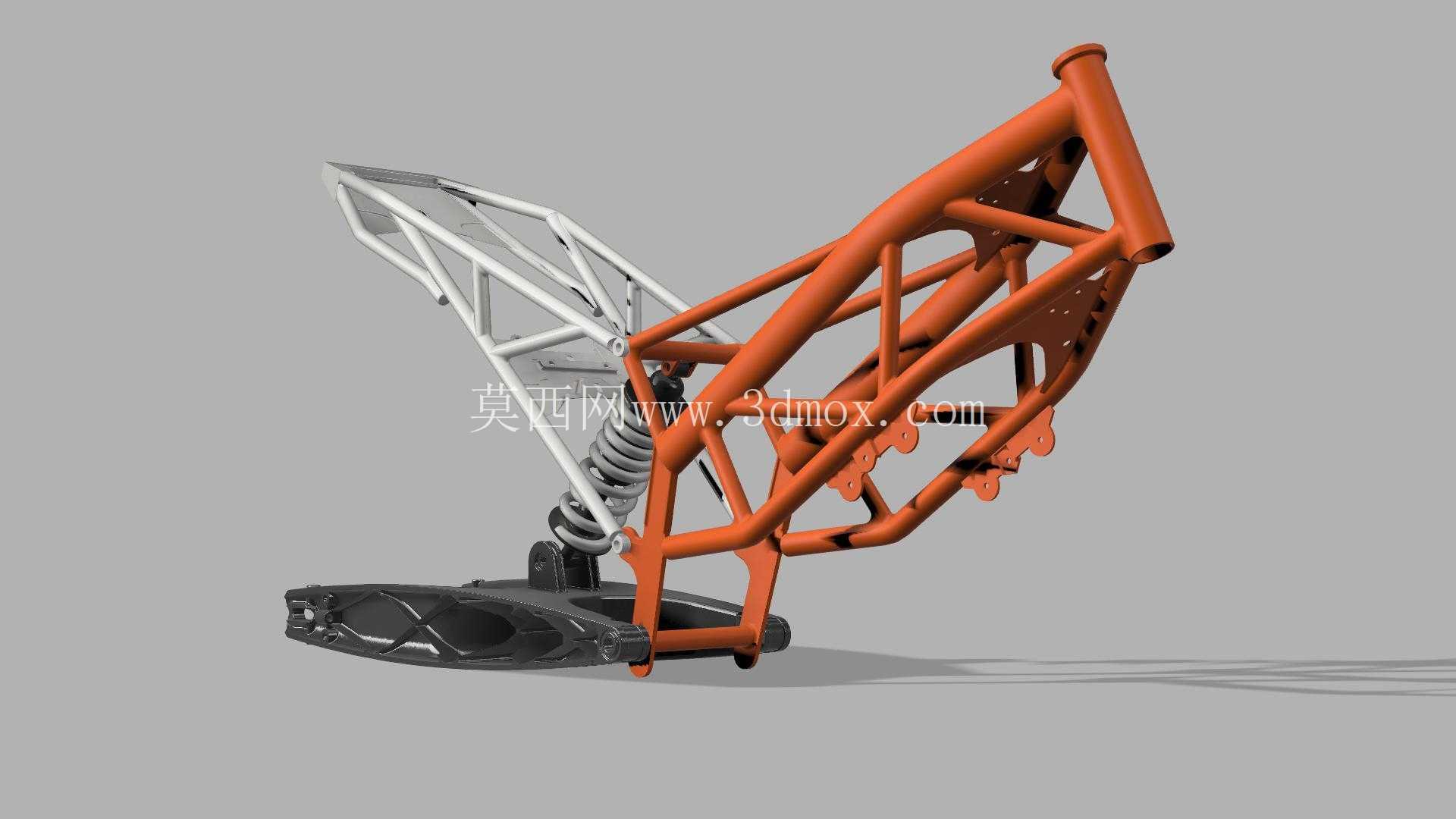

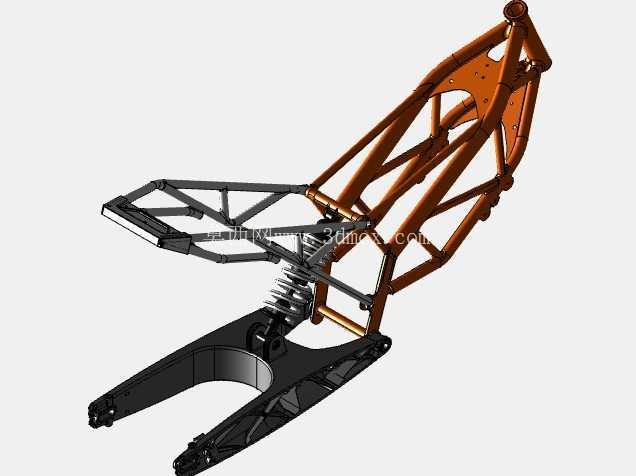

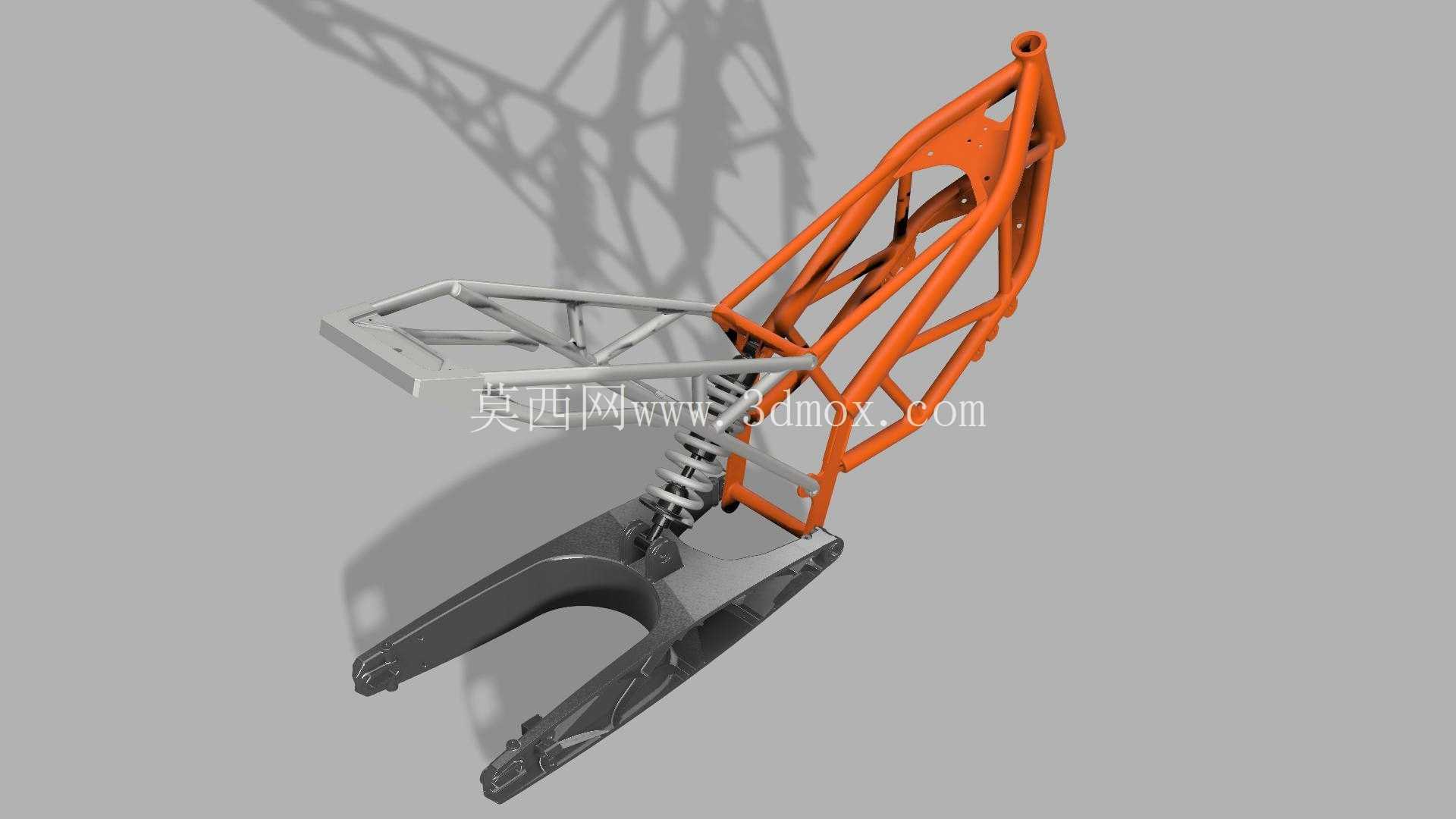

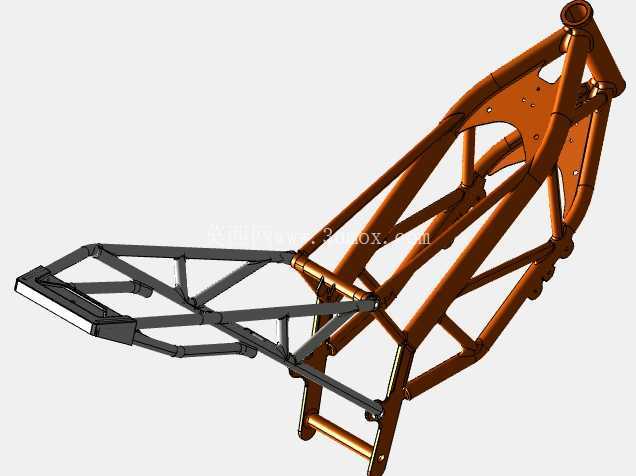

　　这套三维结构围绕轻型街车的承载核心展开，主体采用橙色钢管桁架式车架，将转向立管、主承载梁、发动机安装区、后摇臂铰接区和尾部副车架整合在同一空间骨架内。实际装车时，车架并不只是把几根管子焊成轮廓，而是要在转向、动力、悬架、座椅和外覆盖件之间建立稳定的几何关系：前端转向立管决定前叉倾角与拖距，直接影响直线稳定性和低速转向手感；中部三角形管梁围绕发动机布置，利用发动机壳体辅助承受部分载荷；后段通过铰接点连接铝合金后摇臂，并为单筒后减震器提供上端安装座，使后轮冲击能够沿摇臂、连杆和减震路径逐级传递。

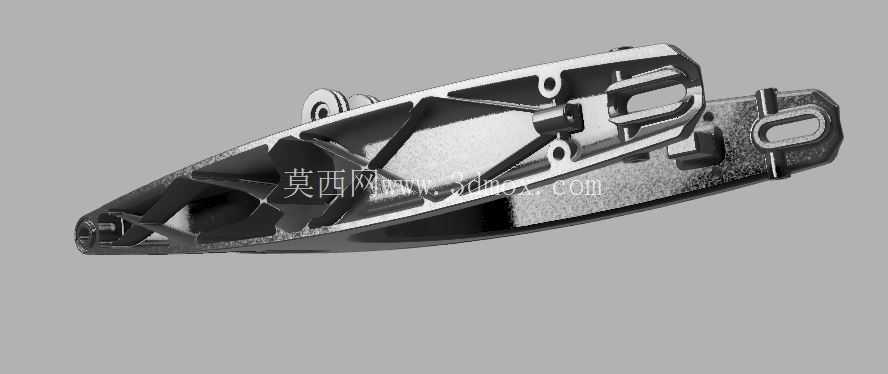

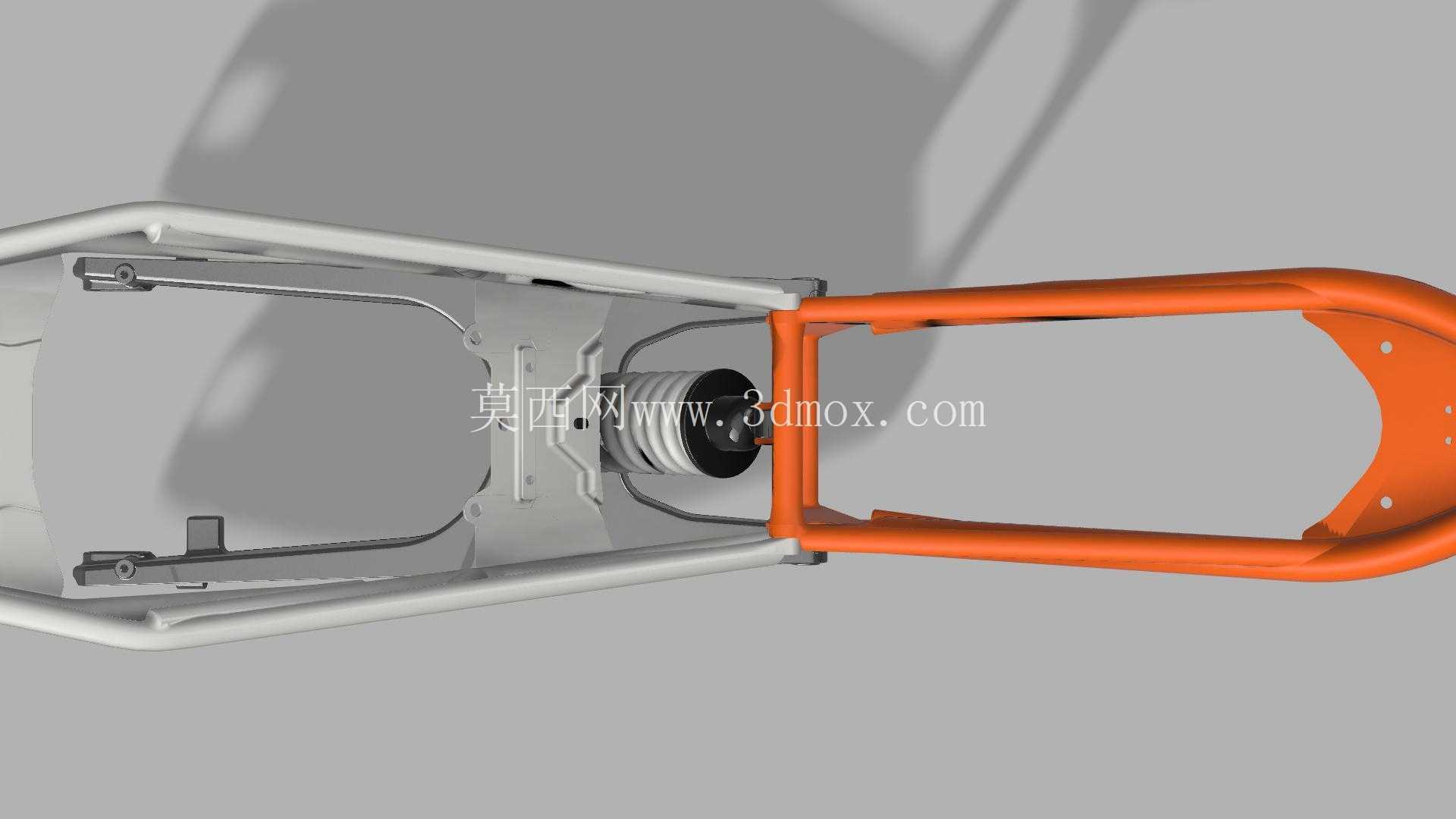

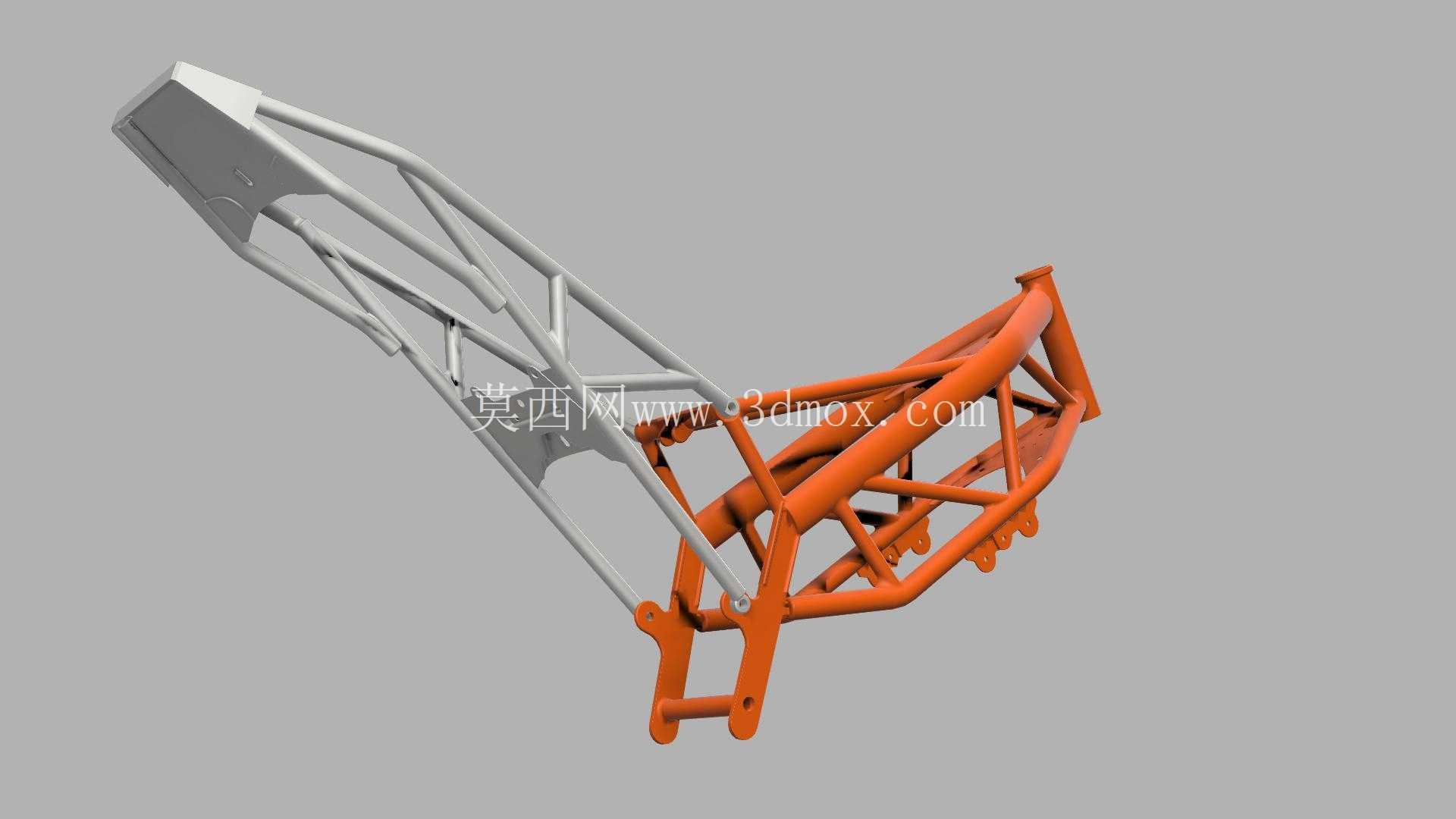

　　从工程使用场景看，这类底盘多用于小排量运动街车、城市通勤两轮车以及改装样车开发。设计阶段需要反复核对发动机吊耳孔位、空滤和油箱占用空间、电瓶与电器件布置、链条走线、后挡泥板安装点以及骑手坐姿边界。模型中橙色主车架承担扭转和弯曲载荷，白色尾部副车架更多承担座椅、尾罩、尾灯和载人载荷，二者在连接处形成刚度过渡；后摇臂采用长臂式结构，后轮轴槽、链条调节空间、减震下连接点和制动卡钳避让区都需要在同一构件上协调。

　　管式桁架的设计思路在于用较少的材料获得较高的局部刚度。钢管走向并非随意连接，而是沿载荷路径布置：转向头受到前叉传递的路面冲击，主斜管将载荷引向发动机前悬挂点；下部管梁环绕发动机底部，形成防撞和安装边界；后部多根斜管交汇于减震座和摇臂轴附近，用来承受加速、制动和过弯时的复合力矩。管径、壁厚和焊接节点在数模中可通过接头位置判断，但真正投产时还需结合材料屈服强度、焊缝形式、疲劳寿命和冲压件焊接变形进行校核。

　　外形尺寸方面，该底盘属于紧凑型两轮车平台，轴距控制围绕轻型机车设定，主车架宽度需要在发动机最宽处、骑手膝部夹持区和油箱侧板之间取得平衡。转向立管高度影响手把位置，后减震座高度影响座垫基线，摇臂长度则关系到后轮牵引力和链条张紧行程。安装边界上，前半部需预留前叉、上联板、转向限位块和散热器空间；中部需保证发动机吊装螺栓可操作，离合器、换挡杆、排气管弯管不与管梁干涉；后半部需留出后轮跳动行程、链条上下摆动范围、后刹车油管走向以及减震压缩极限。

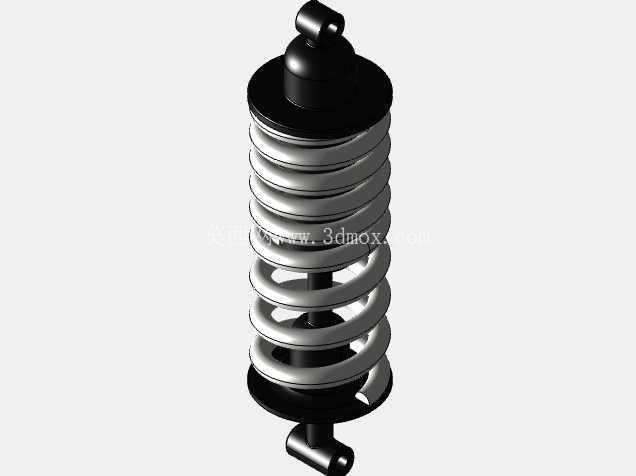

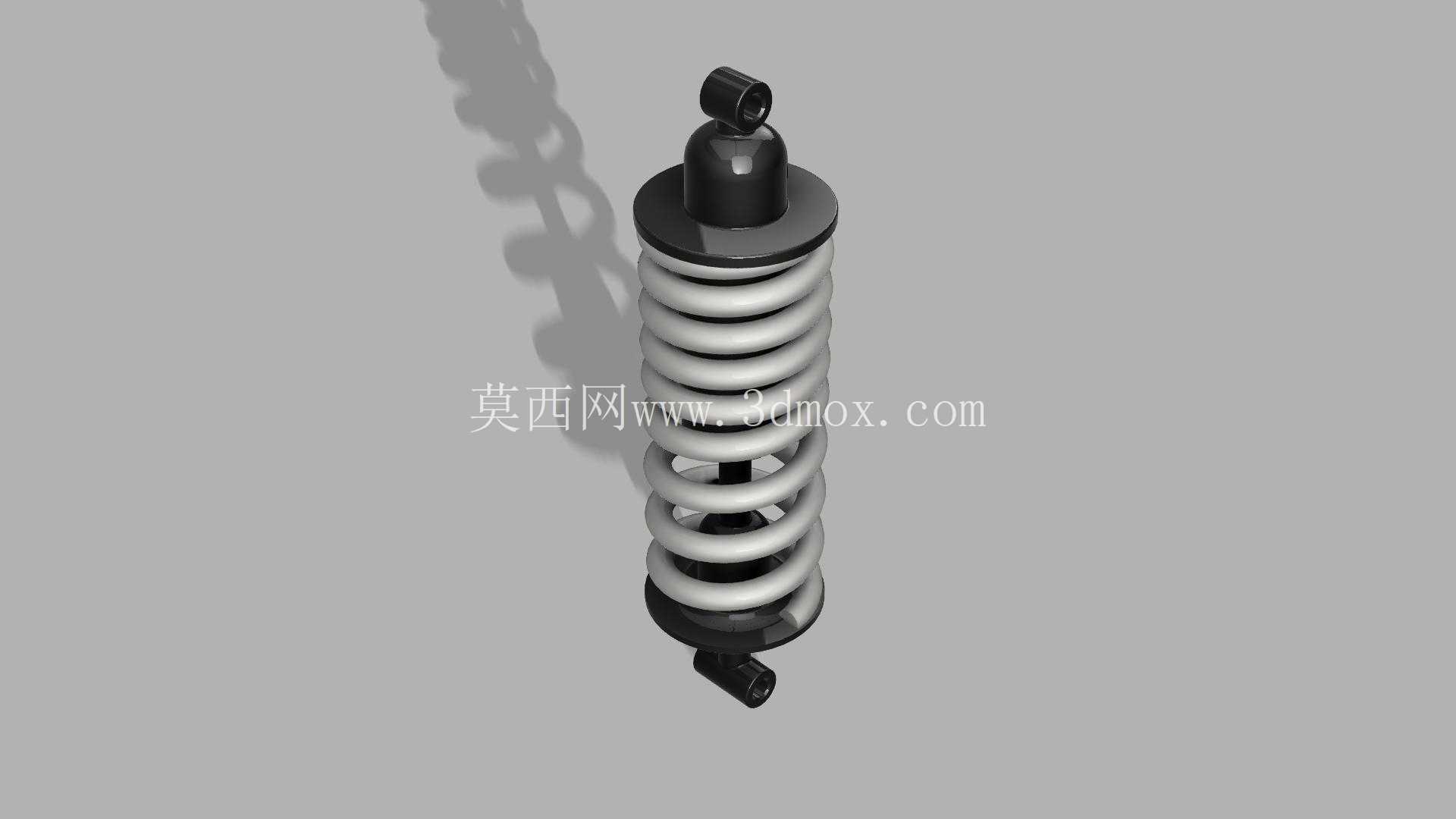

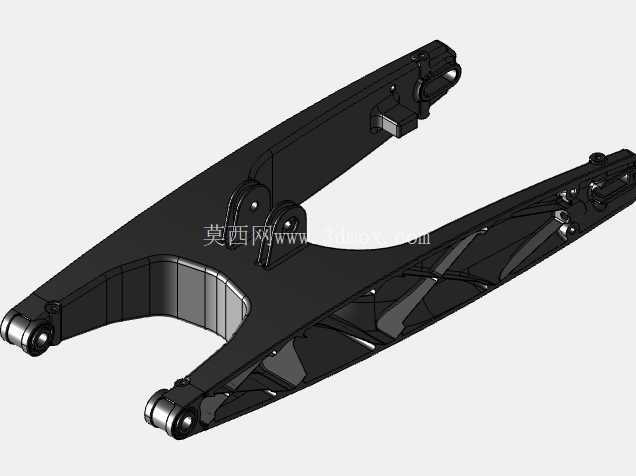

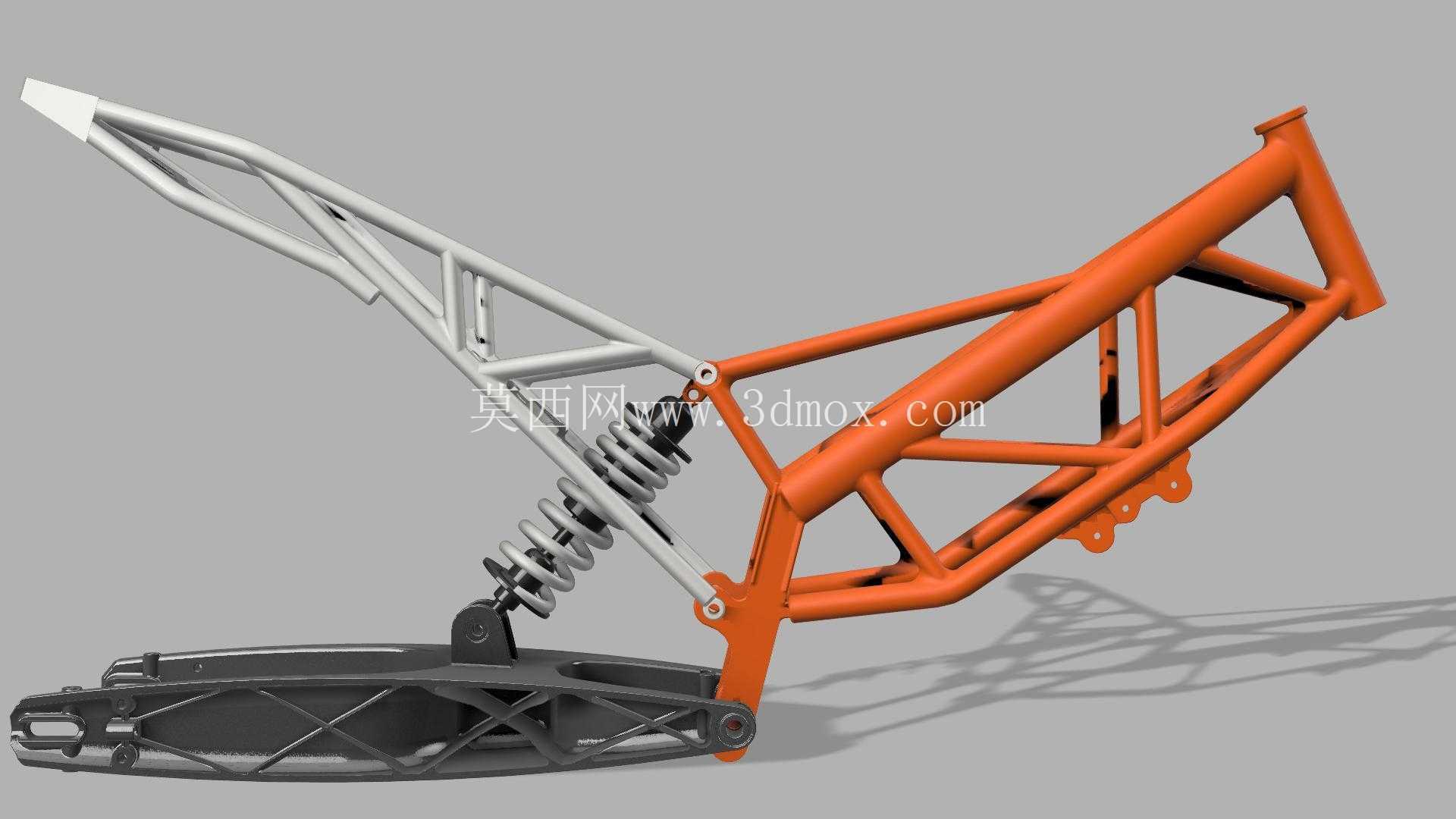

　　在结构细节上，后摇臂与车架通过同轴铰接，铰接孔的同轴度会影响后轮循迹性；减震器上端固定在车架高位斜管交汇处，下端通过摇臂或连杆结构传递载荷，这种布置能在有限行程内获得渐增的杠杆比。尾部副车架采用浅色杆件表现，适合承载塑料尾罩、坐垫底板和小型行李载荷，但不宜承受强冲击。脚踏支架、发动机吊耳和线束固定点虽然在渲染中占比不大，却是整车装配时最容易出现干涉的位置，需要在三维环境中逐一检查工具可达性和装配顺序。

　　对于建模和改装人员而言，该结构的价值在于清晰呈现了摩托车底盘如何把发动机作为半承载部件、如何通过钢管桁架形成轻量化高刚度框架，以及悬架、摇臂、尾部支架之间的空间约束。进行衍生设计时，可以在保持转向头、摇臂轴和发动机安装点三大基准不变的前提下调整管材角度，也可以围绕不同动力总成重新开孔和增加加强板，但任何节点外移都会改变整车质心、转弯特性和部件间隙，因此需要同步校核运动包络与装配边界。
