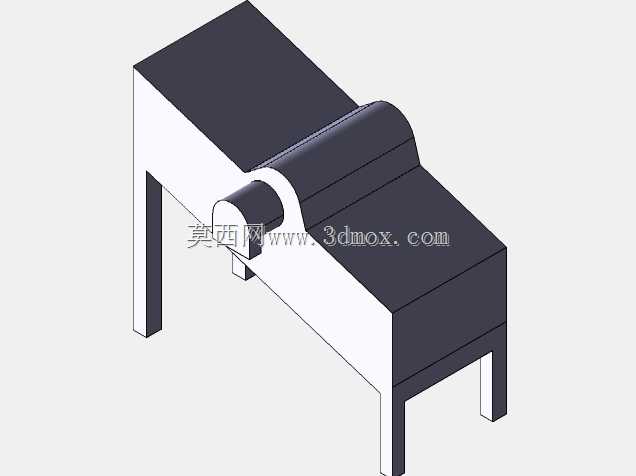

多层四出口砾石分级摇摆振动筛

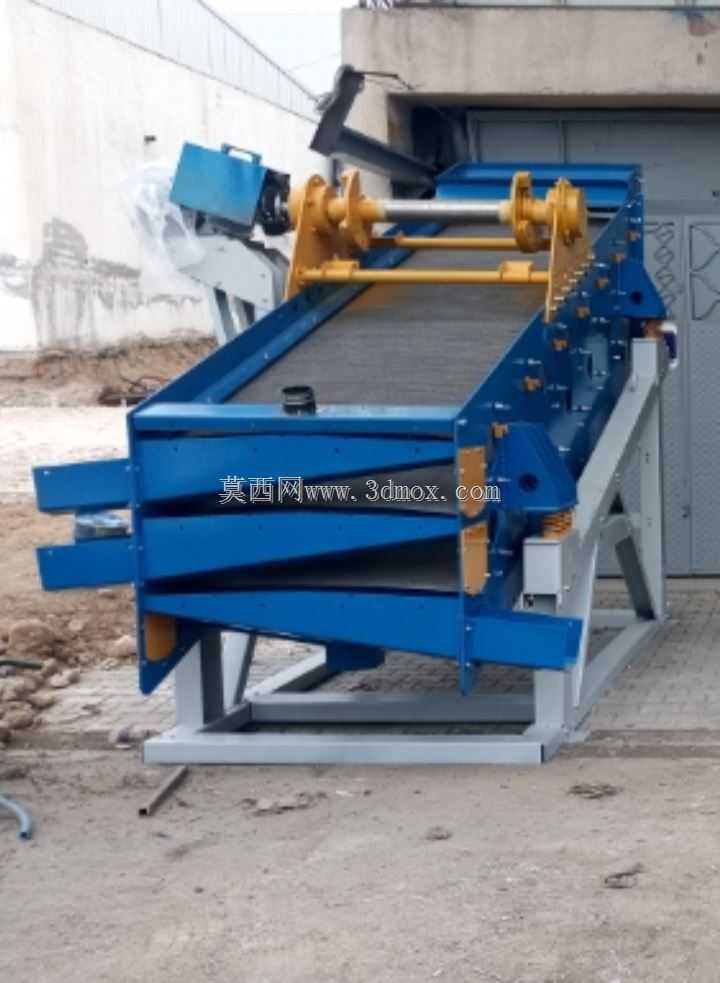

　　该筛分设备面向砂石骨料、矿山破碎后物料分级、河道砾石清理以及建筑垃圾再生骨料分选场景设计，整体采用三层筛面并行布置，设置四个独立出料口，可在单次连续给料过程中同步完成四种不同粒径区间物料的分级输出，替代传统单级筛分工序中多台设备串联排布的冗余布局。设备主体筛框采用倾斜式摇摆振动架构，筛体沿物料行进方向保持小角度下倾，激振机构布置在筛体进料端上方，通过两组偏心轴联动带动筛体做复合往复摇摆运动，而非普通圆振筛的单一圆周振动，物料在筛面上既受垂直方向的抛散作用力，又沿筛面纵向获得匀速向前的滑移推力，针对砾石这类硬度高、颗粒形状不规则、易卡堵筛孔的物料，能有效避免扁平状石料横卡筛孔、潮湿细料黏结糊网的问题。

　　筛面配置带逆向阻料槽的筛网结构，逆槽沿物料行进方向反向凸起，可延长大块砾石在筛面上的停留筛分时间，让混杂在大块石料中的细颗粒物料获得充足透筛机会，不会因为筛体倾角过大导致物料快速滑过筛面造成分级精度下降。三层筛网从上到下筛孔孔径逐级缩小，最上层筛面隔离超粒径大块砾石，直接从末端第一出料口排出，可返回破碎机进行二次破碎；中层筛面截留中粒径合格骨料，从侧部第二出料口导出；下层筛面分出细粒径成品砂料，第三出料口收集；最底部筛下细粉通过第四出料口统一归集，四个出料口分别朝向设备侧方与末端排布，接料输送带可直接对接各出口下方，无需额外增设转向分料机构。

　　机架部分采用型钢焊接框架结构，筛体与底架之间通过多组弹性阻尼支座连接，支座分布在筛体前后左右四个承重点位，既承担筛体满载砂石时的整体重量，又阻隔摇摆振动向地面基础传递，降低设备运行时对厂房地坪的动载荷冲击，现场安装时不需要浇筑特殊的厚重减震基础，仅需将底架地脚板与平整硬化地面通过膨胀螺栓固定即可。激振传动端配置驱动电机与偏心轴组件，传动轴两端采用带座轴承支撑，轴承座与筛体侧板通过螺栓刚性连接，偏心块的配重偏心距可根据待筛分物料的堆积密度、处理量需求进行调整，筛分轻质松散物料时减小偏心配重降低振动幅度，筛分大密度砾石矿料时增大偏心距提升激振力，适配不同工况的筛分效率要求。

　　从安装边界来看，设备整体长度沿物料流向延伸，进料端预留皮带输送机对接空间，出料端各出口下方预留输送带通行高度，筛体两侧预留检修通道，方便操作人员定期检查筛网磨损情况、更换破损筛面以及补装紧固激振机构的连接螺栓。筛体侧板采用加厚钢板折弯焊接成型，沿筛体纵向均匀布置多道横向加强筋，避免长期承受交变振动载荷出现侧板开裂、焊缝疲劳失效的问题。筛网采用模块化压条固定结构，松开两侧压块即可快速抽出筛网进行更换，不需要整体拆解筛体框架，大幅缩短现场运维的停机时长。设备在结构设计上充分考虑砂石作业现场多粉尘、高磨损的工况特点，所有与物料直接接触的筛面、溜槽部位均预留耐磨衬板安装位，可根据磨损情况更换衬板而非整体替换筛体，延长整机服役周期。摇摆运动的轨迹让物料在筛面上呈现松散-分层-透筛的连续过程，细颗粒优先向下层透筛，大颗粒持续向出料端移动，整个筛分过程连续无间断，给料可直接由上游破碎工序的出料皮带送入筛箱进料口，无需额外配置均匀给料机构，筛体自身的往复运动可自动将集中给入的物料摊平 across 整个筛面宽度，充分利用有效筛分面积。
