多层圆盘式振动物料分离装置结构设计

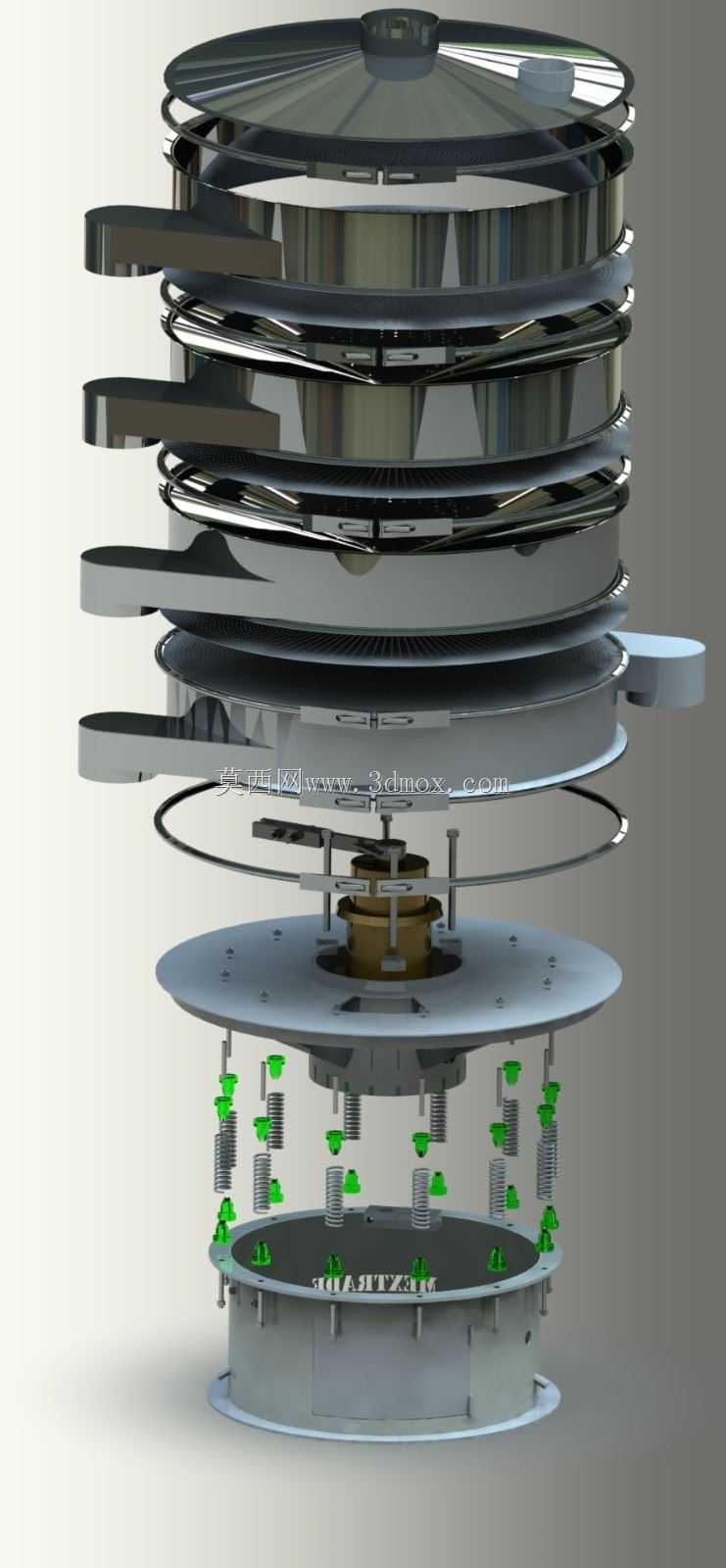

　　在粉体、颗粒物料的加工处理环节，不同粒径组分的分级分离是衔接前后工序的核心步骤，从食品加工领域的面粉、糖粉粒度分级，到化工行业的塑料粒子、树脂粉筛分，再到矿业加工段的矿料粒度分选，甚至是医药制造环节的药粉除杂，这类需要依靠振动实现物料松散、分层、透筛的作业场景，对分离设备的运行稳定性、筛分精度、占地面积都有明确的工程要求。这套多层圆盘式振动分离结构，正是针对中小产能的精细筛分需求设计，整体采用立式同轴布局，核心筛面为多层平行布置的圆盘形筛网结构，不同层的筛网孔径沿物料流动方向逐级变化，可一次性完成多种粒径区间的物料分级，相比单层筛分设备能减少多台设备串联占用的车间空间，也省去了多设备间的物料转运衔接结构。

　　设备的动力激振部分布置在整机下部，采用立式振动电机作为激振源，激振力的作用线与设备中心轴线重合，配合沿下底座周向均匀布置的圆柱螺旋压缩弹簧作为减振支撑，既可以将激振产生的往复振动有效传递到上部筛体，带动筛面上的物料做规律的抛掷运动，又能通过弹簧的阻尼作用吸收振动能量，避免振动直接传递到安装基础，降低设备运行时对周边工位的振动影响。设计时弹簧的选型需要匹配整机的空载、满载重量，结合激振电机的额定激振力、振动频率计算弹簧的刚度与预压缩量，保证设备启动、停机经过共振区间时不会出现过大的振幅偏移，避免筛体与周边固定结构发生碰撞。

　　上部筛体的每层筛面都设置了独立的出料通道，沿筛体周向错位布置，不同粒径区间的物料在振动作用下沿对应筛面运动到边缘后，会从各自的出料口排出，可直接衔接下游的收集容器或者输送设备，避免不同粒级的物料出现混料问题。筛面采用张紧式安装结构，筛网边缘通过压圈与筛体框架固定，保证筛网在持续振动工况下保持足够的张紧度，不会因为物料长期冲击出现松弛、凹陷，避免物料在筛面低洼处堆积影响筛分效率。筛体的上层设置了密封式顶盖，可减少筛分过程中轻质粉体的飞扬问题，满足有防尘要求的作业场景，顶盖与筛体层间采用快拆式卡扣连接，需要更换筛网、清理筛面残留物料时可以快速拆解，降低日常维护的操作难度。

　　从安装边界来看，设备整体为圆形立式结构，安装时仅需要在地面预留与底座直径匹配的安装平面，不需要复杂的预埋固定结构，依靠设备自身重量与弹簧支撑即可保持运行稳定，设备的进料口设置在顶盖中心位置，可与上游的喂料设备出料口直接对接，进料时物料落到顶层筛面中心后，会在振动作用下均匀向四周分散，保证整个筛面的有效筛分区域都能得到充分利用，避免局部物料过厚导致的透筛不充分问题。设计过程中针对不同物料的特性，可通过调整激振电机上下偏心块的夹角来改变振动的振幅与物料运动轨迹，针对比重较大、流动性差的物料，可适当增大偏心块夹角提升振幅，增强物料的抛掷松散效果；针对比重小、易透筛的物料，可适当减小振幅，降低物料在筛面的运动速度，延长物料停留时间提升筛分精度。

　　设备的所有与物料接触的结构面都采用圆弧过渡设计，不存在卫生死角，在食品、医药类对清洁度要求高的场景使用时，可快速完成内部冲洗清洁，不会出现物料残留积料的问题。层间的密封结构采用柔性硅胶件连接，既可以补偿振动过程中各层筛体间的相对位移，又能保证整机的密封性能，避免粉尘从层间缝隙溢出。下部的底座采用加厚钢板焊接成型，经过时效处理消除焊接内应力，避免长期振动工况下底座出现变形，保证各弹簧支撑点的高度一致，让筛体运行时保持水平状态，不会出现物料向筛面单侧偏移的问题。
