二战航空炸弹结构三维数模

　　该套三维数模围绕航空机载爆破炸弹的完整结构展开，覆盖弹体主舱、头部引信接口、尾部安定翼面、挂装对接结构以及内部装药腔的分件表达，适合用于航空装备结构认知、军械挂载方案校核、教学演示场景与历史装备复原设计工作。从实际使用场景来看，这类弹药由作战飞机机翼挂架或弹舱悬挂投放，脱离载机后依靠尾部安定组件维持下落姿态，头部触发机构在接触目标后起爆，战斗部内装填的高能炸药通过冲击波与破片对地面工事、车辆集结点、人员阵地实施毁伤，是早期空中对地支援与纵深打击的核心机载装备。

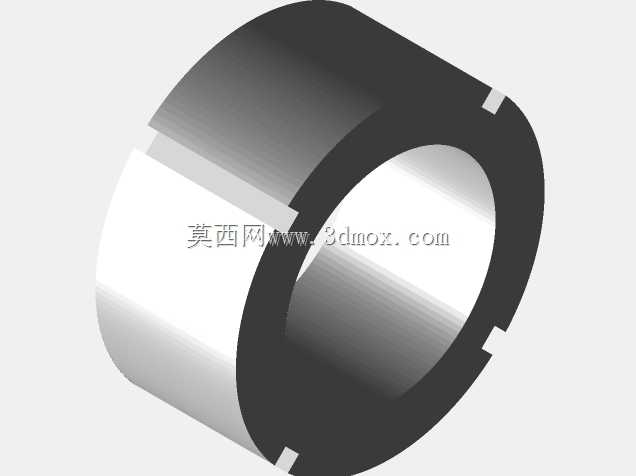

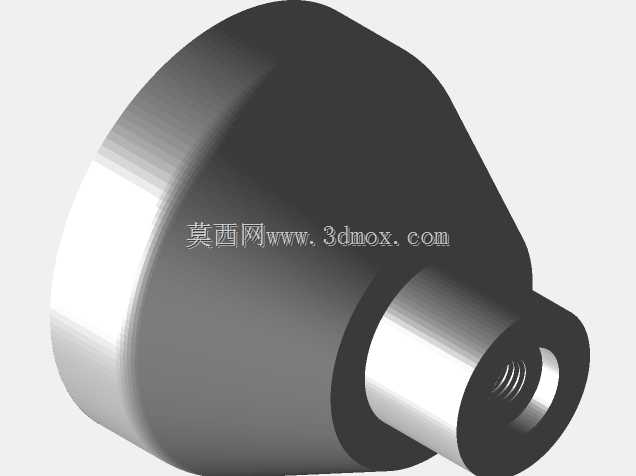

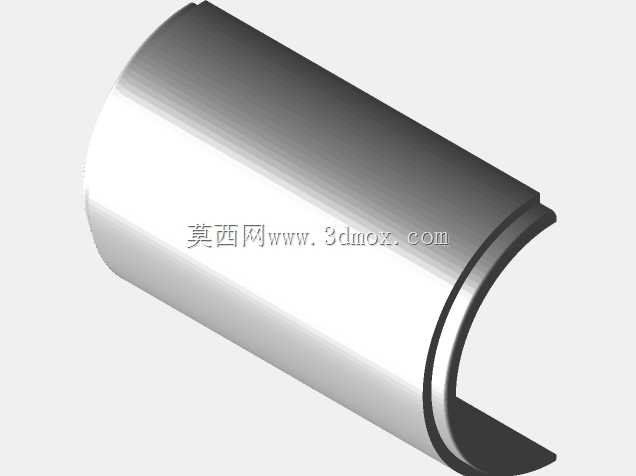

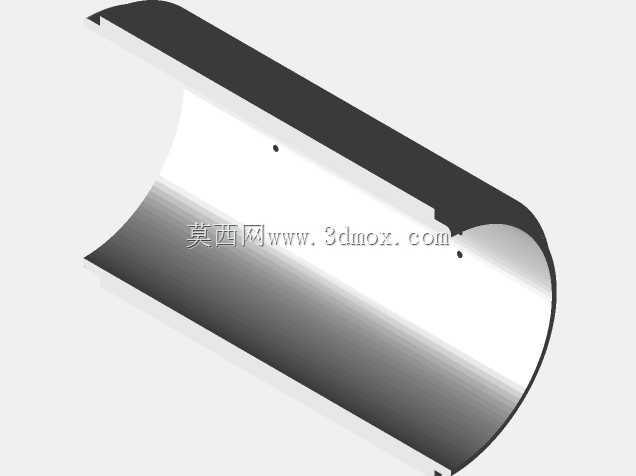

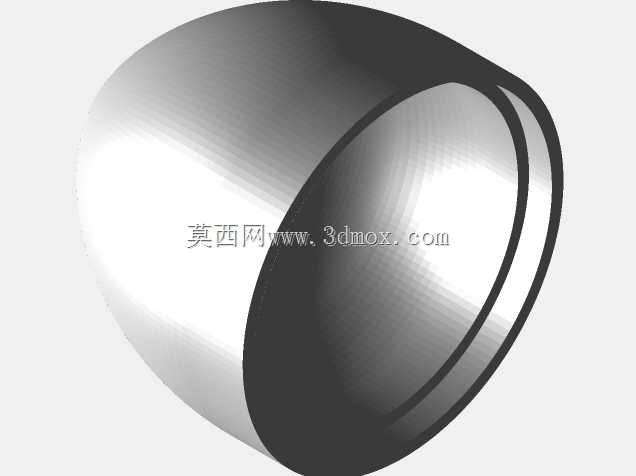

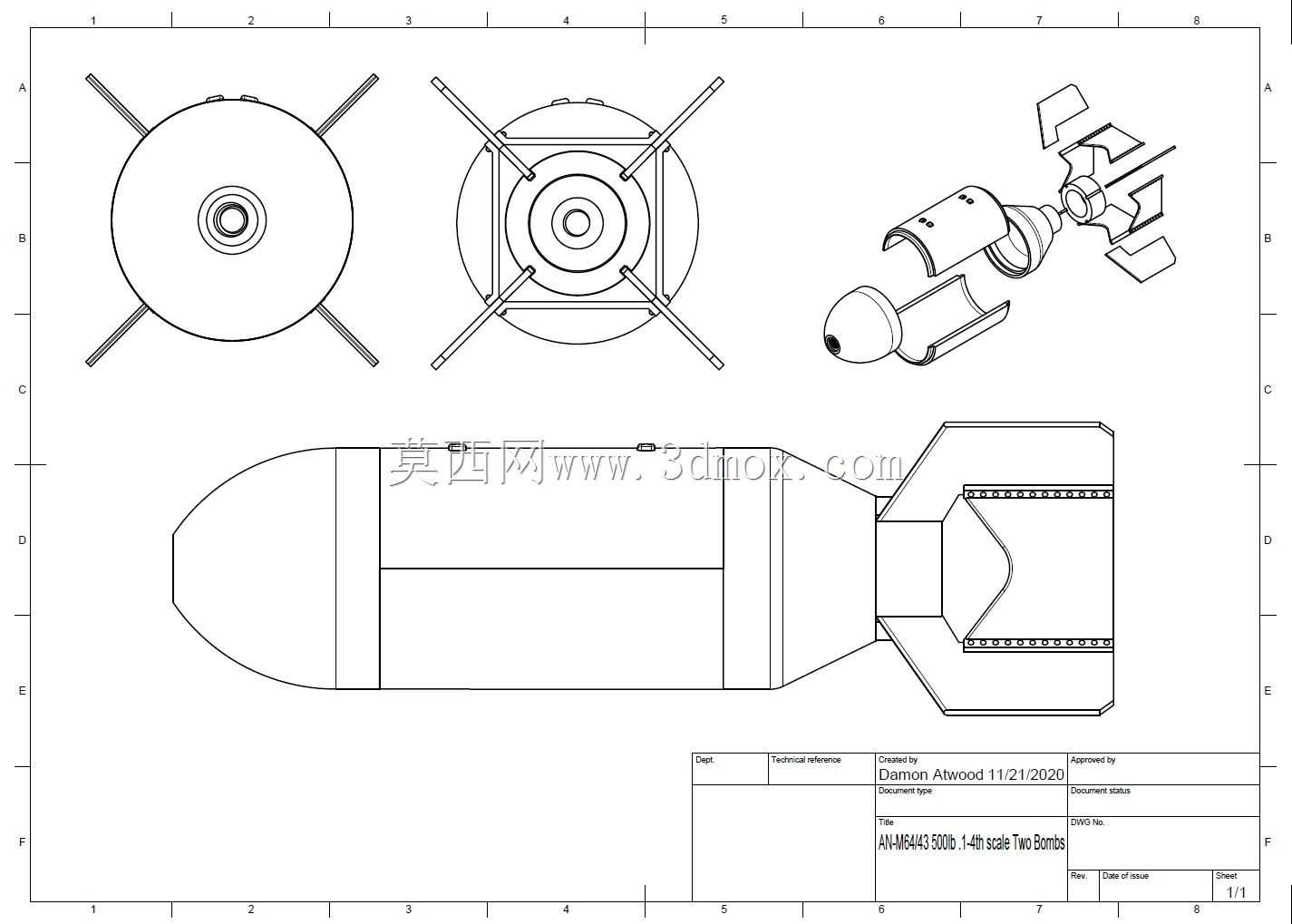

　　数模的结构拆分逻辑完全遵循实弹的装配层级：头部为流线型整流鼻锥，内部预留引信安装腔，鼻锥与主弹体采用螺纹旋接结构，装配后端面贴合密封，避免飞行过程中气流灌入腔室；中段主弹体为大容积圆柱舱段，是装药的核心承载空间，外壁采用等壁厚回转体设计，在保证爆炸破片成型均匀度的同时，控制整体重量满足载机挂载载荷限制；尾部过渡段将圆柱弹体平顺收窄，对接尾翼安装座，四片十字分布的安定翼沿弹体径向向外伸展，翼面采用薄板式刚性结构，翼根与尾座通过焊接式加强筋连接，投放后气流作用在翼面上形成稳定力矩，避免弹体在空中发生翻滚，保证头部引信以正确姿态触地。

　　从外形尺寸与安装边界角度分析，该弹整体为细长回转体布局，头部圆弧曲率按照超音速/亚音速下落的气动阻力特性优化，圆柱段直径统一，挂点设置在弹体重心上方位置，挂耳接口尺寸匹配当时标准机载挂架的挂钩间距，挂载状态下弹体顶部与挂架底面预留足够安全间隙，尾翼最外端的延展尺寸不会超出载机机翼或弹舱的内部轮廓，地勤人员完成挂装后，可直接通过挂架锁止机构确认弹体固定状态，不会出现飞行过程中晃动松脱的问题。

　　设计过程中首先需要平衡气动稳定性与结构重量：尾翼面积过小则下落姿态修正力矩不足，弹体易受侧风干扰偏航；尾翼面积过大则会增加全弹空气阻力，同时增大挂架承受的横向载荷，数模中翼面的展长、后掠角度均按照实弹测绘比例还原，翼片边缘做倒角处理避免应力集中。弹体各分段的连接位置均设置定位止口，装配时同轴度误差控制在极小范围内，保证全弹质心落在理论轴线上，避免投放后出现弹道偏移。内部腔体的壁厚经过强度校核，既能够承受载机机动飞行时的惯性载荷，又能在起爆时顺利形成均匀破片，不会出现壳体提前碎裂或爆轰能量泄露的问题。

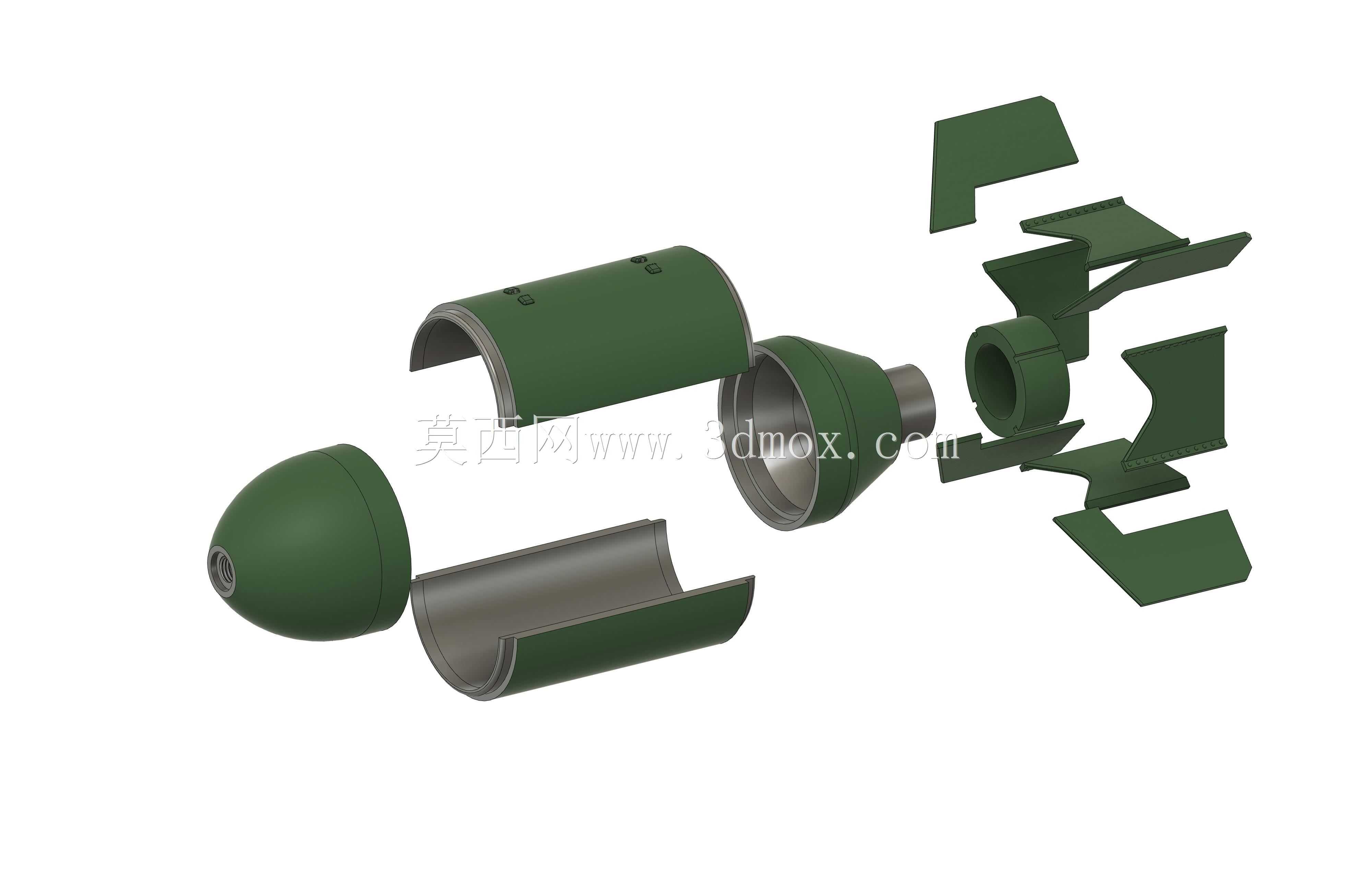

　　数模同时还原了弹体的拆分装配关系，将鼻锥、引信组件、主弹壳、尾座、安定翼全部独立建模，工程师可直接在装配环境中查看各零件的配合公差，也可基于该结构开展挂载干涉检查：当将弹体挂载到战机机翼挂点时，可模拟挂弹车举升过程的运动路径，校验弹体尾翼是否会与机翼下表面、副翼舵面发生碰撞；在教学场景中，剖切后的模型可直观展示装药腔的容积占比、引信的触发传动路径、尾翼安定面的气动作用原理，帮助结构设计人员理解早期航空弹药的设计取舍——在有限的载机挂载重量限制下，通过简洁可靠的回转体结构、十字尾翼稳定布局，实现了制造成本低、投放可靠性高、毁伤效果稳定的作战需求，整套结构没有复杂的精密传动部件，适合战时大批量生产，地勤挂装操作流程简便，能够适配多型作战飞机的挂装接口，是航空军械发展历程中非常典型的经典无控航空弹药结构。
