DMG95五轴加工中心外防护整机结构

　　这套三维结构围绕紧凑型五轴加工中心的整机外防护与核心加工腔体展开，建模时没有把机床当成孤立钣金件堆砌，而是从车间落地使用的边界条件倒推每一处罩壳、开门区域和内部避让空间。现场布局阶段，首先要确认设备正面操作位与周边物流通道的关系：左侧大角度开启的防护门承担工件装卸、刀具观察和日常清理功能，门体旋转轨迹不能与操作者站位、料箱或相邻设备干涉；右侧圆弧过渡罩壳则包覆回转工作台与后置驱动部件，既压缩整机占地宽度，也避免切屑和切削液从结合缝隙甩出。

　　从实际加工用途看，该类设备面向复杂曲面零件、小型精密结构件和多面工序集中加工，工件一次装夹后可完成铣削、钻孔、镗削等多工位动作。外防护设计必须服务于这个核心过程：顶部封闭罩体阻挡高压冷却雾汽向上扩散，前侧大开敞区域在门关闭后形成相对密封的加工腔；底部内收的导流面把切屑和冷却液导向排屑通道，减少积液死角。模型中可见内部工作台周边留有明显的刀具运动包络空间，罩壳内壁与主轴头、回转部件之间保持安全距离，防止高速移动或五轴联动时发生碰撞。

　　结构拆分上，整机并非规则方箱。前部采用倾斜与折线组合的钣金面，一方面增强罩壳刚性，降低薄板在切削振动和负压气流下的颤动；另一方面让飞溅切屑沿斜面滑落，而不是堆积在水平台面。顶部多段折面兼顾检修盖、照明视窗和管线走线的布置，侧面圆弧件则对应内部旋转轴的运动范围。建模时需要把这些外形面与内部机架、主轴、工作台的位置联动检查，不能只追求外观流线而牺牲维护空间。

　　安装边界方面，设备底部承载区要与地基垫铁、排屑器接口和水电气接入点对齐。前侧操作门开启后，装卸空间应满足吊具或人工上下件的动作半径；后侧与侧壁需预留维护人员接近电机、阀组和管路的距离。若设备进入紧凑产线，还需核对叉车孔位、吊装点以及整机运输宽度，避免现场二次拆罩。线缆和冷却管路从固定防护区进入运动区域时，模型中预留的弯曲导向结构能够限制软管拖拽半径，减少反复弯折造成的磨损。

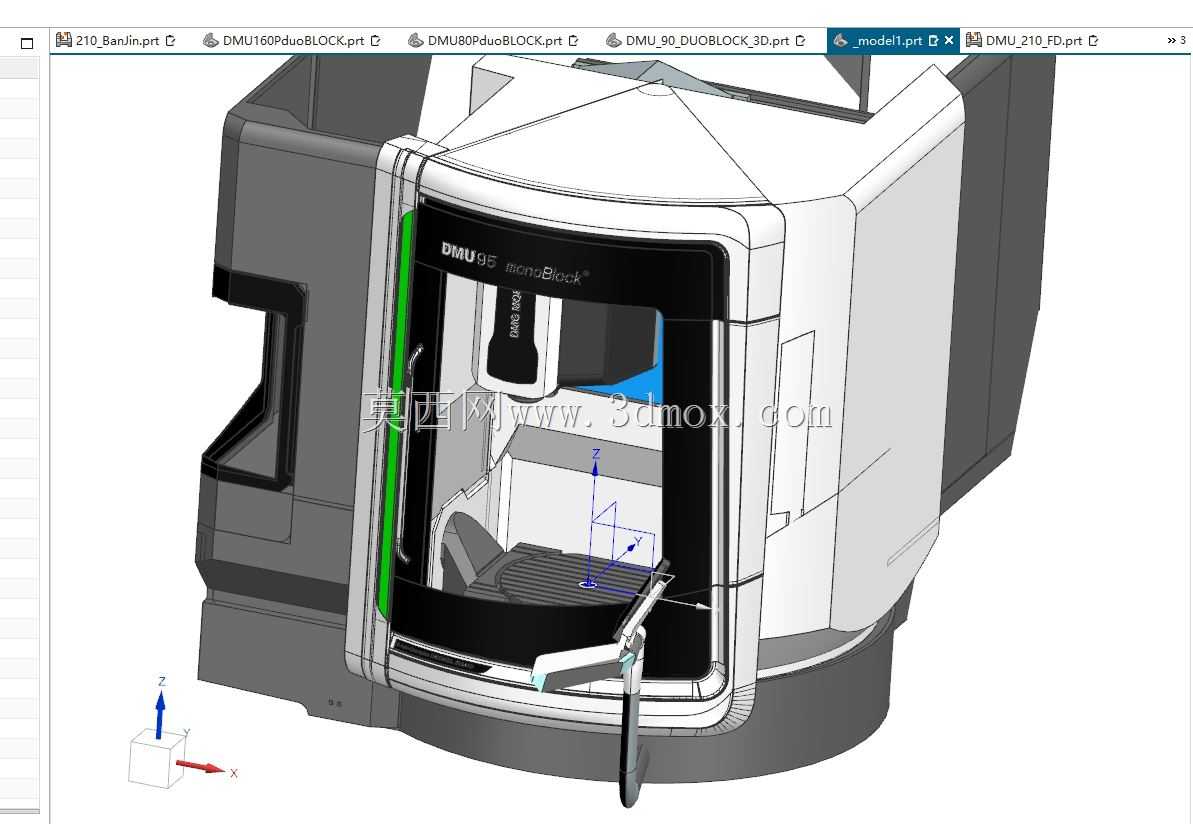

　　防护门的观察与密封也是设计重点。门体关闭后需要承受加工腔内冷却液冲击，边框搭接处采用阶梯止口思路，比单纯平面贴合更能阻挡液体渗漏；开门方向和把手位置依据操作者常规站位设置，使装夹、对刀、清洁三个动作之间的走动距离最短。内部深色罩面可降低强光反射，便于观察切削状态，而腔体底部的亮色承接区则有利于发现残留切屑。

　　对于结构设计人员，这套模型的价值在于把机床外观防护、加工空间、运动包络和车间安装关系放在同一坐标系中校核。外形尺寸不是单纯的长宽高数字，而是由门体开启弧、工作台回转范围、主轴极限姿态、排屑方向和维护通道共同约束。通过三维剖切和干涉检查，可以在加工钣金前验证罩壳分块是否合理、铰链安装面是否具备足够支撑、管路是否远离切屑堆积区，从而降低整机试制阶段的返工概率，也为后续同规格加工中心的防护改型提供可复用的空间基准。
