DMG95五轴数控加工中心外观结构

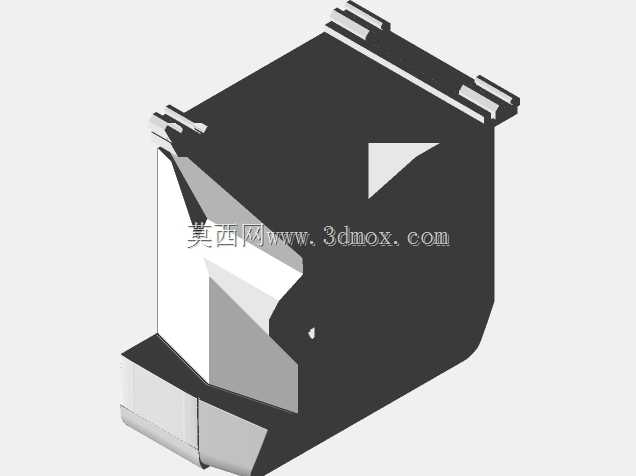

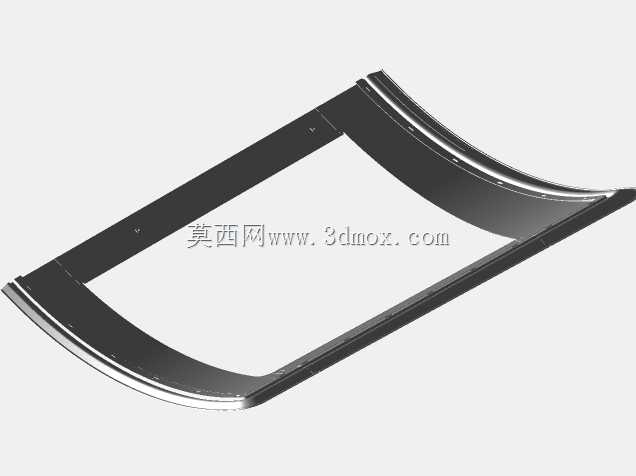

　　这款DMG95数控加工设备的三维结构，完整还原了高端五轴加工中心的外部防护、操作舱布局与核心加工区域的空间关系，在精密零部件加工场景中，这类设备主要承担复杂曲面、多面体异形件的一次装夹加工任务，覆盖航空航天结构件、精密模具型腔、医疗植入部件等高精度加工需求，能有效减少多次装夹带来的定位误差，提升复杂零件的加工一致性。从设计思路来看，该设备的外观结构采用圆弧过渡的封闭式防护设计，既可以阻隔加工过程中切削液飞溅、金属切屑迸溅，也能通过一体化的曲面造型优化设备内部的噪音传播路径，降低车间作业的噪音污染；操作舱门采用大视窗透明防护结构，操作人员可在设备运行过程中清晰观察内部刀具切削状态、工件装夹稳定性，同时防护窗体的边框做了加强结构设计，

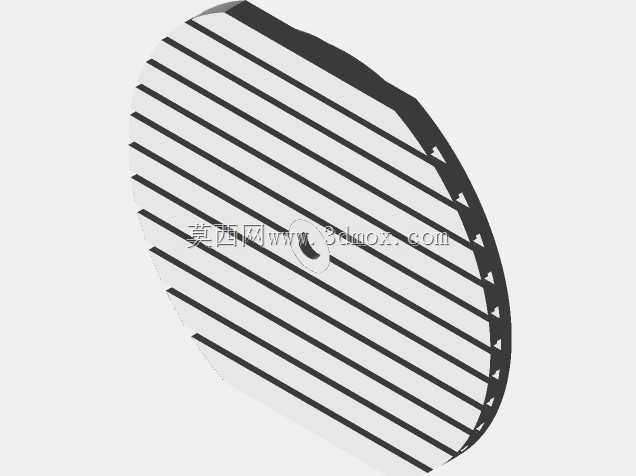

　　可承受高速切削下意外崩断的刀具冲击，满足设备安全防护的刚性要求。设备的加工舱内部预留了足够的刀具运动空间，可适配摆头+转台的五轴联动结构，Z轴方向的运动行程可覆盖常规中小型精密零件的加工高度需求，工作台的安装边界做了下沉式设计，既可以承接切削液与切屑的导流，也能避免工件装夹时与舱体侧壁发生干涉，舱体底部的排屑通道预留位置，可适配链板式排屑器的安装对接，满足长时间连续加工的排屑需求。从安装边界来看，设备整体的外部轮廓采用紧凑化布局，在保证内部加工行程的前提下尽可能缩小占地面积，适合中小型精密加工车间的设备排布，设备后侧预留了电气柜、冷却系统、液压系统的安装接口位置，可直接对接车间的气源、电源、切削液循环管路，无需额外改造外部安装空间；

　　操作面板的安装位置采用人体工学设计，高度适配站立操作的视线与操作距离，减少操作人员长时间作业的疲劳感。这类高精度加工设备的结构设计，需要平衡防护性能、操作便利性、内部运动空间与外部占地面积的多重需求，三维模型完整还原了各部分的装配关系与空间尺寸，可用于车间布局规划、设备操作培训的可视化演示，也能作为同类设备防护结构优化设计的参考依据，帮助设计人员在新设备研发阶段验证外部结构与内部运动部件的干涉情况，缩短设备研发的验证周期。
