小型仪表车床交换齿轮组全套替换件

　　这套齿轮件围绕小型仪表车床主轴与进给系统之间的交换传动需求展开，核心用途是恢复或调整车床在车削螺纹、选配进给量时的传动匹配关系。齿轮组覆盖多档齿数规格，齿面沿轴向形成连续啮合带，安装后通过不同齿数组合改变主轴到丝杠、光杠之间的传动比，使设备能够适应不同螺距加工和精细进给场景。对于维修老旧小型车床、改造教学用台式车床，或者在单件小批量仪表零件加工中补充缺失齿轮，这类成组备件具有很强的实际意义。

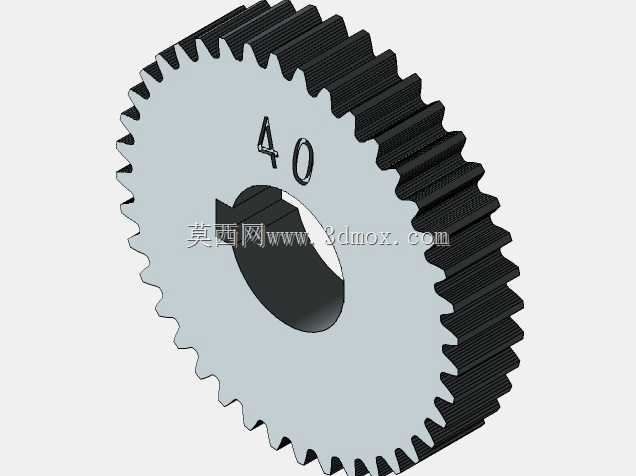

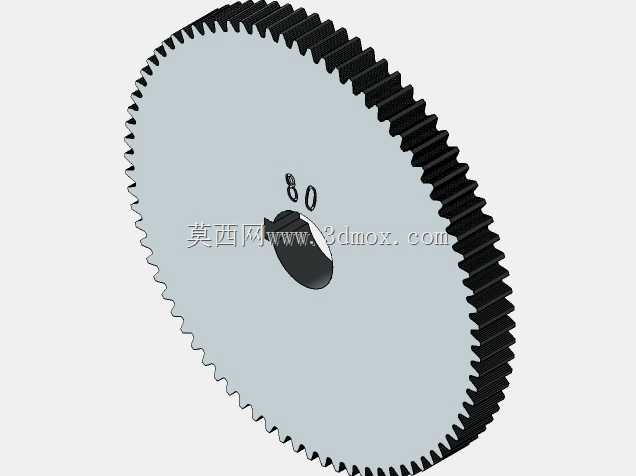

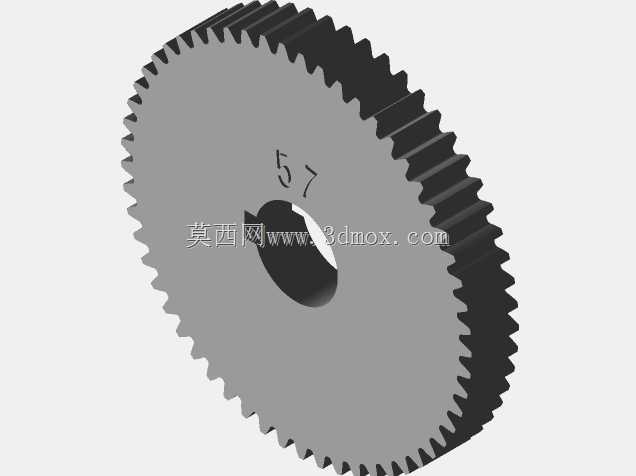

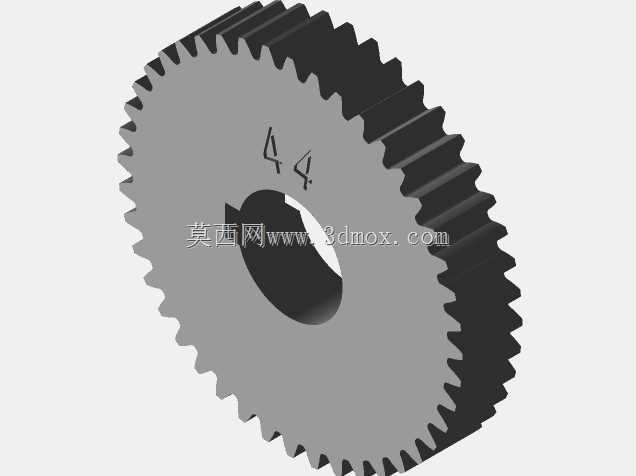

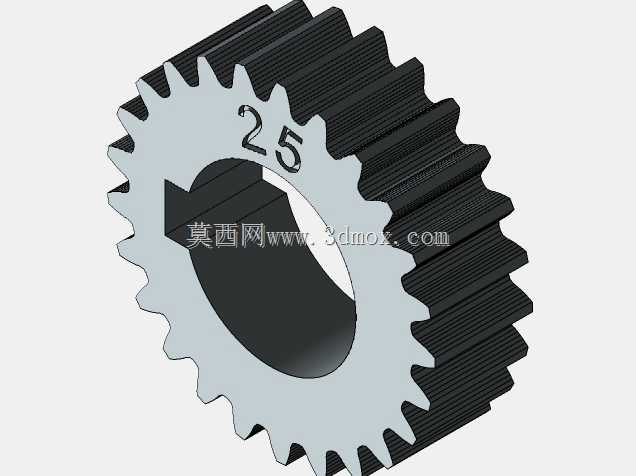

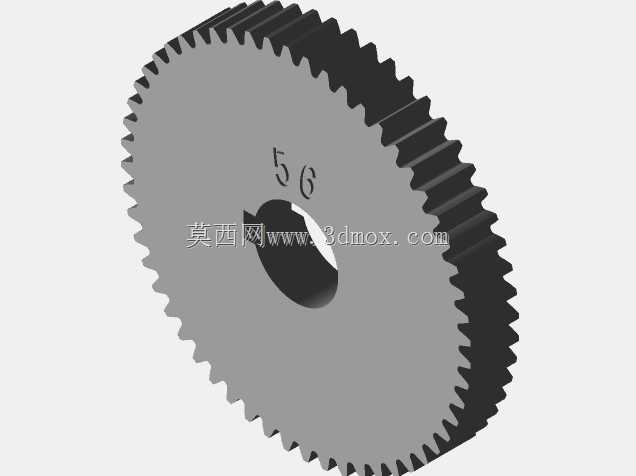

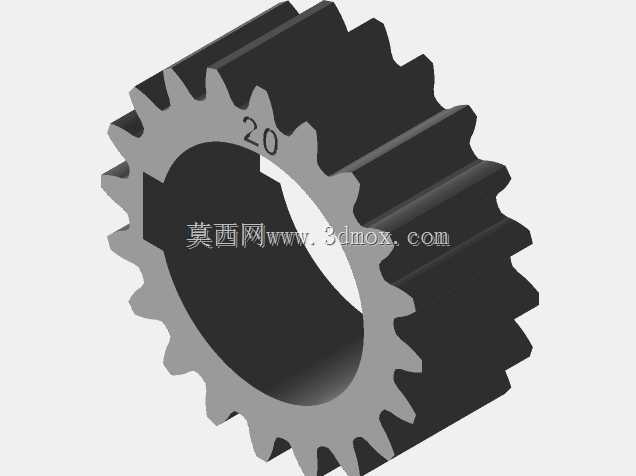

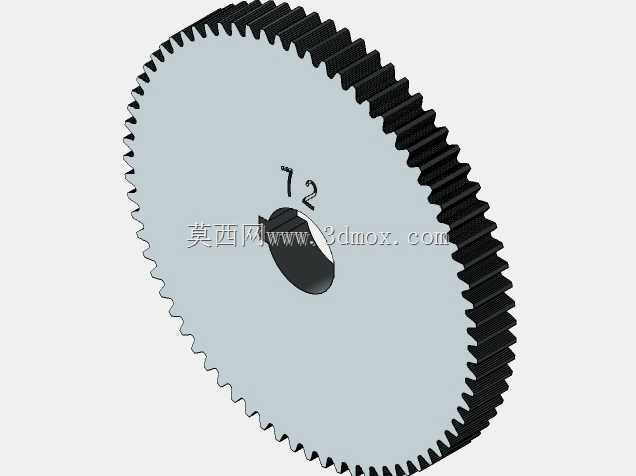

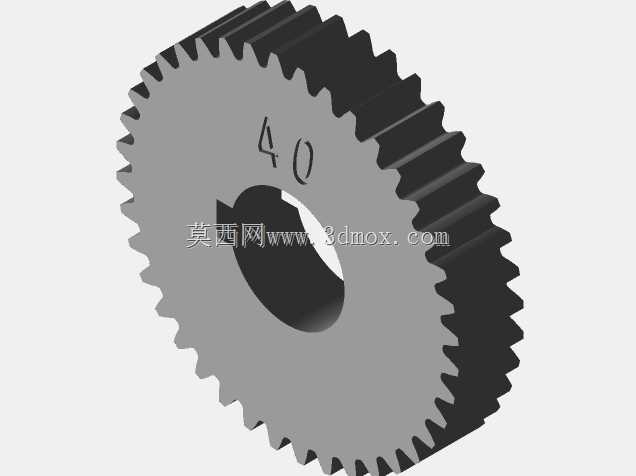

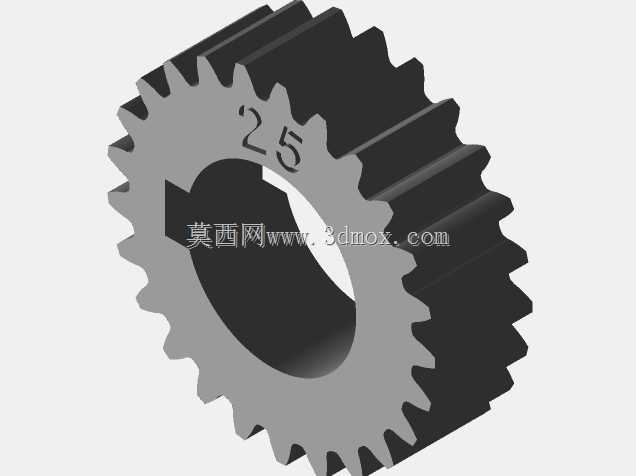

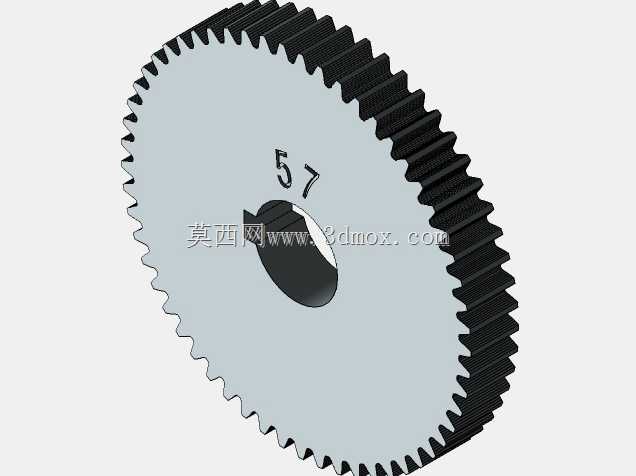

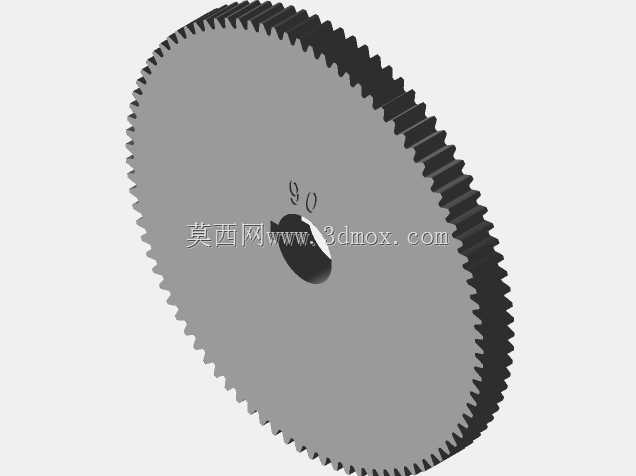

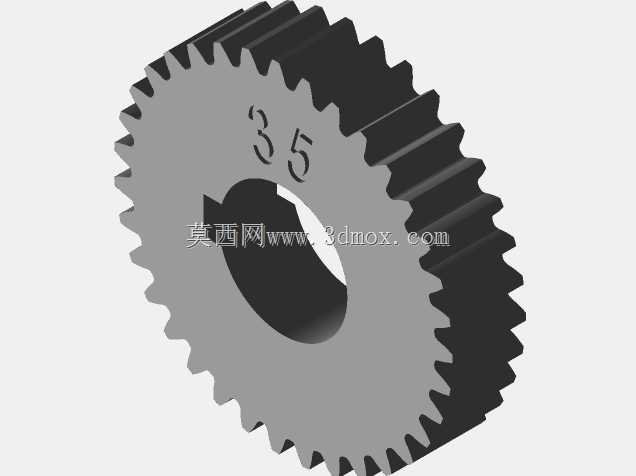

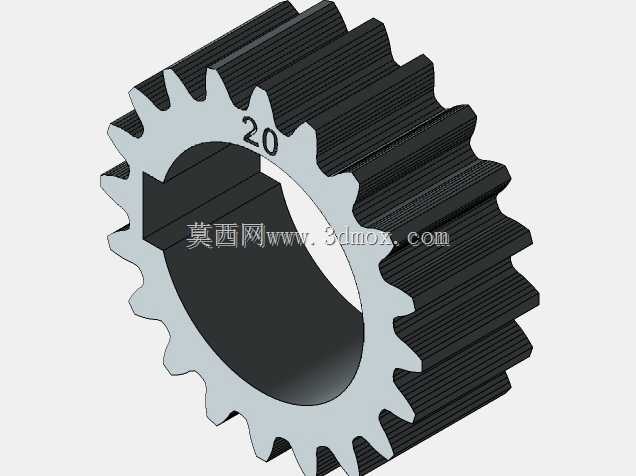

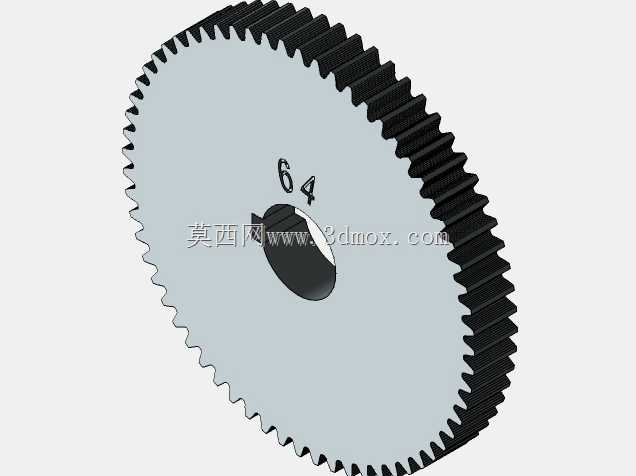

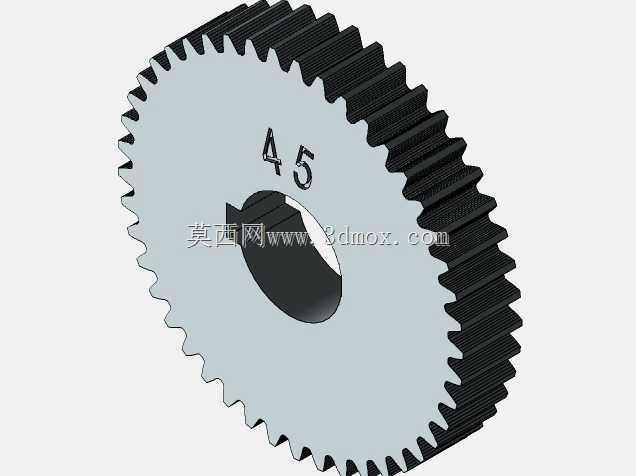

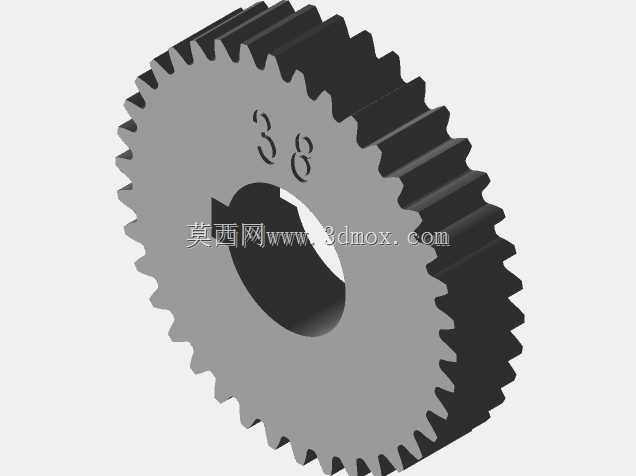

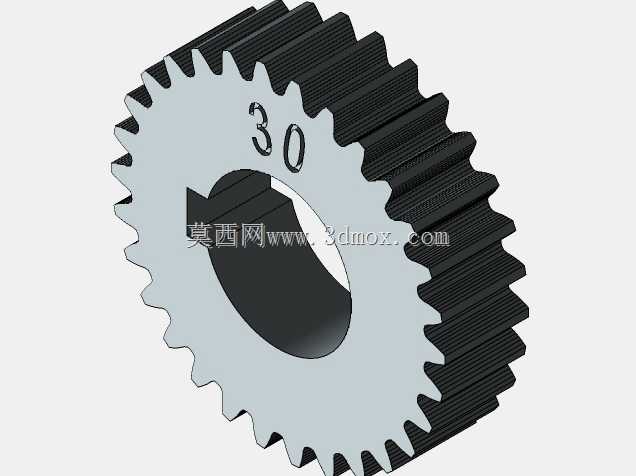

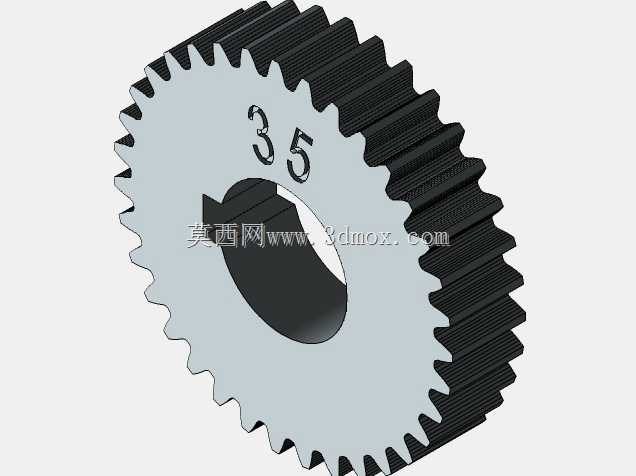

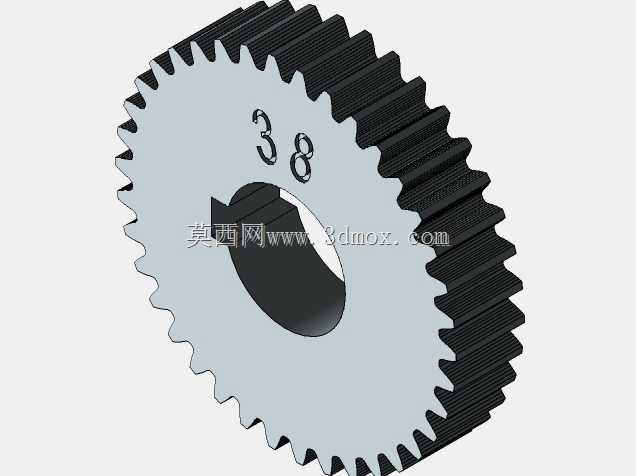

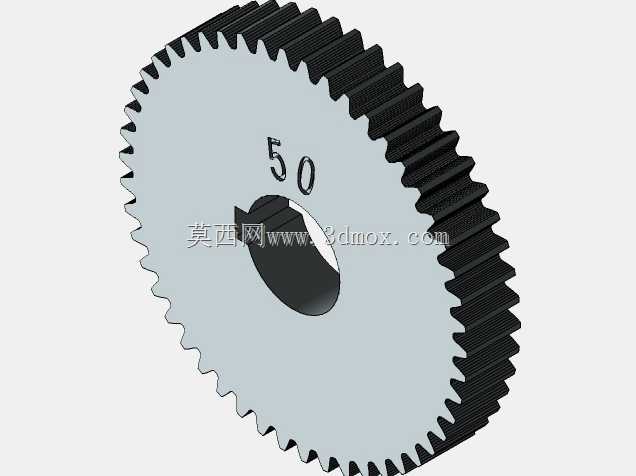

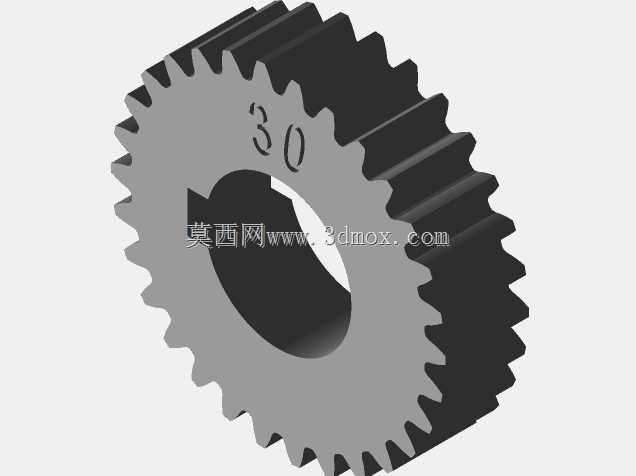

　　从结构上看，每个齿轮均采用盘状直齿形式，外缘布置标准渐开线齿形，中心设置安装孔，孔周保留足够的轮毂厚度以承受键连接或紧定传递的扭矩。齿轮厚度方向没有多余凸缘，整体轮廓简洁，适合在车床交换齿轮箱内有限空间中并排布置。齿数标识直接做在轮辐平面区域，现场换装时可快速辨认档位，减少装配差错。相邻齿轮在交换齿轮架上按中心距要求啮合，齿顶与齿根之间保留合理径向间隙，齿侧间隙也控制在可补偿制造误差、又不引起明显反向冲击的范围内。

　　设计思路首先服务于车床传动链的可替换性。小型仪表车床常用于钟表零件、微型轴套、小螺纹件和精密试样的加工，交换齿轮一旦缺齿、磨损或断裂，螺纹加工功能会直接受影响。将常用齿数做成统一安装边界的齿轮组，可以在不改变机架、轴径和齿轮架位置的前提下完成替换。中心孔径按现场安装轴尺寸匹配，孔径与外缘齿圈之间保持同轴关系；键槽或锁紧位置需要结合原机床结构确定，以保证齿轮旋转时不产生偏心。齿宽在满足小扭矩传递的同时尽量紧凑，避免齿轮与护罩、挂轮架或相邻传动件发生干涉。

　　建模时应重点控制渐开线齿廓、齿顶圆、齿根圆和中心孔的同心关系。直齿轮的齿距均匀性直接影响啮合噪声和传动平稳性，若齿形偏差过大，车床在低速进给或车削螺纹时会出现周期性振动，反映到工件表面就是进给纹路不均。轮辐平面可做适度减重，但靠近齿圈的区域需要保留连续材料截面，防止打印或加工后因刚性不足产生变形。对于小模数齿轮，齿尖较薄，倒棱和清根处理不能过大，否则会削弱有效啮合高度；齿根处则应避免尖锐应力集中，以提高反复换向加载时的耐久性。

　　安装边界方面，齿轮组的关键约束不只是外径和厚度，还包括中心孔高度、啮合中心距、齿轮架调节行程以及护罩内部净空。更换不同齿数时，两轴中心距会随传动比变化，需要依靠交换齿轮架的长槽或可调轴位进行补偿。装配时先固定主动轮和从动轮位置，再放入中间轮调整齿侧接触，转动主轴检查是否有卡滞、顶齿或异常松紧。齿轮端面应与轴线垂直，若齿轮倾斜，会造成局部齿面偏载，严重时出现断齿。对于采用非金属材料制作的样件，应优先考虑材料刚性、耐磨性和热膨胀对啮合间隙的影响；用于正式切削时，金属齿轮仍更适合持续负载工况。

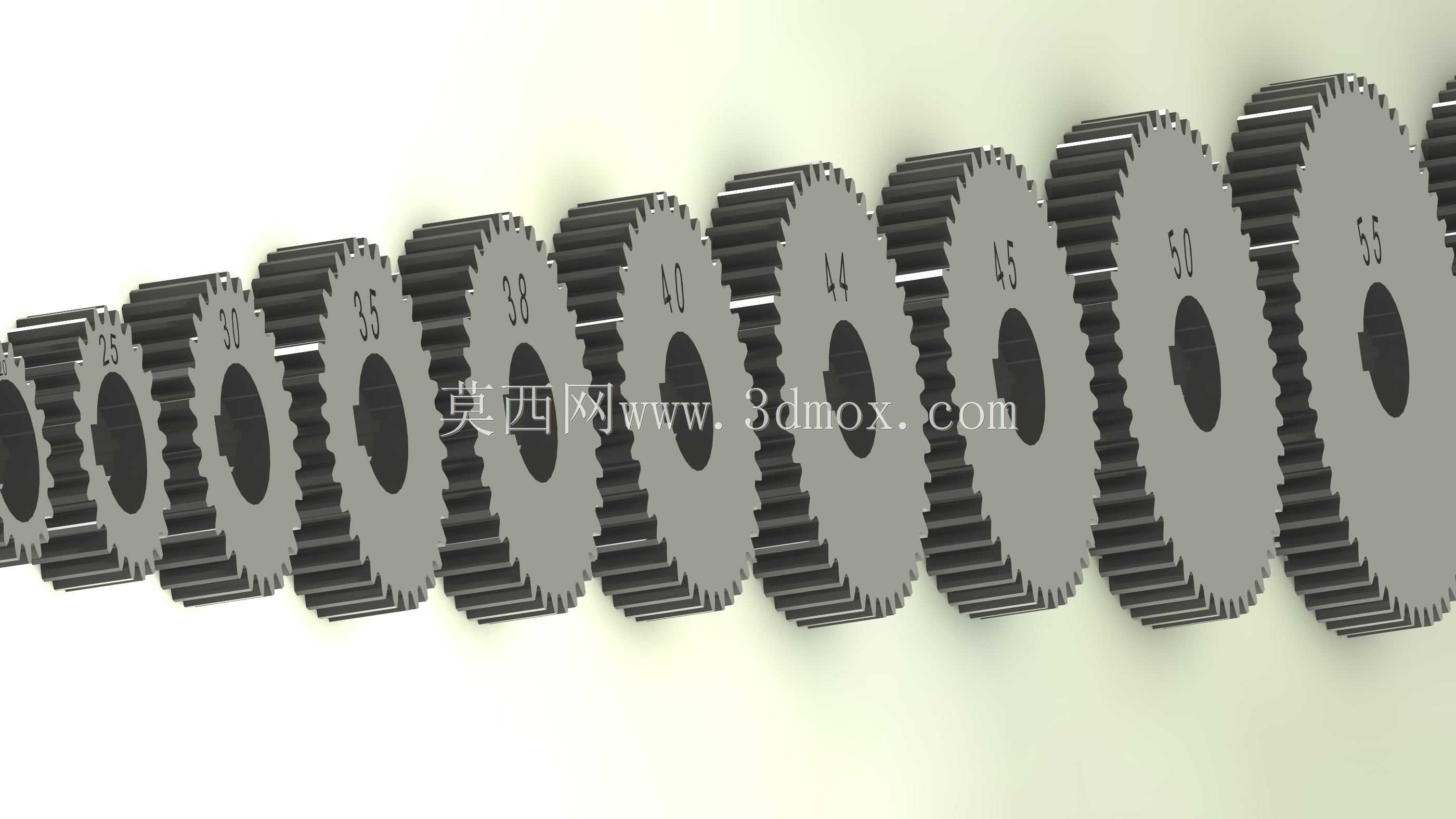

　　在实际车削场景中，这组齿轮主要决定进给传动链的准确性。车削外圆时，稳定的传动比可保证进给均匀；车削螺纹时，齿轮搭配必须与丝杠螺距和工件目标螺距严格对应，否则会出现螺纹牙距错误。成组建模的优势在于可以统一孔径、齿宽和外形风格，使备件管理、装配验证和后续加工都更方便。三维设计阶段可通过虚拟装配检查多档齿轮在挂轮架上的换位路径，确认最大齿顶圆不会触碰箱体，最小齿数齿轮也不会因中心孔过大而削弱轮毂。

　　整体而言，该作品不是单一展示件，而是面向小型车床维修、改造和教学实训的功能性传动组件。它把齿数选择、安装孔匹配、齿形强度和交换空间约束集中在同一套模型中，结构直观，工程指向明确。使用者可依据原机床挂轮表选取对应齿轮组合，也可在三维环境中继续校核中心距、齿侧间隙和护罩干涉，为后续加工、打印或备件制作提供可靠的结构基础。
