移动式液压动力站集成结构设计

　　移动式液压动力站主要面向车间临时工装驱动、野外检修作业、小型压机配套、夹具试验台以及教学演示等场景，用来为外部液压缸、液压马达或阀控执行机构提供压力油源。整机把油箱、电机泵组、控制阀块、过滤元件、加油通气装置和移动机架整合在一个箱式底座上，现场只需接入快换油管和电源即可形成独立液压源，适合固定管路不便铺设或作业点频繁变化的场合。

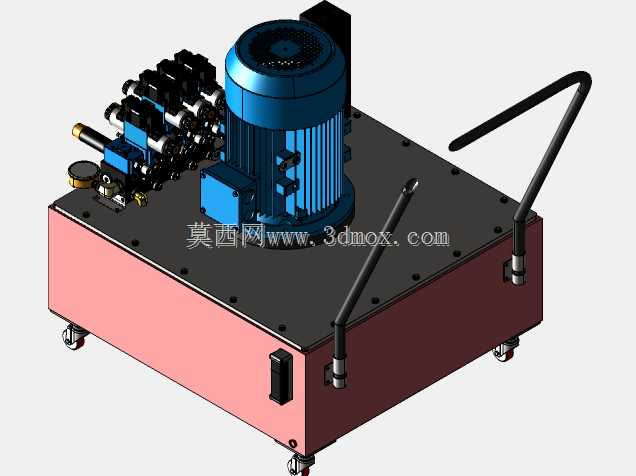

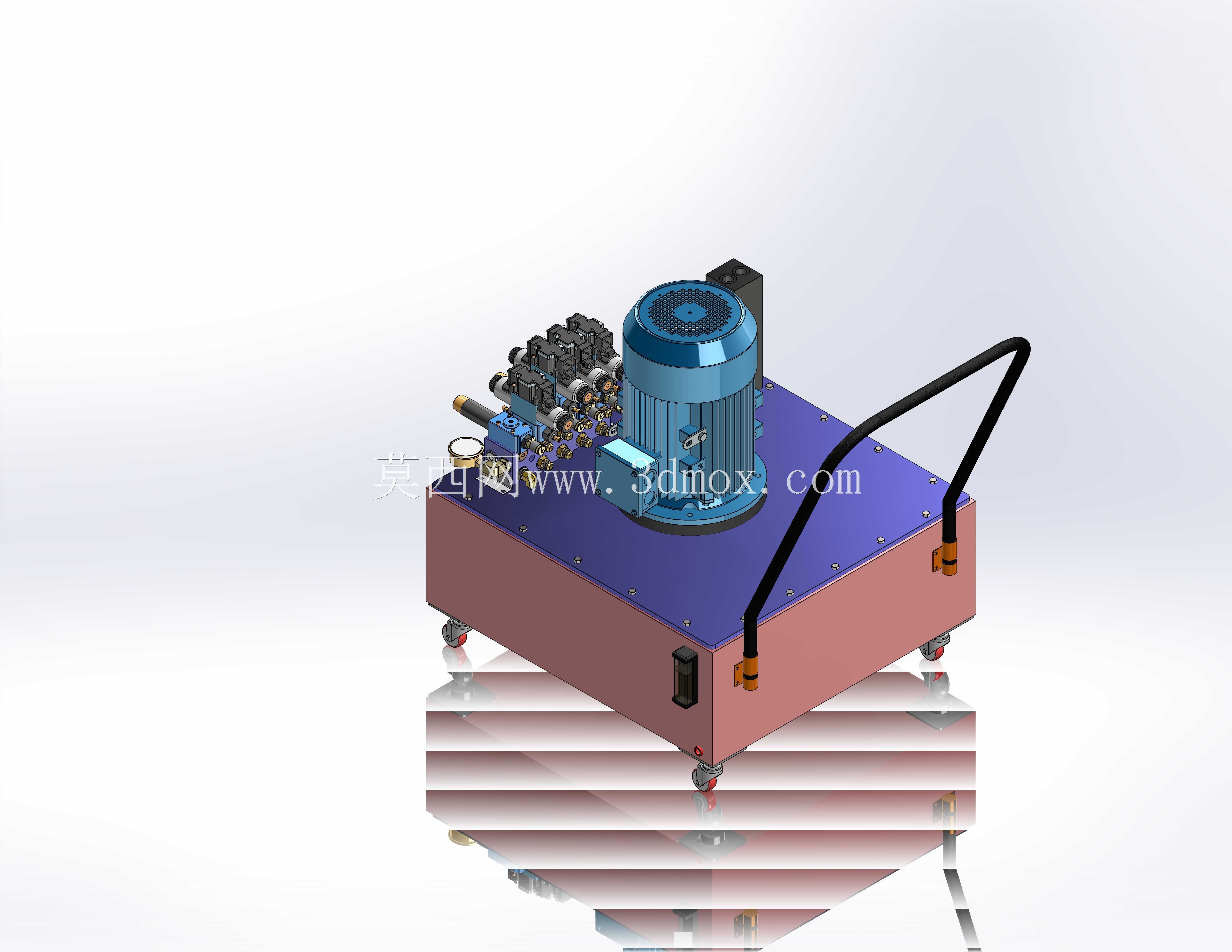

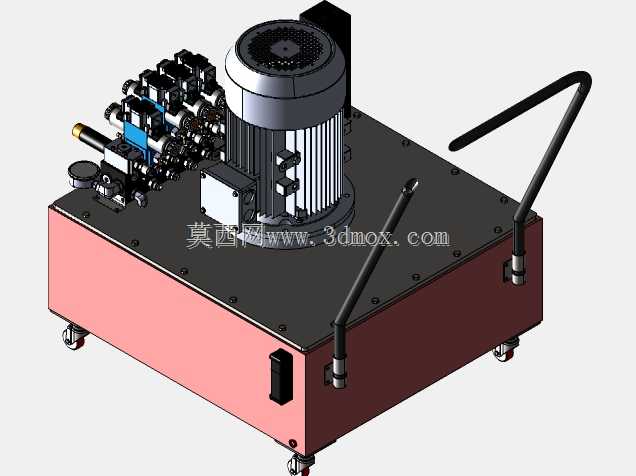

　　从布置上看，下部箱体兼作储油油箱，箱体顶面作为主要安装基准面。电机与泵组成立式布置，靠近油箱一侧，缩短吸油路径，降低泵口气蚀风险；多路换向阀或集成阀块集中布置在电机旁，阀口通过短管与泵出口、回油口和执行机构接口相连，管路层次清楚，便于排查压力损失和泄漏点。箱体边角设置吊环或连接座，侧面布置液位计、放油口和加油口，日常巡检时可以直接观察油位，换油时不必拆解上部元件。

　　移动功能由底部脚轮和后侧推把实现。脚轮承担整机重量并允许在平整地坪上短距离转运，推把采用弯管形式，高度按人工推行姿态设定，避免弯腰操作；推把与箱体连接处需要承受转向和制动时的侧向力，建模时应保留安装板、加强筋和紧固件位置。对于需要临时固定的工位，可在脚轮附近增加刹车或支撑垫块，防止带压执行机构动作时泵站移位。

　　结构设计的重点在于油箱容积、元件干涉和维修空间三者平衡。油箱有效容积通常要结合泵流量、散热需求和回油搅动情况确定，箱体长宽高不仅决定储油量，也影响整机稳定性。顶面元件排布时，电机外径、联轴器护罩、阀块手柄、压力表接口和油管弯头都要纳入包络检查；推把转动区域不得与阀组操作手柄冲突，脚轮安装位置不能削弱箱体底板，放油口下方要预留接油容器空间。

　　吸油、回油和溢流回路在三维布局中应分开考虑。吸油管尽量短、直，少用急弯；回油口宜延伸至油箱液面以下并远离吸油区，减少气泡直接进入泵口；溢流回油与主回油汇合前要避免背压过高。阀块上方预留压力表或测压接头位置，方便调试时读取系统压力；过滤器位置应兼顾更换便利性，滤芯抽出方向不能被电机或推把遮挡。

　　外形边界方面，整机宽度受脚轮跨距和阀组侧向接口限制，长度需覆盖油箱、电机泵组和拖曳把手区域，高度则由电机顶部、阀块最高点和推把弧线共同决定。推入车间门、电梯或维修通道时，应把油管接头、油杯和接线盒等突出件计入最大轮廓。底座下方保留离地间隙，便于脚轮旋转和地面焊缝、线槽通过；箱体侧壁可设置加强折边，以承受油液重量并降低薄板焊接变形。

　　建模过程中，油箱可按焊接钣金件拆分顶板、侧板、底板和隔板，电机、泵、阀块、脚轮、推把分别作为装配部件处理，这样既能表达制造焊缝和螺栓连接，也便于后续按实际选型替换元件。液压动力站并非简单把元件堆放在油箱上，而是围绕油路走向、维护半径、移动稳定性和现场安全边界完成的集成设计。
