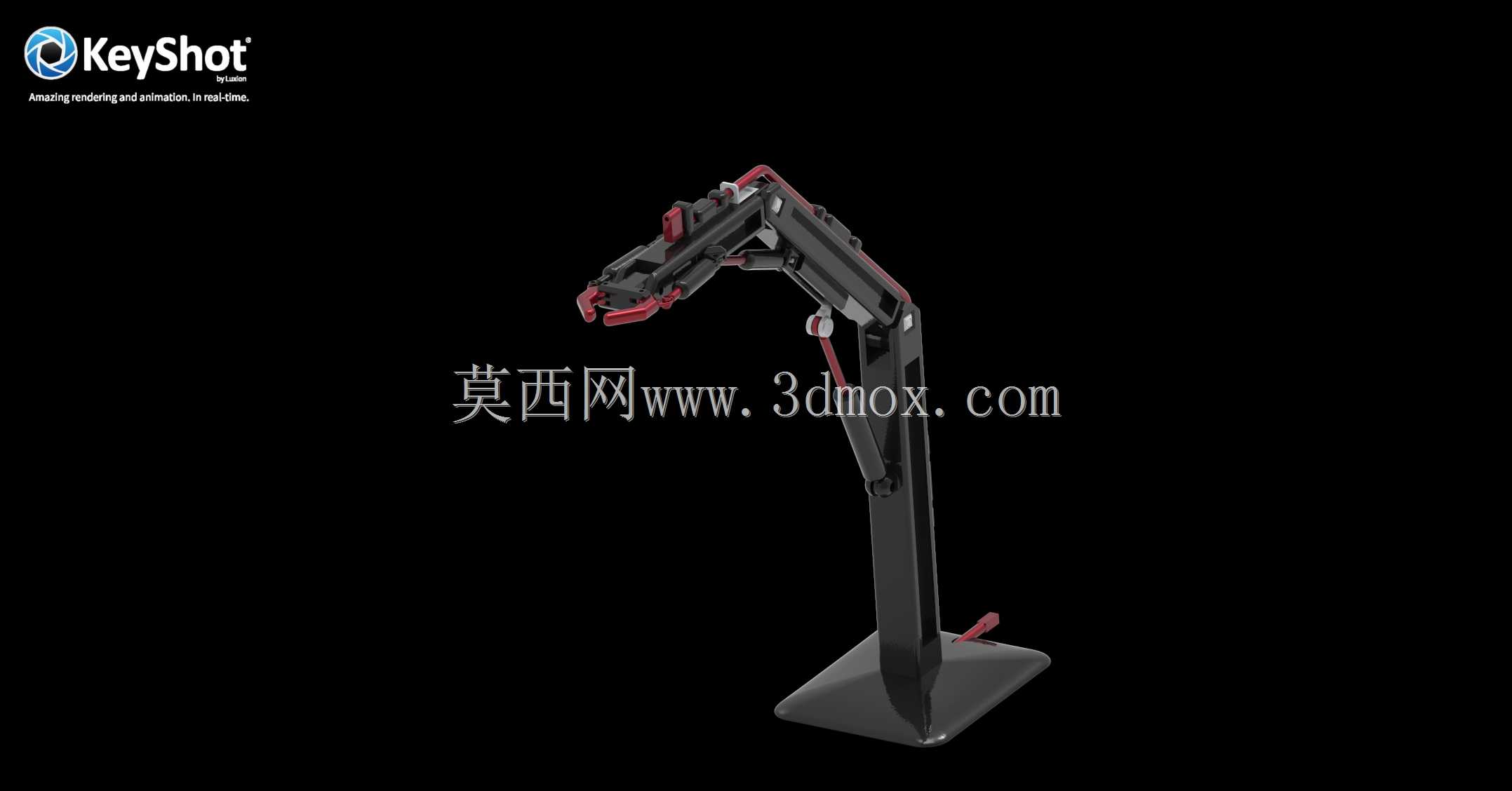

立式多关节液压机械臂结构设计

　　该液压臂属于典型的铰接式液压驱动执行构件，常见于小型工位物料转运、教学实训台架搭建、轻型工装夹具搭载等场景，区别于大吨位工程液压机械臂，其结构更紧凑，动作行程适配桌面级或小型工位的操作范围，可完成小范围内的俯仰、回转、末端夹持动作，在教学演示、轻型装配工位、小型自动化试验线中可作为末端执行机构的承载主体，搭配不同的末端接头可实现夹持、吸附、小型工具搭载等功能。从结构组成来看，底部采用方形配重底座设计，安装时需保证底座与安装面的平面度公差不超过0.2mm/m，避免臂架全伸状态下出现倾覆力矩超标问题，底座内置回转支撑结构，可实现臂架整体水平方向360度回转，回转阻尼可通过铰接处的紧固件调整，避免空载状态下臂架出现自由晃动。

　　主臂采用箱型截面结构设计，相比同尺寸的圆管截面，箱型结构的抗扭刚度提升约40%，可承受臂架俯仰过程中产生的侧向偏载，主臂与底座、主臂与副臂之间均采用销轴铰接结构，铰接处配套自润滑衬套，日常维护无需频繁加注润滑脂，可适配长时间连续往复动作的工况需求。液压管路沿臂架内侧走线布置，通过管卡固定在臂架内壁，避免臂架动作过程中管路与外部构件产生剐蹭磨损，管路弯曲半径均大于管路外径的3倍，减少液压油流动过程中的沿程阻力，同时避免管路弯折处出现应力集中导致的破损漏油问题。副臂末端预留标准安装接口，可根据实际使用需求更换夹爪、吸盘、焊枪夹具等不同末端执行件，接口采用定位销加螺栓紧固的连接方式，重复定位精度可控制在0.1mm以内，

　　满足小型装配工位的精度要求。设计过程中优先对臂架全伸、全俯、全仰三个极限工况做了受力校核，主臂根部的最大应力出现在臂架水平全伸状态，此时铰接处的销轴剪切应力处于材料许用应力范围内，安全系数取2.5，满足常规轻型载荷的使用要求；臂架俯仰动作的驱动液压缸布置在主臂侧面，液压缸两端均采用铰接连接，可自动补偿动作过程中产生的微小位移偏差，避免液压缸出现径向受力导致的密封件磨损。安装边界方面，底座安装孔位采用对称布置，四个安装孔的中心距为220mm，适配M12规格的膨胀螺栓或T型螺栓固定，安装完成后需保证臂架在全行程范围内无外部构件干涉，臂架最大仰角状态下顶端距离安装面的高度为860mm，最大水平作业半径为520mm，

　　最小收缩状态下的整体占地尺寸不超过300mm*300mm，可适配狭小工位的安装需求。铰接处的间隙控制在0.05mm以内，既保证臂架动作的灵活性，又避免间隙过大导致的动作末端抖动问题，液压驱动的方式相比电机直驱的同规格臂架，输出力更大，动作响应更平稳，可在行程范围内实现任意位置的锁止，不会出现负载状态下的臂架沉降问题。该结构的设计逻辑优先满足功能实现需求，在保证结构强度的前提下尽可能简化零件数量，多数结构件采用板材折弯焊接成型，加工工艺性好，制造成本较低，适合小批量加工制作或教学场景下的结构拆解学习，臂架表面采用喷塑处理，耐磨耐腐蚀，可适配车间多尘、少量油污的工作环境。
