矿山选矿用CDP采矿通道溜槽设备

　　这套CDP采矿通道溜槽结构，在矿山井下采区转运、粗碎工段给料、选矿厂散料导流场景中承担物料缓冲与导向输送的核心作用，现场安装位置通常衔接上部矿仓卸料口与下部破碎设备、皮带输送机的受料点，避免高落差下落的矿石直接冲击下游受料设备，同时约束散料的流动轨迹，杜绝卸料过程中物料飞溅、撒漏的问题。

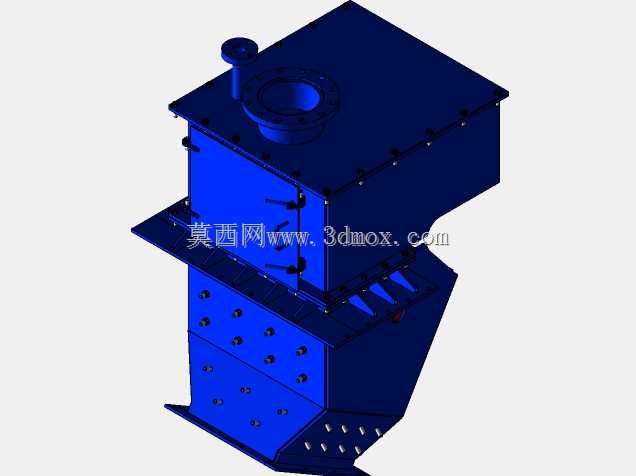

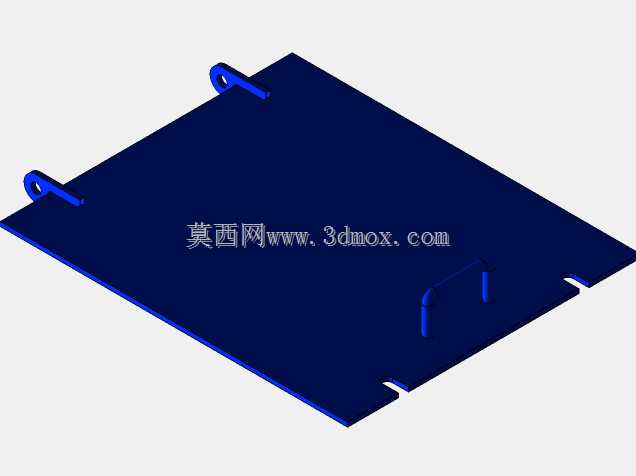

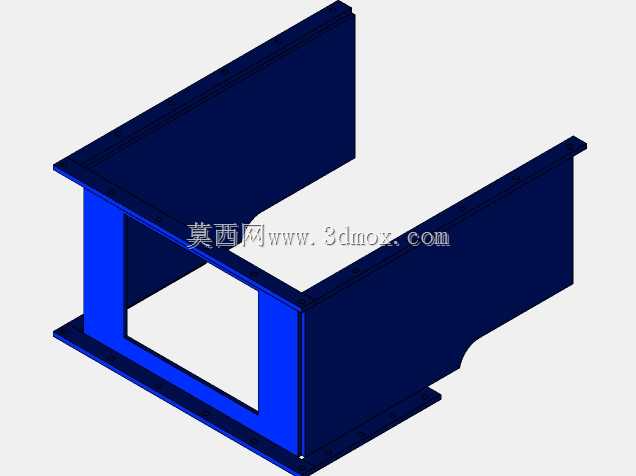

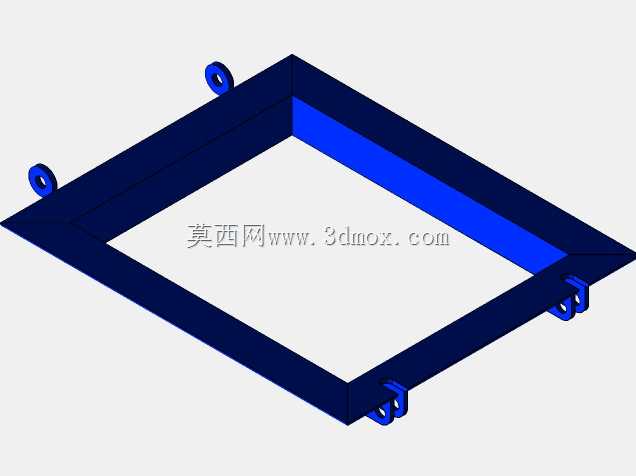

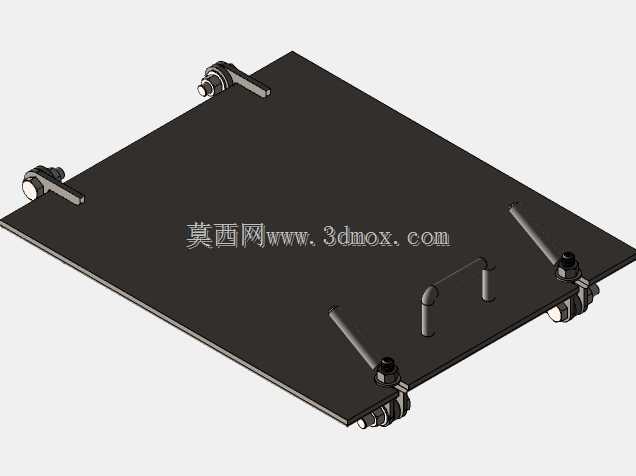

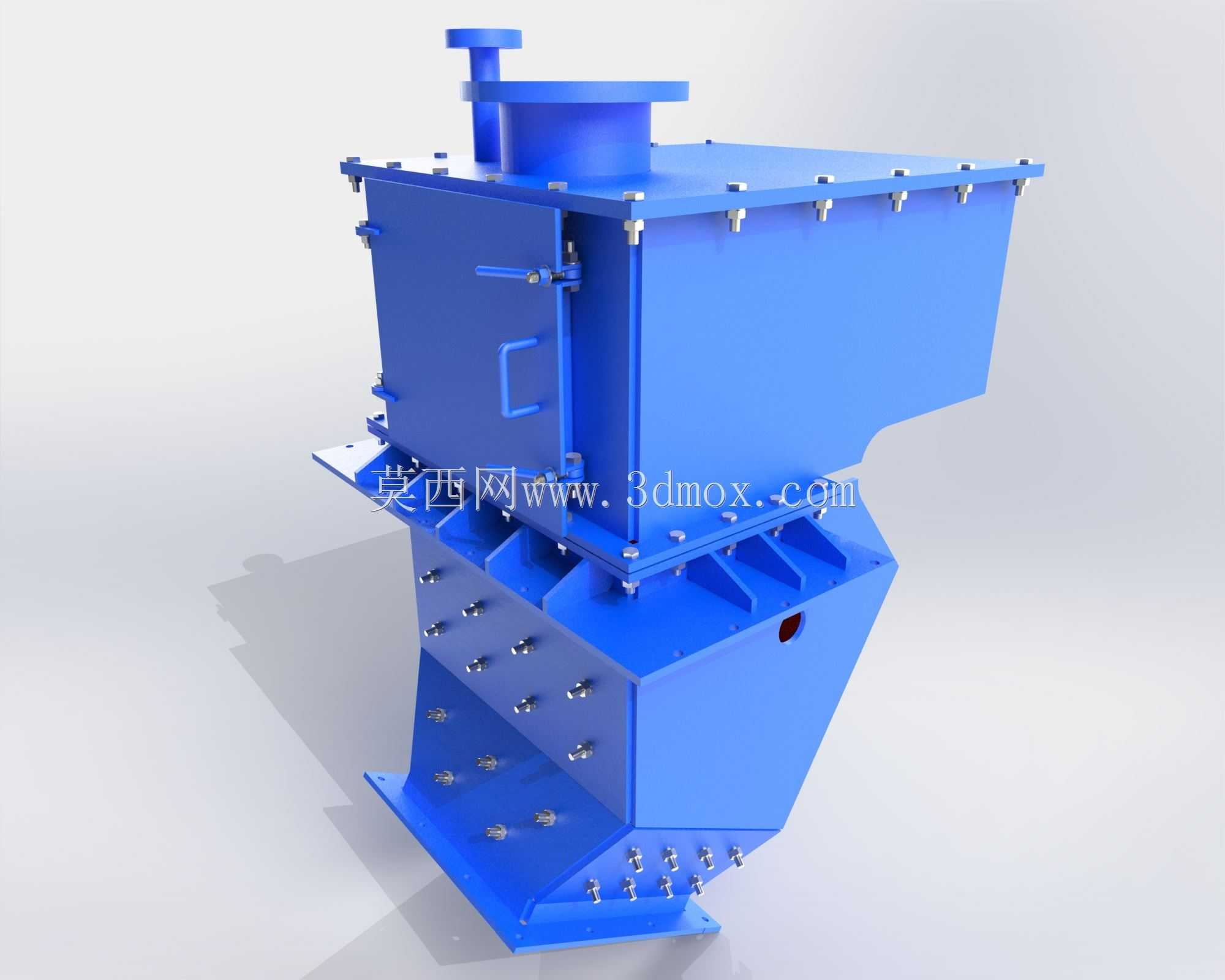

　　从结构功能拆分来看，设备上部为方形承压箱体段，顶部设置同轴圆形进料法兰接口，可直接与上游矿仓出料溜管、给料设备的卸料口通过螺栓对接，法兰端面预留均匀布置的紧固孔位，对接后可在接缝处加装密封橡胶垫，抑制井下高粉尘工况下的扬尘外溢。箱体侧壁开设带快开把手的检修门，日常运维时操作人员可直接开门进入箱体内部，检查衬板磨损情况、清理卡堵的大块矿石，无需整体拆解设备。箱体上下两段的连接法兰沿周向满布紧固螺栓，将箱体拆分为上腔体与下部导流段两个独立模块，运输时可分段吊装，井下狭窄巷道转运时也能拆分后通过罐笼输送，适配井下有限的运输边界。

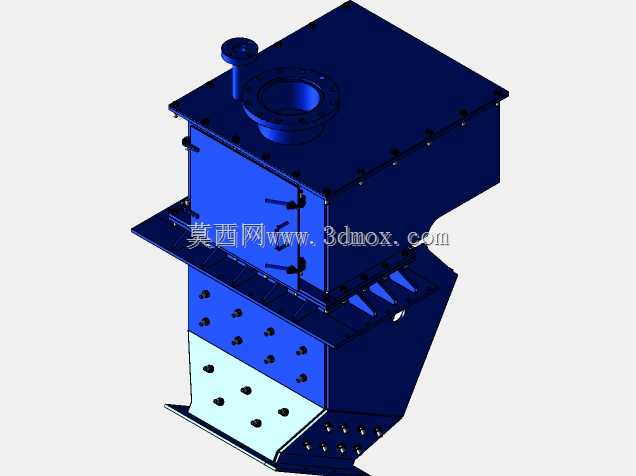

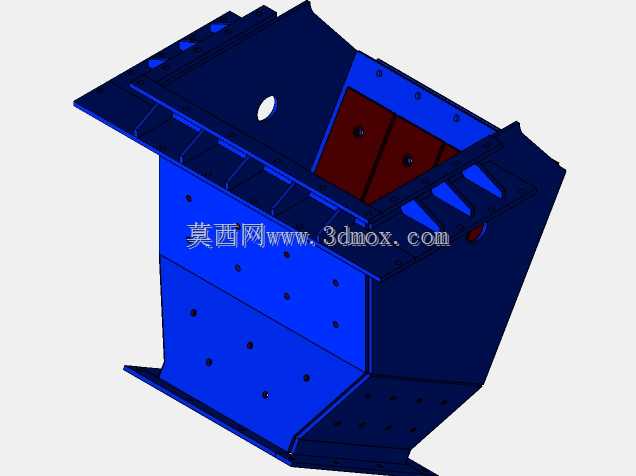

　　下部的变径斜向导流段是整个溜槽的核心功能区，整体从上部方形截面逐步收束为斜向出料口，段体侧壁沿物料冲刷的轨迹方向，密集布置多组衬板固定螺栓，现场使用时可在槽体内壁加装耐磨高锰钢衬板或者耐磨橡胶衬板，矿石下落过程中直接冲击衬板而非设备本体钢板，衬板磨损后仅需松开对应位置的螺栓即可单独更换，大幅降低设备全生命周期的维护成本。斜段底部设置带安装孔的一体式焊接支座，支座与槽体之间焊接多组三角形加强筋板，可承受槽体内满料堆积的竖向载荷以及矿石连续冲击产生的交变载荷，安装时支座直接通过地脚螺栓固定在混凝土基础或者钢制设备平台上，安装基准面与上游出料口的同轴度偏差控制在允许范围内即可，无需复杂的现场调校。

　　设计阶段首先核算的是物料通过能力，根据现场矿石的最大块度、小时处理量来确定槽体的通流截面，避免大块矿石在槽内卡堵；斜段的倾斜角度结合矿石的安息角设定，既保证矿石可以依靠自重顺利下滑，不会在槽内积料，又避免坡度过大导致物料下落速度过快，对下游设备造成过大冲击。槽体的壁厚根据物料的磨琢性等级选取，高磨损工况下外层承载钢板保留足够结构强度，内层预留衬板安装空间，衬板与槽壁之间预留调整间隙，补偿长期冲击产生的微量变形。顶部进料口的法兰尺寸匹配上游标准卸料设备的接口规格，侧面检修门的开启方向预留至少八百毫米的操作空间，方便运维人员携带工具进出、更换衬板。

　　外形尺寸方面，上部箱体的方形外轮廓适配常规矿仓的安装间距，顶部圆形接口的直径覆盖主流给料设备的出料口径，下部斜段的出料口朝向可根据下游受料设备的布置位置调整，整体设备的安装高度匹配上下游设备的落差要求，底座的安装孔位间距符合矿山设备安装的通用基础规范，吊装时设备顶部预设的吊点可直接挂载钢丝绳，整体吊装无需额外焊接临时吊耳。在实际选矿流程中，该溜槽还可搭配风量调节结构接入除尘风网，箱体内形成微负压环境，将卸料产生的粉尘抽送至除尘系统，进一步改善井下作业环境，槽体侧壁预留的观察孔可在设备运行时直接查看内部物料流动状态，出现堵料迹象时可及时通过检修门疏通，整套结构兼顾了输送导流、缓冲防磨、运维便捷、安装适配多方面的工程需求。
