砾石破碎筛分采石场成套生产线

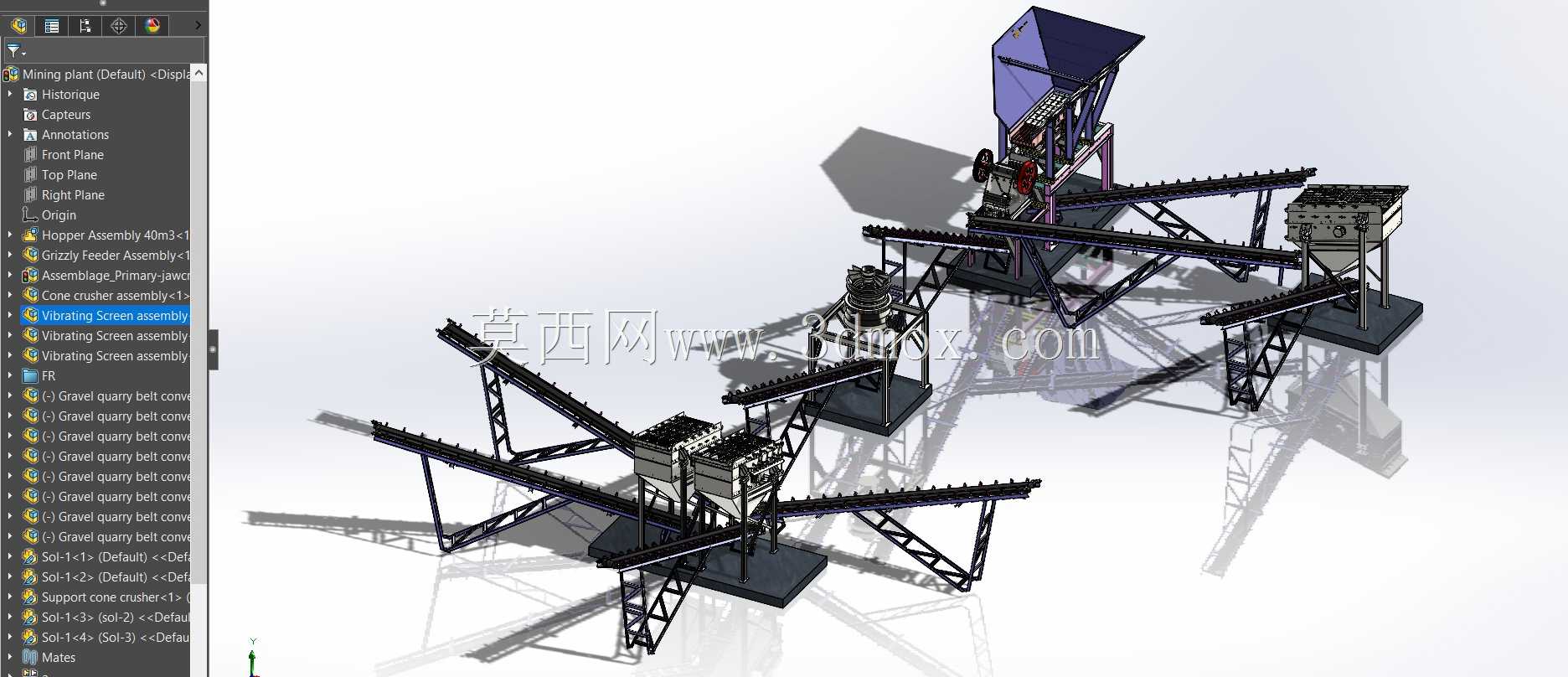

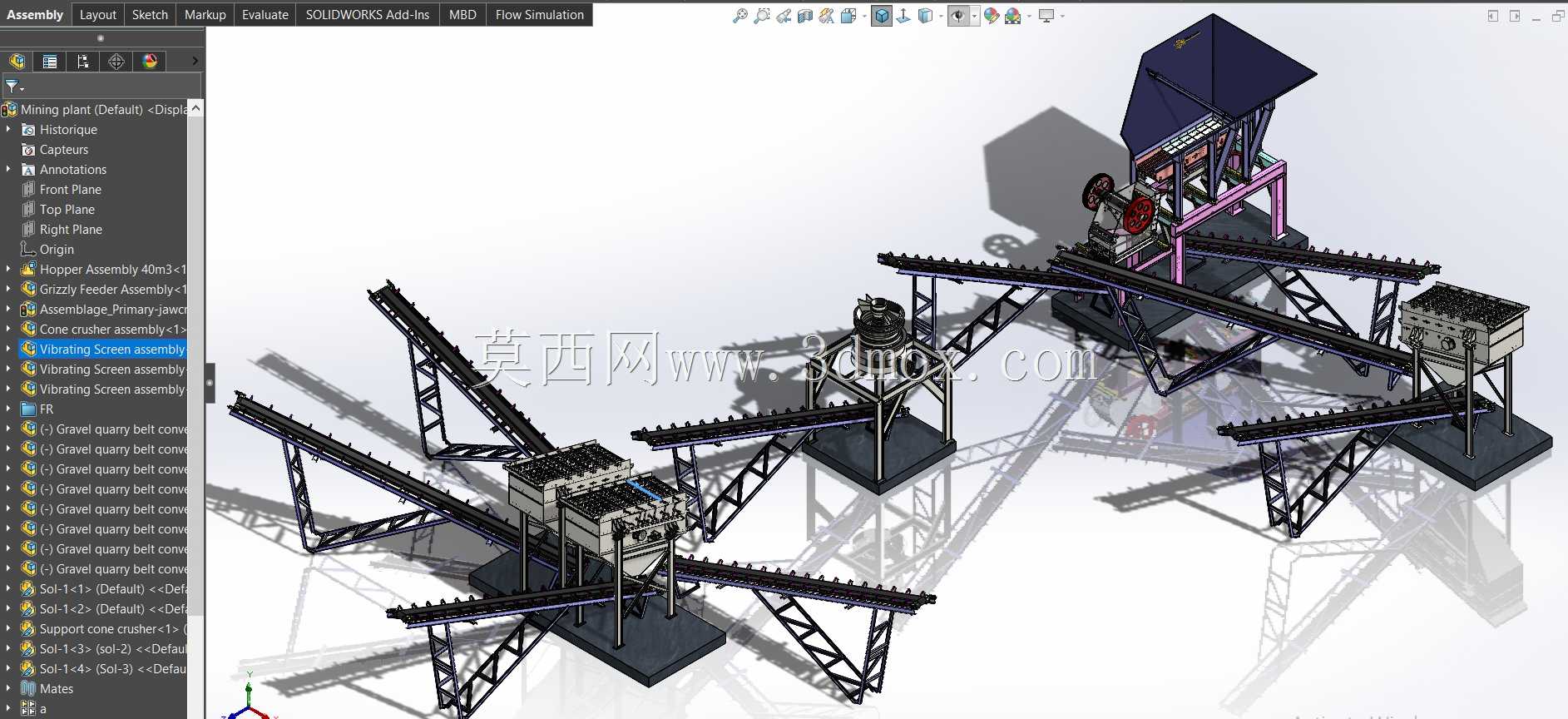

　　这套成套产线的三维结构，完整还原了露天砾石采石场从原料接料到成品分级输出的全流程作业单元布局，所有设备的衔接位置、支撑结构、走料路径都按照实际矿山作业的工况做了1:1的结构还原，没有做简化处理，能直接用于产线规划阶段的布局校验、干涉检查以及安装前的施工交底参考。从现场应用场景来看，这类产线多布置在靠近砾石矿脉的露天作业区域，不需要搭建封闭式厂房，所有设备的支撑钢架都采用独立混凝土基础预埋的安装方式，能承受满负荷作业时的连续振动载荷，避免长期运行出现结构偏移。整套产线的作业逻辑是从原料卸入点开始，自卸卡车将开采出的原砾石直接卸入骨料料斗，料斗的下口对接格栅给料机，格栅的间隙按照初破的进料粒度做了匹配，能提前筛除粒径合格的细料，

　　减少破碎机的无效负荷，同时格栅的倾斜角度设置为15度，既能保证大块砾石顺利滑入颚式破碎机进料口，又能避免细料堆积堵塞给料通道。初破环节采用颚式破碎机，布置在给料机的下游低位，破碎后的物料通过第一段皮带输送机输送至振动筛做第一次分级，筛分出的超粒径物料通过回流皮带送入圆锥破碎机做二次细碎，细碎后的物料再次回到振动筛做闭环筛分，符合粒径要求的不同规格砾石，分别通过各自对应的皮带输送机输送至成品料堆区域。设计过程中，所有皮带输送机的倾角都严格按照砾石的安息角设置，最大倾角不超过18度，避免输送过程中物料滚落，皮带的两侧都设置了挡边结构，防止碎石飞溅；每段皮带的驱动端都布置在钢架的外侧平台，预留了足够的检修操作空间，

　　张紧装置采用螺旋张紧结构，安装在皮带的尾端，日常维护时不需要拆解主体钢架就能完成皮带松紧度调整。支撑钢架的结构全部采用型钢焊接成型，主承重梁采用H型钢，辅助支撑采用角钢，所有连接节点都做了加强筋板设计，破碎机、振动筛这类振动较大的设备安装位置，钢架的立柱密度比输送段高30%，并且在设备底座和钢架之间预留了减震器的安装空间，能有效降低振动向整个钢架结构传递，减少作业时的结构共振。从安装边界来看，整套产线的整体占地为矩形布局，原料接料端的料斗顶面高度为6.2米，匹配常规自卸卡车的卸料高度，不需要额外做卸料平台；成品输出端的皮带落料点高度为3.8米，能直接让装载机在料堆区域接料转运，不需要额外设置转运设备。

　　设备之间的衔接溜槽都按照物料的流动角度做了圆弧过渡设计，没有直角拐角，能减少砾石对溜槽的冲刷磨损，溜槽的内壁预留了耐磨衬板的安装厚度，后期更换衬板时不需要改动主体溜槽结构。振动筛的筛网层数设置为三层，能同时分出四种不同粒径的成品骨料，筛网的倾斜角度为20度，保证筛分效率的同时避免物料在筛面堆积，筛体的两侧都设置了检修通道，宽度为0.8米，满足运维人员携带工具通行的需求。颚式破碎机和圆锥破碎机的安装位置都预留了吊装检修的空间，上方没有钢架横梁遮挡，后期更换破碎腔易损件时，可以直接用汽车吊完成吊装作业，不需要拆解周边的输送结构。整个产线的走梯和操作平台都按照安全规范设置了1.2米高的防护栏杆，爬梯的踏步采用防滑花纹板，所有平台的边缘都做了踢脚板设计，防止碎石掉落伤及下方作业人员。电气布线的走线槽全部沿着钢架的内侧布置，避开物料掉落的区域，线槽的接口处都做了防水密封处理，适应露天作业的雨雪工况。这套结构在建模时，所有运动部件的运动包络都做了干涉检查，比如皮带输送机的托辊转动范围、破碎机的动颚摆动范围、振动筛的筛体振动行程，都和周边的钢架、溜槽保留了足够的安全间隙，不会出现运行时的结构碰撞问题。
