矿山骨料暂存受料斗钢结构总成

　　这套集料斗总成面向砂石骨料生产线的前端受料环节布置，核心作用是承接装载机或自卸车倾卸的块状骨料，在斗体内形成短时缓冲储量，再通过底部出料口向后续皮带输送机、给料机均匀供料，避免上游来料间断或瞬时流量过大造成整条筛分破碎线断料、堵料。现场常见的布置方式是将料斗架设在混凝土基础或钢结构平台之上，斗体底部留出足够的落料高差，出料口对接振动给料机或溜槽，物料靠自重沿斗壁滑移下落，无需额外动力即可完成暂存与中转。

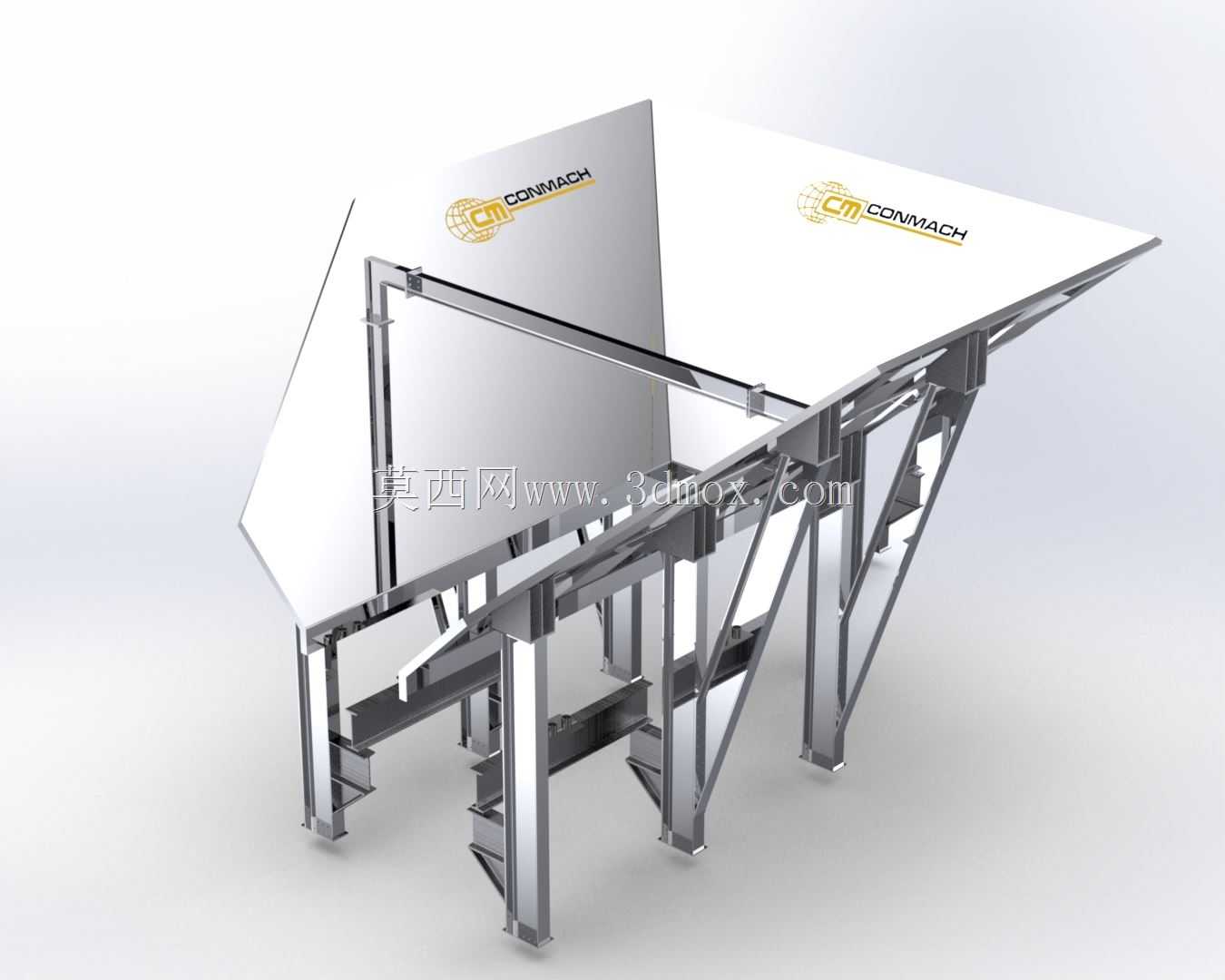

　　斗体有效容积按40立方米设计，对应砂石骨料松散堆积密度，可容纳约六十吨左右的常规碎石、砂砾物料，额定承载工况按12吨级作业载荷校核，实际结构余量覆盖装载机偏载卸料、物料冲击以及大块矿石卡滞时的附加载荷。斗腔采用大敞口收料形式，顶部接料面宽度充分适配轮式装载机的卸料回转半径，车辆对位时无需严格对中，倾卸过程中撒漏的物料可由敞口边缘收拢，减少现场人工清理工作量。斗壁从顶部开口向底部出料口逐步收窄，壁板倾斜角度大于砂石物料的自然安息角，保证含水细料、片状碎石都能顺畅下滑，避免物料在斗壁拐角处起拱滞留。

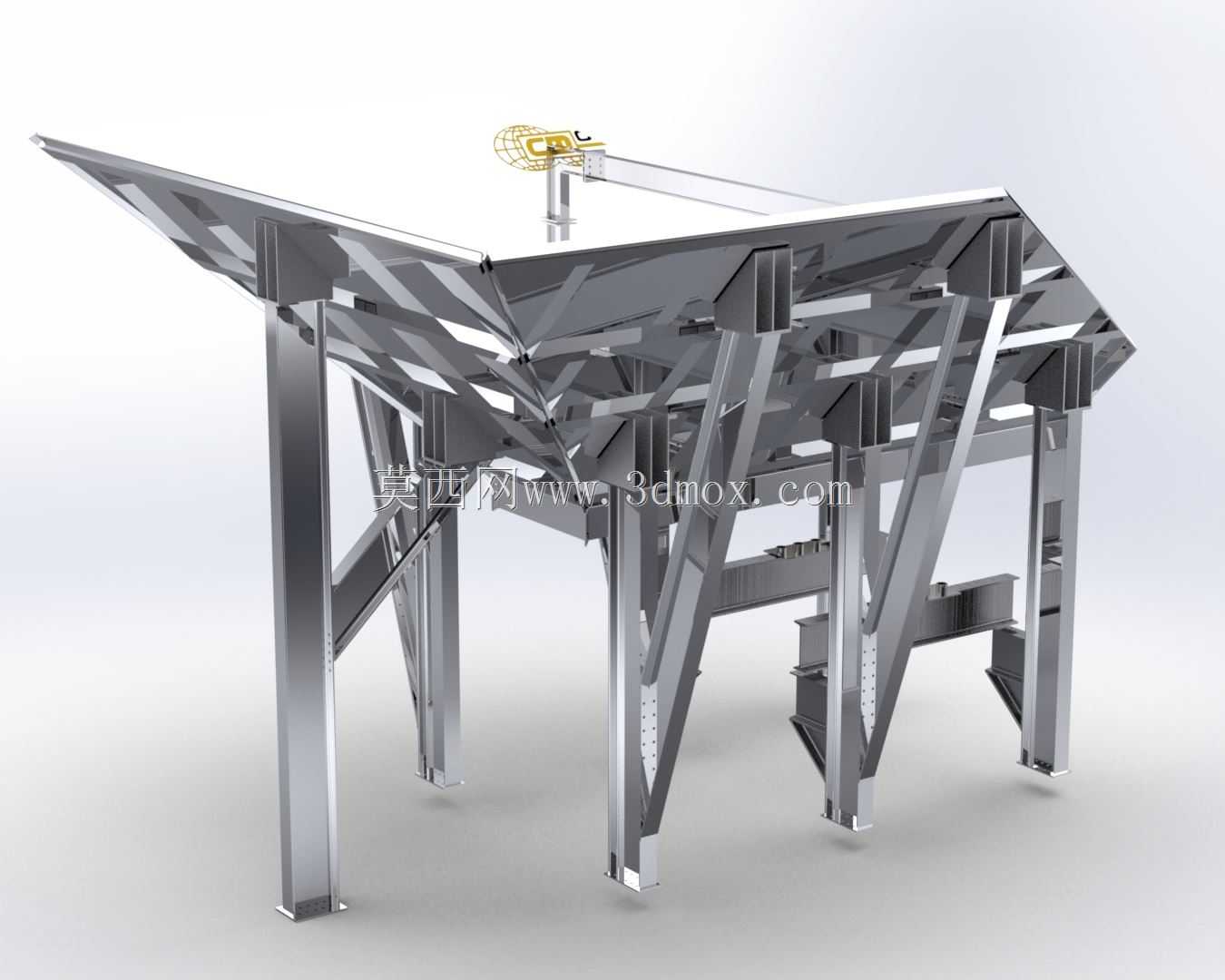

　　结构受力框架以型钢焊接成型，四条主支撑腿沿斗体四角布置，腿间交叉布置斜向撑杆，将斗内物料的垂直重力、卸料时的水平侧向冲击分散传递到基础预埋件；支撑腿高度根据下游给料设备的安装尺寸确定，腿底焊接带地脚螺栓孔的底板，现场就位后通过二次灌浆固定，抵消整机作业时的振动。斗体侧壁外侧沿高度方向焊接多道横向加强肋与纵向加强梁，应对物料对壁板的持续侧压，防止长期装载后壁板出现鼓胀变形；顶部敞口边缘设置加厚围边，既可以抵御装载机铲斗意外碰撞，也能作为现场检修时的临时挂点。

　　斗体一侧集成了钢制检修走道与扶手栏杆，走道沿斗壁外侧延伸至出料口上方位置，运维人员可在此观察物料下落状态、清理卡堵的大块石料，也便于检修出料口的闸门、给料机连接件。走道踏板采用防滑花纹钢板，栏杆高度符合工矿作业防护要求，支撑三角架与斗体主梁焊接为整体，不需要额外搭建独立检修平台。斗体内部靠近出料口的位置可加装耐磨衬板或导流挡板，针对高硬度花岗岩、玄武岩骨料的冲刷磨损进行局部强化，延长斗体使用寿命；出料口法兰尺寸按通用给料设备接口预留，现场可直接对接振动给料机、皮带溜槽，也可加装手动闸门调节出料流量。

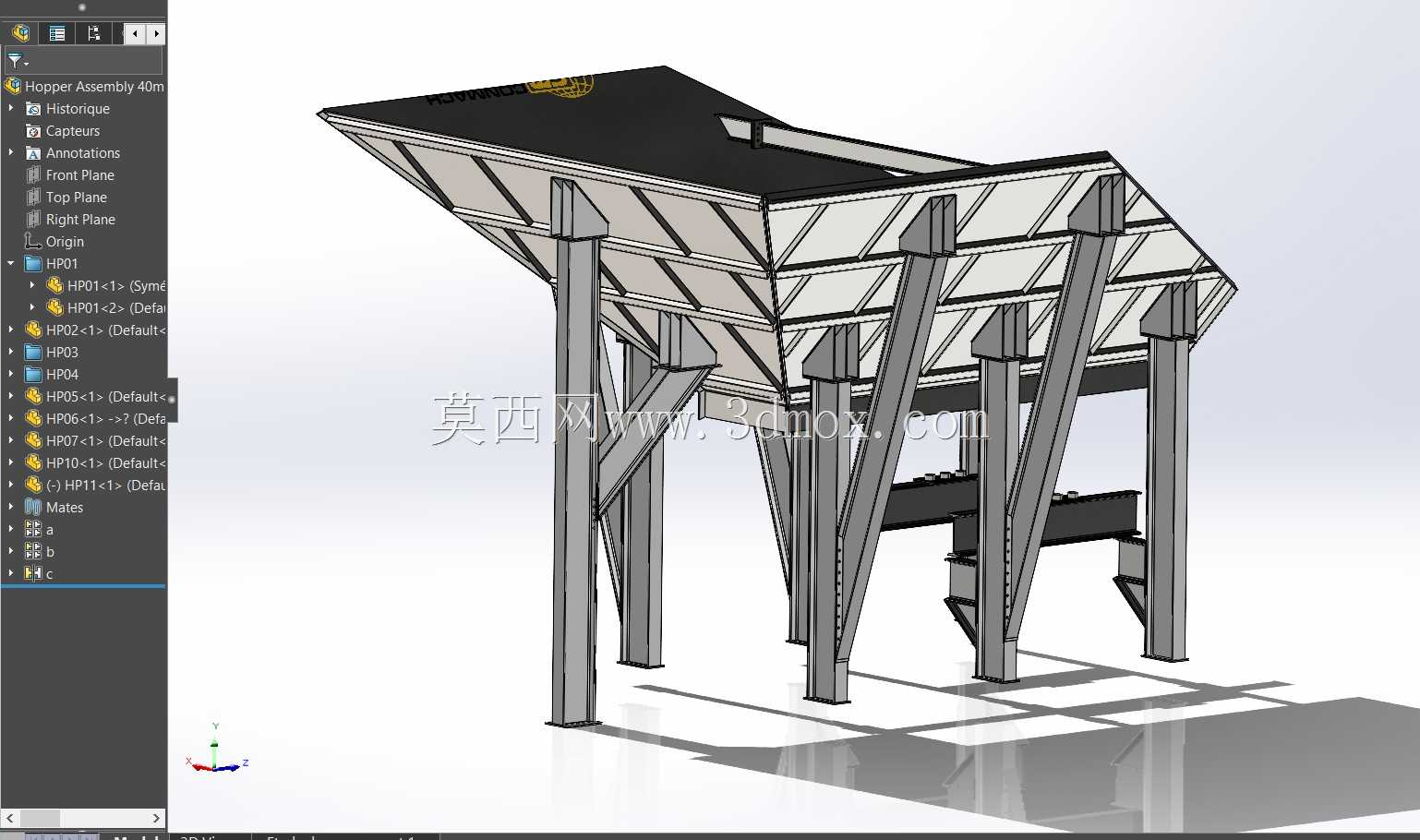

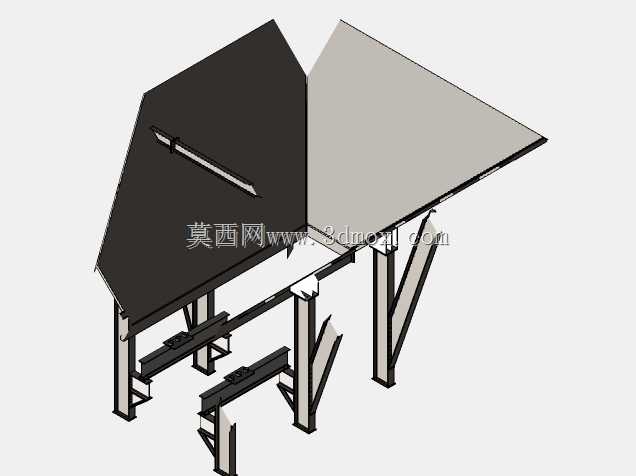

　　建模过程中先按物料安息角确定斗壁倾斜斜率，再反推顶部开口与底部出料口的边界尺寸，整体外形在长宽方向占据较大的露天作业场地，安装时需要在斗体周边预留装载机的通行、回转通道，支撑腿基础之间留出皮带机的穿越空间。钢结构全部采用焊接连接，关键受力节点做加劲板补强，整体拆解后可分瓣运输至现场拼装，适配矿山、采石场、搅拌站等不同场地的安装条件。
