这套导向组件在数控专机、长行程检测平台、多工位移送模组里的使用占比很高,常规滚珠导轨在跨距较大、负载偏置或者需要低阻力往复走行的工位上,容易出现滑块预压衰减、滚道局部点蚀的问题,而交叉排布的滚轮结构把滚动体的接触形式从点接触换成了线接触,承载冗余度和运行平顺性都有明显提升。

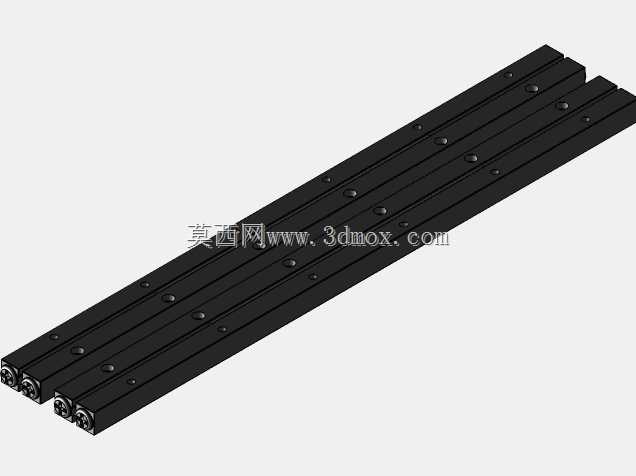

从整机布局的边界条件来看,单根导轨的有效走行行程做到600mm,导轨主体公称直径取9mm,属于细长型导向轨,选型时首先要核对安装基面的平面度:两根平行导轨铺设在焊接机架或者型材台面上时,基座全长直线度建议控制在0.05mm以内,跨距方向的平行度公差不超过0.03mm,否则滚轮会出现单侧偏载,长期运行后滚轮外圈磨出台阶,反向走行时就会产生卡顿顿挫。导轨两端的安装座预留了沉头固定孔,孔位沿轨身对称分布,装配时先把两端支座锁死在基准面上,再逐点紧固中间的支撑钉,能避免轨身被强行拉弯产生内应力。

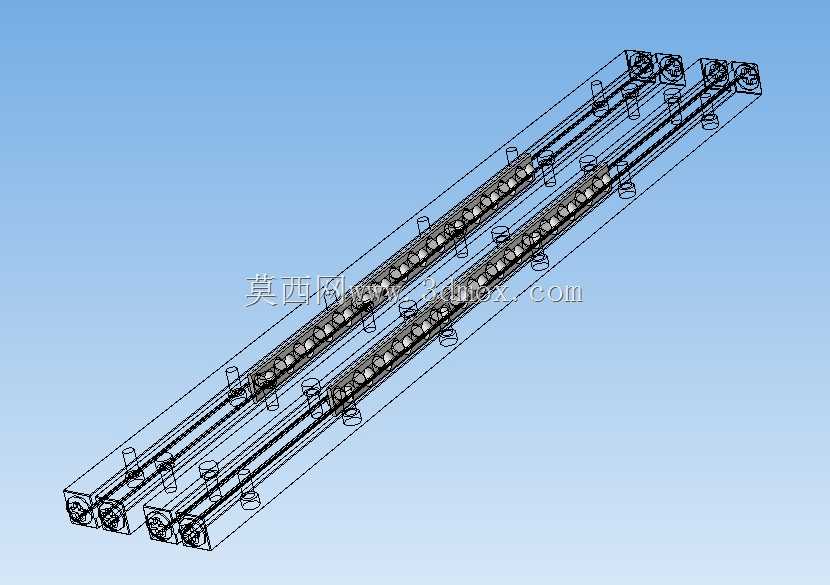

结构设计上,滚轮采用交叉错位布置,相邻滚轮的轴线在空间上呈90度交错,分别约束导轨水平、竖直两个方向的自由度,不需要额外加装压块就能限制滑台的侧向窜动。滚轮内部自带微型深沟球轴承,外圈做了淬硬抛光处理,和导轨圆柱面的接触包角设计在15度左右,既保证足够的接触刚度,又不会因为预压过大导致转动阻力飙升。滑座两端集成了简易刮屑片,能在往复运动中把轨面附着的切屑、灰尘刮除,在干切机床或者木工设备工位使用时,可以大幅减少磨粒磨损的概率。
实际工况适配方面,这类导轨最适合中低速、长行程的移送场景:比如自动化生产线的工件横移机构,滑台搭载工件托盘在两个工位之间往返,全程没有强冲击切削载荷,滚轮的滚动阻力比同规格滚珠滑块低30%左右,选配小功率伺服电机就能驱动,能降低整套模组的成本。在光学检测平台上,导轨的低波动运行特性可以避免滑台走行时产生振动,保证相机取像的清晰度;如果用在焊接变位机的横向送进轴上,还可以在轨面额外涂抹薄层低温润滑脂,进一步降低滚轮磨损速率。
建模过程中需要特别留意几个装配细节:一是所有滚轮的同轴度公差,单组滑座上四个滚轮的轴线平行度要控制在0.02mm以内,建模时要给滚轮和导轨接触面预留0.005~0.01mm的预压间隙,完全零间隙的话装配后会出现转不动的情况,间隙过大则会导致滑台晃动。二是导轨的接长处理,如果后续设备需要拓展到1米以上行程,多段导轨对接处要做错位销定位,对接端面的接缝要小于0.01mm,滚轮经过接缝时才不会产生冲击异响。三是安装支座的避让空间,滑座全程走行到两端极限位置时,要预留出滚轮维护的拆装空间,不能让周边的管线、支架挡住滚轮的固定螺丝,后续保养更换轴承时不用拆解整个导轨总成。
和常见的滚珠直线导轨相比,交叉滚轮导轨对安装基面的容错能力更强,在轻型自动化设备、非标专机的改造项目里,不需要高精度磨削导轨安装面,用普通铣削加工的基座就能满足使用要求,能大幅降低机架的加工成本。同时圆柱导轨本身的防尘性能优于带滚道的异形导轨,在多粉尘、多切削液的车间环境里,只要定期清理轨面、补充润滑,长期运行的精度保持性完全可以满足普通工业工位的使用需求。
